SOPORTE OCULTO CON Y SIN AGUJEROS
ALUMAXI
ALUMAXI es el soporte de fijación diseñado para que puedas construir fácilmente estructuras de dimensiones fuera de la común.

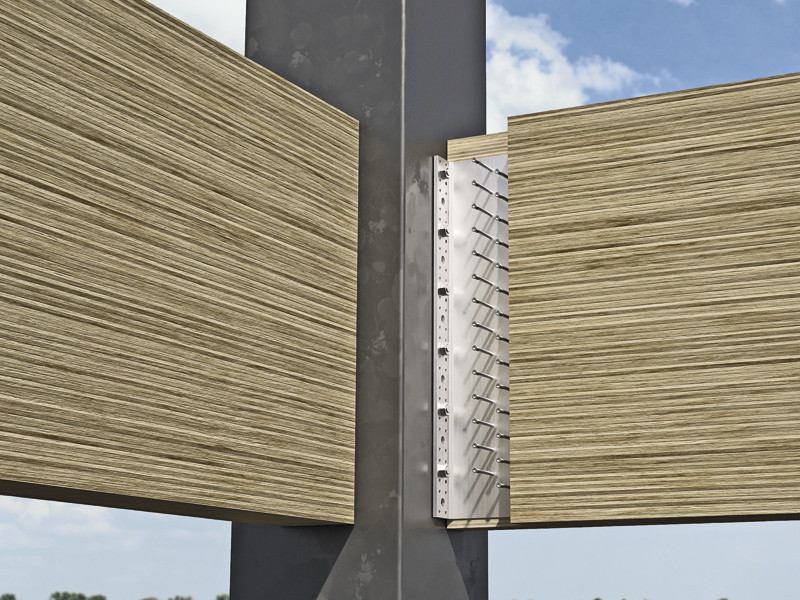

Es el conector ideal para unir vigas de grandes dimensiones que requieren resistencias muy altas.
Video
GRANDES SOPORTES ANGULARES PARA GRANDES ESTRUCTURAS. DESCUBRE LAS RESISTENCIAS SUPERIORES DE LA PLACA ALUMAXI

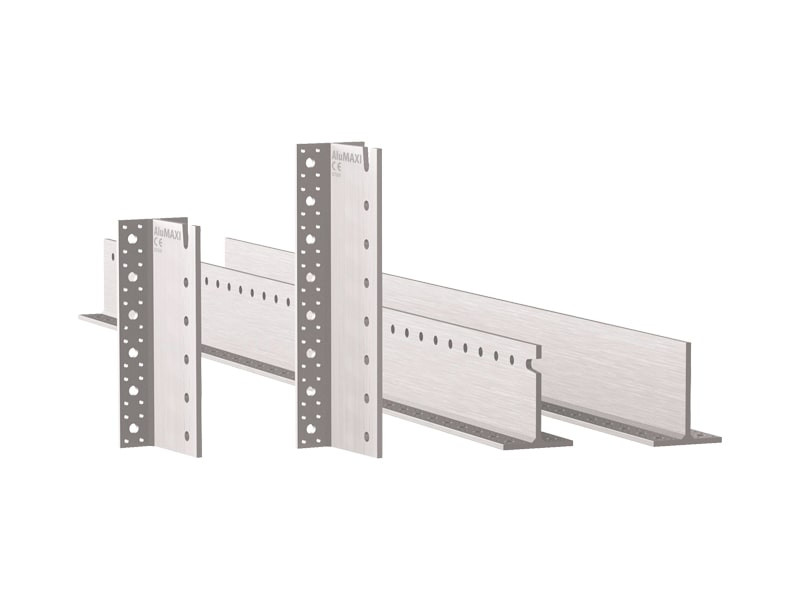

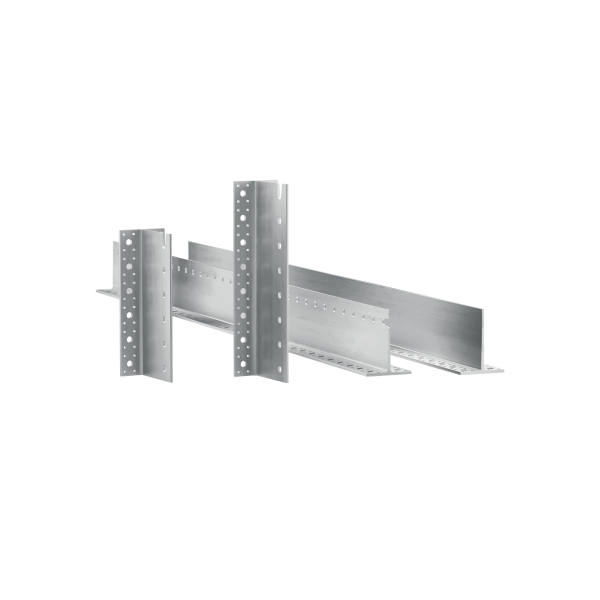

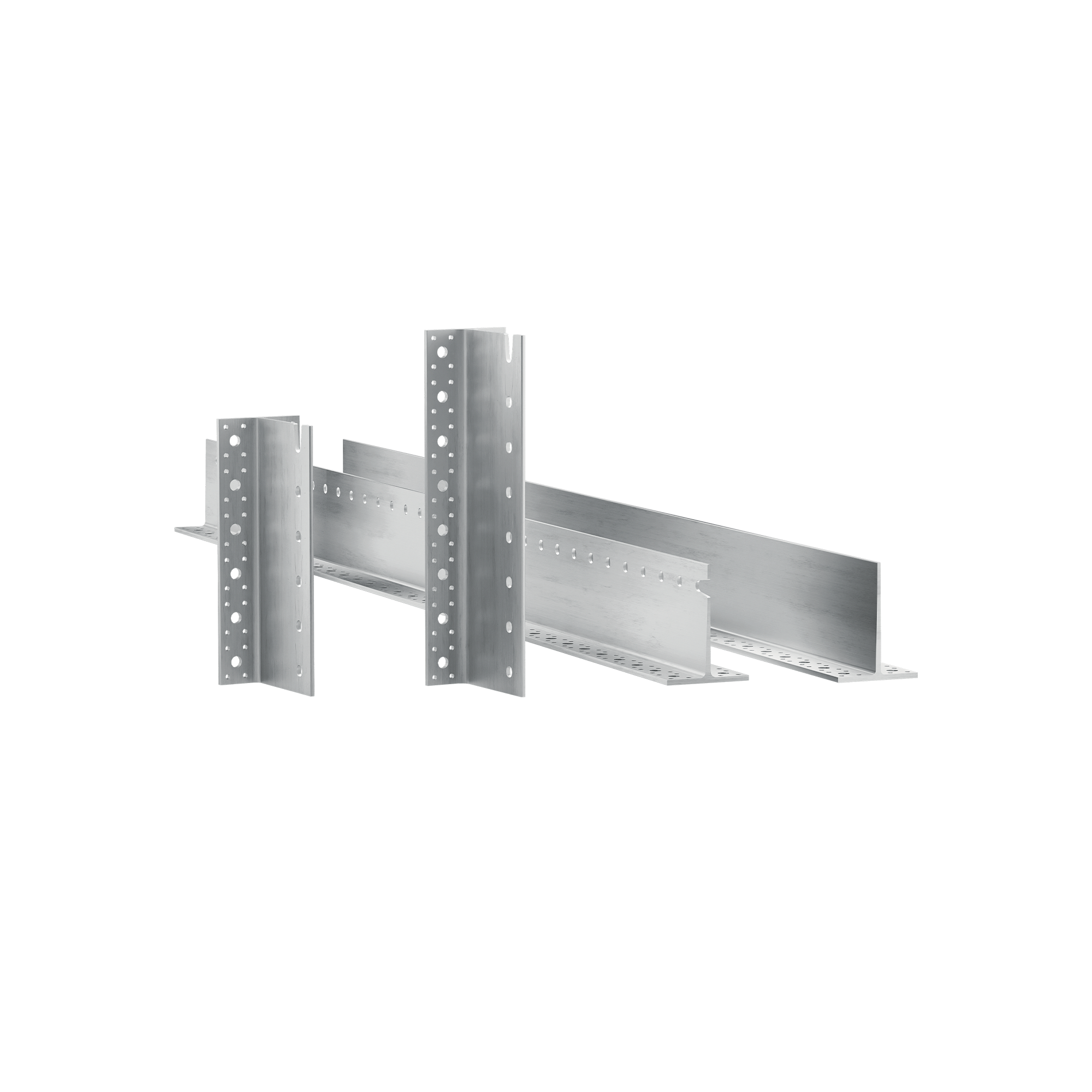

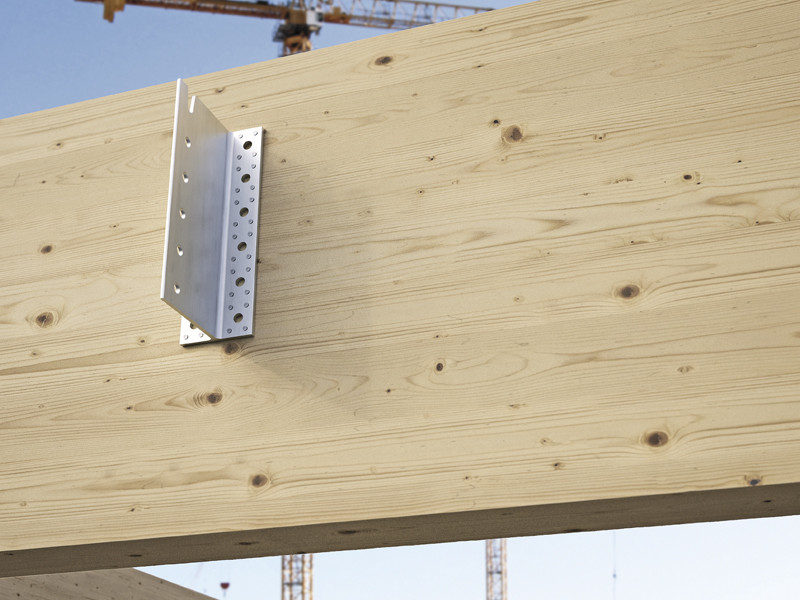

El soporte angular para madera ALUMAXI se realiza en aleación de acero-aluminio de elevada resistencia. Se produce por extrusión y, por lo tanto, sin soldaduras. Las resistencias están certificadas y calculadas en todas las direcciones: verticales, horizontales y axiales.
La fijación también está certificada con tornillos LBS y pasadores autoperforantes SBD. La versión sin agujeros ofrece muchas posibilidades de posicionamiento de los pasadores. La ligereza de la aleación de acero-aluminio facilita el transporte y el desplazamiento en la obra y asegura unas resistencias superiores. Completamente oculto, este soporte para vigas permite cumplir con los requisitos de resistencia al fuego.

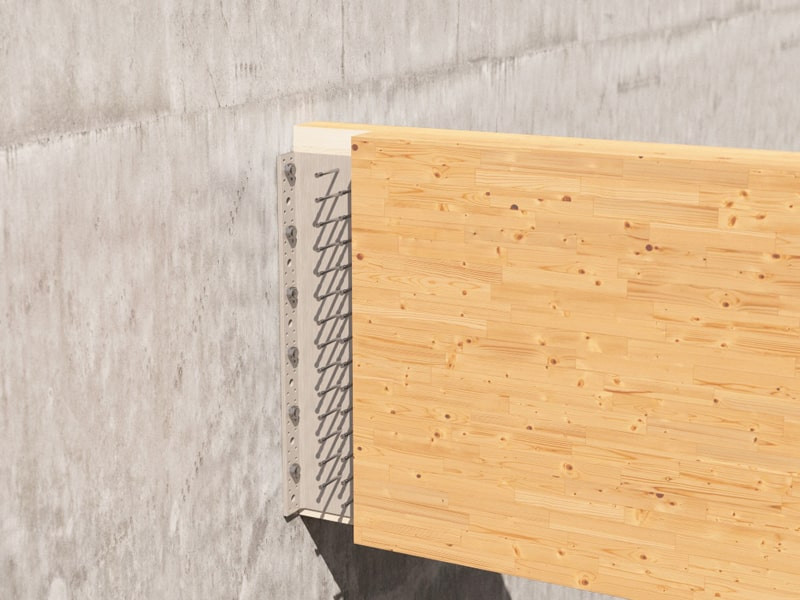

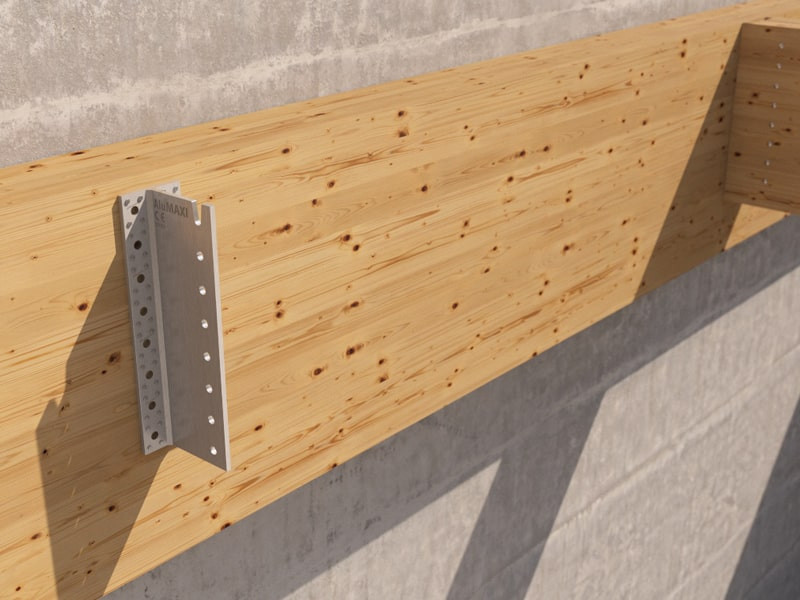

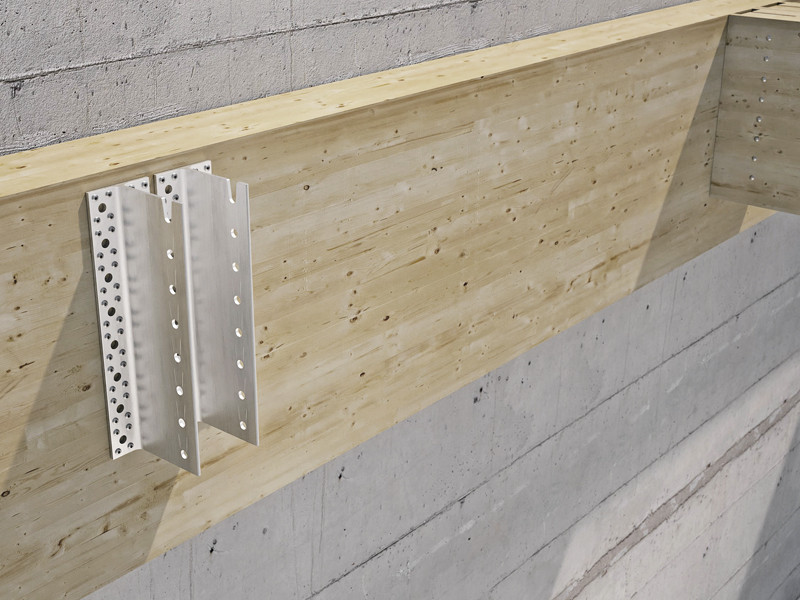

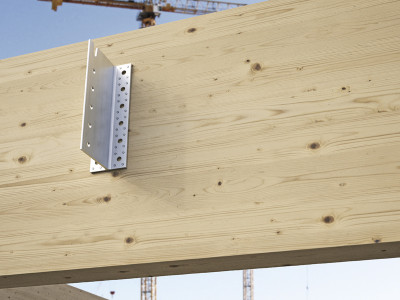

Diseñado para realizar uniones de corte madera-madera y madera-hormigón, tanto ortogonales como inclinadas. Ideal para el uso con madera maciza y laminada, CLT, LVL y paneles a base de madera.
Documentación
| Ficha técnica | |
|---|---|
| Ficha técnica USA | |
| Ficha técnica CANADA | |
| Certification ETA | |
| Declaración de prestaciones (DOP) | Descargar |
| Especificaciones técnicas | |
| CAD Files | |
| BIM.ifc File | |
| BIM.rfa File |
ALUMAXI CON AGUJEROS
| CÓDIGO | H
[mm]
|
unid. |
|---|---|---|
| ALUMAXI384L | 384 | 1 |
| ALUMAXI512L | 512 | 1 |
| ALUMAXI640L | 640 | 1 |
| ALUMAXI768L | 768 | 1 |
| ALUMAXI2176L | 2176 | 1 |
ALUMAXI SIN AGUJEROS
| CÓDIGO | H
[mm]
|
unid. |
|---|---|---|
| ALUMAXI2176 | 2176 | 1 |
Specifications
ALUMAXI
Suministro y colocación de soporte oculto sin agujeros para estructuras de madera, tipo ALUMAXI.
Marcado CE conforme con ETA 09/0361
Campos de aplicación:
– Uniones madera-madera y madera-hormigón
Material:
– Placa perforada tridimensional de aleación de aluminio
Geometría:
– H (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
ALUMAXI L
Suministro y colocación de soporte oculto con agujeros para estructuras de madera, tipo ALUMAXI L.
Marcado CE conforme con ETA 09/0361
Campos de aplicación:
– Uniones madera-madera y madera-hormigón
Material:
– Placa perforada tridimensional de aleación de aluminio
Geometría:
– H (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
Productos relacionados
-

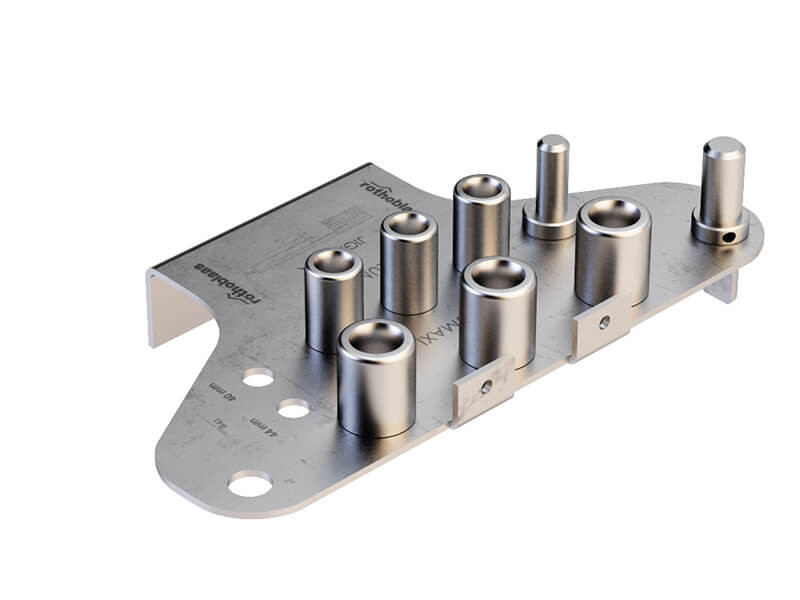

JIG ALU STA
PLANTILLA DE PERFORACIÓN PARA ALUMIDI Y ALUMAXI
-

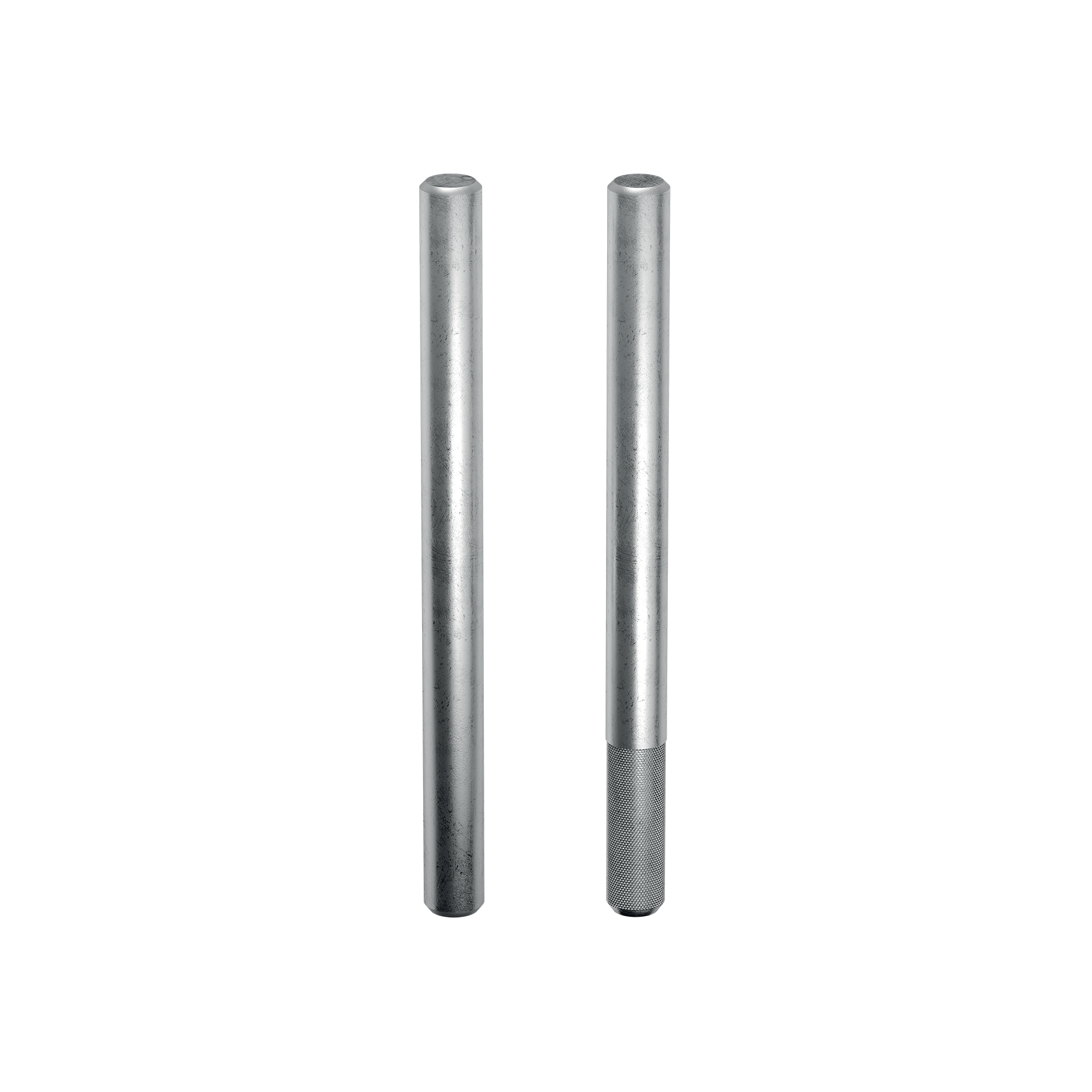

STA
PASADOR LISO
-
TAPS
TAPAS DE MADERA
-

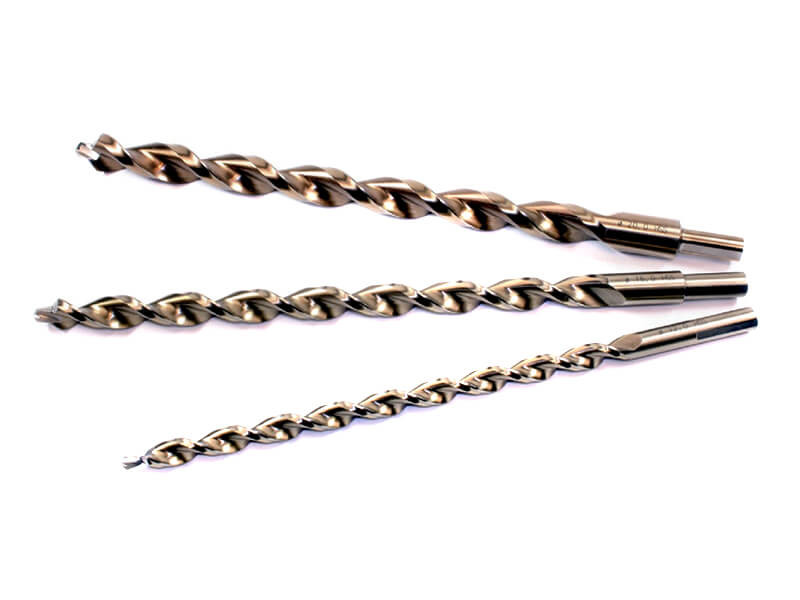

SNAIL ALU-WOOD
