HBS PLATE: una nueva generación de tornillos para placas
Los riesgos en las conexiones madera-acero y la clave para que duren más.

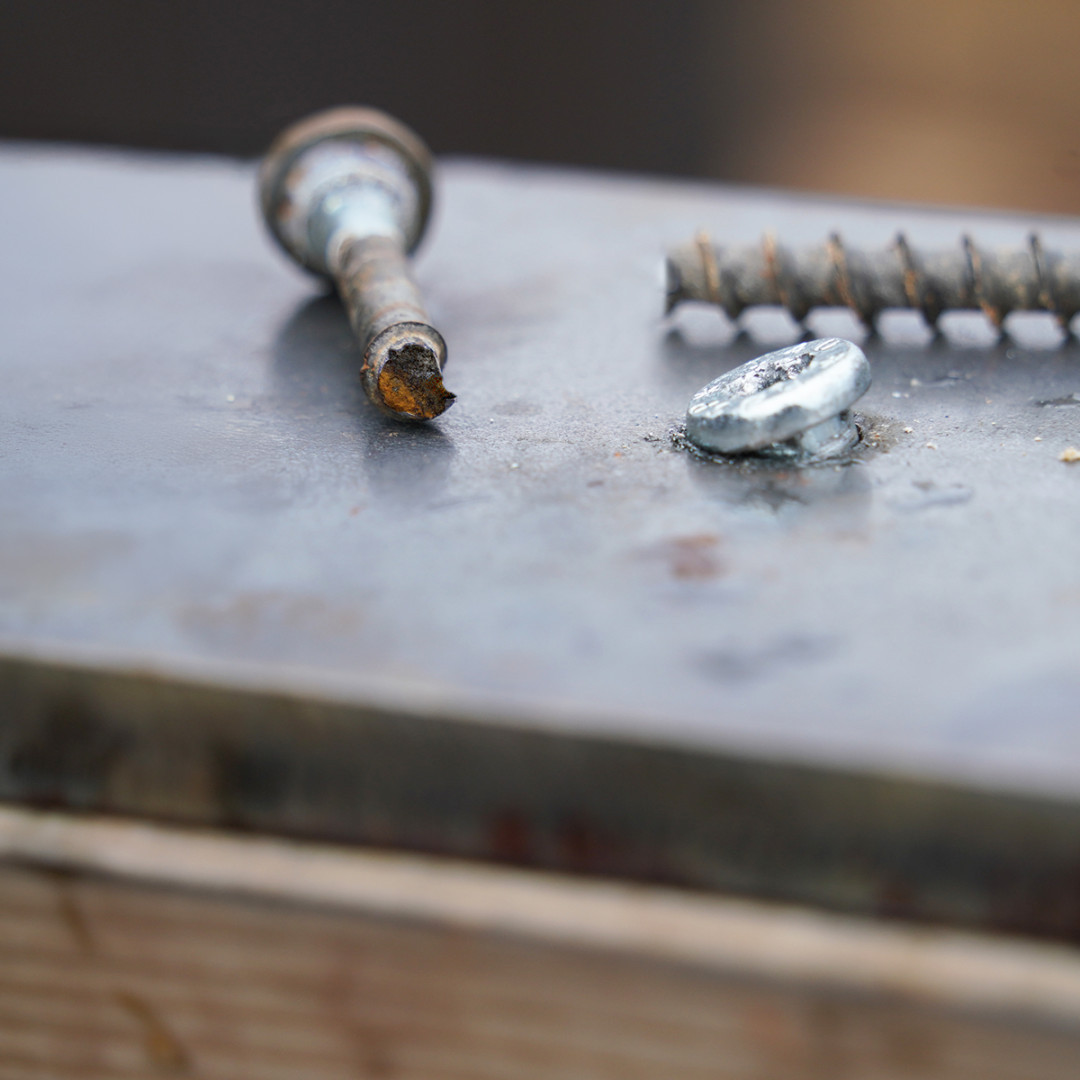

En las uniones madera-acero, todos los tornillos, con independencia de su fabricante, están más expuestos a sufrir roturas prematuras. Esta es la dura realidad. Pero hemos decidido hacerle frente.

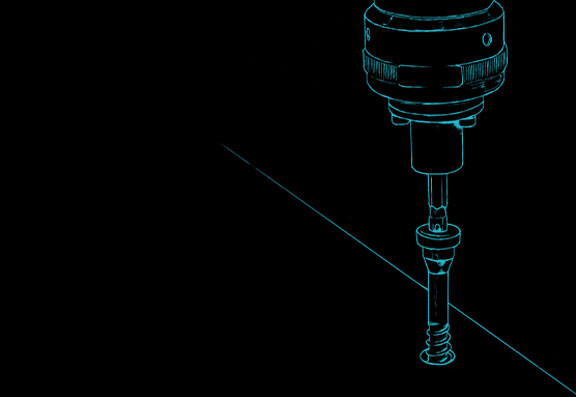

HBS PLATE es el nuevo tornillo que Rothoblaas ha diseñado para las uniones madera-acero en las construcciones de mass timber, caracterizado por: geometría especial del bajo cabeza, rosca optimizada y herramientas de instalación específicas para reducir los riesgos al mínimo.
Nos centramos en el problema para ofrecer todo lo necesario para evitarlo: el producto, el método y las herramientas.
EL PROBLEMA: el punto más rígido de las construcciones de mass timber también es el más vulnerable.
En él se concentran los esfuerzos localizados, las deformaciones diferenciales y las posibles roturas.
Quienes proyectan estas conexiones deben realizar realizar cálculos estructurales, pero, para garantizar unas prestaciones correctas, también han de tener en cuenta otros factores, a menudo no contemplados por las normativas actuales.
Las diferencias de rigidez y de comportamiento bajo carga, la hinchazón de la madera, la corrosión atmosférica, la corrosividad de la madera y la corrosión galvánica, los riesgos de fragilización por hidrógeno, los pares de apriete excesivos o los ángulos de instalación incorrectos no son factores teóricos.
Cuando se combinan entre sí pueden ser la causa real de fallos prematuros de las conexiones en las obras.
La gama HBS PLATE: tornillos específicos para las uniones madera-acero

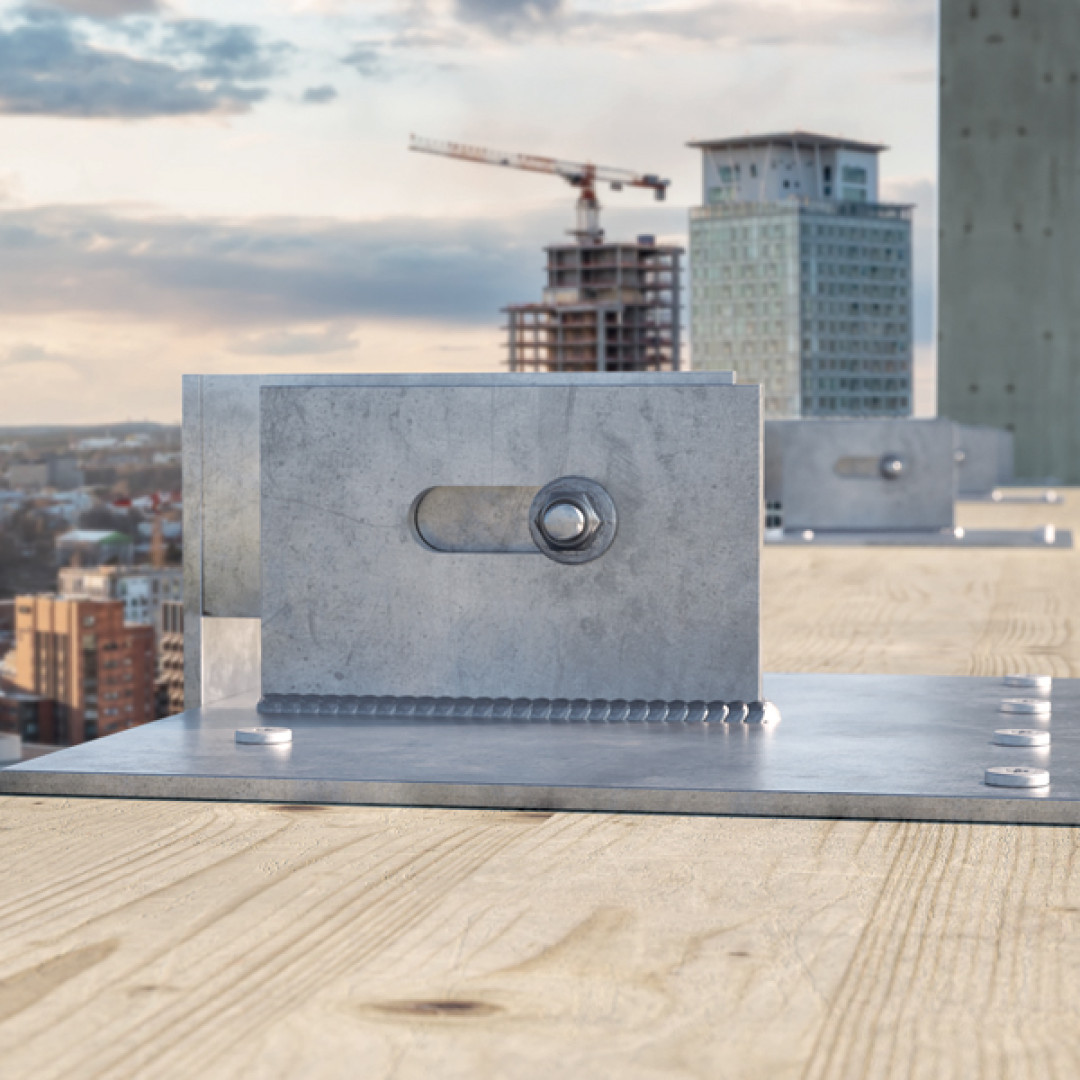

HBS PLATE es el primer tornillo Rothoblaas diseñado específicamente para las placas metálicas de los sistemas mass timber.

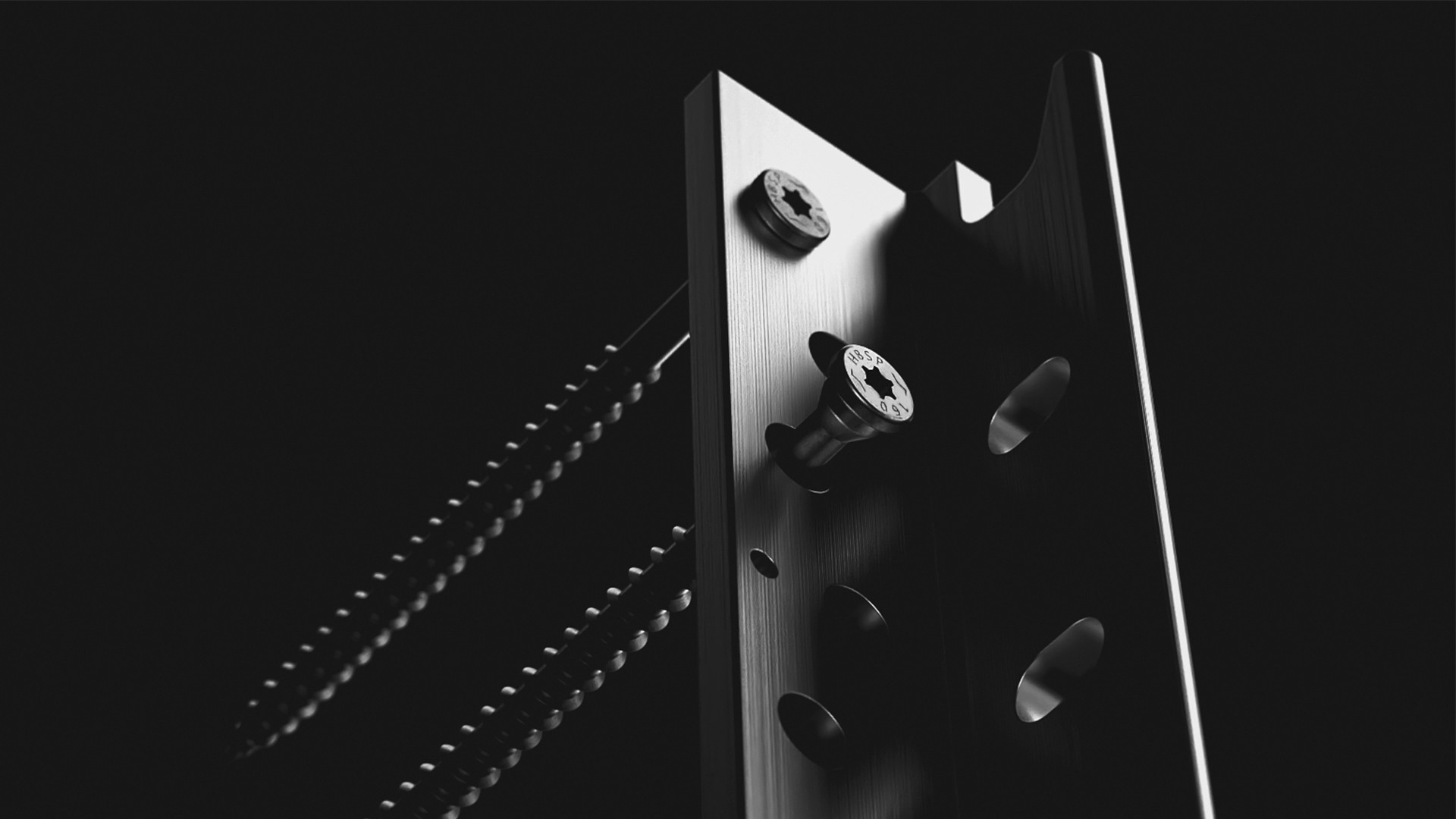

El bajo cabeza troncocónico y sobredimensionado garantiza un apoyo estable a la placa, mientras que la rosca rediseñada, con espiras más juntas, aumenta la resistencia al corte y a la tracción sin sobrecargar la zona bajo la cabeza.

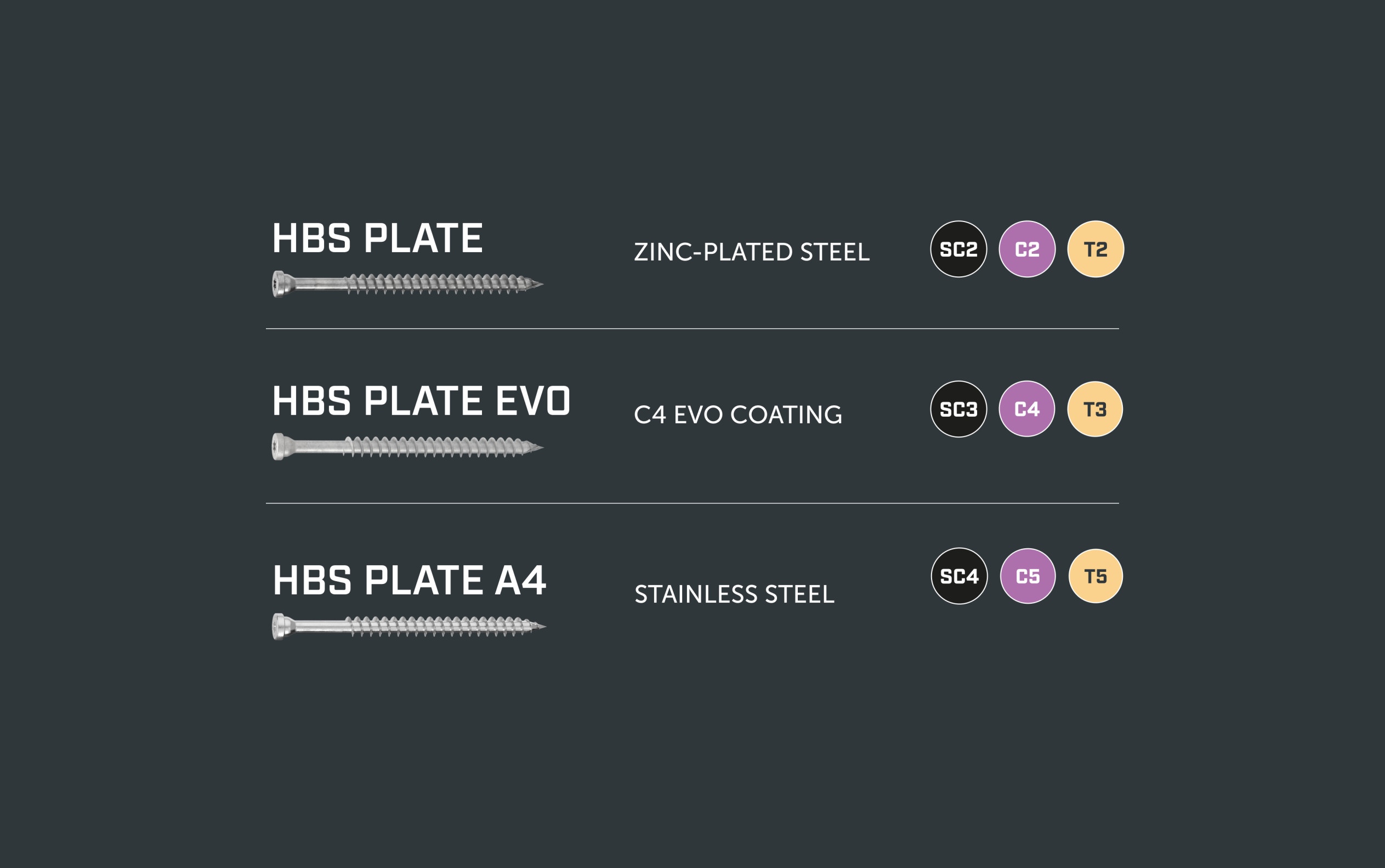

Tres materiales para todas las clases de servicio, a prueba de corrosión:

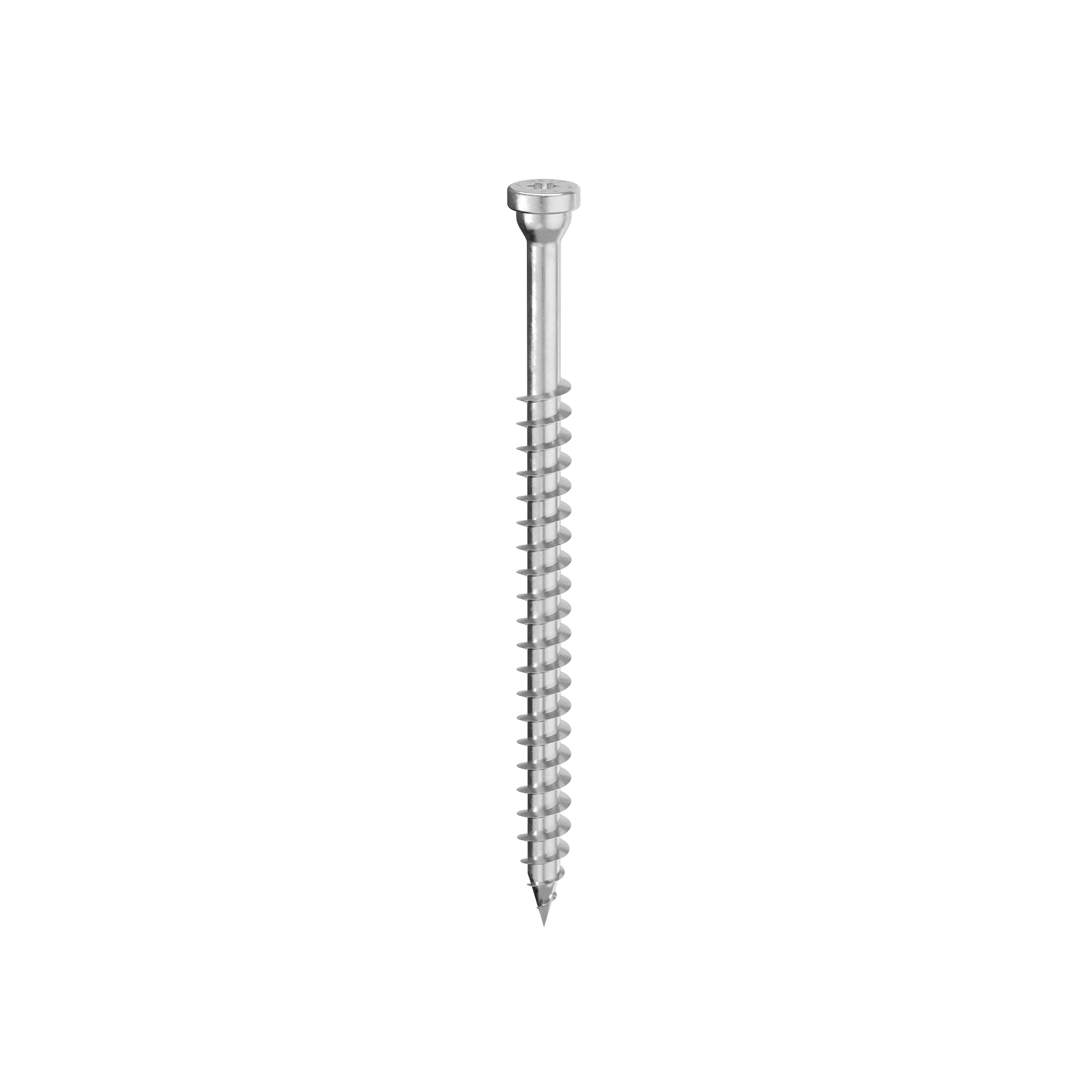

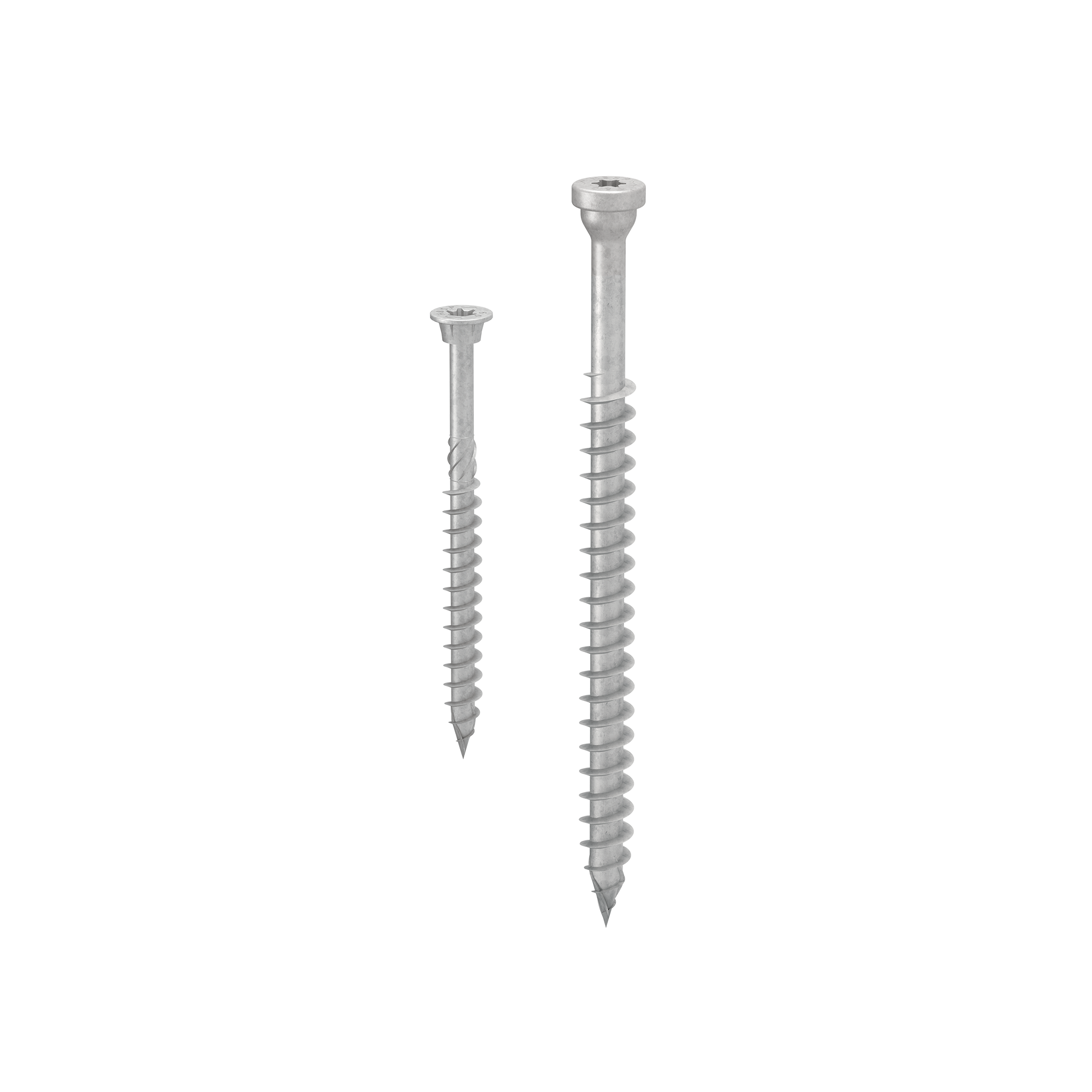

La gama HBS PLATE, diseñada para garantizar resistencia y protección en cualquier condición de exposición, consta de tres soluciones: de acero galvanizado para ambientes secos, con revestimiento EVO Coating, aprobado para AC257 y ensayado por el RISE para clase C4, y de acero inoxidable A4 para las situaciones más agresivas.
Un tornillo no basta: instalación y condiciones de riesgo
Ningún tornillo está a salvo de romperse, aunque esté especialmente diseñado para placas.
Ninguno, ni tan siquiera los nuestros. Las condiciones de instalación son clave. No nos aprovechamos de vacíos legales, sino que proporcionamos herramientas para combatir los principales peligros.

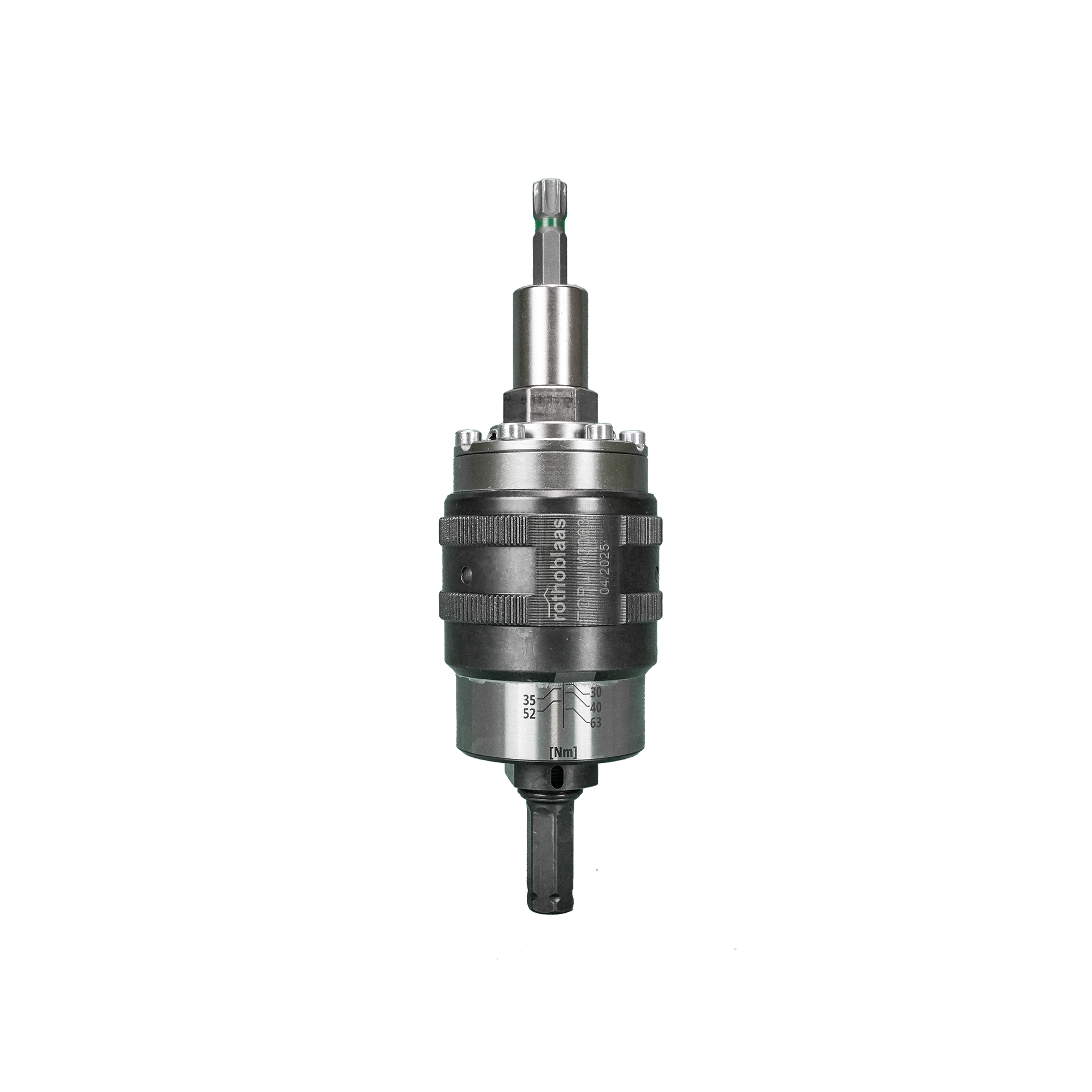

Como el TORQUE LIMITER, que elimina el riesgo de un par excesivo
¿Por qué elegir HBS PLATE y Rothoblaas? Porque HBS PLATE es diferente.
Transparencia absoluta
Te decimos lo que otros no te dicen. Proporcionamos el producto, las certificaciones, el método y las herramientas.
Diseñado para mass timber
Geometría del bajo cabeza, cabeza sobredimensionada y rosca optimizada para placas rígidas gruesas.
Certificaciones
CE europea según ETA-11/0030, estadounidense ESR-4546 y canadiense ELC-4546 según AC233 de ICC-ES.
Conformidad
Con las normativas más recientes —incluida la CSA O86:2024— que establece que la dureza del núcleo debe ser de 390 HV como máximo y se controle y se certifique para cada lote de producción.
Las fijaciones para mass timber solo son eficaces si se dispone de las herramientas necesarias para aplicarlas
Para que la revolución que representa la gama HBS PLATE sea exitosa, también hay que contar con:
HBS PLATE: soluciones y productos
En el sector del diseño, evolucionar rápidamente significa crear productos que respondan a las necesidades. Aquí encontrará nuestras soluciones y productos:
FAQ
¿QUÉ DISTINGUE EL HBS PLATE DE LOS HABITUALES TORNILLOS PARA CONEXIONES ACERO-MADERA?
Geometrías y control de las prestaciones. Cada sección del cuerpo del tornillo está diseñada para evitar concentraciones de tensión y mantener un par constante durante todo el atornillado. El paso ligeramente más ancho ofrece un mayor control durante la instalación, sobre todo en la fase final, cuando el tornillo se acerca a la placa metálica, que es el momento más crítico de toda la operación.
¿POR QUÉ LA CABEZA DEL HBS PLATE NO ES HEXAGONAL?
El tornillo se ha diseñado para instalarse mediante puntas de atornillado y no con llaves hexagonales. Esta opción permite evitar el exceso de par: si la fuerza supera el límite permitido, la punta cede antes de que el tornillo sufra sobrecargas. Es un limitador de seguridad natural que protege la conexión y el material. Si la punta de atornillado se rompe, significa que el tornillo se ha apretado demasiado, por esto hay que controlar siempre el par de instalación.
¿CÓMO PUEDO COMPROBAR SI EL HBS PLATE ES LA SOLUCIÓN ADECUADA PARA MI PROYECTO?
Los proyectistas y las empresas disponen de documentación técnica completa: valores de cálculo, detalles sobre la conexión e integraciones de software para el diseño estructural. Además, ofrecemos asistencia técnica para determinar la configuración más adecuada para cada aplicación.
