VGS PLATE: el primer tornillo para sistemas de elevación con reutilización verificable
Del tornillo de un solo uso al tornillo reutilizable para sistemas de elevación

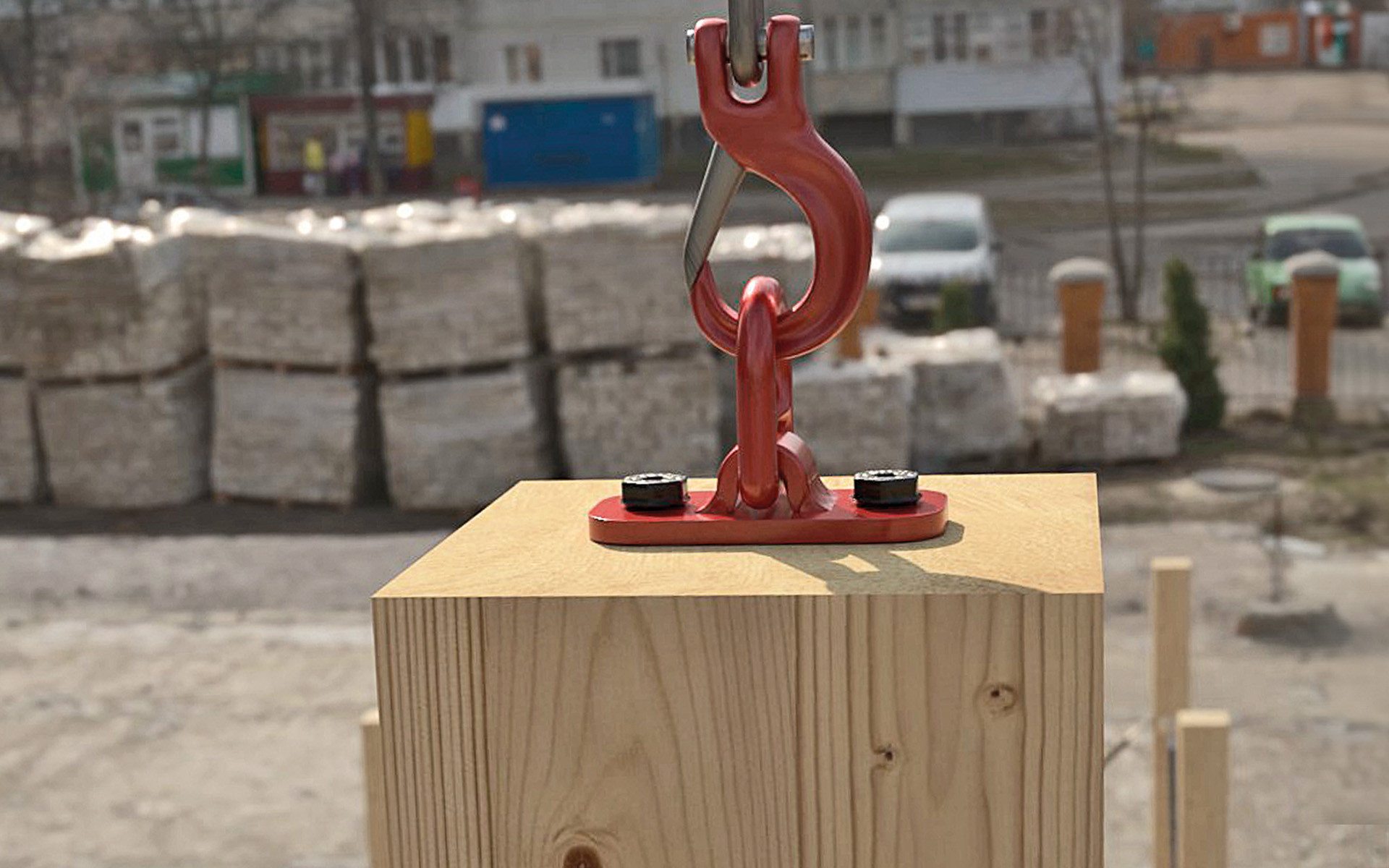

En las obras, durante la elevación de elementos de madera, se suelen reutilizar los tornillos.
¿Cuál es el problema? No existían referencias técnicas; nadie sabía qué le ocurre realmente a un tornillo, incluso tras un solo ciclo de elevación.
¿Y tras 10 ciclos? ¿Y tras 20? Nunca nadie lo había comprobado.
Nosotros sí lo hicimos. En más de 350 formas que encuentras en el libro blanco.
VGS PLATE es fruto de esta investigación: el primer tornillo reutilizable para los sistemas de elevación. Controlado con criterios objetivos, se someten a prueba por ciclos repetidos.
¿Por qué era necesario un tornillo reutilizable diseñado para la elevación?
Porque la elevación es una actividad de alto riesgo e implica daños que no se producen en las aplicaciones estáticas. Servía un tornillo diseñado para la inspección, trazabailidad, con claros criterios de rechazo y reutilización.
En estas situaciones, cualquier tornillo puede sufrir ligeras flexiones del vástago, deformaciones plásticas iniciales, desgaste de la rosca o del revestimiento
A menudo estos defectos son imperceptibles a simple vista, pero pueden afectar a la capacidad del tornillo de soportar un nuevo ciclo de manipulación. Es por eso que los tornillos estándares para sistemas de elevación se consideran «desechables».
A diferencia de un tornillo común, VGS PLATE es un tornillo reutilizable para sistemas de elevación que introduce un método basado en datos para verificar que se pueden reutilizar.
VGS: geometría, control, reutilización

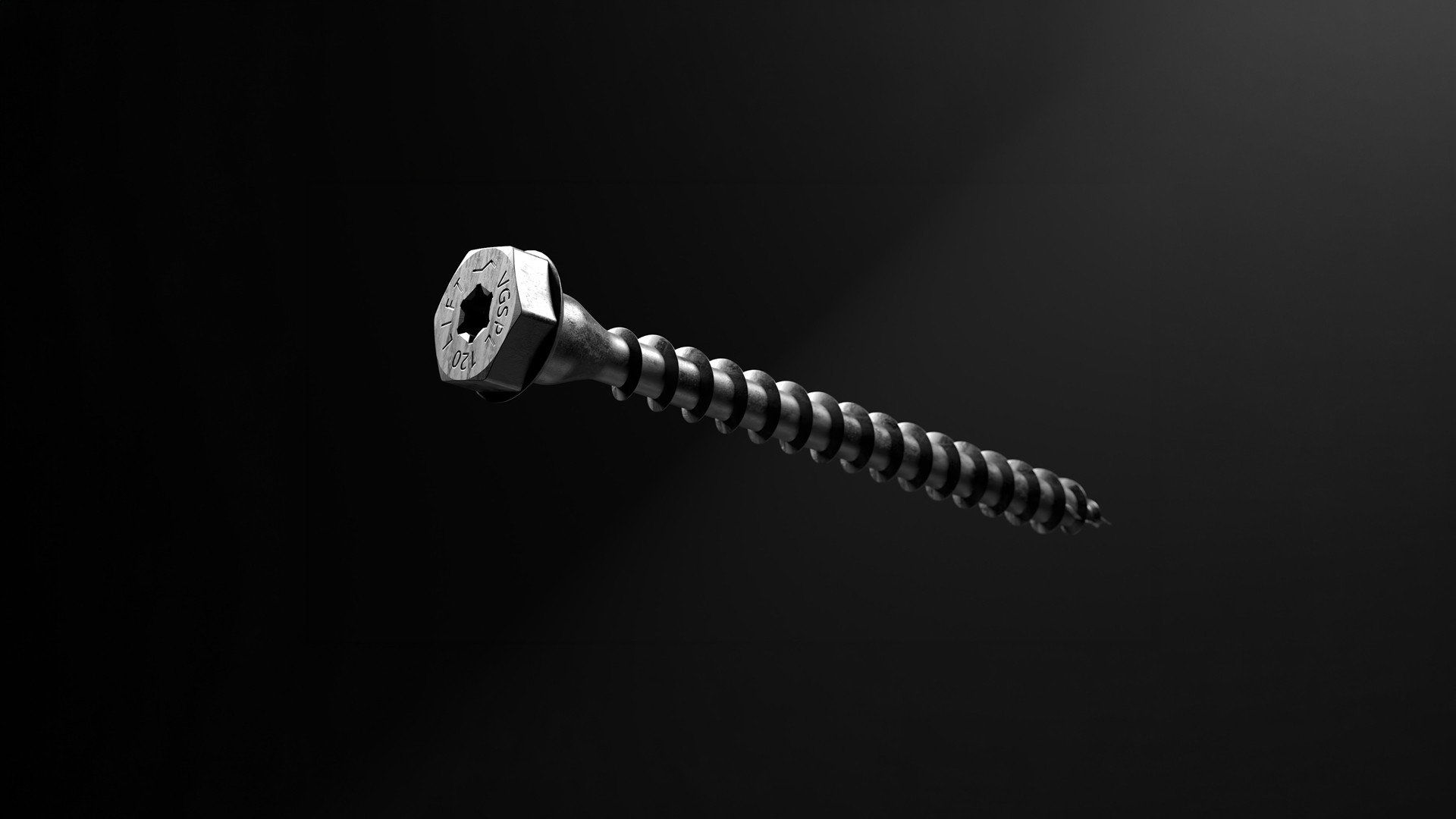

VGS PLATE es un tornillo reutilizable para sistemas de elevación diseñado para simplificar las operaciones de control y reducir el margen de error.

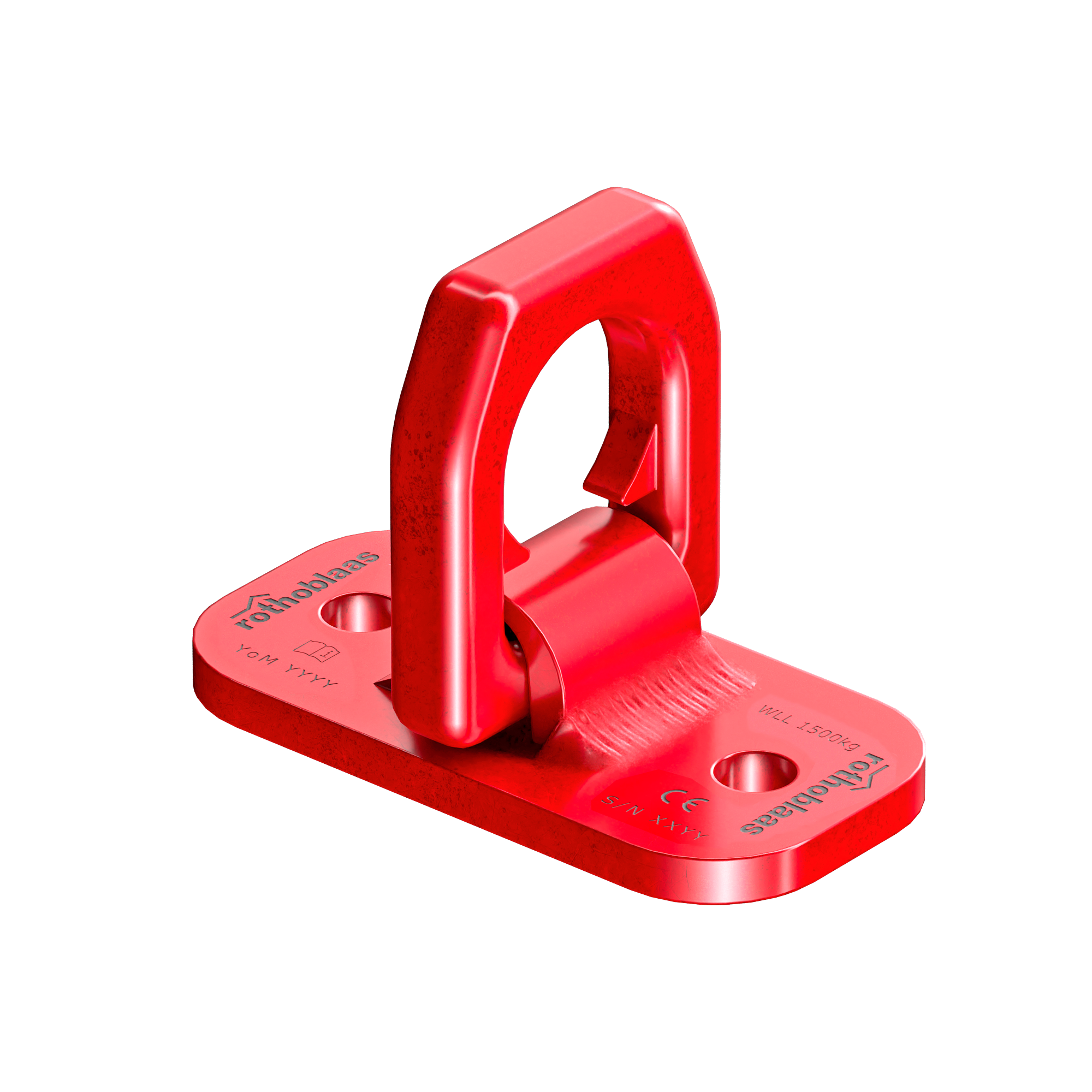

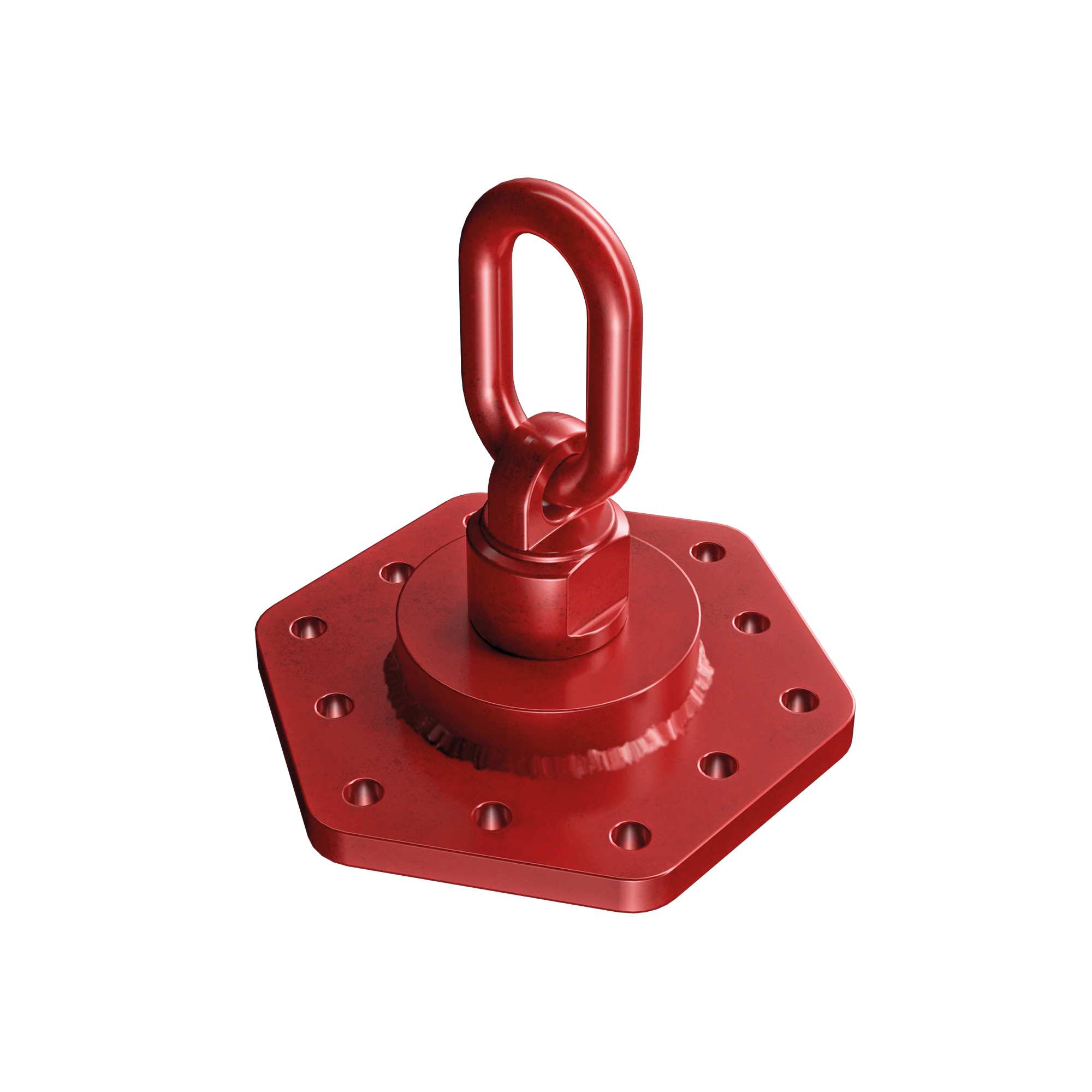

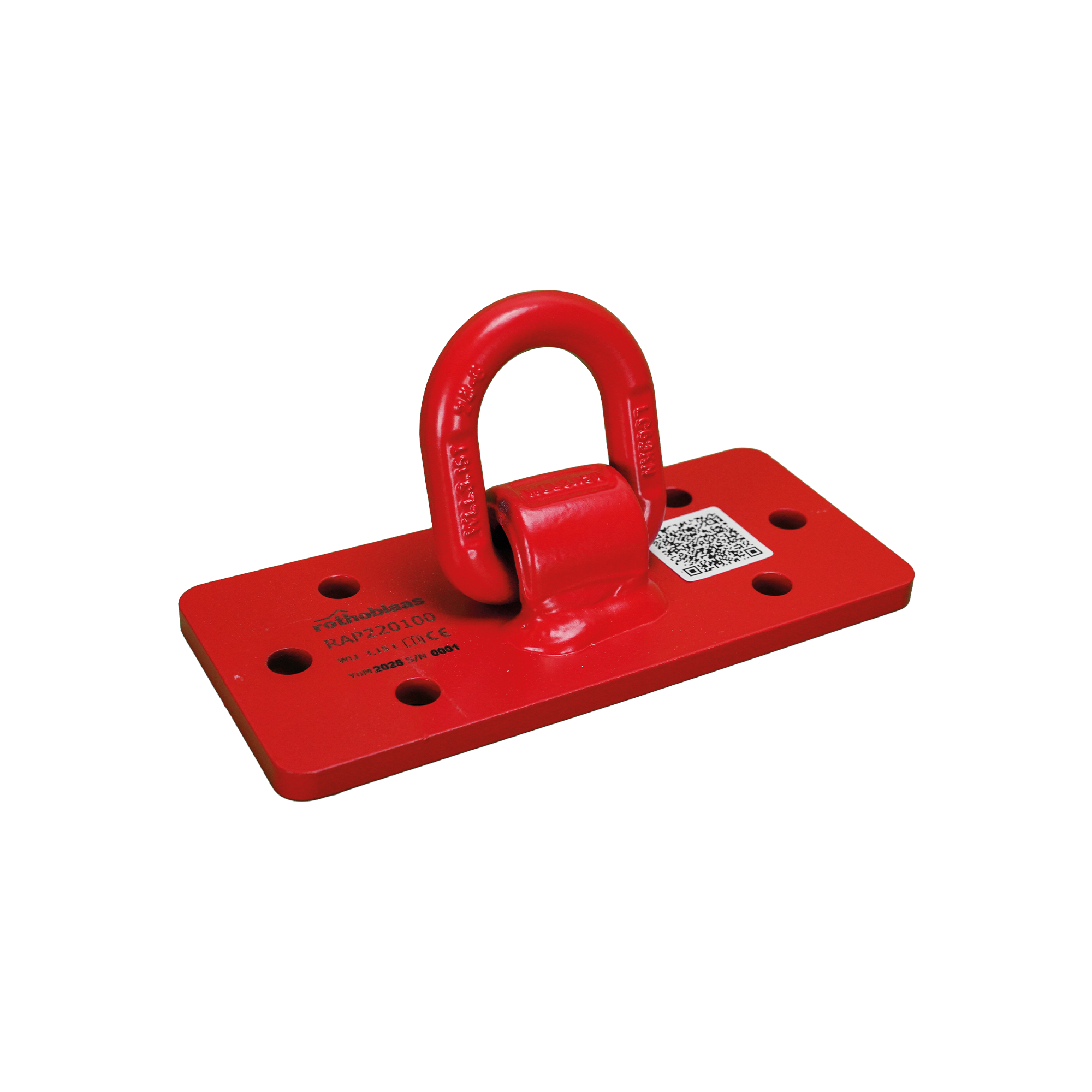

Cabeza troncocónica hexagonal: compatible con todos los sistemas de transporte y elevación con tornillos Rothoblaas, como WASP, WASPL, RAPTOR, RAPTOR MINI y RAPTOR MAXI.
Doble huella: TORX para atornillados controlados, hexagonal para resistir atornillados repetidos, sin dañar la cabeza.
Reutilización verificable: la plantilla JIG REUSE comprueba la rectitud, el desgaste y las deformaciones que no siempre son visibles a simple vista.
La combinación de criterios específicos define de forma objetiva la idoneidad para la reutilización del tornillo VGS PLATE.
Reutilización verificable: seguridad y proceso
Codificación por color
El tornillo se podrá reutilizar solo si puede inspeccionarse de forma objetiva tras la elevación.

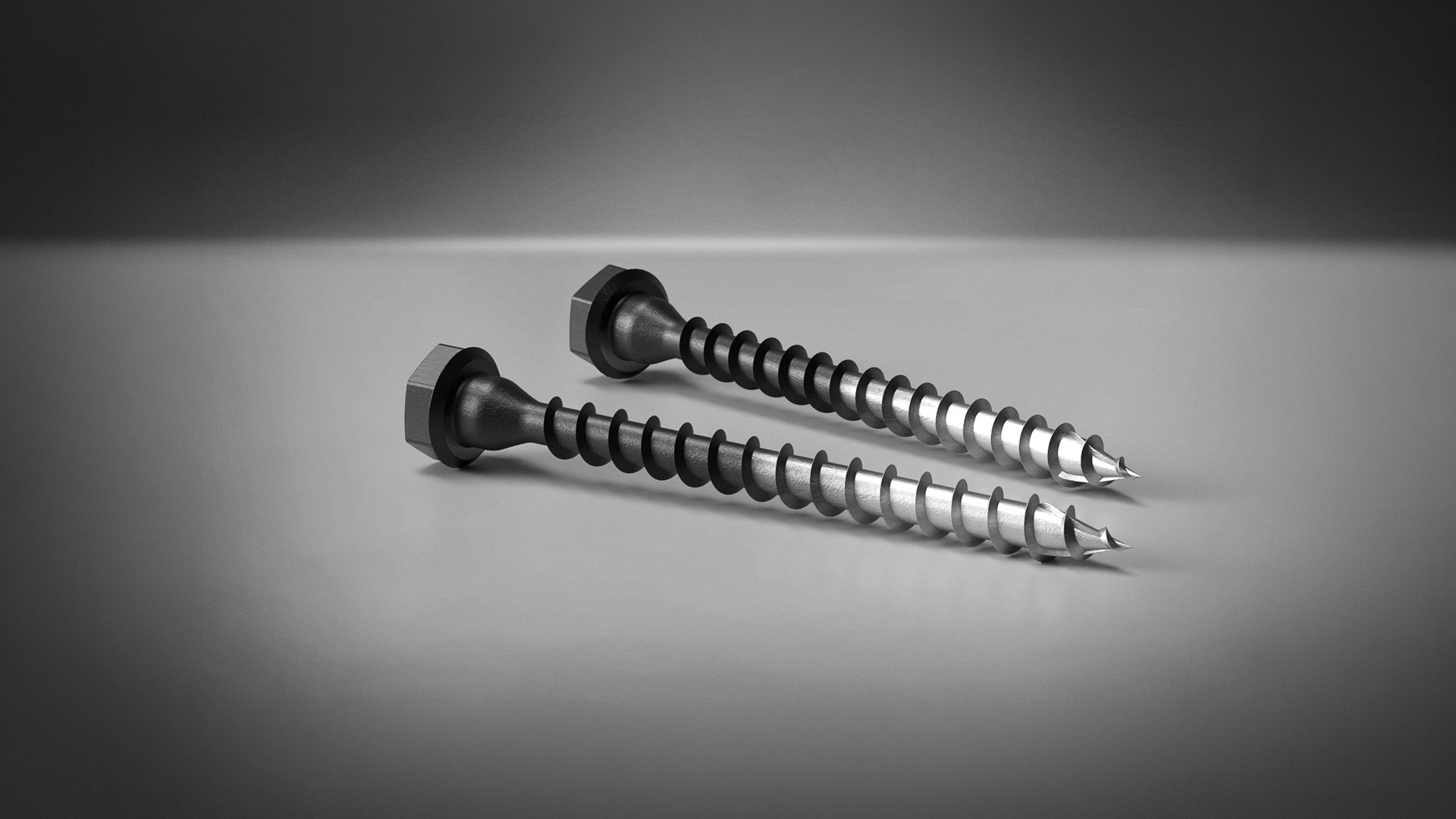

El revestimiento negro E‑Coating no es una elección estética, sino que permite:
identificar de inmediato el tornillo destinado a la elevación
distinguirlo de los tornillos inadecuados
facilitar a simple vista el estado de desgaste tras su uso
El color por sí solo no es suficiente: inspección con JIG REUSE

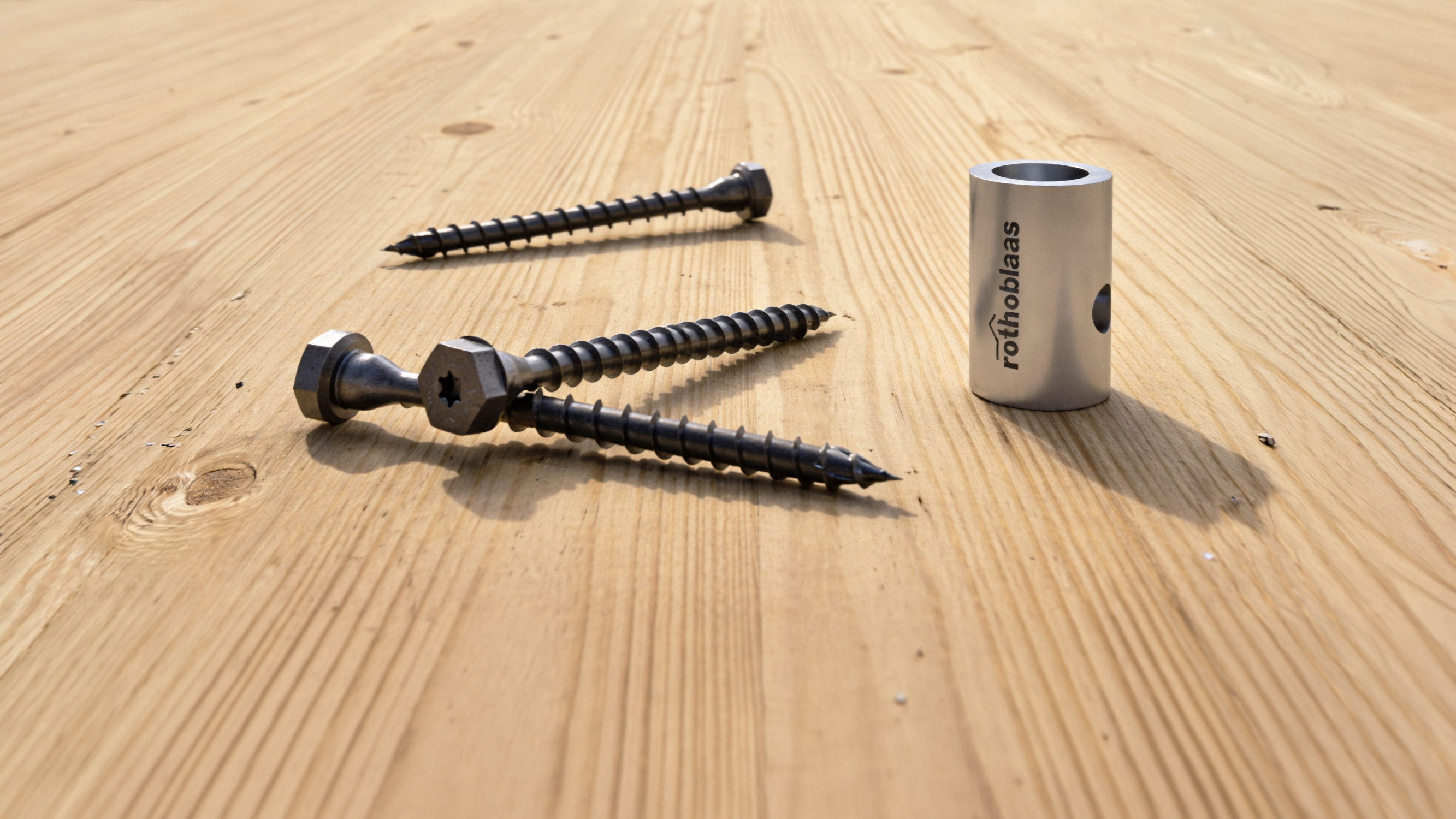

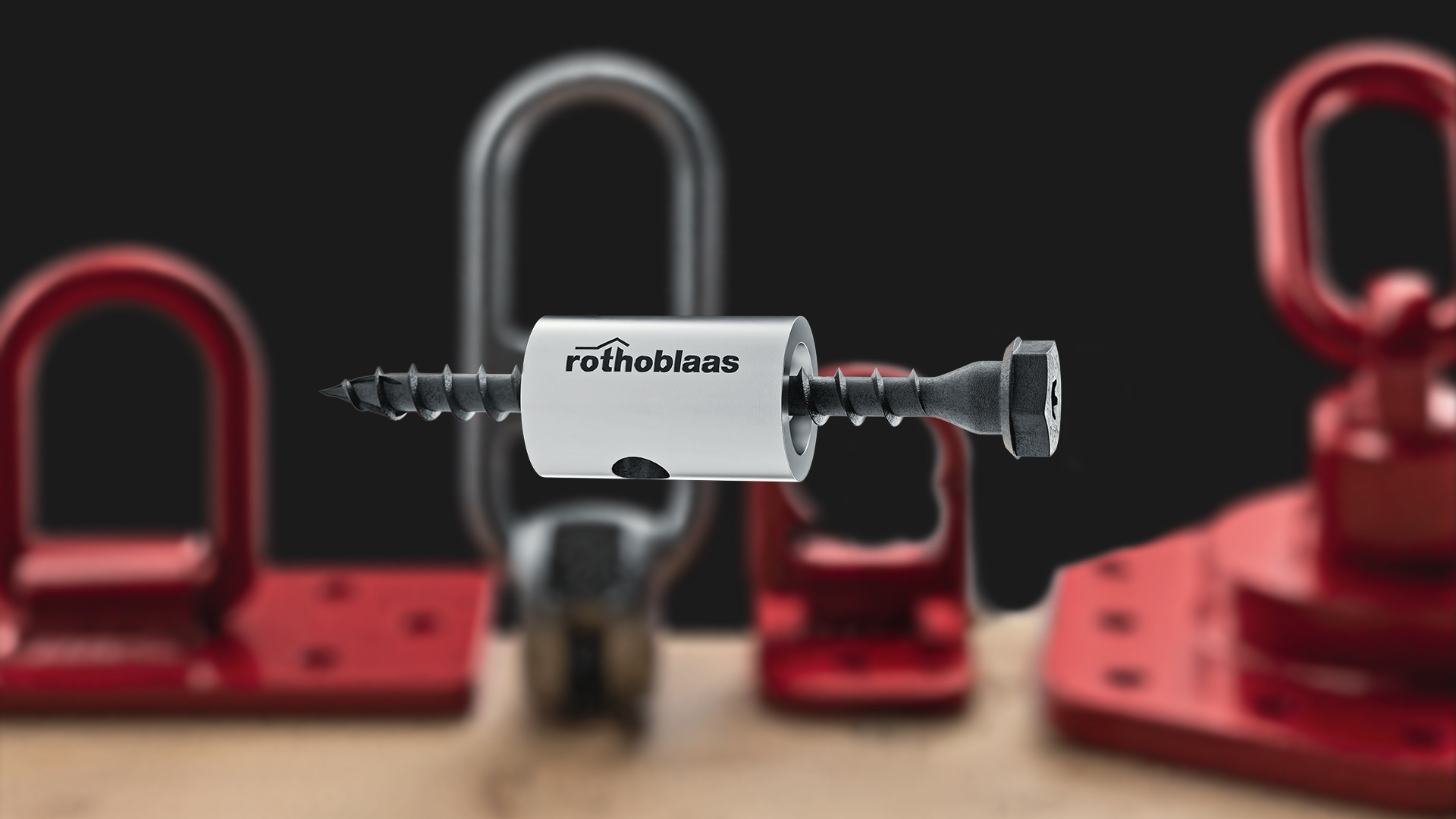

La plantilla JIG REUSE permite verificar rápidamente si VGS PLATE puede reutilizarse con criterios objetivos, no solo visuales.
La comprobación contempla:
la rectitud del vástago: el tornillo debe entrar completamente en la plantilla y girar sin fricción;
el desgaste del revestimiento negro: la zona desgastada debe quedar fuera de los agujeros de verificación;
la integridad de la rosca: la punta no debe sobresalir del agujero lateral.
Solo los tornillos que superan todos los controles son adecuados para su reutilización.
Por qué elegir VGS PLATE y Rothoblaas
Pruebas específicas
La reutilización ha sido confirmada mediante una campaña de ensayos de organismos independientes —la Universidad de Maine y la Universidad de Bolonia— y con un factor de seguridad definido según la Directiva de Máquinas 2006/42/CE.
Uso estructural
VGS PLATE es apto para uniones estructurales permanentes metal-madera: la cabeza está diseñada para un acoplamiento seguro con placas de diferentes espesores.
Certificaciones
Certificado en:
Europea | ETA-11/0030
Estados Unidos | ESR-4546
Canadá | ELC-4546
Conformidad
Acero al carbono con revestimiento negro E-Coating, adecuado para:
categorías de corrosividad atmosférica C1–C2
categorías de corrosividad de la madera T1–T2
clase de servicio SC1–SC2
Los tornillos pueden reutilizarse si se utilizan correctamente.
VGS PLATE alcanza su máximo potencial solo cuando se utiliza junto con los recursos específicos (plantilla JIG REUSE, Libro Blanco, Torque Limiter, informes de campañas de ensayos).
VGS PLATE y productos relacionados
La geometría de la cabeza ha sido diseñada para funcionar con todos los sistemas de elevación Rothoblaas.
Un tornillo, menos margen de error, simplificación de las operaciones en obra.
FAQ
¿Cómo compruebo si un tornillo VGS PLATE puede reutilizarse tras la elevación?

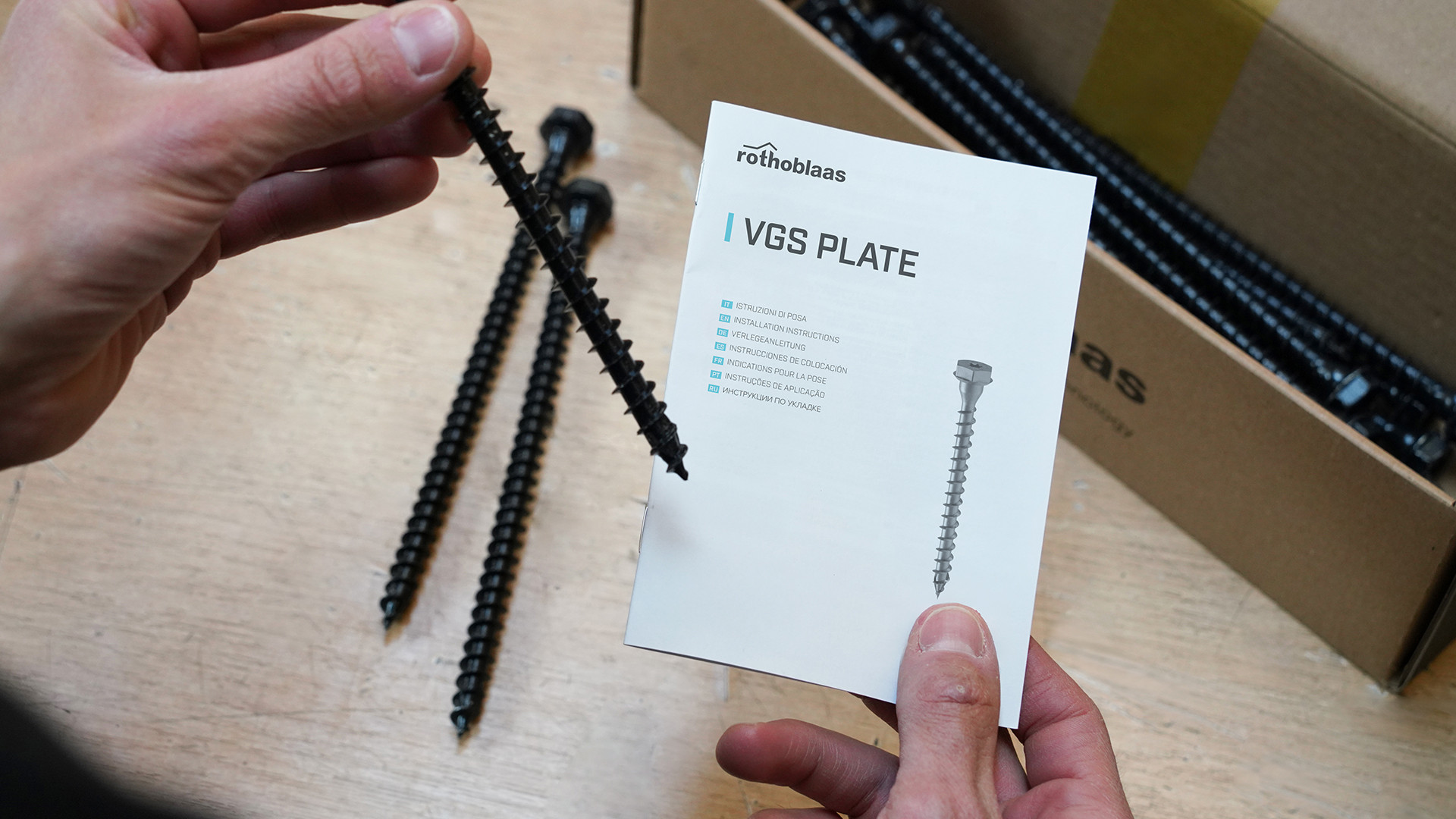

Después de retirar el tornillo del componente, se realiza la comprobación según el manual y con la ayuda de la plantilla JIG REUSE. Si el tornillo presenta deformaciones plásticas, un desgaste excesivo del revestimiento o daños en la rosca, debe desecharse. Si supera todos los controles de rectitud, desgaste e integridad, puede reutilizarse.
¿Basta con una inspección visual para decidir si un tornillo VGS PLATE puede reutilizarse?
No. La inspección visual solo pone de manifiesto los defectos más evidentes. Para decidir si se puede reutilizar, se necesitan criterios objetivos y una herramienta de verificación específica: la plantilla JIG REUSE.
¿Cuántas veces se puede reutilizar una VGS PLATE?
No hay un número fijo: cada tornillo debe verificarse después de cada ciclo y antes de su reutilización. Si supera los controles de rectitud, desgaste e integridad, puede reutilizarse.
¿Cuáles son los factores que impiden que un tornillo de elevación sea reutilizable?
Deformaciones del vástago, daños en la rosca, corrosión, marcas de impacto o cualquier desgaste anómalo, instalaciones inadecuadas y cargas excesivas. Si no se sabe cómo se ha instalado o desmontado, debe considerarse no adecuado.
¿Por qué es tan importante el par de apriete a la hora de decidir su reutilización?
Un apriete excesivo puede provocar daños no visibles, pero suficientes para comprometer la seguridad en la elevación. El apriete controlado es tan fundamental como la verificación tras el uso.
¿Cómo gestionar la trazabilidad para la reutilización controlada en la obra?
Separar los tornillos nuevos de los ya usados y revisarlos en cada ciclo, antes de su reutilización. Sin trazabilidad, la reutilización se convierte en una hipótesis y no en un proceso verificado.
¿La reutilización realmente supone un ahorro?
Sí, pero solo si se gestiona con un proceso eficiente. Si los controles y la trazabilidad no se organizan, la ventaja económica desaparece y aumenta el riesgo para la seguridad.
La reutilización funciona cuando se planifica: kits específicos, recuento sencillo y normas claras de rechazo.
¿La reutilización también supone una ventaja ambiental?
Sí. Un tornillo revisado y reutilizado genera menos residuos y reduce el consumo de material en comparación con las soluciones de un solo uso.
Un análisis del Politécnico de Milán muestra que el impacto ambiental por cada uso disminuye cuando el tornillo se emplea varias veces, sobre todo en los primeros ciclos. La verificación del proceso permite además demostrarlo en los cálculos del ACV y en las declaraciones ambientales.
¿Quién debe realizar la inspección para la reutilización de los tornillos VGS PLATE?
El control en cada ciclo es responsabilidad de la empresa ejecutora, a través de una persona competente y capacitada.
Si hubiera un inspector externo, este verifica que el proceso se aplique correctamente, sin controlar cada tornillo individualmente.
El fabricante proporciona criterios técnicos y documentación, pero no realiza la inspección diaria.
¿Puedo dejar el tornillo colocado tras la elevación?
No. Una vez que el VGS PLATE se ha utilizado para la elevación, NO puede volver a utilizarse para uniones estructurales permanentes madera-metal, por lo que no puede dejarse colocado.
¿Es VGS PLATE adecuado para manipular paneles CLT?
Sí. Está diseñado para la manipulación de elementos de madera maciza, CLT y LVL, con criterios de reutilización verificables.
¿En qué materiales se puede instalar VGS PLATE?
El tornillo es adecuado para elementos de madera maciza, CLT, LVL y maderas duras con pre-agujero, de conformidad con lo establecido en la certificación ETA‑11/0030
¿Se puede instalar VGS PLATE con atornilladores de impacto?
No. No está permitido el uso de atornilladores de percusión. Es obligatorio utilizar atornilladores con control de par o un TORQUE LIMITER, para evitar un par excesivo que comprometería la reutilización.
¿Cuál es el par de apriete recomendado para VGS PLATE?
Para los tornillos de Ø11 mm, el par máximo recomendado es de 30 Nm. El apriete debe controlarse con un instrumento adecuado para garantizar la instalación correcta.
