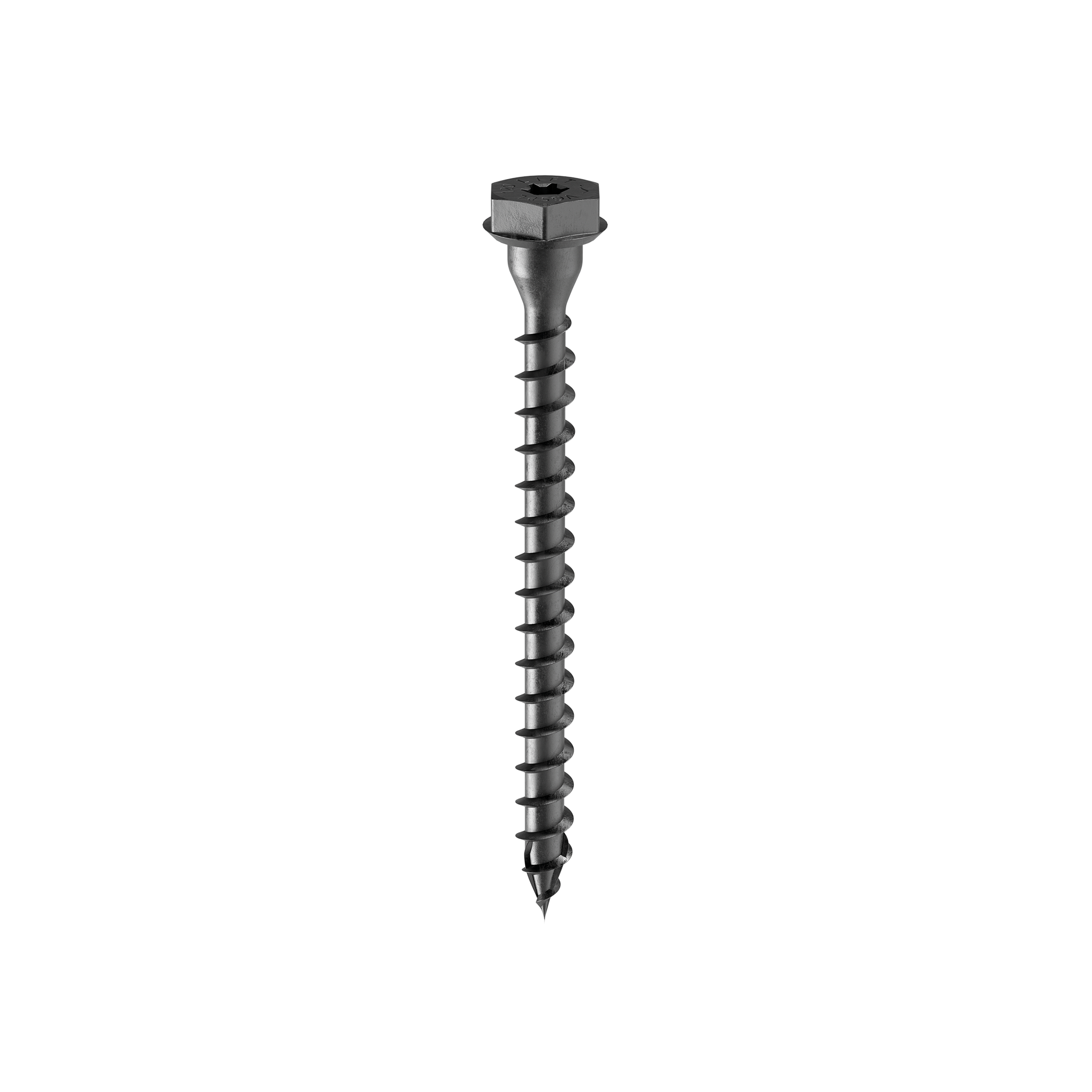

TORNILLO DE CABEZA TRONCOCÓNICA HEXAGONAL PARA ELEVACIÓN VGS PLATE

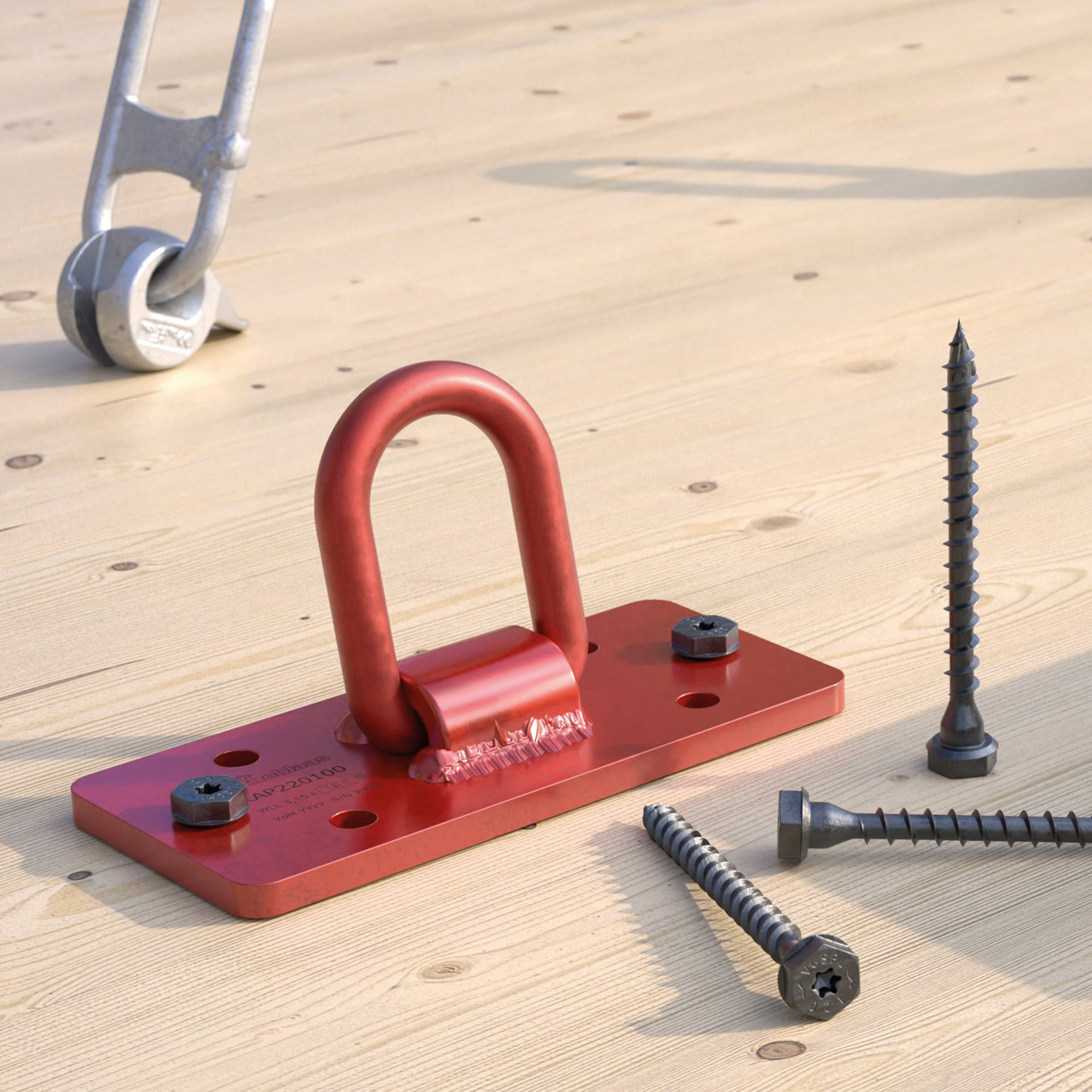

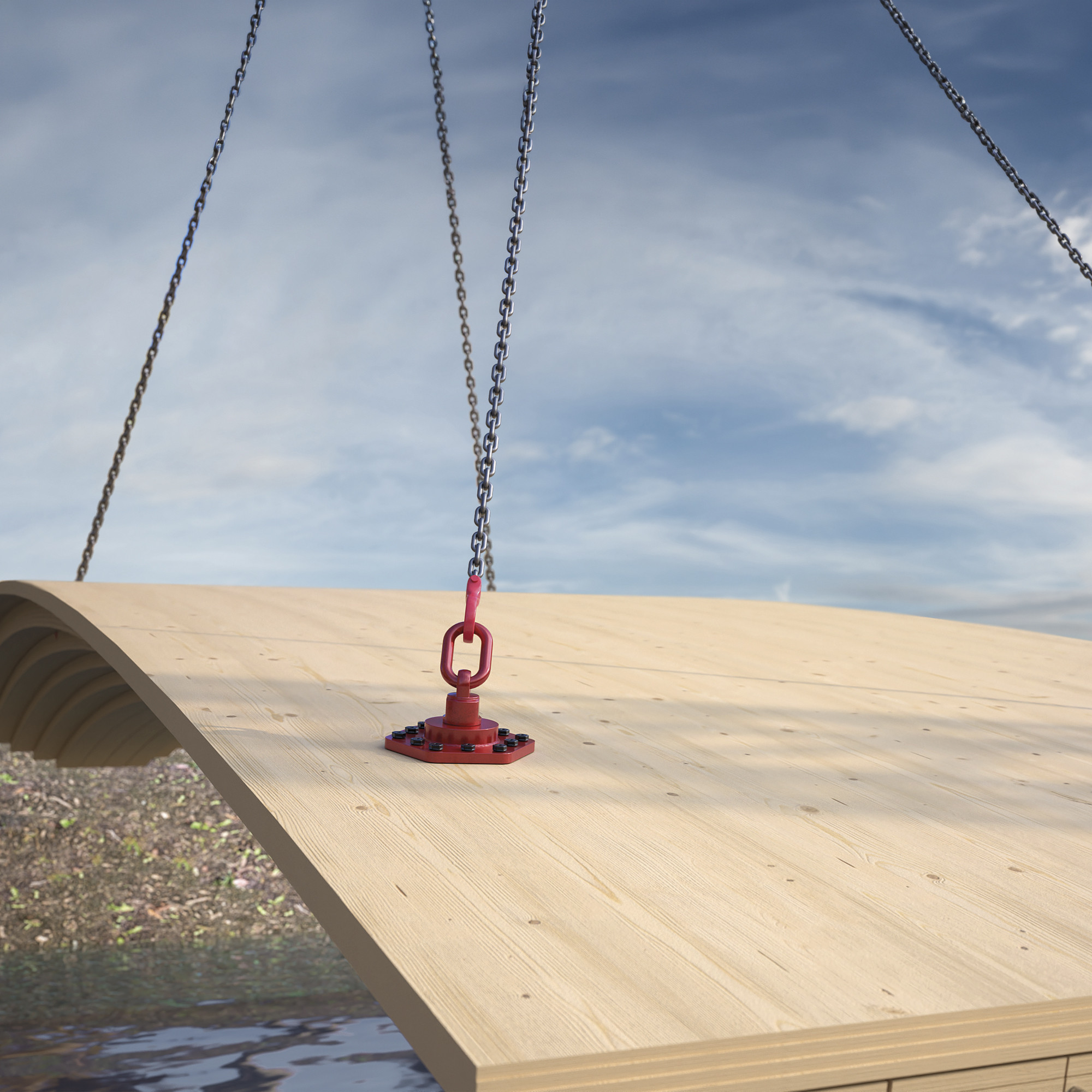

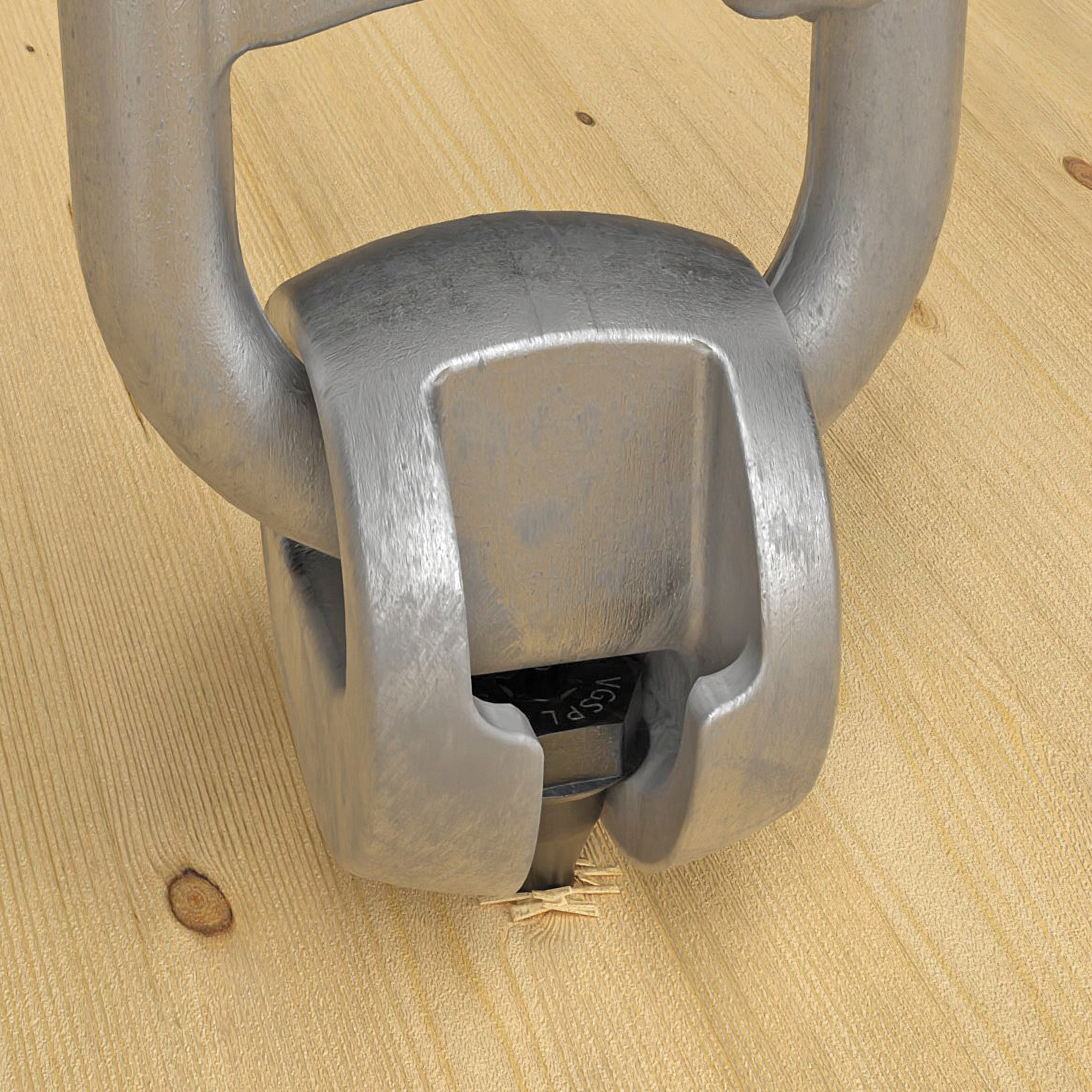

La forma de la cabeza especialmente estudiada garantiza la plena compatibilidad con todos los sistemas de transporte y elevación con tornillo

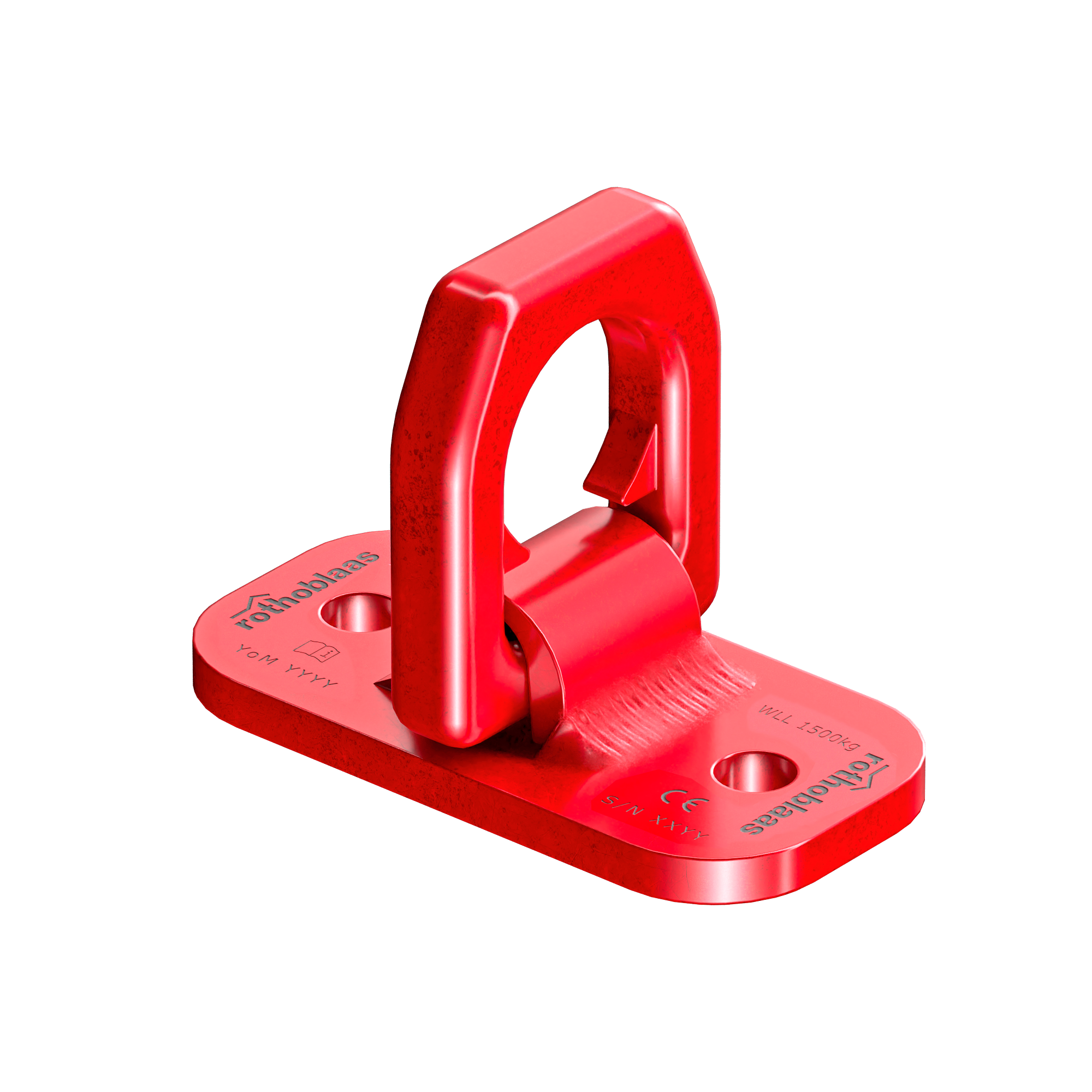

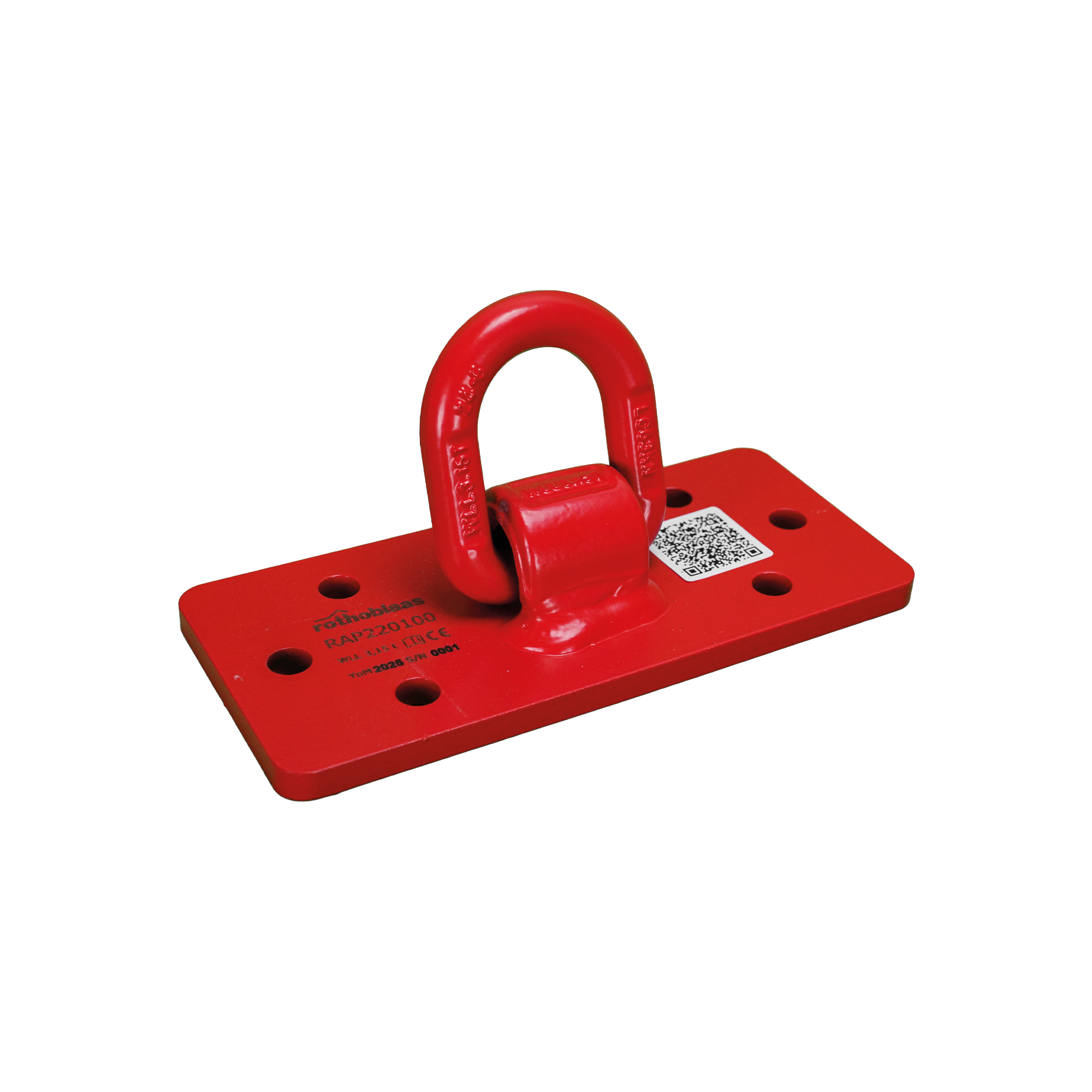

(WASP, WASPL, RAPTOR, RAPTOR MINI y RAPTOR MAXI).

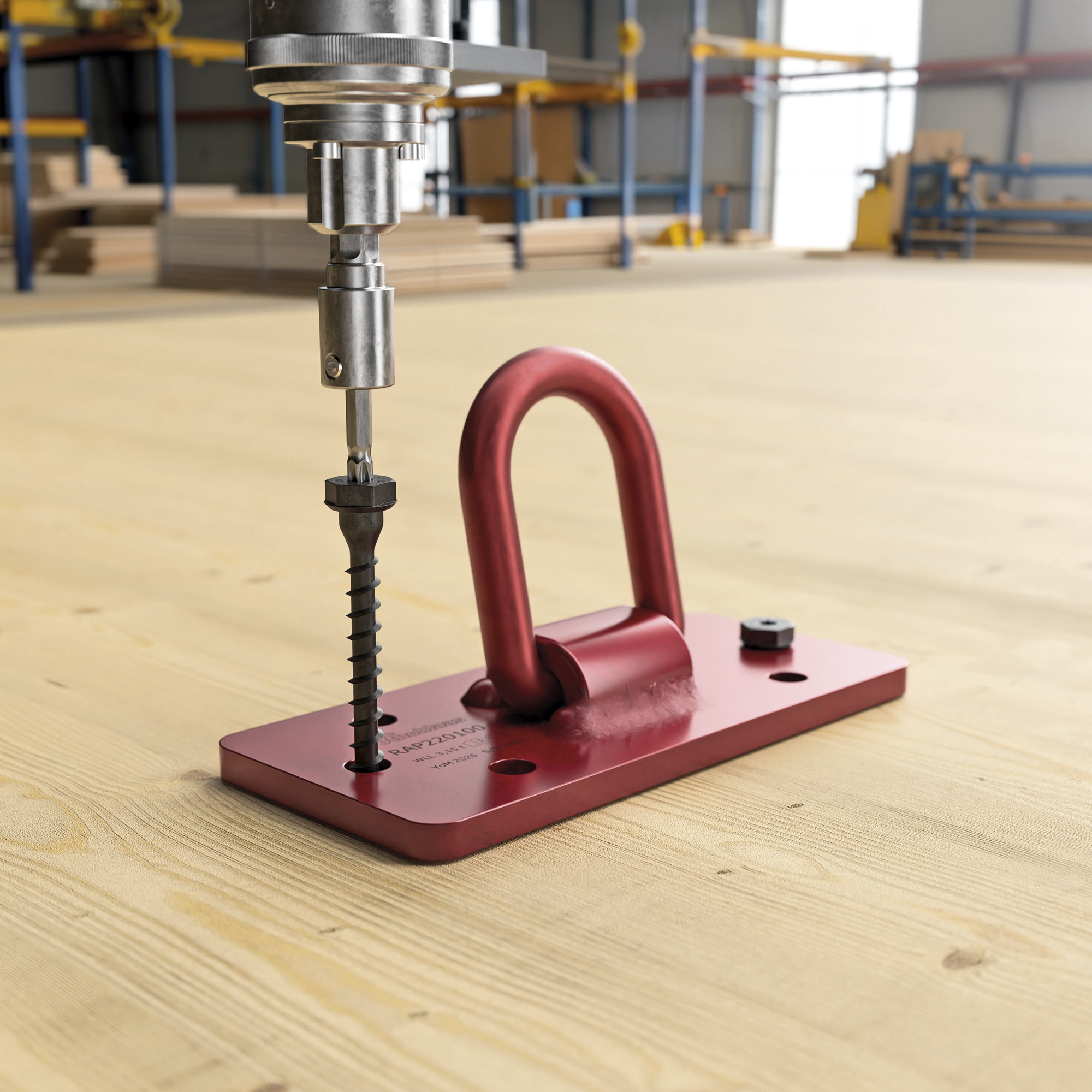

A diferencia de las tradicionales soluciones de un solo uso, este tornillo está diseñado para utilizarse varias veces durante el transporte. La combinación de una robusta cabeza hexagonal y de la punta TORX permite atornillar y desatornillar el tornillo sin dañarlo.
La codificación por colores integrada permite identificar de inmediato los tornillos en la obra y evita confundirse con tornillos para madera estándares no aprobados.

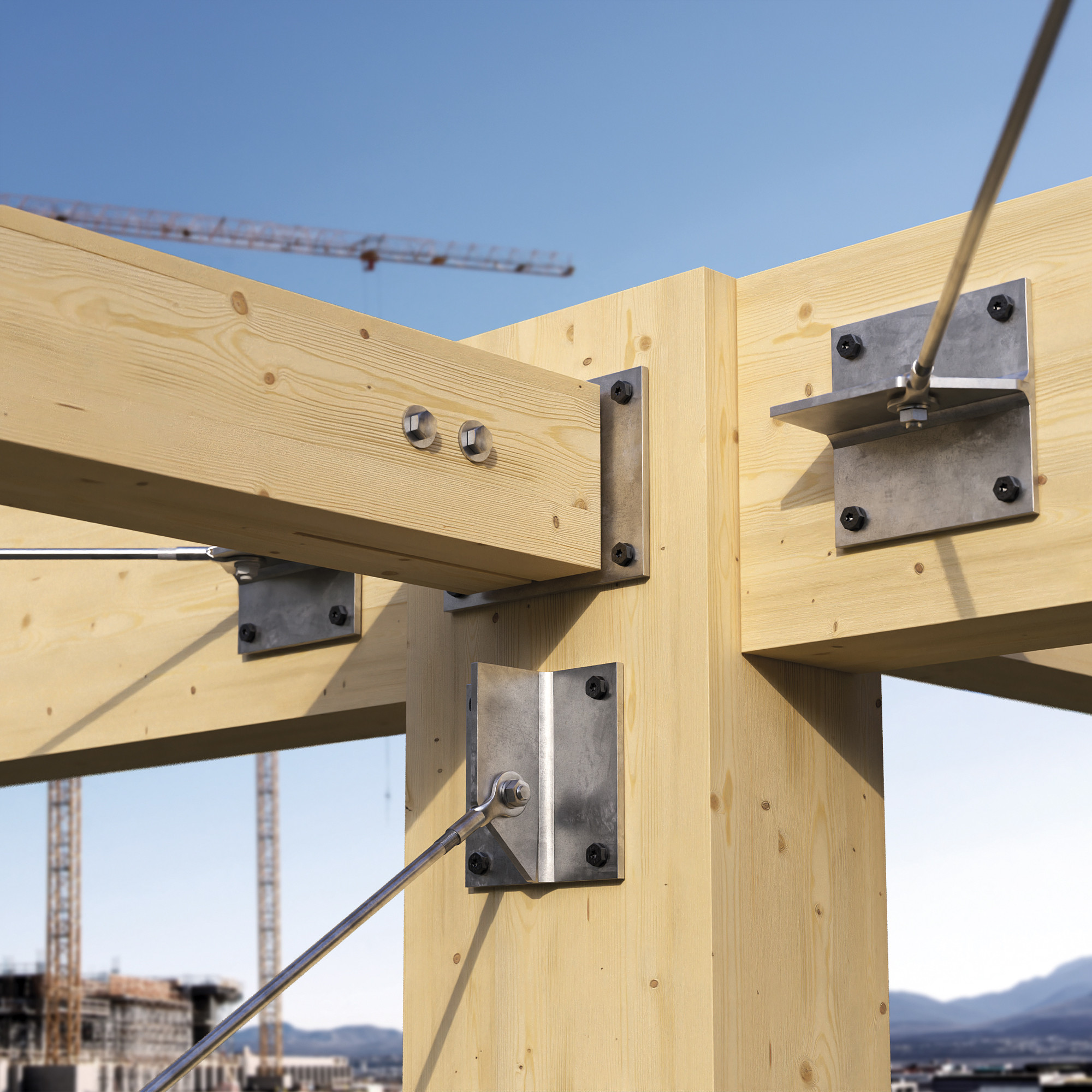

El tornillo también está certificado para conexiones estructurales permanentes metal-madera para edificios. La cabeza se ha diseñado para acoplarse con placas.
Documentación
-
Ficha técnica
- Ficha técnica Chinese
- Ficha técnica Croatian
- Ficha técnica Czech
- Ficha técnica Dutch
- Ficha técnica English
- Ficha técnica Finnish
- Ficha técnica French
- Ficha técnica German
- Ficha técnica Greek
- Ficha técnica Hungarian
- Ficha técnica Italian
- Ficha técnica Norwegian
- Ficha técnica Polish
- Ficha técnica Portuguese
- Ficha técnica Romanian
- Ficha técnica Russian
- Ficha técnica Slovak
- Ficha técnica Slovene
- Ficha técnica Spanish
- Ficha técnica Swedish
-
CAD Files
-
BIM.ifc File
-
BIM.rfa File
-

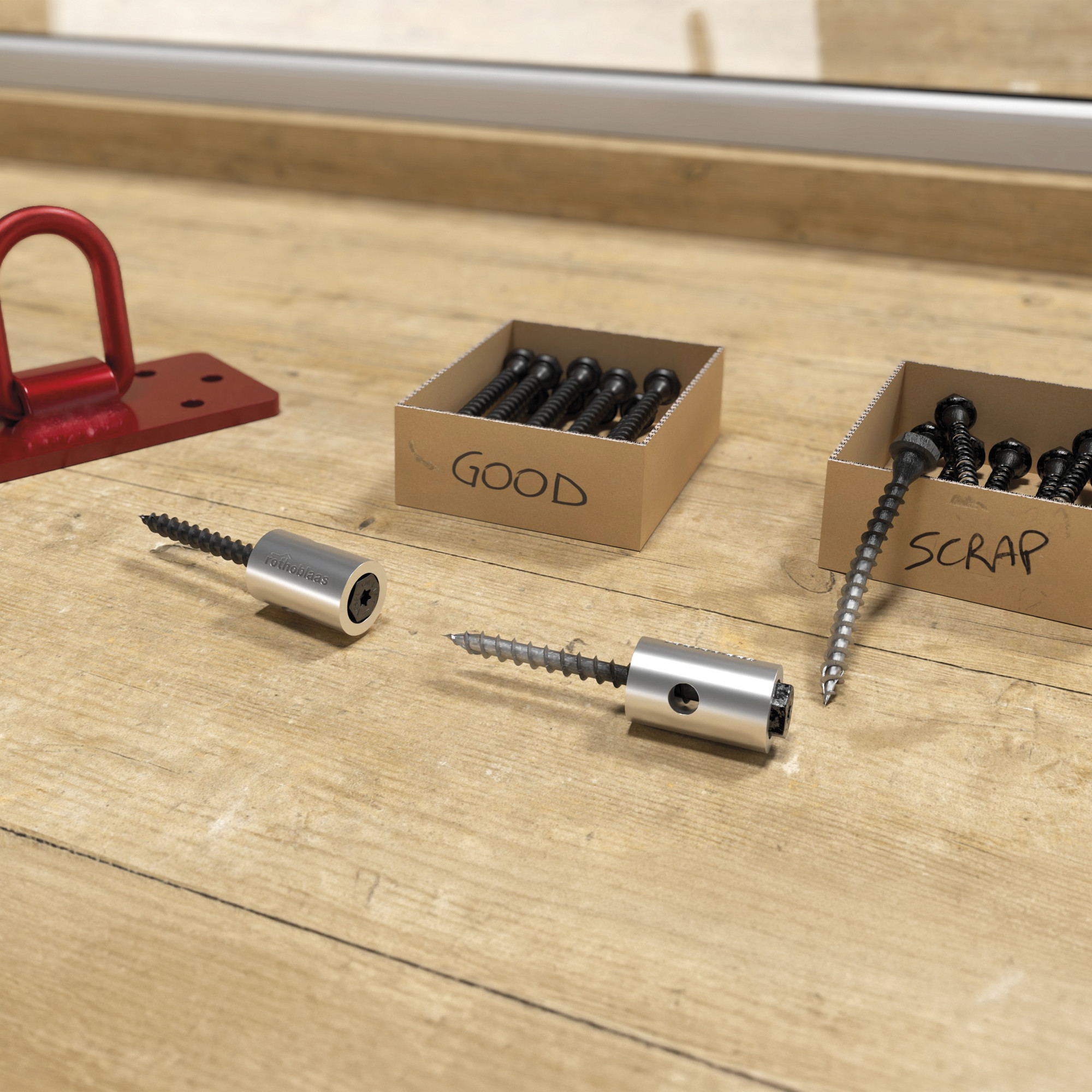

Instrucciones y criterios para la reutilización en los sistemas de elevación
-
Instrucciones De Colocación
VGS PLATE
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|---|---|
| VGSPL1160 | - | 11 | 60 | 50 | 0.44 | 2 3/8'' | 1 15/16'' | TX50 | 25 |
| VGSPL1180 | - | 11 | 80 | 70 | 0.44 | 3 1/8'' | 2 3/4'' | TX50 | 25 |
| VGSPL11100 | - | 11 | 100 | 90 | 0.44 | 4'' | 3 1/2'' | TX50 | 25 |
| VGSPL11120 | - | 11 | 120 | 110 | 0.44 | 4 3/4'' | 4 3/8'' | TX50 | 25 |
| VGSPL11140 | - | 11 | 140 | 130 | 0.44 | 5 1/2'' | 5 1/8'' | TX50 | 25 |
| VGSPL11160 | - | 11 | 160 | 150 | 0.44 | 6 1/4'' | 6'' | TX50 | 25 |
| VGSPL11180 | - | 11 | 180 | 170 | 0.44 | 7 1/8'' | 6 3/4'' | TX50 | 25 |
| VGSPL11200 | - | 11 | 200 | 190 | 0.44 | 8'' | 7 1/2'' | TX50 | 25 |
| VGSPL11240 | - | 11 | 240 | 230 | 0.44 | 9 1/2'' | 9 1/16'' | TX50 | 25 |
| VGSPL11280 | - | 11 | 280 | 270 | 0.44 | 11'' | 10 5/8'' | TX50 | 25 |
