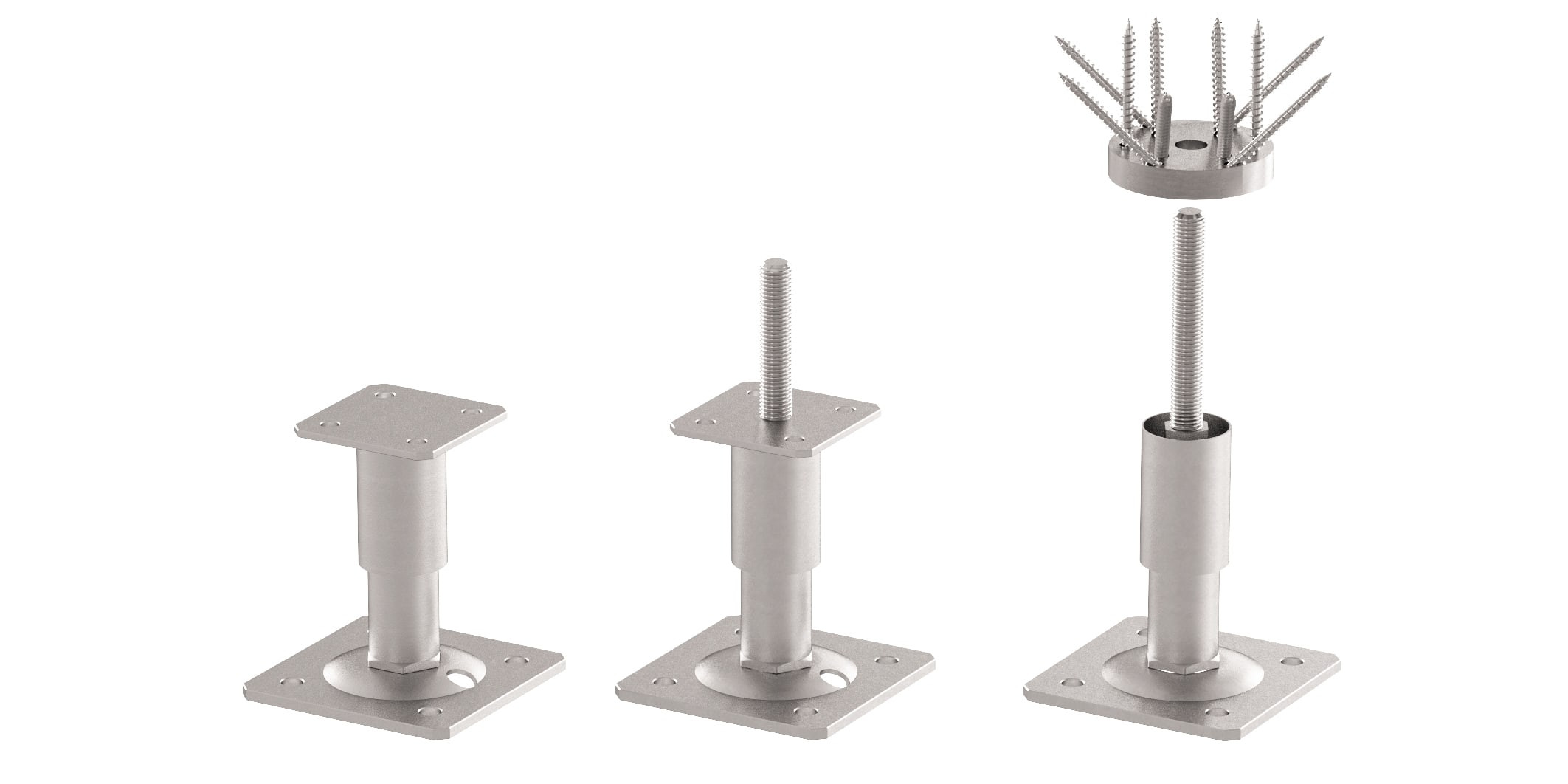

PIE DE PILAR REGULABLE
R10-R20-R30

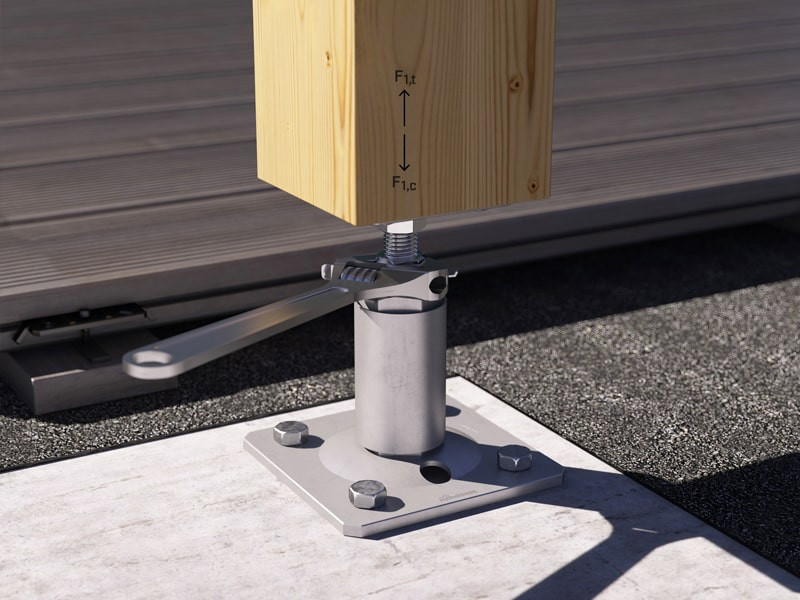

Los pies de pilar regulables R10, R20 y R30 para uniones en exteriores se pueden regular en altura, tras el montaje, para ajustar posibles desniveles. El sistema de regulación queda oculto en el cabezal, para un óptimo resultado estético.
Realzados con respecto al suelo, evitan chorros o agua estancada y garantizan una gran durabilidad.
Video
PIES DE PILAR REGULABLES R10, R20 Y R30: ESTÉTICA Y DURABILIDAD PARA TUS ESTRUCTURAS EXTERNAS

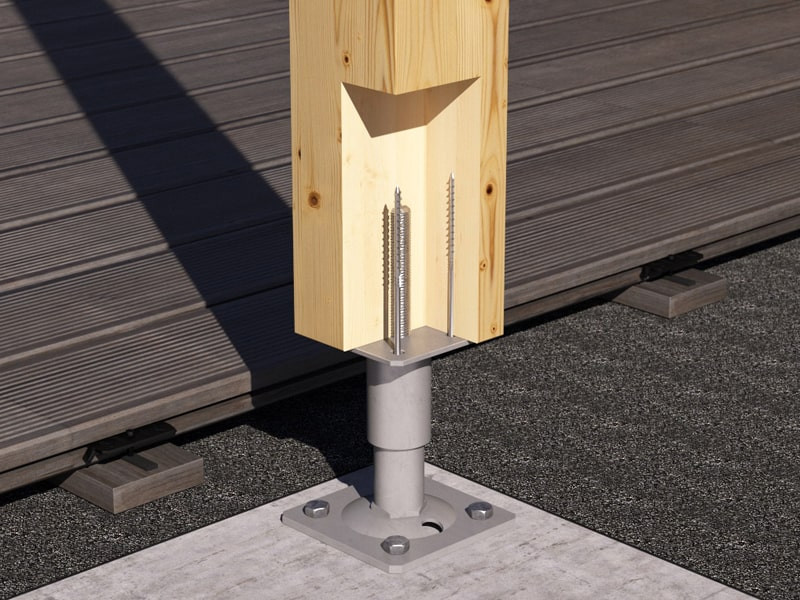

La fijación de estos pies de pilar queda oculta en el elemento de madera. Cuidados en todos los detalles, presentan un agujero auxiliar en la base para los tornillos HBS PLATE EVO.
En cuanto a la resistencia estática, los modelos de grandes dimensiones aseguran altas resistencias a la compresión; los modelos con barra pasante garantizan altas resistencias tanto a la comprensión como a la tracción.
De acero al carbono galvanizado Dac Coat, son ideales para usarse en exteriores en clases de servicio 1, 2 y 3 y se pueden utilizar con madera maciza y laminada, CLT y LVL.
Documentación
| Ficha técnica | |
|---|---|
| Certification ETA | |
| Declaración de prestaciones (DOP) | Descargar |
| Especificaciones técnicas | |
| CAD Files | |
| BIM.ifc File | |
| BIM.rfa File |
R10 - TORNILLOS NO INCLUIDOS
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|---|
| R1080 | 80 | 80 | 140 | 6 | 4 |
| R10100 | 100 | 100 | 170 | 6 | 4 |
| R10140 | 140 | 140 | 200 | 8 | 4 |
R20 - TORNILLOS NO INCLUIDOS
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|---|
| R2080 | 80 | 80 | 140 | 6 | 4 |
| R20100 | 100 | 100 | 170 | 6 | 4 |
| R20140 | 140 | 140 | 200 | 8 | 4 |
R30 - TORNILLOS Y CONECTOR DISC FLAT NO INCLUIDOS
| CÓDIGO | Ø
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|
| R3080 | Ø80 | 150 | 15 | 4 |
| R30120 | Ø120 | 180 | 15 | 4 |
