LA BARRA ROSCADA PARA ANCLAJES QUÍMICOS
INA

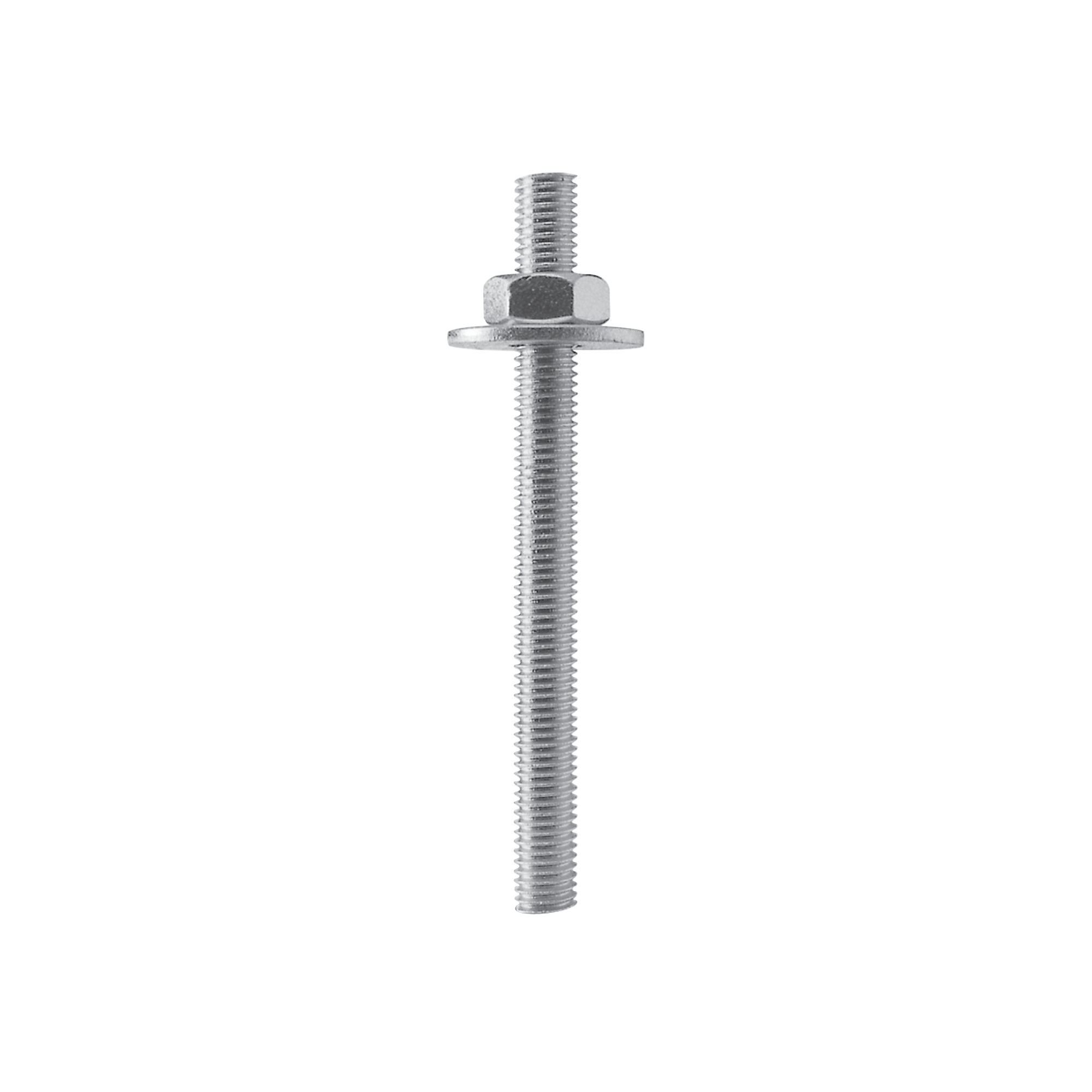

INA es la barra roscada para anclajes químicos de acero 5.8 y 8.8 con zincado galvanizado. Se entrega con tuerca (ISO4032) y arandela (ISO7089). INA, la barra roscada para anclajes químicos, se fabrica en varias medidas. En la versión de acero 5.8, las barras roscadas tienen un diámetro comprendido entre 8 y 27 mm y una longitud de 11 a 33 cm. En cambio, en la versión de acero 8.8, tienen un diámetro de 12 a 27 mm y una longitud comprendida entre 14 y 49,5 cm. Las dimensiones de las barras han sido estudiadas con esmero para satisfacer las peticiones y las necesidades específicas de los proyectistas, teniendo en cuenta los recortes necesarios para una correcta instalación. Todas las medidas disponibles se indican en las siguientes tablas.
Recuerda que si los ambientes de instalación son muy agresivos, necesitarás barras roscadas de acero inoxidable.
Cómo se utiliza
Las barras roscadas y los anclajes químicos se utilizan juntos para proporcionar una conexión fuerte y segura entre una estructura portante (por ejemplo, una pared o un pilar) y un elemento que se debe fijar en ella. Esta combinación se utiliza a menudo para fijaciones en el sector de la construcción, sobre todo en situaciones donde la fuerza de sujeción es crítica.
Es importante tener en cuenta que el método de instalación puede variar según el tipo de anclaje químico utilizado, por lo que es fundamental seguir atentamente las instrucciones proporcionadas por el fabricante y comprobar que se tomen las medidas de seguridad adecuadas durante la instalación.
Documentación
| Ficha técnica |
|---|
INA 5.8
| CÓDIGO | d
[mm]
|
L
[mm]
|
unid. |
|---|---|---|---|
| INA588110 | 8 | 110 | 25 |
| INA5810105 | 10 | 105 | 25 |
| INA5810140 | 10 | 140 | 25 |
| INA5812140 | 12 | 140 | 25 |
| INA5812195 | 12 | 195 | 25 |
| INA5816160 | 16 | 160 | 15 |
| INA5816195 | 16 | 195 | 15 |
| INA5816245 | 16 | 245 | 15 |
| INA5820245 | 20 | 245 | 10 |
| INA5820330 | 20 | 330 | 10 |
| INA5824330 | 24 | 330 | 5 |
| INA5827330 | 27 | 330 | 5 |
INA 8.8
| CÓDIGO | d
[mm]
|
L
[mm]
|
unid. |
|---|---|---|---|
| INA8812140 | 12 | 140 | 25 |
| INA8812195 | 12 | 195 | 25 |
| INA8812245 | 12 | 245 | 25 |
| INA8816160 | 16 | 160 | 15 |
| INA8816195 | 16 | 195 | 15 |
| INA8816245 | 16 | 245 | 15 |
| INA8816330 | 16 | 330 | 15 |
| INA8820245 | 20 | 245 | 10 |
| INA8820330 | 20 | 330 | 10 |
| INA8820495 | 20 | 495 | 10 |
| INA8824330 | 24 | 330 | 5 |
| INA8824495 | 24 | 495 | 5 |
| INA8827330 | 27 | 330 | 5 |
| INA8827495 | 27 | 495 | 5 |
