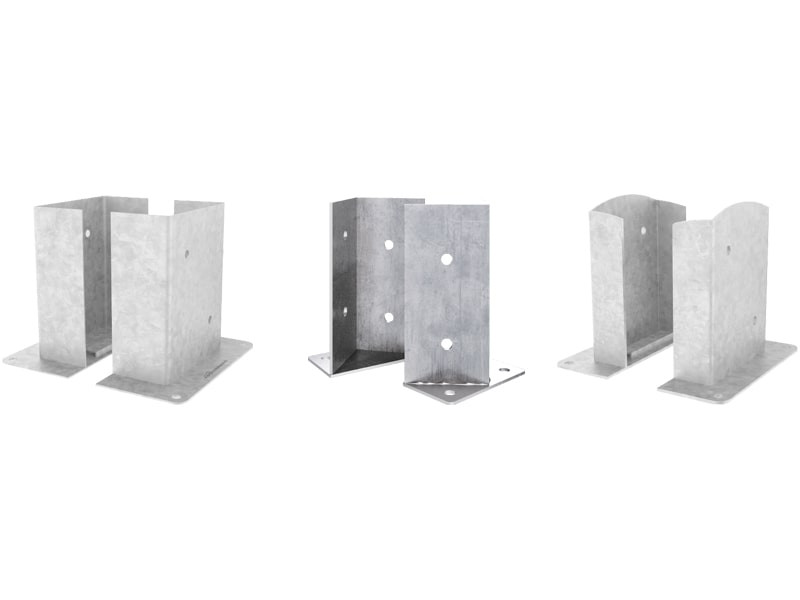

PIES DE PILAR FIJOS
TYP FD
Galvanizado en caliente para uso en clases de servicio 1, 2 y 3.

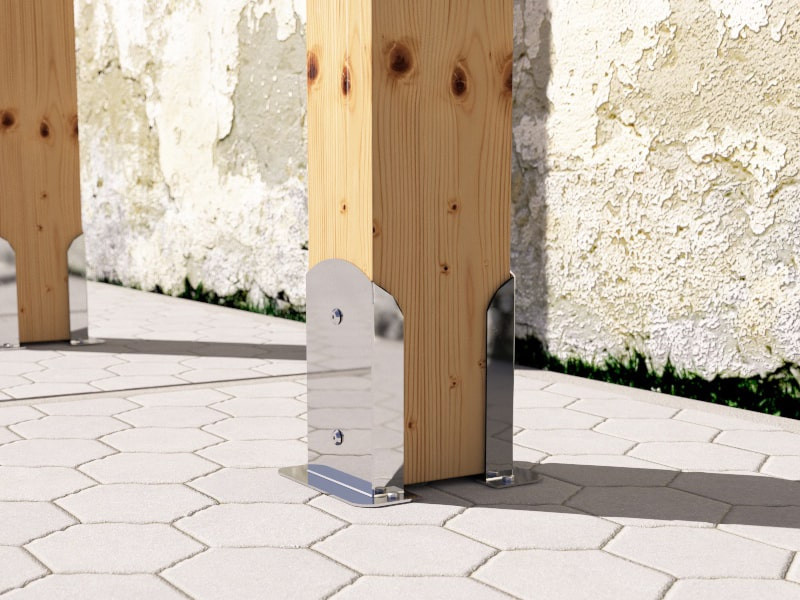

Versiones de acero inoxidable A2 | AISI304 para una durabilidad excelente.
Ideal para el uso con pilares de sección rectangular o de dimensiones que no sean estándares."
Documentación
Ficha técnica | |
---|---|
Certification ETA | |
Declaración de prestaciones (DOP) | Descargar |
Especificaciones técnicas | |
CAD Files |
FD10
CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
---|---|---|---|---|---|
FD10120 | 121 | 56 | 200 | 2.5 | 1 |
FD10140 | 141 | 66 | 200 | 2.5 | 1 |
FD10160 | 161 | 76 | 200 | 2.5 | 1 |
FD10180 | 181 | 86 | 200 | 2.5 | 1 |
FD10200 | 201 | 96 | 200 | 2.5 | 1 |
FD70
CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
---|---|---|---|---|---|
FD7080 | 81 | 81 | 180 | 3 | 1 |
FD70100 | 101 | 101 | 220 | 3 | 1 |
FD20
CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
---|---|---|---|---|---|
FD20120 | 121 | 38 | 200 | 4 | 1 |
FD20140 | 141 | 46 | 200 | 4 | 1 |
FD20160 | 161 | 54 | 200 | 4 | 1 |
FD20200 | 201 | 66 | 200 | 4 | 1 |
FDI20 A2 | AISI304
CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
---|---|---|---|---|---|
FDI20100 | 100 | 30 | 230 | 3 | 1 |
FDI20120 | 120 | 40 | 250 | 3 | 1 |
FDI20140 | 140 | 40 | 250 | 3 | 1 |
FDI20160 | 160 | 40 | 280 | 3 | 1 |
FDI20200 | 200 | 50 | 300 | 3 | 1 |
FD30
CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
---|---|---|---|---|
FD3060 | 60 | 180 | 4 | 1 |
FD3080 | 80 | 240 | 4 | 1 |
FD50
CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
---|---|---|---|---|
FD5050 | 46 | 185 | 4 | 1 |
FD5080 | 76 | 220 | 4 | 1 |
FD60
CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
---|---|---|---|---|
FD6050 | 46 | 185 | 4 | 1 |
FD6080 | 76 | 220 | 4 | 1 |
