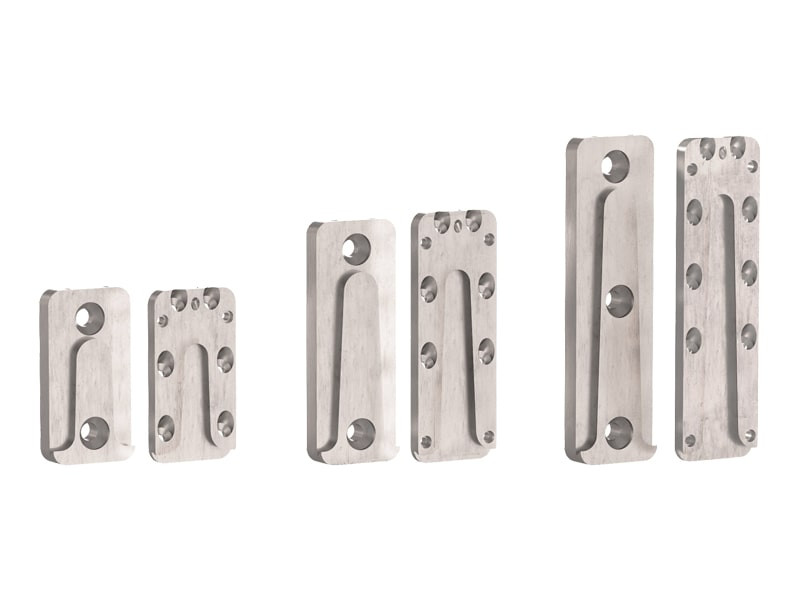

CONECTOR OCULTO DE CONEXIÓN MADERA - HORMIGÓN

UV-C

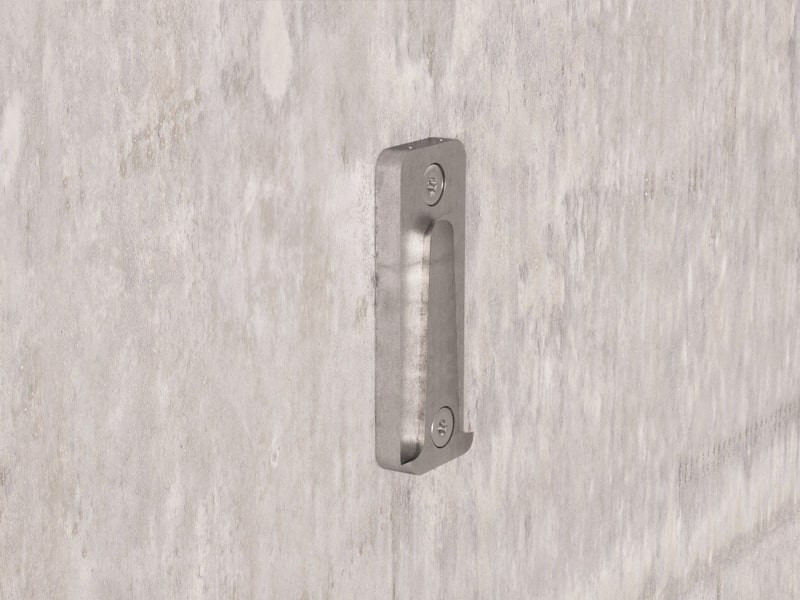

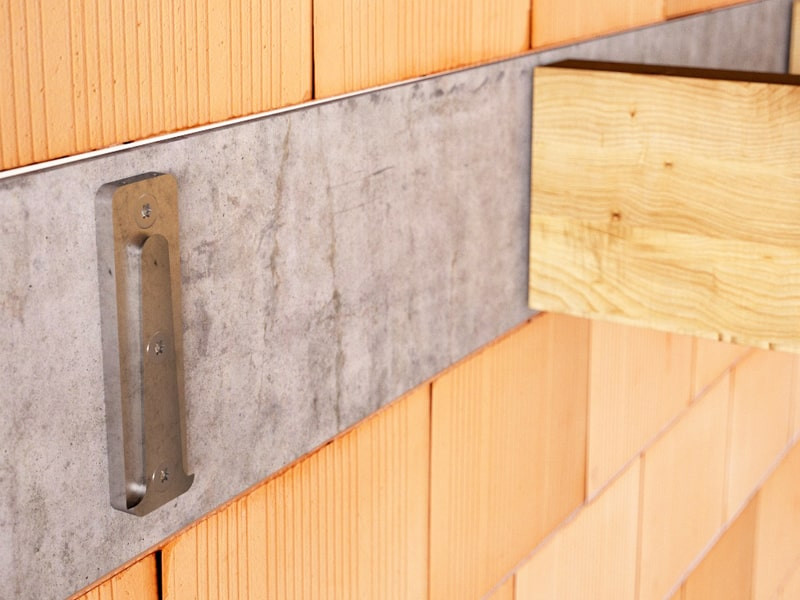

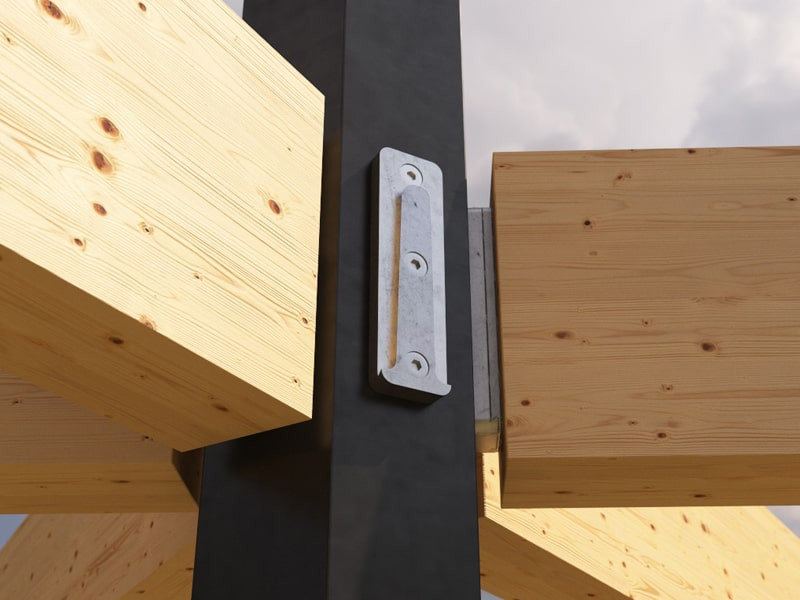

Unión calculada y certificada para la fijación de vigas secundarias en soportes de hormigón (vigas o pilares) y soportes de acero.

El sistema de enganche es rápido de instalar y se puede quitar con facilidad; ideal para realizar estructuras temporales.

Con el conector oculto UV-C, realizar estructuras mixtas desmontables es un juego de niños.

Video

Los tornillos adicionales de bloqueo incluidos en el paquete garantizan la resistencia para fuerzas desde abajo hacia arriba.

La placa perforada tridimensional de aleación de aluminio es ideal para uniones de corte madera-hormigón y aplicaciones que requieren resistencia en todas las direcciones; además es ideal para la aplicación en madera maciza y laminada, CLT y LVL.

Documentación

Ficha técnica
Declaración de prestaciones (DOP) Descargar
CAD Files

UV-C

CÓDIGO B
[mm]
H
[mm]
s
[mm]
unid.
UVC60115 60 115 24 10
UVC60160 60 160 24 10
UVC60215 60 215 24 10

Specifications

Suministro y colocación de conector oculto de conexión madera-hormigón, tipo UV-C.
Marcado CE conforme con ETA

Campos de aplicación:

– Uniones madera-hormigón

Material:

– Placa perforada tridimensional de aleación de aluminio

Geometría:
Angular:

– H (mm) = :
– Placa base (mm) = :
– Espesor (mm) = :

Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
