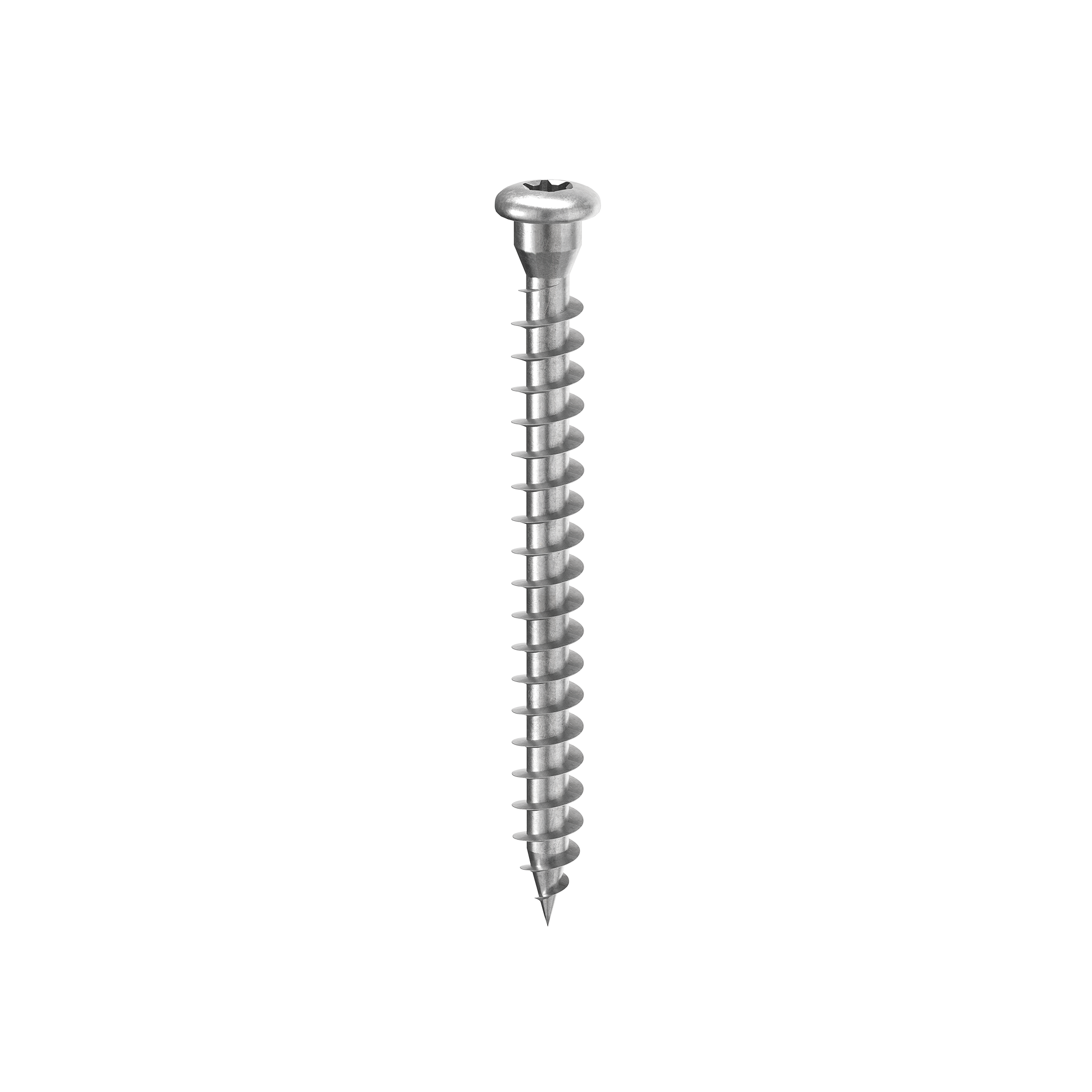

TORNILLO DE CABEZA REDONDA PARA PLACAS
LBS

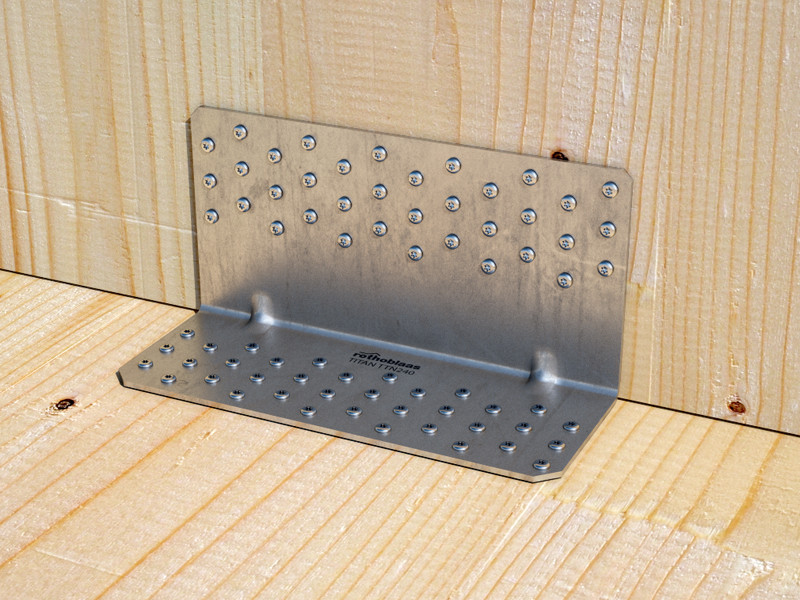

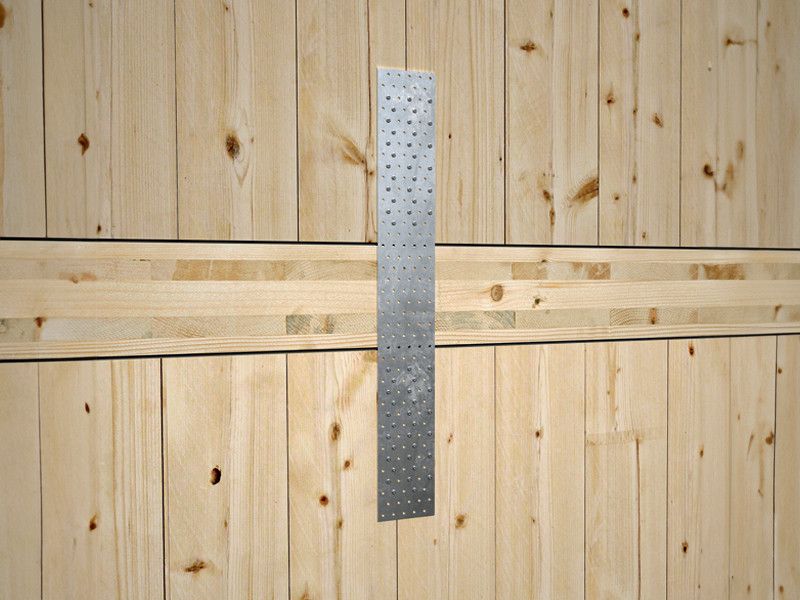

LBS es el tornillo de madera con bajo cabeza cilíndrico estudiado para fijar elementos metálicos como placas perforadas y ángulos.
El efecto de encastre con el agujero de la placa** garantiza excelentes prestaciones estáticas**.
LBS, el tornillo para madera diseñado para la fijación de tus placas metálicas.

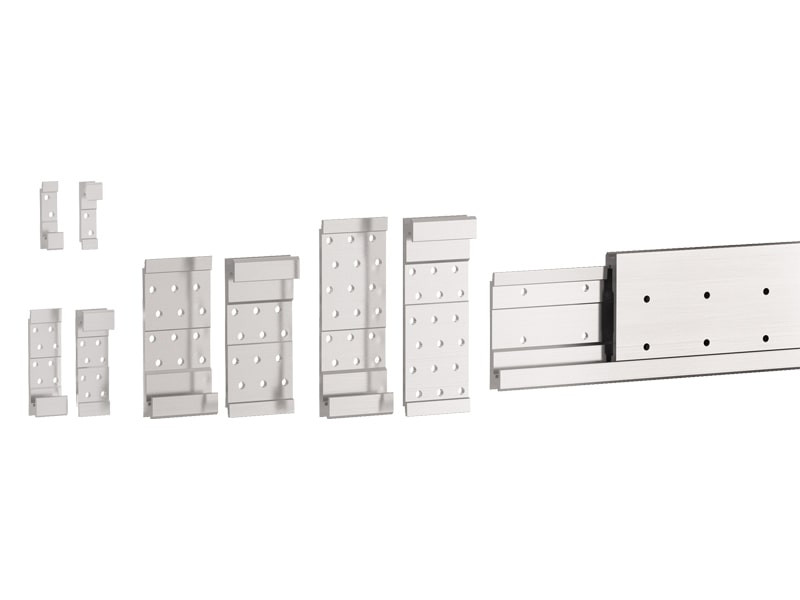

El tornillo de madera LBS para uniones madera-metal asegura excelentes valores de resistencia al corte. Se puede calcular de acuerdo con Eurocodigo 5 en condición de uniones madera-acero con placa gruesa y también con elementos metálicos finos. Valores ensayados, certificados y calculados también para fijar placas standard Rothoblaas.La versión de 7 mm es ideal para unir el soporte oculto en aluminio ALUMAXI. El ángulo de plegado con amplitud superior de 20° respecto a la norma, certificado según ETA 11/0030.
Pruebas cíclicas SEISMIC-REV practicadas respetando EN 12512.
En acero al carbono con zincado galvanizado, es ideal para aplicaciones en paneles a base de madera, madera maciza, madera laminada,** X-Lam**, LVL, maderas de alta densidad. Clases de servicio 1 y 2.
Características
PECULIARIDAD | tornillo para placas perforadas |
---|---|
CABEZA | redonda con bajo cabeza cilíndrico |
DIÁMETRO | 5,0 | 7,0 mm |
LONGITUD | de 25 mm a 100 mm |
Documentación
Ficha técnica | |
---|---|
Ficha técnica USA 🇺🇸 | |
ICC-ES Evaluation report USA | |
ICC-ES Listing report CANADA | |
Certification ETA | |
Declaración de prestaciones (DOP) | Descargar |
Especificaciones técnicas | |
CAD Files | |
BIM.ifc File | |
BIM.rfa File |
LBS
CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
---|---|---|---|---|---|---|---|---|---|
LBS525 | - | 5 | 25 | 21 | 0.2 | 1'' | 13/16'' | TX20 | 500 |
LBS540 | - | 5 | 40 | 36 | 0.2 | 1 9/16'' | 1 7/16'' | TX20 | 500 |
LBS550 | - | 5 | 50 | 46 | 0.2 | 1 15/16'' | 1 13/16'' | TX20 | 200 |
LBS560 | - | 5 | 60 | 56 | 0.2 | 2 3/8'' | 2 3/16'' | TX20 | 200 |
LBS570 | - | 5 | 70 | 66 | 0.2 | 2 3/4'' | 2 5/8'' | TX20 | 200 |
LBS760 | - | 7 | 60 | 55 | 0.28 | 2 3/8'' | 2 3/16'' | TX30 | 100 |
LBS780 | - | 7 | 80 | 75 | 0.28 | 3 1/8'' | 2 15/16'' | TX30 | 100 |
LBS7100 | - | 7 | 100 | 95 | 0.28 | 4'' | 3 3/4'' | TX30 | 100 |
