VGS
CONECTOR TODO ROSCA DE CABEZA AVELLANADA O HEXAGONAL

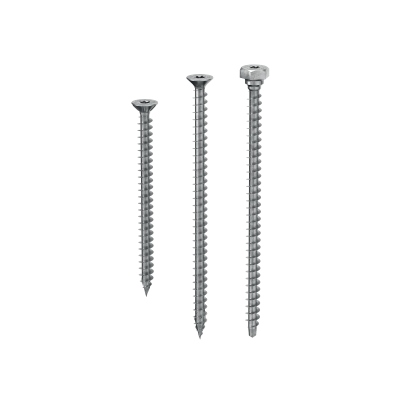

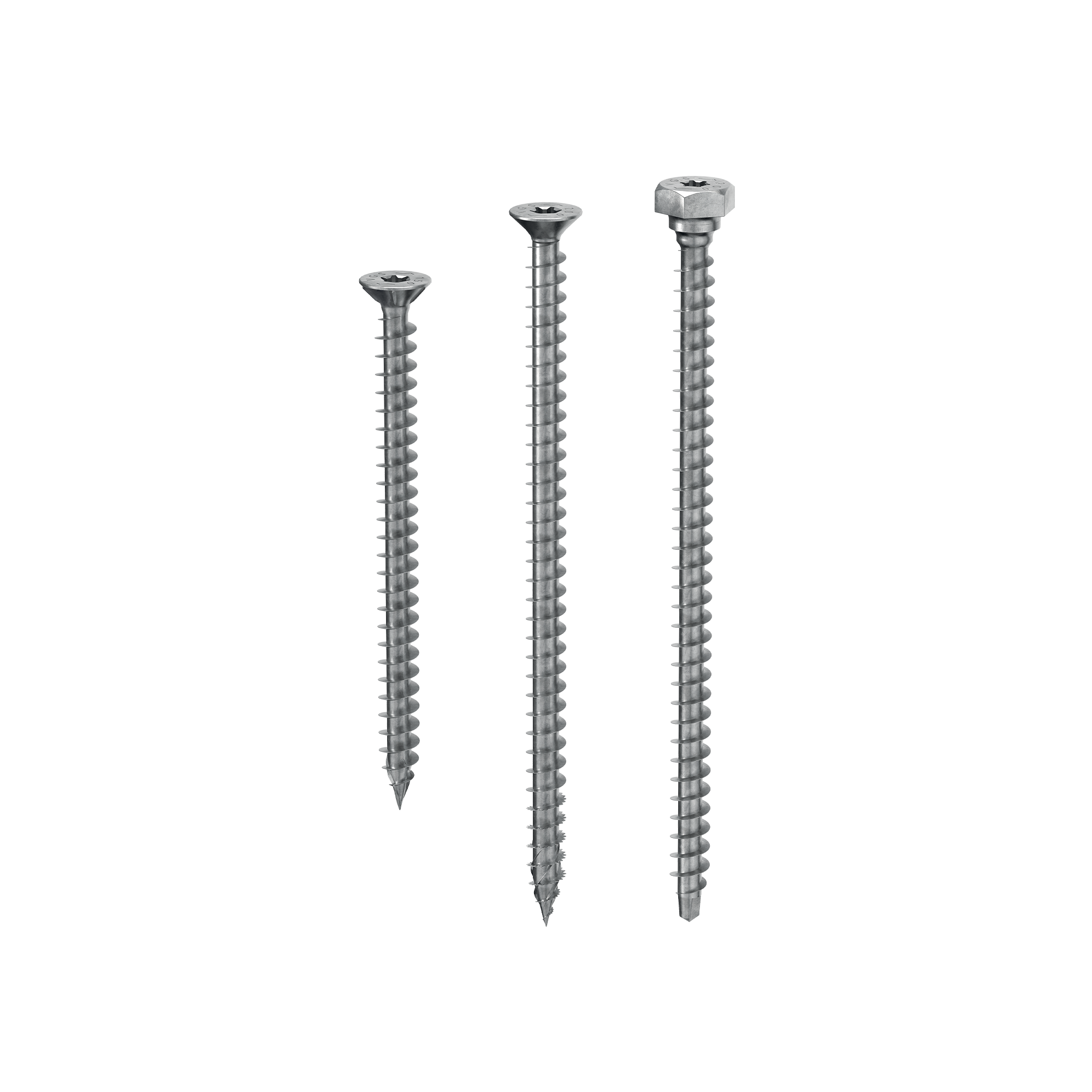

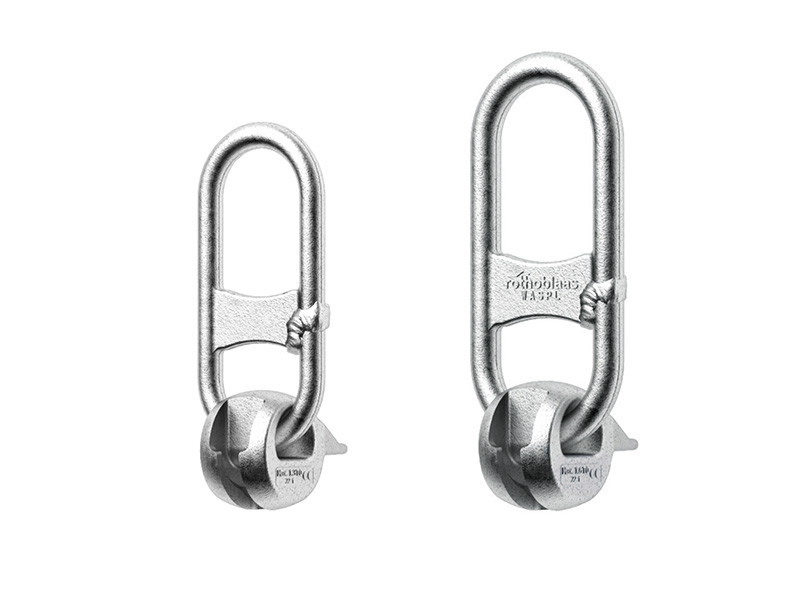

VGS es el tornillo para madera estructural con rosca total, perfecto para aplicar en uniones que requieren una elevada resistencia a la tracción o al deslizamiento. En combinación con el gancho WASP es útil como sistema de elevación y transporte.
Descripción
Tornillos para madera VGS: excelente resistencia y confiabilidad para tus aplicaciones estructurales.
Los tornillos para madera VGS se caracterizan por un roscado profundo y acero de alta resistencia (fy,k = 1000 N/mm2) para lograr un alto rendimiento a la tracción. Están homologados para aplicaciones estructurales con solicitaciones en cualquier dirección respecto a la fibra (α = 0° - 90°).

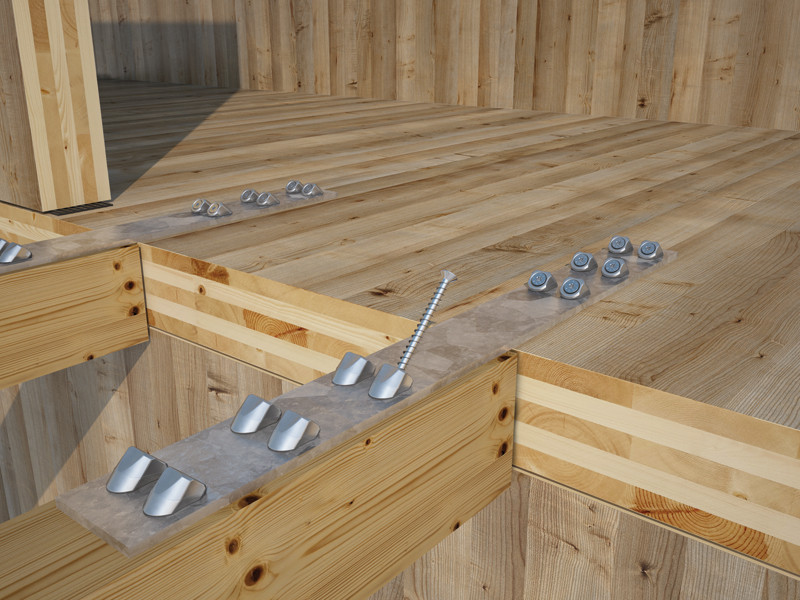

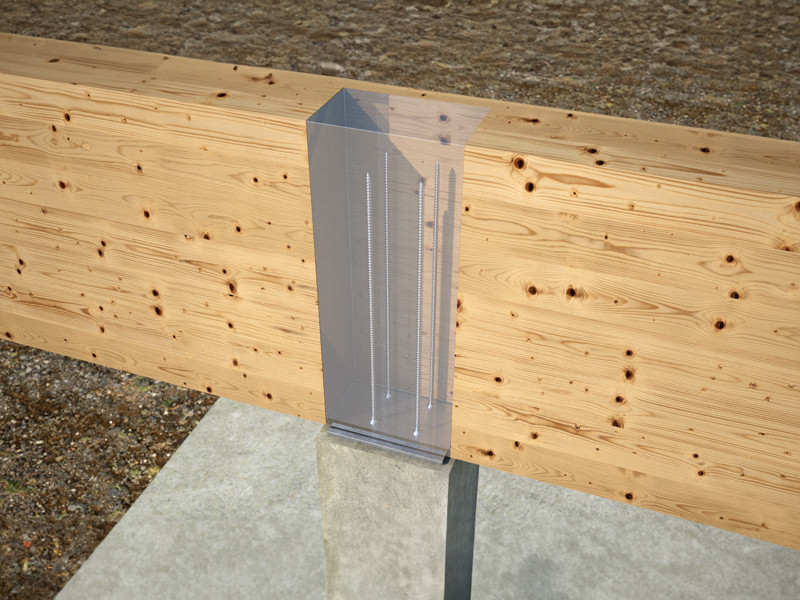

Con cabeza avellanada y longitud hasta 600 mm, son excelentes para el uso sobre placas o para refuerzos ocultos; con cabeza hexagonal y longitudes mayores a 600 mm, facilitan el agarre con destornillador. Valores ensayados, certificados y calculados también para fijar placas standard Rothoblaas. No contiene cromo hexavalente.

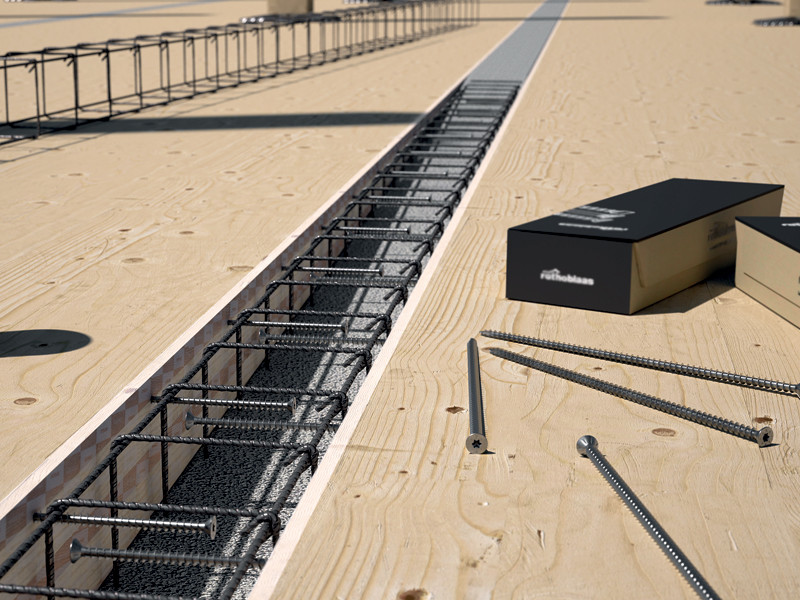

Conformidad con las mas estrictas normas de regulación de las sustancias químicas (SVHC). Informaciones REACH disponibles. En acero al carbono con zincado galvanizado, son ideales para aplicaciones en paneles a base de madera, madera maciza, madera laminada, X-Lam y LVL y maderas de alta densidad. Clases de servicio 1 y 2.
Documentación
-
Ficha técnica
- Ficha técnica Chinese
- Ficha técnica Croatian
- Ficha técnica Czech
- Ficha técnica Dutch
- Ficha técnica English Eurocode 5
- Ficha técnica English USA NDS
- Ficha técnica English Canada CSA-086
- Ficha técnica Finnish
- Ficha técnica French
- Ficha técnica French Canada CSA-086
- Ficha técnica German
- Ficha técnica Greek
- Ficha técnica Hungarian
- Ficha técnica Italian
- Ficha técnica Japanese CBL TS001-21
- Ficha técnica Korean
- Ficha técnica Latvia
- Ficha técnica Polish
- Ficha técnica Portuguese
- Ficha técnica Romanian
- Ficha técnica Russian
- Ficha técnica Slovak
- Ficha técnica Slovene
- Ficha técnica Spanish
- Ficha técnica Swedish
-
Guía Sobre Distancias Mínimas
- Guía Sobre Distancias Mínimas Chinese
- Guía Sobre Distancias Mínimas English
- Guía Sobre Distancias Mínimas French
- Guía Sobre Distancias Mínimas German
- Guía Sobre Distancias Mínimas Italian
- Guía Sobre Distancias Mínimas Polish
- Guía Sobre Distancias Mínimas Portuguese
- Guía Sobre Distancias Mínimas Russian
- Guía Sobre Distancias Mínimas Spanish
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
Certification ETA
-
CAD Files
-
BIM.ifc File
-
BIM.rfa File
-
Instrucciones De Colocación
VGS Ø9
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| VGS9100 | - | 9 | 100 | 90 | 0.36 | 4'' | 3 1/2'' | TX40 | 50 | |
| VGS9120 | - | 9 | 120 | 110 | 0.36 | 4 3/4'' | 4 3/8'' | TX40 | 50 | |
| VGS9140 | 3 THORNS TIP | 9 | 140 | 130 | 0.36 | 5 1/2'' | 5 1/8'' | TX40 | 50 | |
| VGS9160 | 3 THORNS TIP | 9 | 160 | 150 | 0.36 | 6 1/4'' | 6'' | TX40 | 50 | |
| VGS9180 | 3 THORNS TIP | 9 | 180 | 170 | 0.36 | 7 1/8'' | 6 3/4'' | TX40 | 50 | |
| VGS9200 | 3 THORNS TIP | 9 | 200 | 190 | 0.36 | 8'' | 7 1/2'' | TX40 | 50 | |
| VGS9220 | - | 9 | 220 | 210 | 0.36 | 8 5/8'' | 8 1/4'' | TX40 | 50 | |
| VGS9240 | - | 9 | 240 | 230 | 0.36 | 9 1/2'' | 9 1/16'' | TX40 | 50 | |
| VGS9260 | - | 9 | 260 | 250 | 0.36 | 10 1/4'' | 10'' | TX40 | 50 | |
| VGS9280 | - | 9 | 280 | 270 | 0.36 | 11'' | 10 5/8'' | TX40 | 50 | |
| VGS9300 | 3 THORNS TIP | 9 | 300 | 290 | 0.36 | 11 3/4'' | 11 7/16'' | TX40 | 50 | |
| VGS9320 | - | 9 | 320 | 310 | 0.36 | 12 5/8'' | 12 3/16'' | TX40 | 50 | |
| VGS9340 | - | 9 | 340 | 330 | 0.36 | 13 3/8'' | 13'' | TX40 | 50 | |
| VGS9360 | 3 THORNS TIP | 9 | 360 | 350 | 0.36 | 14 1/4'' | 13 3/4'' | TX40 | 50 | |
| VGS9380 | - | 9 | 380 | 370 | 0.36 | 15'' | 14 9/16'' | TX40 | 50 | |
| VGS9400 | - | 9 | 400 | 390 | 0.36 | 15 3/4'' | 15 3/8'' | TX40 | 50 | |
| VGS9440 | - | 9 | 440 | 430 | 0.36 | 17 1/4'' | 16 15/16'' | TX40 | 25 | |
| VGS9480 | - | 9 | 480 | 470 | 0.36 | 19'' | 18 1/2'' | TX40 | 25 | |
| VGS9520 | - | 9 | 520 | 510 | 0.36 | 20 1/2'' | 20 1/16'' | TX40 | 25 | |
| VGS9560 | 3 THORNS TIP | 9 | 560 | 550 | 0.36 | 22'' | 21 5/8'' | TX40 | 25 | |
| VGS9600 | 3 THORNS TIP | 9 | 600 | 590 | 0.36 | 23 5/8'' | 23 1/4'' | TX40 | 25 |
VGS Ø11
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| VGS1180 | - | 11 | 80 | 70 | 0.44 | 3 1/8'' | 2 3/4'' | TX50 | 25 | |
| VGS11100 | - | 11 | 100 | 90 | 0.44 | 4'' | 3 1/2'' | TX50 | 25 | |
| VGS11125 | - | 11 | 125 | 115 | 0.44 | 4 15/16'' | 4 1/2'' | TX50 | 25 | |
| VGS11150 | - | 11 | 150 | 140 | 0.44 | 6'' | 5 1/2'' | TX50 | 25 | |
| VGS11175 | - | 11 | 175 | 165 | 0.44 | 6 7/8'' | 6 1/2'' | TX50 | 25 | |
| VGS11200 | - | 11 | 200 | 190 | 0.44 | 8'' | 7 1/2'' | TX50 | 25 | |
| VGS11225 | - | 11 | 225 | 215 | 0.44 | 8 7/8'' | 8 7/16'' | TX50 | 25 | |
| VGS11250 | 3 THORNS TIP | 11 | 250 | 240 | 0.44 | 10'' | 9 1/2'' | TX50 | 25 | |
| VGS11275 | - | 11 | 275 | 265 | 0.44 | 10 7/8'' | 10 7/16'' | TX50 | 25 | |
| VGS11300 | - | 11 | 300 | 290 | 0.44 | 11 3/4'' | 11 7/16'' | TX50 | 25 | |
| VGS11325 | - | 11 | 325 | 315 | 0.44 | 12 3/4'' | 12 3/8'' | TX50 | 25 | |
| VGS11350 | - | 11 | 350 | 340 | 0.44 | 13 3/4'' | 13 3/8'' | TX50 | 25 | |
| VGS11375 | - | 11 | 375 | 365 | 0.44 | 14 3/4'' | 14 3/8'' | TX50 | 25 | |
| VGS11400 | 3 THORNS TIP | 11 | 400 | 390 | 0.44 | 15 3/4'' | 15 3/8'' | TX50 | 25 | |
| VGS11425 | - | 11 | 425 | 415 | 0.44 | 16 3/4'' | 16 5/16'' | TX50 | 25 | |
| VGS11450 | 3 THORNS TIP | 11 | 450 | 440 | 0.44 | 17 3/4'' | 17 1/4'' | TX50 | 25 | |
| VGS11475 | - | 11 | 475 | 465 | 0.44 | 18 11/16'' | 18 5/16'' | TX50 | 25 | |
| VGS11500 | - | 11 | 500 | 490 | 0.44 | 19 3/4'' | 19 5/16'' | TX50 | 25 | |
| VGS11525 | - | 11 | 525 | 515 | 0.44 | 20 11/16'' | 20 1/4'' | TX50 | 25 | |
| VGS11550 | - | 11 | 550 | 540 | 0.44 | 21 5/8'' | 21 1/4'' | TX50 | 25 | |
| VGS11575 | - | 11 | 575 | 565 | 0.44 | 22 5/8'' | 22 1/4'' | TX50 | 25 | |
| VGS11600 | - | 11 | 600 | 590 | 0.44 | 23 5/8'' | 23 1/4'' | TX50 | 25 | |
| VGS11650 | - | 11 | 650 | 630 | 0.44 | 25 9/16'' | 24 13/16'' | TX50 | 25 | |
| VGS11700 | - | 11 | 700 | 680 | 0.44 | 27 1/2'' | 26 3/4'' | TX50 | 25 | |
| VGS11750 | - | 11 | 750 | 680 | 0.44 | 29 1/2'' | 26 3/4'' | TX50 | 25 | |
| VGS11800 | - | 11 | 800 | 780 | 0.44 | 31 1/2'' | 30 11/16'' | TX50 | 25 | |
| VGS11850 | SELF-DRILLING TIP | 11 | 850 | 830 | 0.44 | 33 7/16'' | 32 11/16'' | TX50 | 25 | |
| VGS11900 | SELF-DRILLING TIP | 11 | 900 | 880 | 0.44 | 35 1/2'' | 34 5/8'' | TX50 | 25 | |
| VGS11950 | SELF-DRILLING TIP | 11 | 950 | 930 | 0.44 | 37 3/8'' | 36 5/8'' | TX50 | 25 | |
| VGS111000 | SELF-DRILLING TIP | 11 | 1000 | 980 | 0.44 | 39 3/8'' | 38 9/16'' | TX50 | 25 |
VGS Ø13
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| VGS1380 | 3 THORNS TIP | 13 | 80 | 70 | 0.52 | 3 1/8'' | 2 3/4'' | TX50 | 25 | |
| VGS13100 | 3 THORNS TIP | 13 | 100 | 90 | 0.52 | 4'' | 3 1/2'' | TX50 | 25 | |
| VGS13150 | - | 13 | 150 | 140 | 0.52 | 6'' | 5 1/2'' | TX50 | 25 | |
| VGS13200 | 3 THORNS TIP | 13 | 200 | 190 | 0.52 | 8'' | 7 1/2'' | TX50 | 25 | |
| VGS13250 | 3 THORNS TIP | 13 | 250 | 240 | 0.52 | 10'' | 9 1/2'' | TX50 | 25 | |
| VGS13300 | 3 THORNS TIP | 13 | 300 | 280 | 0.52 | 11 3/4'' | 11'' | TX50 | 25 | |
| VGS13350 | 3 THORNS TIP | 13 | 350 | 330 | 0.52 | 13 3/4'' | 13'' | TX50 | 25 | |
| VGS13400 | 3 THORNS TIP | 13 | 400 | 380 | 0.52 | 15 3/4'' | 15'' | TX50 | 25 | |
| VGS13450 | 3 THORNS TIP | 13 | 450 | 430 | 0.52 | 17 3/4'' | 16 15/16'' | TX50 | 25 | |
| VGS13500 | 3 THORNS TIP | 13 | 500 | 480 | 0.52 | 19 3/4'' | 19'' | TX50 | 25 | |
| VGS13550 | 3 THORNS TIP | 13 | 550 | 530 | 0.52 | 21 5/8'' | 20 7/8'' | TX50 | 25 | |
| VGS13600 | 3 THORNS TIP | 13 | 600 | 580 | 0.52 | 23 5/8'' | 22 13/16'' | TX50 | 25 | |
| VGS13650 | - | 13 | 650 | 630 | 0.52 | 25 9/16'' | 24 13/16'' | TX50 | 25 | |
| VGS13700 | - | 13 | 700 | 680 | 0.52 | 27 1/2'' | 26 3/4'' | TX50 | 25 | |
| VGS13750 | - | 13 | 750 | 730 | 0.52 | 29 1/2'' | 28 3/4'' | TX50 | 25 | |
| VGS13800 | - | 13 | 800 | 780 | 0.52 | 31 1/2'' | 30 11/16'' | TX50 | 25 | |
| VGS13850 | - | 13 | 850 | 830 | 0.52 | 33 7/16'' | 32 11/16'' | TX50 | 25 | |
| VGS13900 | - | 13 | 900 | 880 | 0.52 | 35 1/2'' | 34 5/8'' | TX50 | 25 | |
| VGS13950 | - | 13 | 950 | 930 | 0.52 | 37 3/8'' | 36 5/8'' | TX50 | 25 | |
| VGS131000 | - | 13 | 1000 | 980 | 0.52 | 39 3/8'' | 38 9/16'' | TX50 | 25 | |
| VGS131100 | - | 13 | 1100 | 1080 | 0.52 | 43 5/16'' | 42 1/2'' | TX50 | 25 | |
| VGS131200 | - | 13 | 1200 | 1180 | 0.52 | 47 1/4'' | 46 7/16'' | TX50 | 25 | |
| VGS131300 | SELF-DRILLING TIP | 13 | 1300 | 1280 | 0.52 | 51 3/16'' | 50 3/8'' | TX50 | 25 | |
| VGS131400 | SELF-DRILLING TIP | 13 | 1400 | 1380 | 0.52 | 55 1/8'' | 54 5/16'' | TX50 | 25 | |
| VGS131500 | SELF-DRILLING TIP | 13 | 1500 | 1480 | 0.52 | 59 1/16'' | 58 1/4'' | TX50 | 25 |
