BANDA RESILIENTE DE ELEVADAS PRESTACIONES PARA EL AISLAMIENTO ACÚSTICO

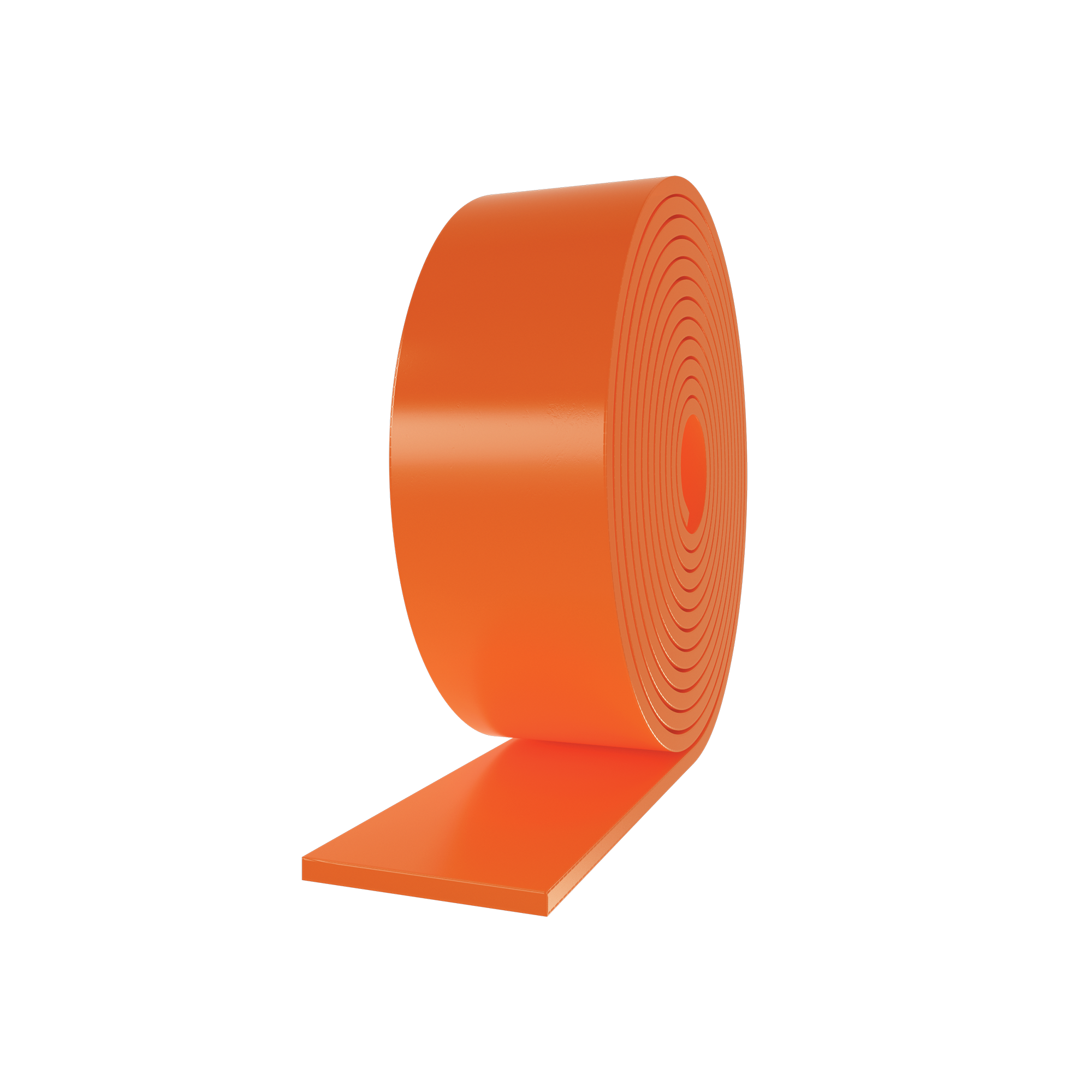

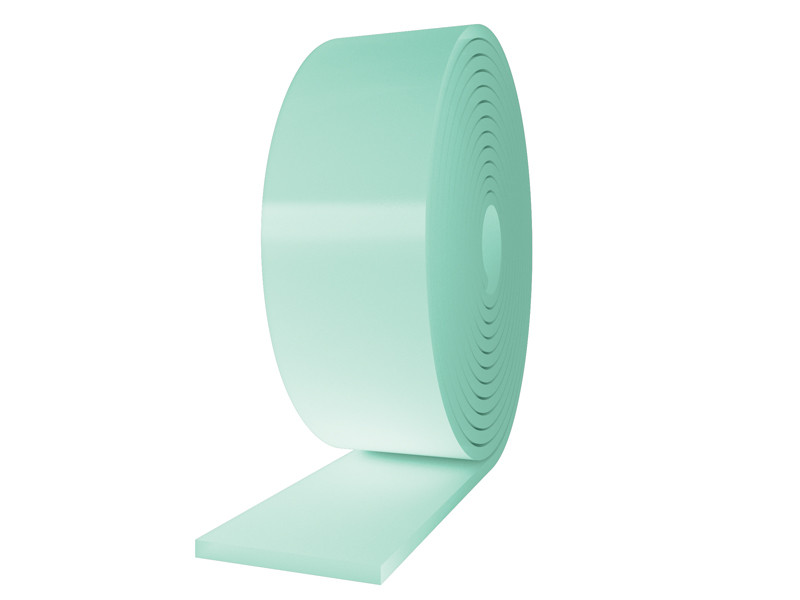

XYLOFON

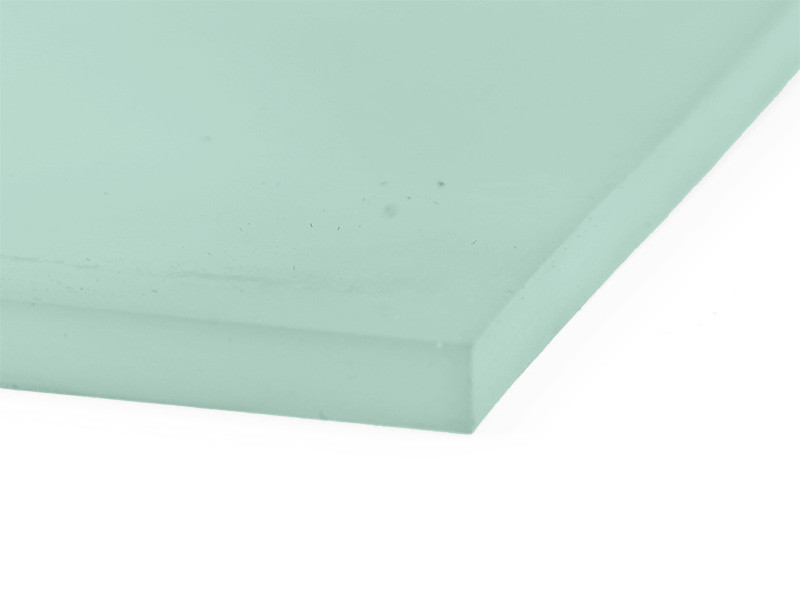

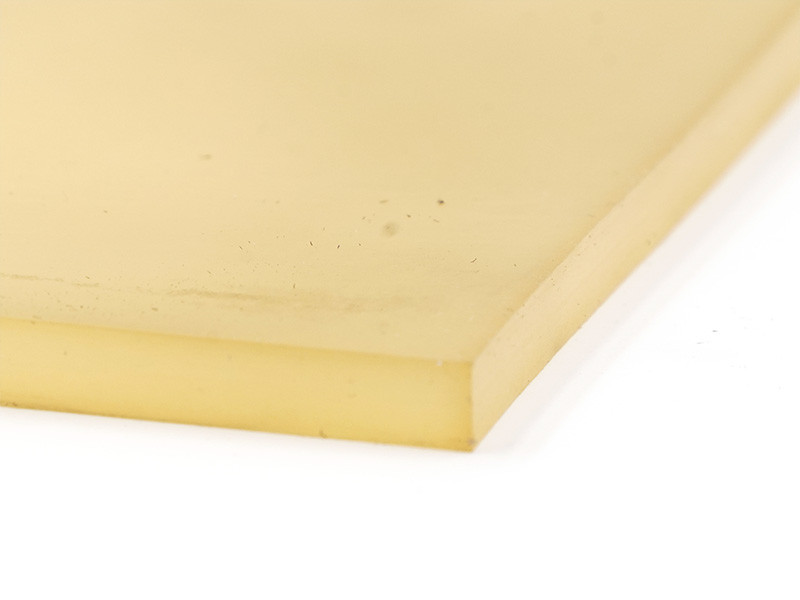

XYLOFON es la banda resilente de elevadas prestaciones que garantiza el confort acústico en estructuras y casas de madera. Realizado en mezcla de poliuretano y disponible en 5 versiones de 35 a 90 shore, según la carga que deba soportar.

Probado y certificado para el uso como capa de desacople y de interrupción mecánica entre materiales de construcción, reduce significativamente la transmisión de ruidos ya sea por vía aérea como así también estructuralmente (superando 15 dB).

Video

El aislamiento acústico es fundamental si buscas una buena calidad de vida. Para la insonorización de tu casa en madera elije XYLOFON.

La instalación de las bandas es sencilla, mediante el uso de herramientas de las mas comunes; su fiabilidad en el tiempo esta garantizada gracias a la homogeneidad del poliuretano, cuya estructura monolítica asegura impermeabilidad al agua y ausencia de deformaciones con el paso del tiempo.

Muy estable químicamente y capaz de mantener su forma original, es garantía de durabilidad sin perdida de eficacia en sus funciones.

El reducido espesor de sus 5 versiones abarca un amplio rango de carga (hasta 6N/mm2) sin influir en las decisiones del diseño y permitiendo deformaciones hasta 1 mm de espesor.

Probado en el FLANKSOUND PROJECT del Centro de Investigación Industrial de Bolonia bajo la norma EN ISO 10848; sujeto también a test en el Instituto ETH de Ginebra ante la resistencia al fuego, ha alcanzado prestaciones iguales a una solución EI 60 sin necesidad de utilizar otros selladores ignífugos. Producto sin VOC o sustancias nocivas. Aplicable también en paneles LVL.

AISLAMIENTO ACÚSTICO Y CONFORT HABITATIVO

En el sector de la construcción el ruido se divide en dos categorías en base al modo en que se transmite:

RUIDO POR VIA AÉREA: el medio que transporta la energía sonora es el aire

RUIDO POR VIA ESTRUCTURAL: el sonido atraviesa la estructura transportando las vibraciones entre habitaciones, también cuando estas no son contiguas.

Las estructuras en madera, como toda construcción liviana, no cuentan con grandes prestaciones acústicas de baja frecuencia, en particular cuando se trata de sonidos de impacto y transmisión de vibraciones estructurales provocadas por elementos de la propia estructura.

Para poder reducir la transmisión de los ruidos es necesario interrumpir la propagación de las vibraciones.

Para lograr este objetivo se recurre a productos resilientes utilizados según el principio de desacople, es decir la acción técnica constructiva mediante la cual se aíslan o se mantienen separados los elementos que, estando a contacto, pudieran provocar la transmisión de vibraciones y como consecuencia el ruido.

Por productos resilientes se entiende las capas de separadores elásticos posicionadas entre elementos rígidos. Su característica principal es impedir la transmisión de las vibraciones a través de la estructura del edificio (por ejemplo, golpes o ruidos de pisadas).

Trabajar a este nivel de la estructura permite resolver el problema desde su inicio, permitiendo mayor flexibilidad y tolerancia en las fases de elaboración y cambio de las capas subsiguientes, como paquetes de aislación térmica y acústica o revestimientos y contraparedes varios.

XYLOFON Y EL DISENO ACÚSTICO
La correcta insonorización de una estructura en madera con la banda resiliente XYLOFON puede ser proyectada con MYProject, el practico y confiable software dedicado a los diseñadores profesionales. Entre sus funciones, el modulo Acústica permite calcular el aislamiento acústico adecuado y la forma de lograrlo. Sucesivamente, permite exportar el proyecto en formato CAD e imprimir un informe de calculo personalizado con el logo del Estudio.

Con MyProject el diseño acústico de una casa en madera es sencilla. Específicamente el software da la posibilidad de:

• Diseñar el aislamiento acústico en distintas escalas de proyecto;

• Calcular el índice de reducción de la vibración según standard EN ISO 12354;

• Calcular la banda resiliente XYLOFON y representarlo sobre una planta imprimible para su correcta instalación;

• Calcular la solución de aislamiento acústico tanto por estructura a bastidor como por estructura en XLAM;

• Importar file .dxf con reconocimiento automático de paredes y dimensiones;

• Imprimir informe técnico completo de computo y gráficos de rendimiento;

Características

Material Mezcla de poliuretano monolítica de 35 a 90 shore
Espesor 6,0 mm
Dimensiones Tiras de 80 a 140 mm
Carga linear aplicable de 2,0 mm a 630 kN/m
Rendimiento acústico ★ ★ ★ ★ ★
Estabilidad en el tiempo ★ ★ ★ ★ ★

Documentación

Ficha técnica
Especificaciones técnicas

XYLOFON

CÓDIGO versión B
[mm]
L
[m]
s
[mm]
unid.
XYL35080 35 SHORE 80 3.66 6 1
XYL35100 35 SHORE 100 3.66 6 1
XYL35120 35 SHORE 120 3.66 6 1
XYL35140 35 SHORE 140 3.66 6 1
XYL50080 50 SHORE 80 3.66 6 1
XYL50100 50 SHORE 100 3.66 6 1
XYL50120 50 SHORE 120 3.66 6 1
XYL50140 50 SHORE 140 3.66 6 1
XYL70080 70 SHORE 80 3.66 6 1
XYL70100 70 SHORE 100 3.66 6 1
XYL70120 70 SHORE 120 3.66 6 1
XYL70140 70 SHORE 140 3.66 6 1
XYL80080 80 SHORE 80 3.66 6 1
XYL80100 80 SHORE 100 3.66 6 1
XYL80120 80 SHORE 120 3.66 6 1
XYL80140 80 SHORE 140 3.66 6 1
XYL90080 90 SHORE 80 3.66 6 1
XYL90100 90 SHORE 100 3.66 6 1
XYL90120 90 SHORE 120 3.66 6 1
XYL90140 90 SHORE 140 3.66 6 1

Specifications

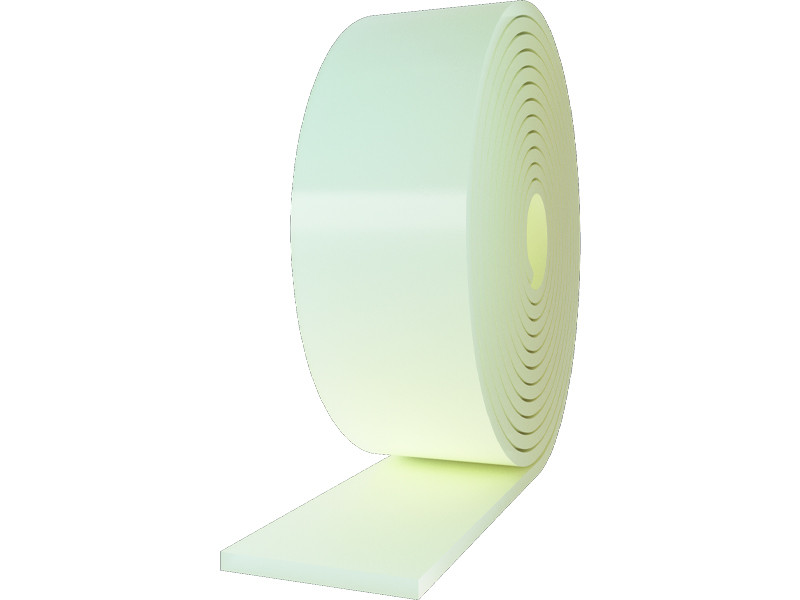

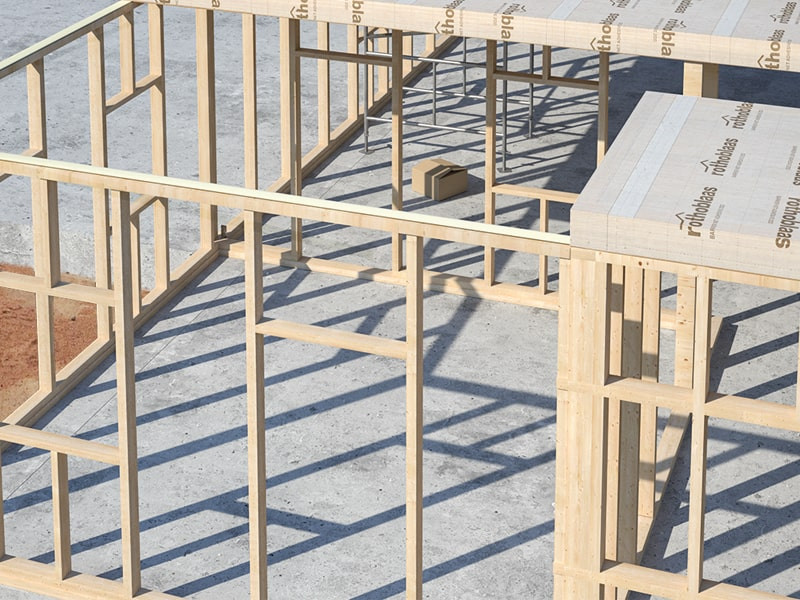

XYLOFON 35

Suministro y colocación de perfil insonorizante de altas prestaciones para el aislamiento acústico, tipo XYLOFON 35

Composición:

  • Mezcla poliuretánica de estructura monolítica estable y altamente impermeable al agua 35 shore. Producto exento de VOC o sustancias nocivas. Extremadamente estable quí y exente de deformaciones con el pasar del tiempo.

Propiedad:

  • Reacción al fuego : classe E
  • Módulo elástico al 10% (Mpa) : 2,74
  • Creep : < 0,5 %
  • Factor de amortiguación Tan : 0,177

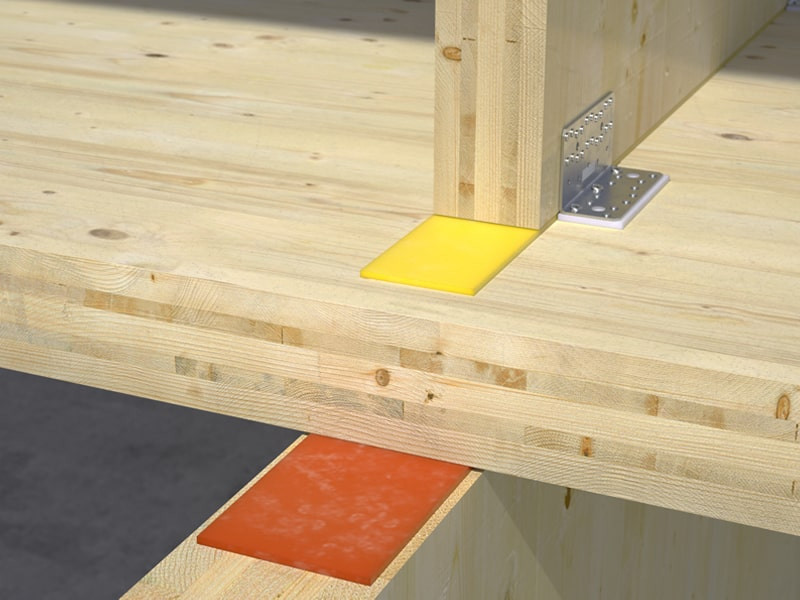

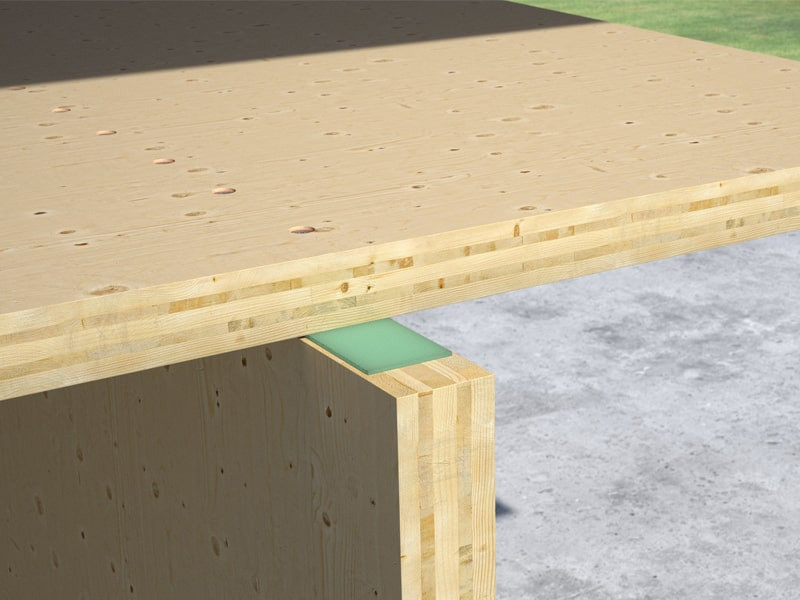

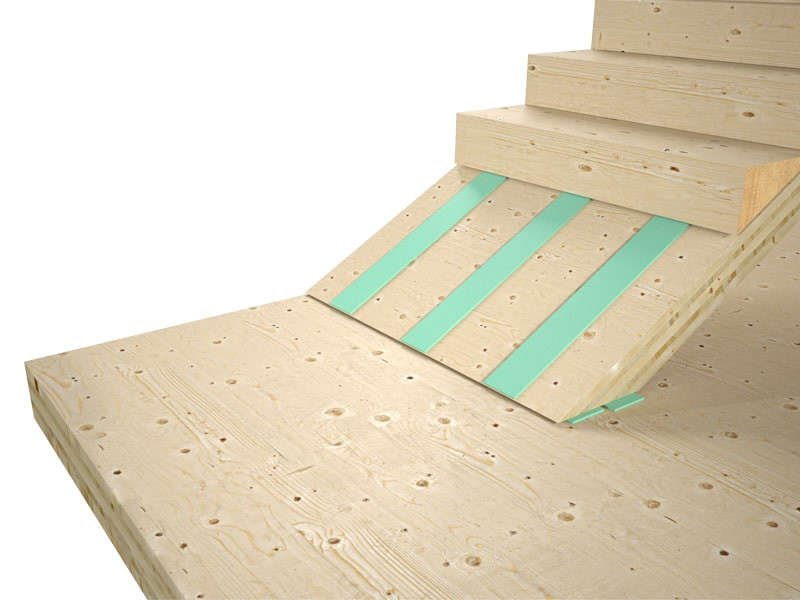

Indicada para la colocación entre madera y madera para crear una separación física y mecánica entre los dos elementos y, así, evitar la transmisión de las vibraciones provocadas por el pisoteo. Para aumentar la capacidad de absorción de las vibraciones es aconsejable colocar el perfil debajo y encima del forjado de madera. Extender el perfil sobre la sección superior de la pared y fijarlo mecánicamente con grapas cada 40/60 cm. Luego, colocar el panel horizontal del forjado y repetir la operación.

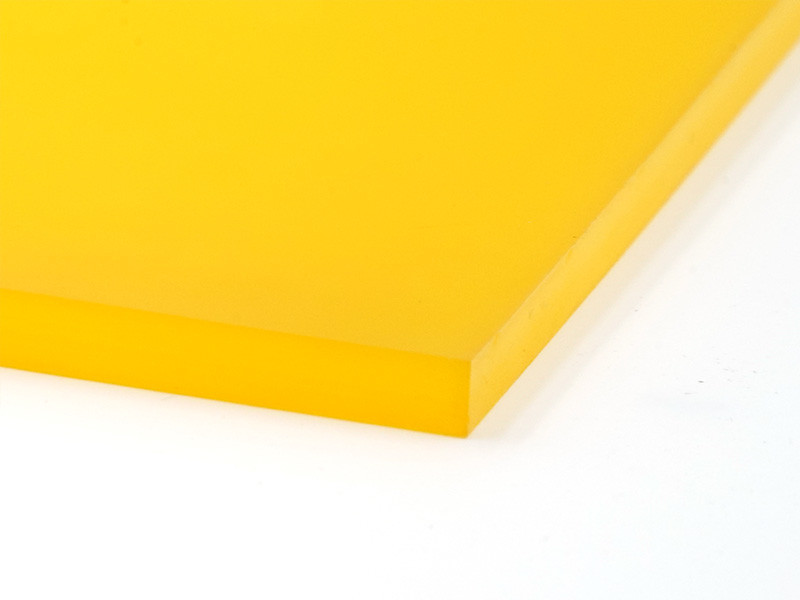

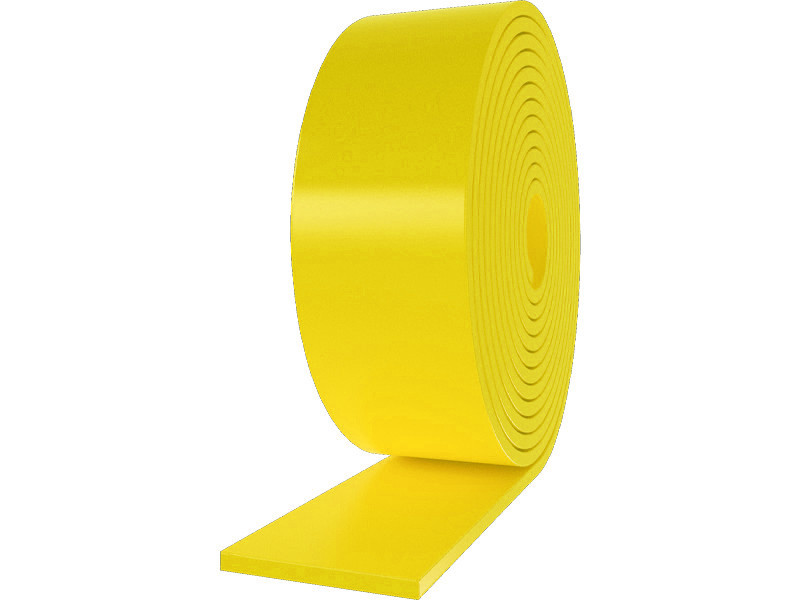

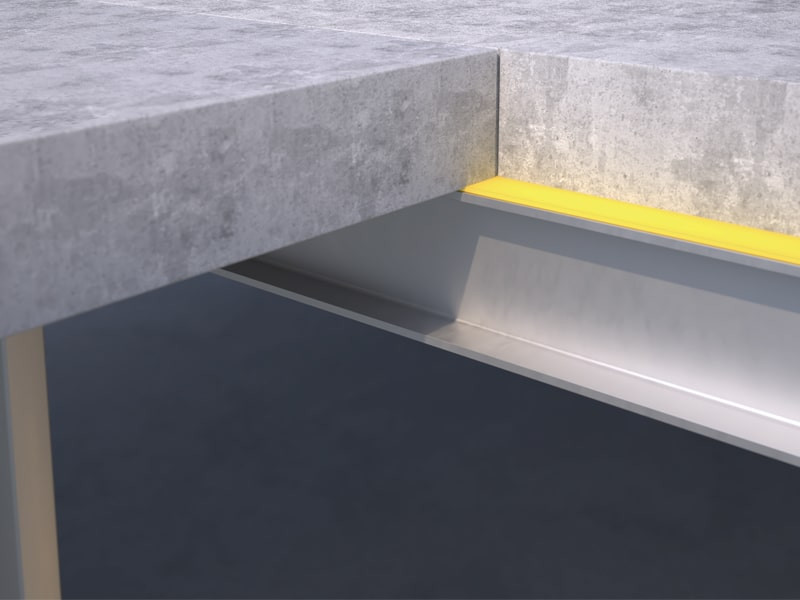

XYLOFON 50

Suministro y colocación de perfil insonorizante de altas prestaciones para el aislamiento acústico, tipo XYLOFON 50

Composición:

  • Mezcla poliuretánica de estructura monolítica estable y altamente impermeable al agua 50 shore. Producto exento de VOC o sustancias nocivas. Extremadamente estable quí y exente de deformaciones con el pasar del tiempo.

Propiedad:

  • Reacción al fuego : classe E
  • Módulo elástico al 10% (Mpa) : 6,74
  • Creep : < 0,5 %
  • Factor de amortiguación Tan : 0,132

Indicada para la colocación entre madera y madera para crear una separación física y mecánica entre los dos elementos y, así, evitar la transmisión de las vibraciones provocadas por el pisoteo. Para aumentar la capacidad de absorción de las vibraciones es aconsejable colocar el perfil debajo y encima del forjado de madera. Extender el perfil sobre la sección superior de la pared y fijarlo mecánicamente con grapas cada 40/60 cm. Luego, colocar el panel horizontal del forjado y repetir la operación.

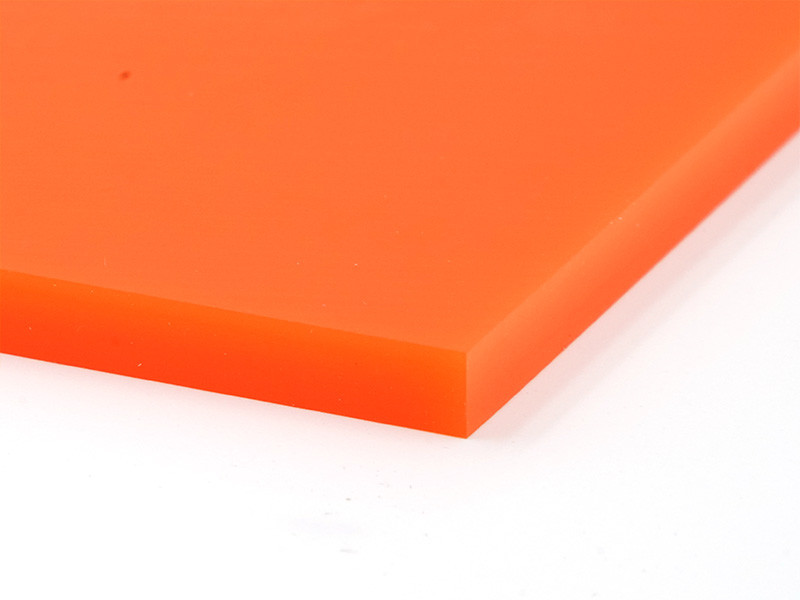

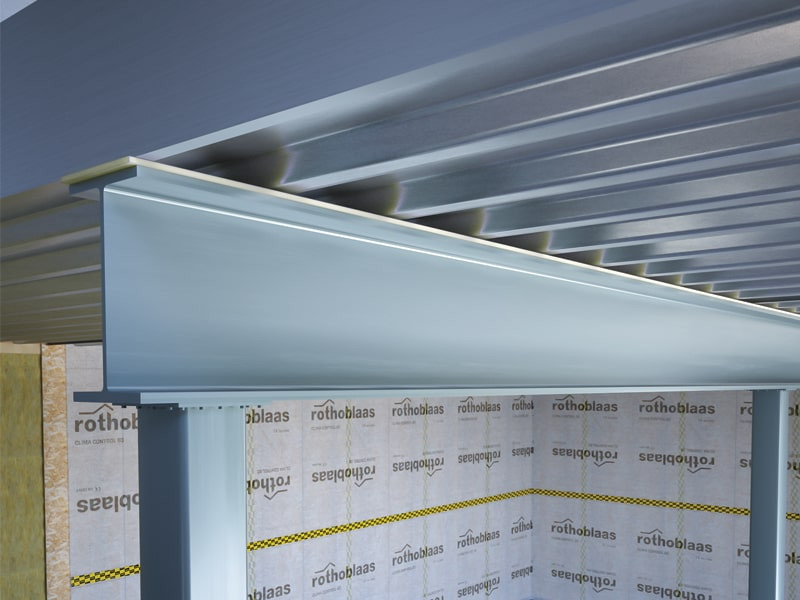

XYLOFON 70

Suministro y colocación de perfil insonorizante de altas prestaciones para el aislamiento acústico, tipo XYLOFON 70

Composición:

  • Mezcla poliuretánica de estructura monolítica estable y altamente impermeable al agua 70 shore. Producto exento de VOC o sustancias nocivas. Extremadamente estable quí y exente de deformaciones con el pasar del tiempo.

Propiedad:

  • Reacción al fuego : classe E
  • Módulo elástico al 10% (Mpa) : 20,5
  • Creep : < 0,5 %
  • Factor de amortiguación Tan : 0,101

Indicada para la colocación entre madera y madera para crear una separación física y mecánica entre los dos elementos y, así, evitar la transmisión de las vibraciones provocadas por el pisoteo. Para aumentar la capacidad de absorción de las vibraciones es aconsejable colocar el perfil debajo y encima del forjado de madera. Extender el perfil sobre la sección superior de la pared y fijarlo mecánicamente con grapas cada 40/60 cm. Luego, colocar el panel horizontal del forjado y repetir la operación.

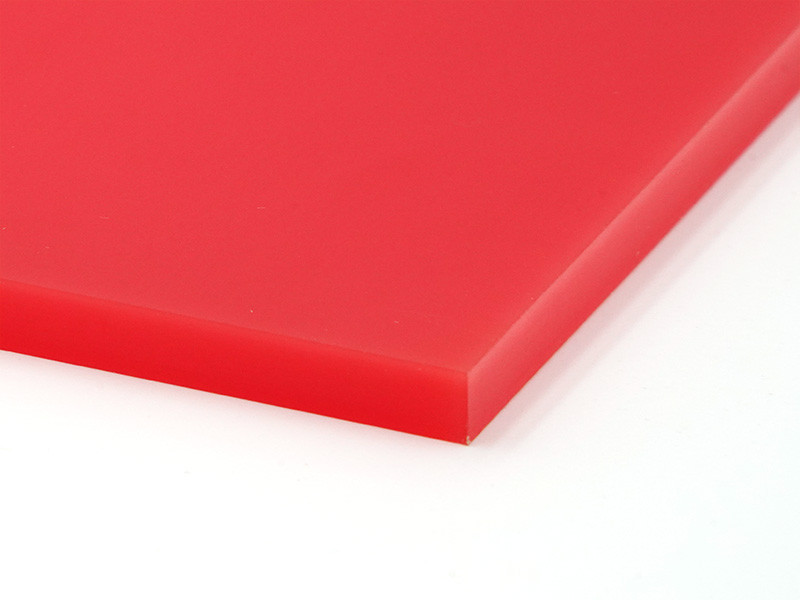

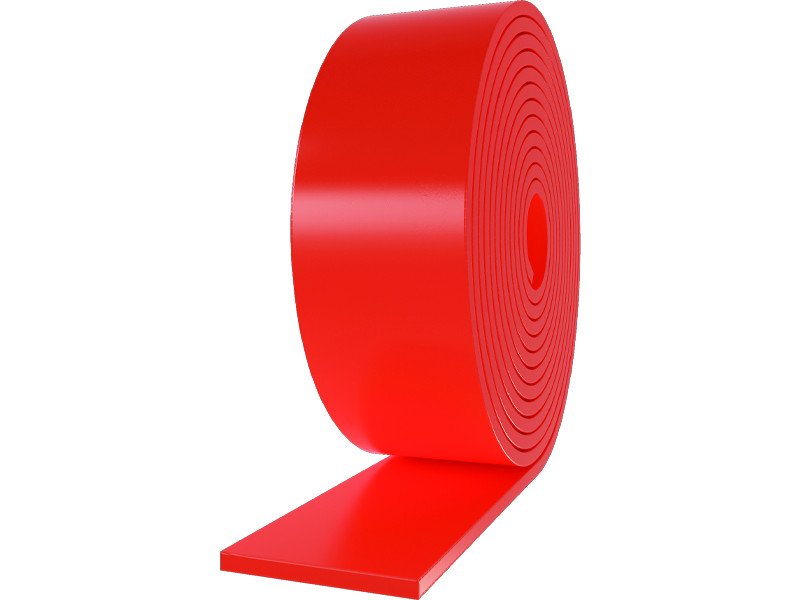

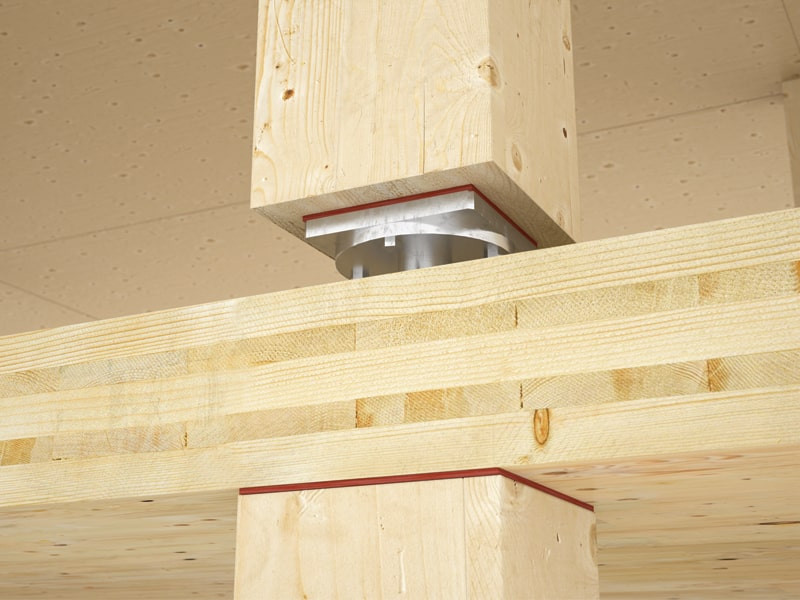

XYLOFON 80

Suministro y colocación de perfil insonorizante de altas prestaciones para el aislamiento acústico, tipo XYLOFON 80

Composición:

  • Mezcla poliuretánica de estructura monolítica estable y altamente impermeable al agua 80 shore. Producto exento de VOC o sustancias nocivas. Extremadamente estable quí y exente de deformaciones con el pasar del tiempo.

Propiedad:

  • Reacción al fuego : classe E
  • Módulo elástico al 10% (Mpa) : 24,3
  • Creep : < 0,5 %
  • Factor de amortiguación Tan : 0,134

Indicada para la colocación entre madera y madera para crear una separación física y mecánica entre los dos elementos y, así, evitar la transmisión de las vibraciones provocadas por el pisoteo. Para aumentar la capacidad de absorción de las vibraciones es aconsejable colocar el perfil debajo y encima del forjado de madera. Extender el perfil sobre la sección superior de la pared y fijarlo mecánicamente con grapas cada 40/60 cm. Luego, colocar el panel horizontal del forjado y repetir la operación.

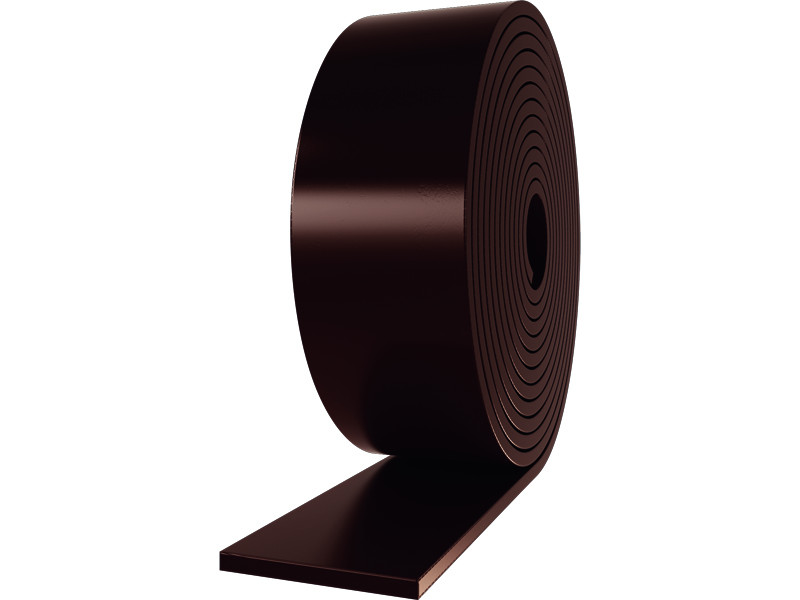

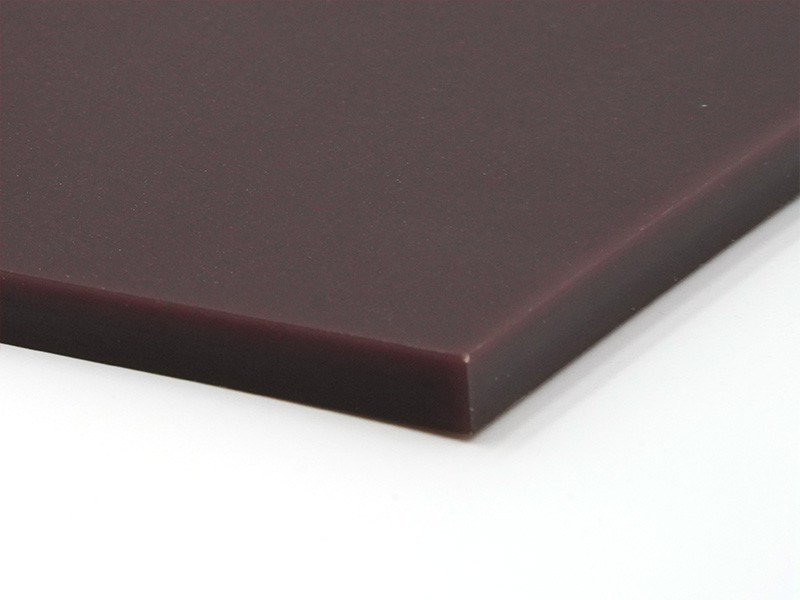

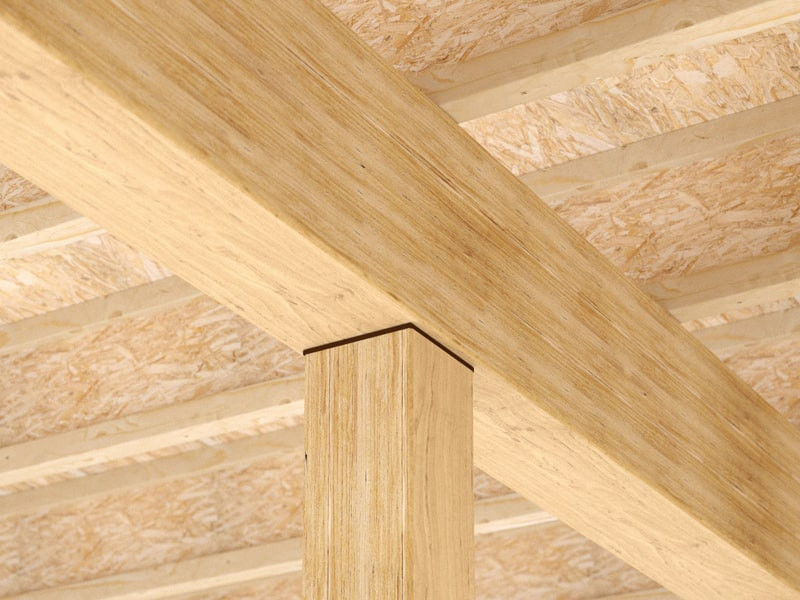

XYLOFON 90

Suministro y colocación de perfil insonorizante de altas prestaciones para el aislamiento acústico, tipo XYLOFON 90

Composición:

  • Mezcla poliuretánica de estructura monolítica estable y altamente impermeable al agua 90 shore. Producto exento de VOC o sustancias nocivas. Extremadamente estable quí y exente de deformaciones con el pasar del tiempo.

Propiedad:

  • Reacción al fuego : classe E
  • Módulo elástico al 10% (Mpa) : 43,5
  • Creep : < 0,5 %
  • Factor de amortiguación Tan : 0,23

Indicada para la colocación entre madera y madera para crear una separación física y mecánica entre los dos elementos y, así, evitar la transmisión de las vibraciones provocadas por el pisoteo. Para aumentar la capacidad de absorción de las vibraciones es aconsejable colocar el perfil debajo y encima del forjado de madera. Extender el perfil sobre la sección superior de la pared y fijarlo mecánicamente con grapas cada 40/60 cm. Luego, colocar el panel horizontal del forjado y repetir la operación.
