AISLAMIENTO PARA SUELOS DE EPDM DE ALTAS PRESTACIONES PIANO
Aislamiento acústico de forjado en estructuras ligeras y con cargas elevadas
PIANO es la banda resiliente de EPDM para el aislamiento para suelos, paredes y elementos estructurales de madera, acero y albañilería. Disponible en 5 versiones, cubre un amplio intervalo de cargas: desde forjados ligeros y suelos flotantes hasta edificios multipisos con cargas elevadas. Algunas versiones se suministran precortadas para obtener varios anchos con el mismo producto. Se realiza en diferentes formas y colores para identificar de inmediato la versión más adecuada en la obra.
Mejora acústica probada > 4 dB (Δl,ij, EN ISO 10848).
Marcado CE según ETA-23/0193.
Datos técnicos del aislamiento acústico de forjado PIANO: versiones, cargas y prestaciones

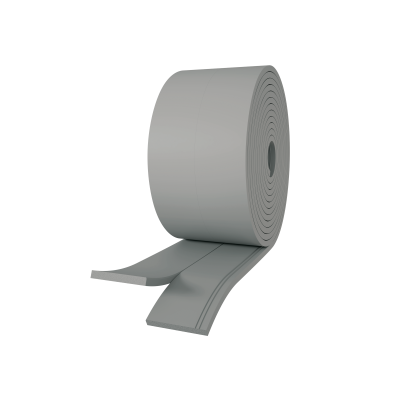

PIANO es la banda para el aislamiento para suelos realizado de EPDM extruido y expandido, espesor 6 mm, sin VOC, con elevada estabilidad química y resistencia a los rayos UV. La mezcla elástica compensa las dilataciones de la madera a lo largo del tiempo. Atenúa las vibraciones tanto en condiciones estáticas como dinámicas, con una reducción teórica de hasta 10 dB cuando se utiliza como producto antivibración. Se coloca con grapas, PRIMER SPRAY, DOUBLE BAND o en rastreles en seco.
Prestaciones por versión (Δl,ij > 4 dB, ISO 10848):

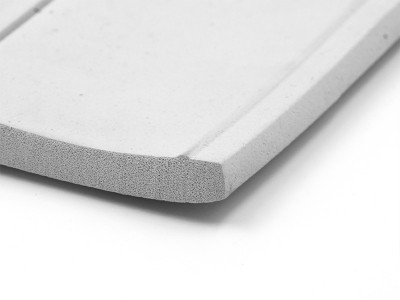

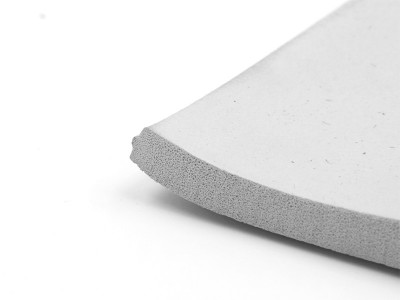

— PIANO A · cargas bajas · Ec 0,23 MPa · carga acústica 0,008–0,052 N/mm² · carga máx. 0,15 N/mm²

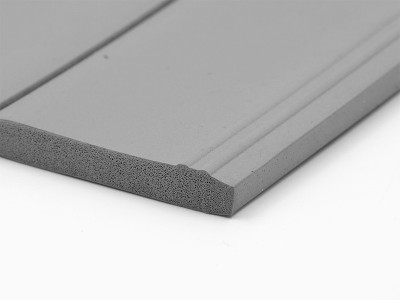

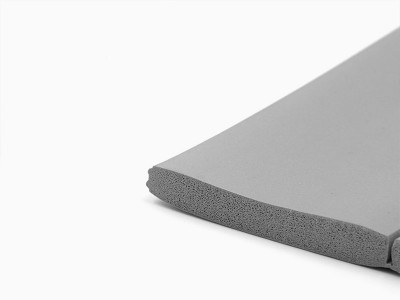

— PIANO B · cargas bajas · Ec 1,08 MPa · carga acústica 0,04–0,27 N/mm² · carga máx. 0,85 N/mm²

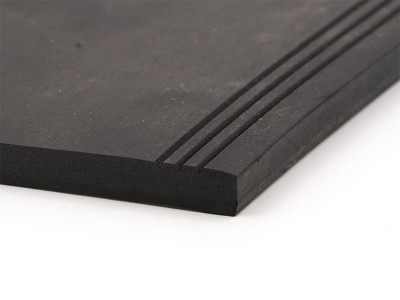

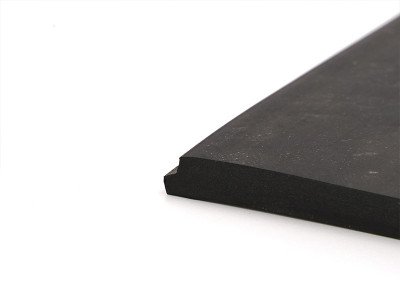

— PIANO C · cargas medias · Ec 7,92 MPa · carga acústica 0,26–1,4 N/mm² · carga máx. 12,07 N/mm²

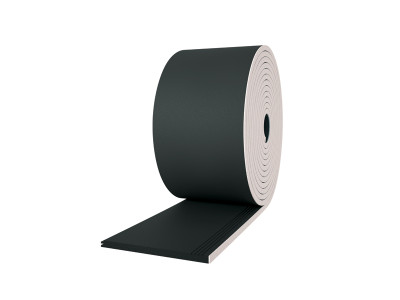

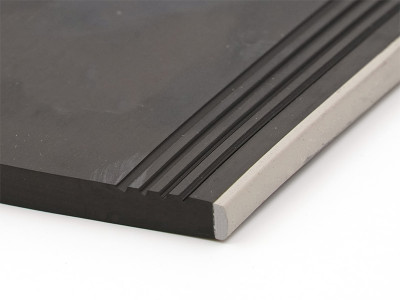

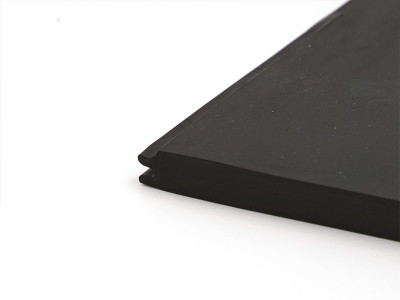

— PIANO D · cargas elevadas · Ec 22,1 MPa · carga acústica 1,2–2,28 N/mm² · carga máx. 16,9 N/mm²

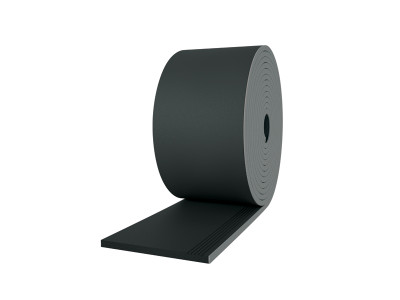

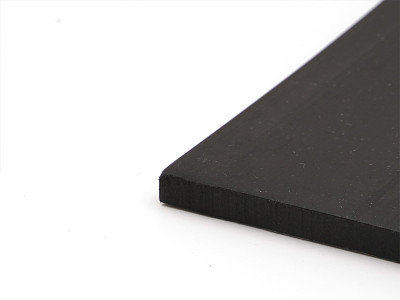

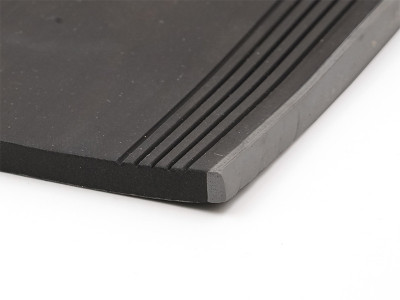

— PIANO E · cargas elevadas y multipisos · Ec 24,76 MPa · carga acústica 1,8–3,2 N/mm² · carga máx. 17,07 N/mm²
Reacción al fuego clase E (EN 13501-1). Aislamiento acústico de forjado probado en uniones madera-madera con tornillos y clavos.
Después de seguir un estricto procedimiento normativo, ha sido probado y certificado de acuerdo con ETA-23/0193.

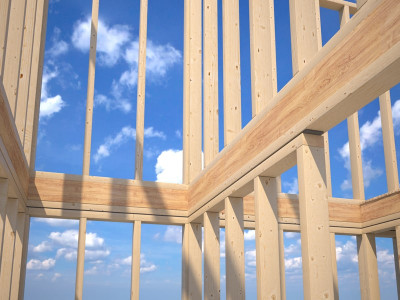

Aislamiento para suelos ligeros de timber frame: ¿qué versión de PIANO elegir?

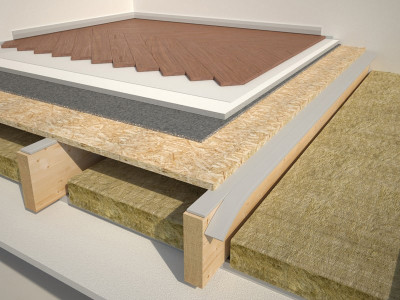

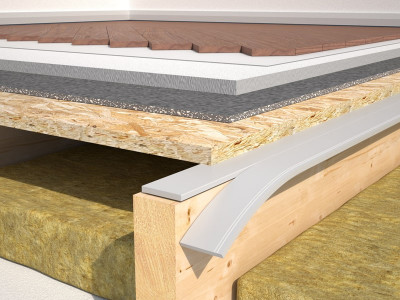

Para forjados ligeros y timber frame, PIANO A y PIANO B son adecuados, también en caso de suelos flotantes. La versión debe elegirse sumando el valor de la carga permanente al 50 % del valor característico de la carga accidental de acuerdo con la norma EN ISO 12354.

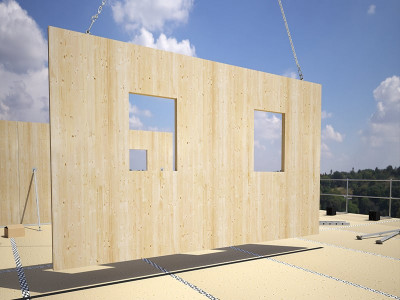

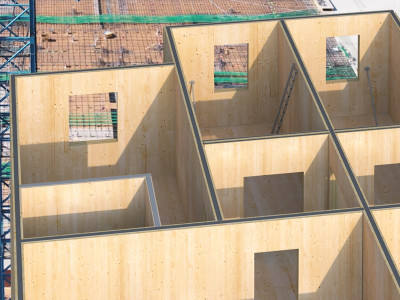

Aislamiento acústico de forjado de CLT y LVL con cargas variables: ¿cómo orientarse?
En los forjados de CLT y LVL, las cargas varían en función del número de pisos y de la luz. PIANO C cubre cargas acústicas de hasta 1,4 N/mm²; PIANO D y PIANO E están indicados para estructuras macizas multipisos con cargas de hasta 3,2 N/mm². Las versiones precortadas reducen los descartes en la obra.
Aislamiento acústico de forjado en edificios multipisos: ¿PIANO o XYLOFON?
PIANO es la solución con la mejor relación coste-prestaciones para el aislamiento acústico de forjado con una mejora > 4 dB.
XYLOFON está indicado cuando el proyecto requiere prestaciones más elevadas, hasta 10,6 dB, o debe aplicarse en paredes y uniones estructurales. La elección depende de la carga, la estructura y el objetivo acústico.
Documentación
-
Ficha técnica
-
Manual Técnico
-
Certification ETA
-
Timber connections with Xylofon
PIANO
| CÓDIGO | B
[mm]
|
L
[m]
|
s
[mm]
|
unid. |
DOP/DOC
|
|---|---|---|---|---|---|
| PIANOA4040 | 80 | 10 | 6 | 1 | |
| PIANOA5050 | 100 | 10 | 6 | 1 | |
| PIANOA6060 | 120 | 10 | 6 | 1 | |
| PIANOA140 | 140 | 10 | 6 | 1 | |
| PIANOB4040 | 80 | 10 | 6 | 1 | |
| PIANOB5050 | 100 | 10 | 6 | 1 | |
| PIANOB6060 | 120 | 10 | 6 | 1 | |
| PIANOB140 | 140 | 10 | 6 | 1 | |
| PIANOC080 | 80 | 10 | 6 | 1 | |
| PIANOC100 | 100 | 10 | 6 | 1 | |
| PIANOC120 | 120 | 10 | 6 | 1 | |
| PIANOC140 | 140 | 10 | 6 | 1 | |
| PIANOD080 | 80 | 10 | 6 | 1 | |
| PIANOD100 | 100 | 10 | 6 | 1 | |
| PIANOD120 | 120 | 10 | 6 | 1 | |
| PIANOD140 | 140 | 10 | 6 | 1 | |
| PIANOE080 | 80 | 10 | 6 | 1 | |
| PIANOE100 | 100 | 10 | 6 | 1 | |
| PIANOE120 | 120 | 10 | 6 | 1 | |
| PIANOE140 | 140 | 10 | 6 | 1 |
Especificaciones técnicas
*PIANO
Suministro y colocación de la banda resiliente para el aislamiento acústico, tipo PIANO.
Geometría
-
B (mm) = 80 ÷ 140
-
L (m) = 10
-
s (mm) = 6
Propiedades
-
Mejora acústica Δl,ij [dB]: > 4
-
Compresión a 3 mm de deformación (N/mm^2): 0,15 ÷ 17,07
-
Reacción al fuego: clase E
-
Hidroabsorción después de 48 h: < 4,25%
Normativas y certificaciones
Marcado CE según ETA_23/0193
Descripción
Banda resiliente para el aislamiento acústico que reduce las vibraciones, tanto en el interior de forjados ligeros como en edificios más complejos y con cargas elevadas. Gracias a la mezcla expandida y extrudida de EPDM, garantiza valores elevados de mejora acústica. Su elasticidad permite compensar las dilataciones de la madera y de la estructura, mientras que la sección compacta hace que sea más estable al aplastamiento. Actúa como elemento antivibrante gracias a su capacidad de absorber y disipar la energía del sistema, tanto en condiciones estáticas como dinámicas. No contiene VOC y es estable a los rayos UV.
Colocación

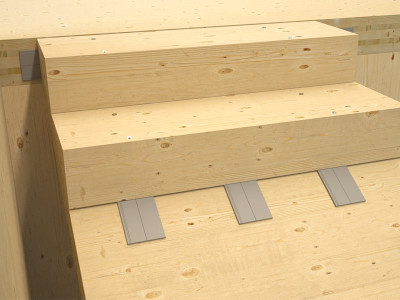

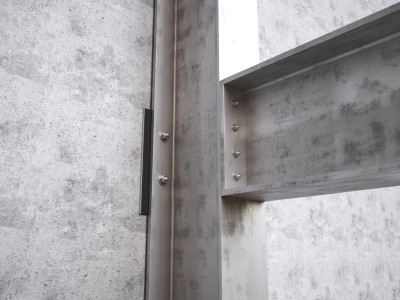

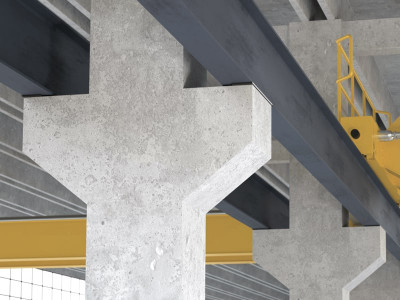

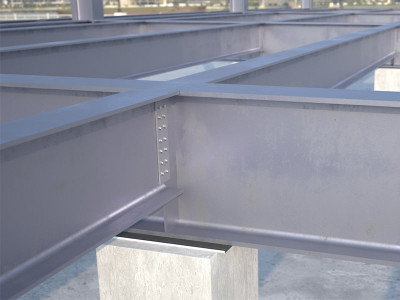

Se aplica sobre forjados ligeros, timber frame, estructuras de entramado y macizas, como CLT o LVL; también se puede aplicar sobre acero y hormigón usando un producto como PRIMER SPRAY o una cinta biadhesiva como DOUBLE BAND. Para minimizar la propagación de las vibraciones a través de la estructura, es aconsejable aplicar la banda resiliente tanto encima como debajo del forjado.
También se puede aplicar en paquetes de forjado en seco, colocándolo en el intradós o extradós de los rastreles. Para más información sobre la colocación, consultar las instrucciones específicas proporcionadas por el proveedor.
