Línea de vida para madera: sistemas anticaídas para estructuras de madera
H-RAIL y trabajo en suspensión para estructuras de madera: un ejemplo en Dinamarca
Instalar una línea de vida sobre soportes o capas de fondo de madera implica diseñar un sistema anticaídas permanente, teniendo presentes las características específicas de este material. A diferencia de lo que ocurre en el hormigón o el acero, instalar una línea de vida sobre madera requiere un enfoque técnico específico, que tenga en cuenta las propiedades mecánicas del material y el comportamiento del anclaje a lo largo del tiempo.

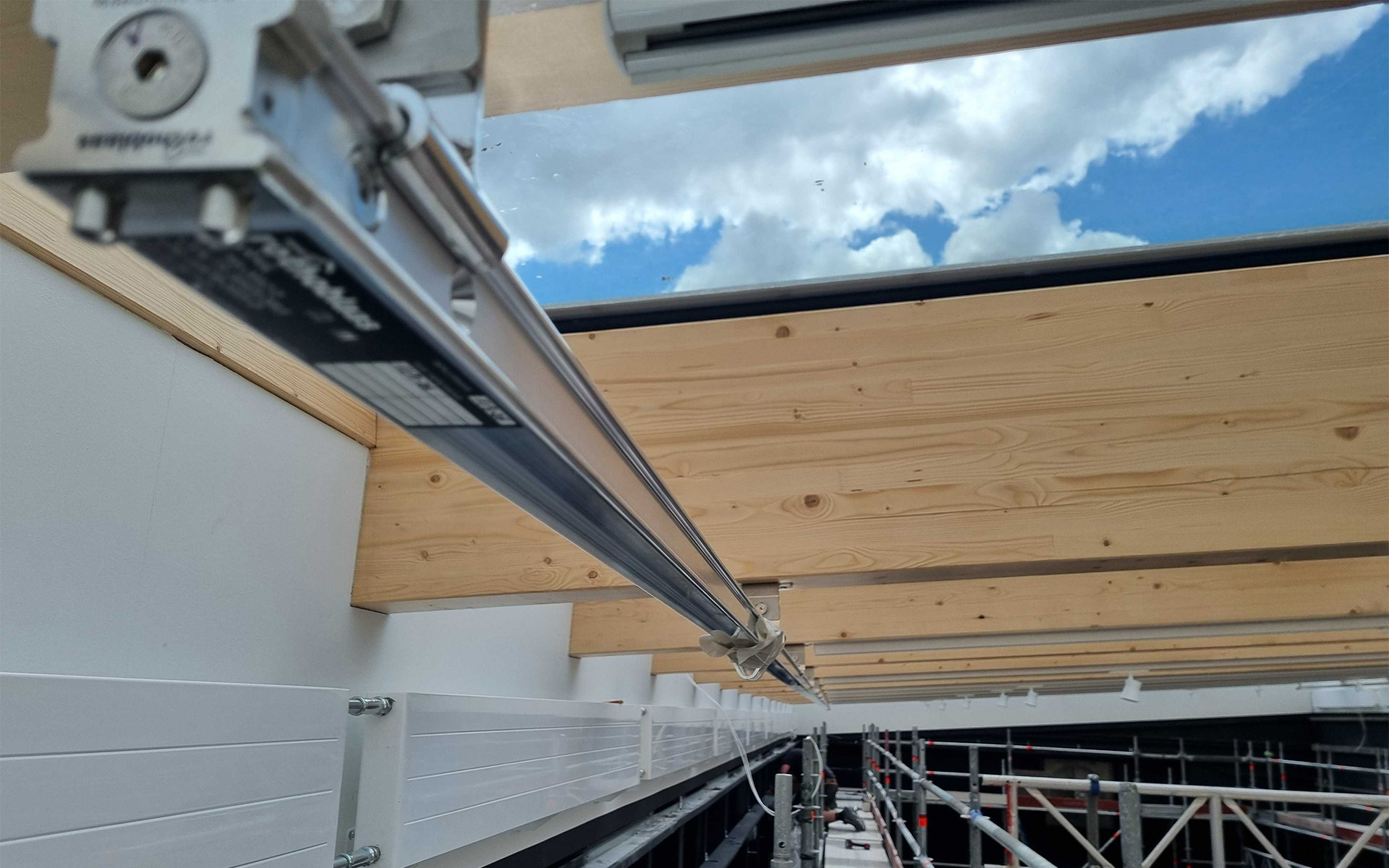

Rothoblaas ofrece sistemas de anclaje certificados para estructuras de madera, que se utilizan en edificios de toda Europa. En Dinamarca, la empresa Rebteknikeren ApS instaló el sistema H-RAIL combinado con el punto de anclaje WING en una estructura de madera con grandes luces, para poder trabajar en suspensión, siendo esta la solución principal elegida para realizar las posteriores operaciones de mantenimiento.
Desafíos técnicos de una línea de vida para madera
La madera es un material anisotrópico y está expuesta a variaciones higrotérmicas: los cambios continuos de humedad y temperatura modifican su volumen a largo plazo con el riesgo de que los tornillos se aflojen progresivamente y se comprometa la estabilidad del anclaje. A diferencia de lo que ocurre en el hormigón, el deterioro de un nudo en la madera puede ser difícil de detectar visualmente.
En caso de caída, la fuerza del impacto transmitida al soporte puede superar con creces los 10 kN. En una viga de madera, un anclaje rígido genera cargas torsionales y de corte localizadas, que pueden romper las fibras o provocar fallos parciales. Otro factor crítico es la estanquidad de las láminas: perforar las capas impermeables para llegar al eje neutro de las superficies de madera puede crear puentes térmicos y puntos de filtración que, a su vez, pueden provocar podredumbre interna con el tiempo.
Por estas razones, al diseñar una línea de vida para madera, se ha de tener en cuenta no solo el producto, sino también el sistema en su conjunto, desde la fijación hasta la distribución de la carga, pasando por la integridad de la estratigrafía de la cubierta.
Línea de vida con riel para madera: el sistema H-RAIL

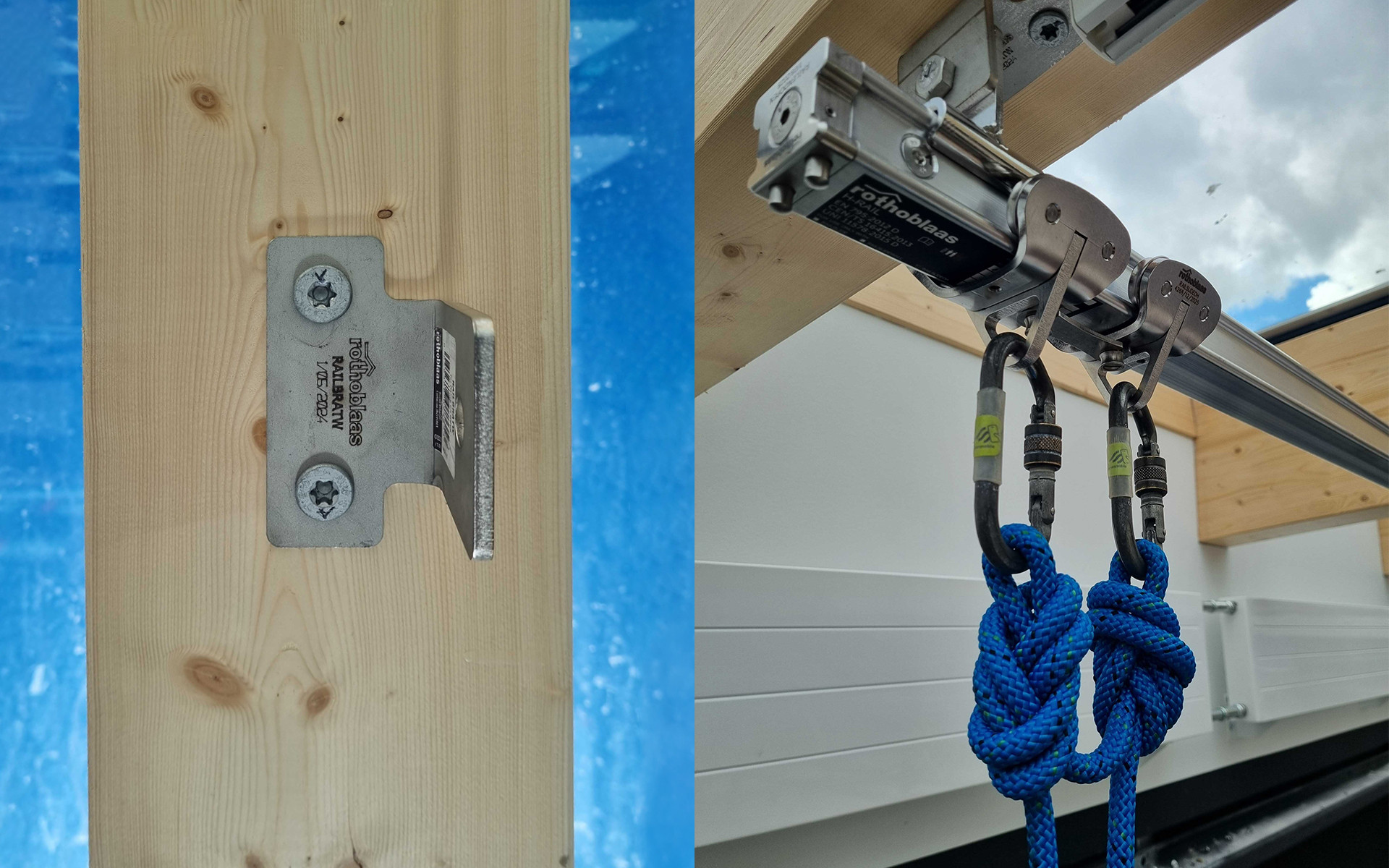

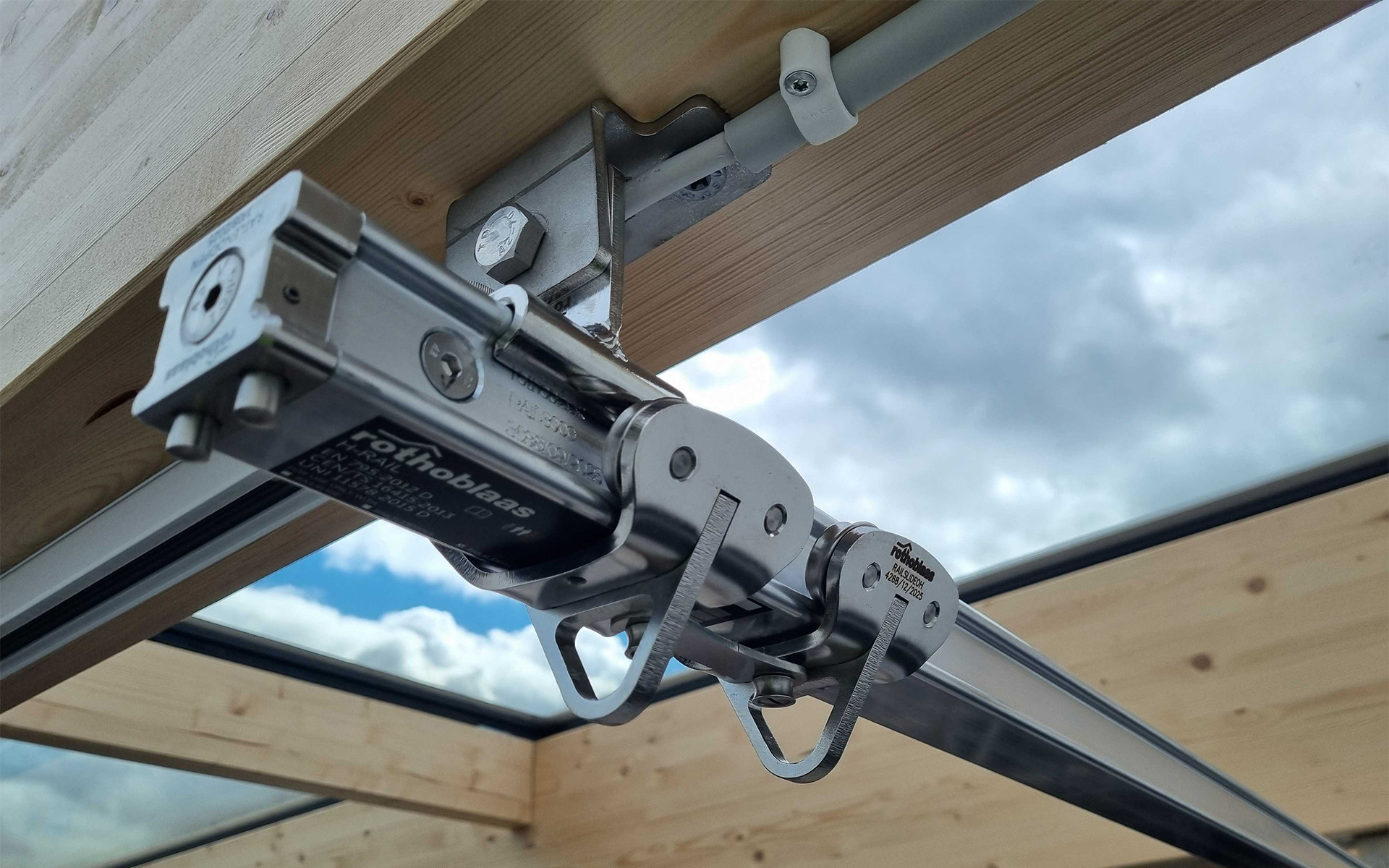

La línea de vida con riel H-RAIL es un sistema anticaídas rígido y modular que permite crear líneas de anclaje horizontales con un reducido número de fijaciones. La distribución de la carga en varios puntos de apoyo hace que H-RAIL sea especialmente adecuado para estructuras de madera, en las que concentrar las fuerzas en un solo nudo aumenta el riesgo de dañar las fibras.
El sistema es modular y es posible adaptarlo a diferentes geometrías: el riel se puede configurar con recorridos rectos o curvos, con radios de curvatura personalizables y ángulos de 90° a 180°. H-RAIL está disponible en colores RAL personalizados y anodización en diferentes acabados, para poder integrarlo en estructuras arquitectónicas sin impactar visualmente.

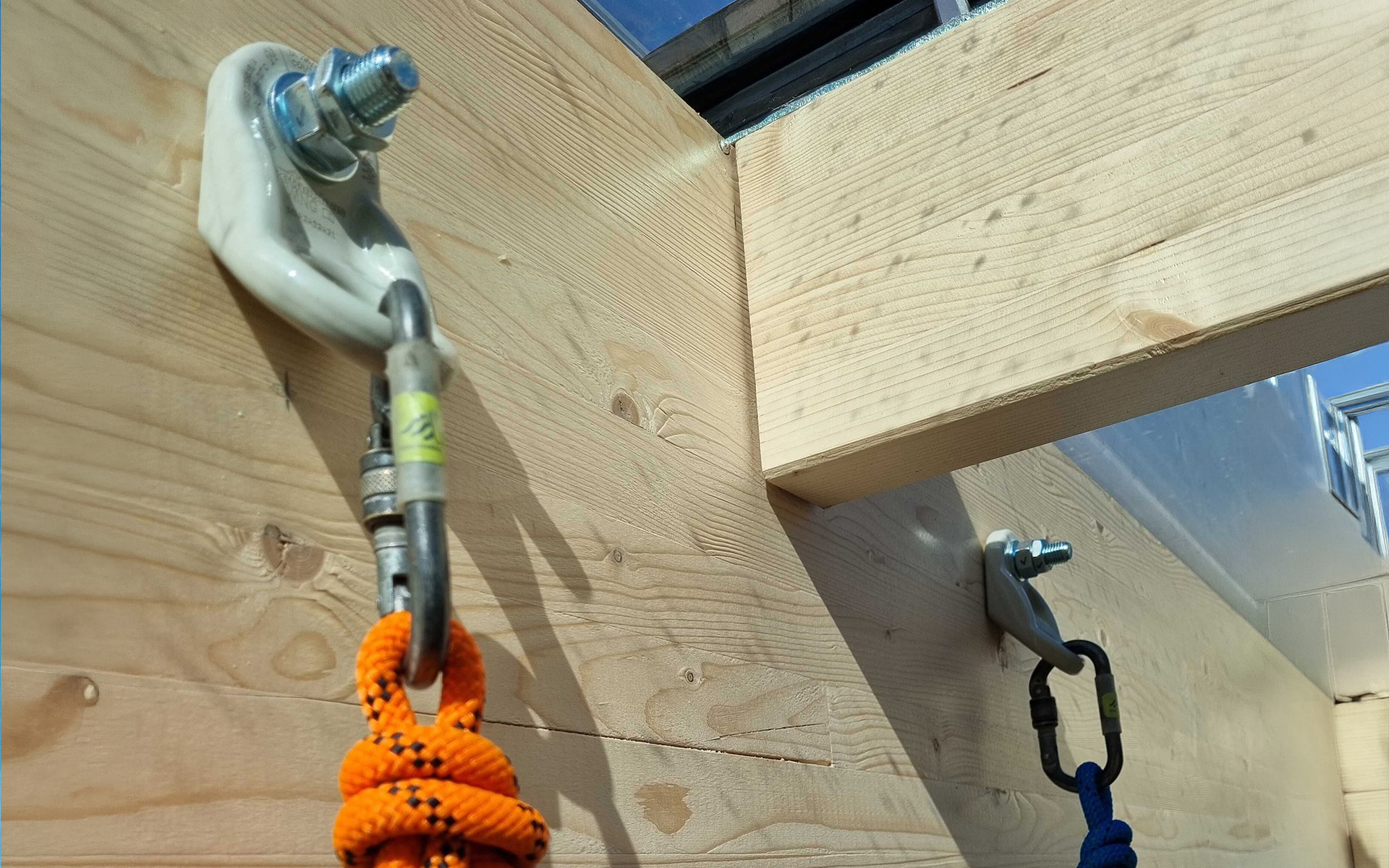

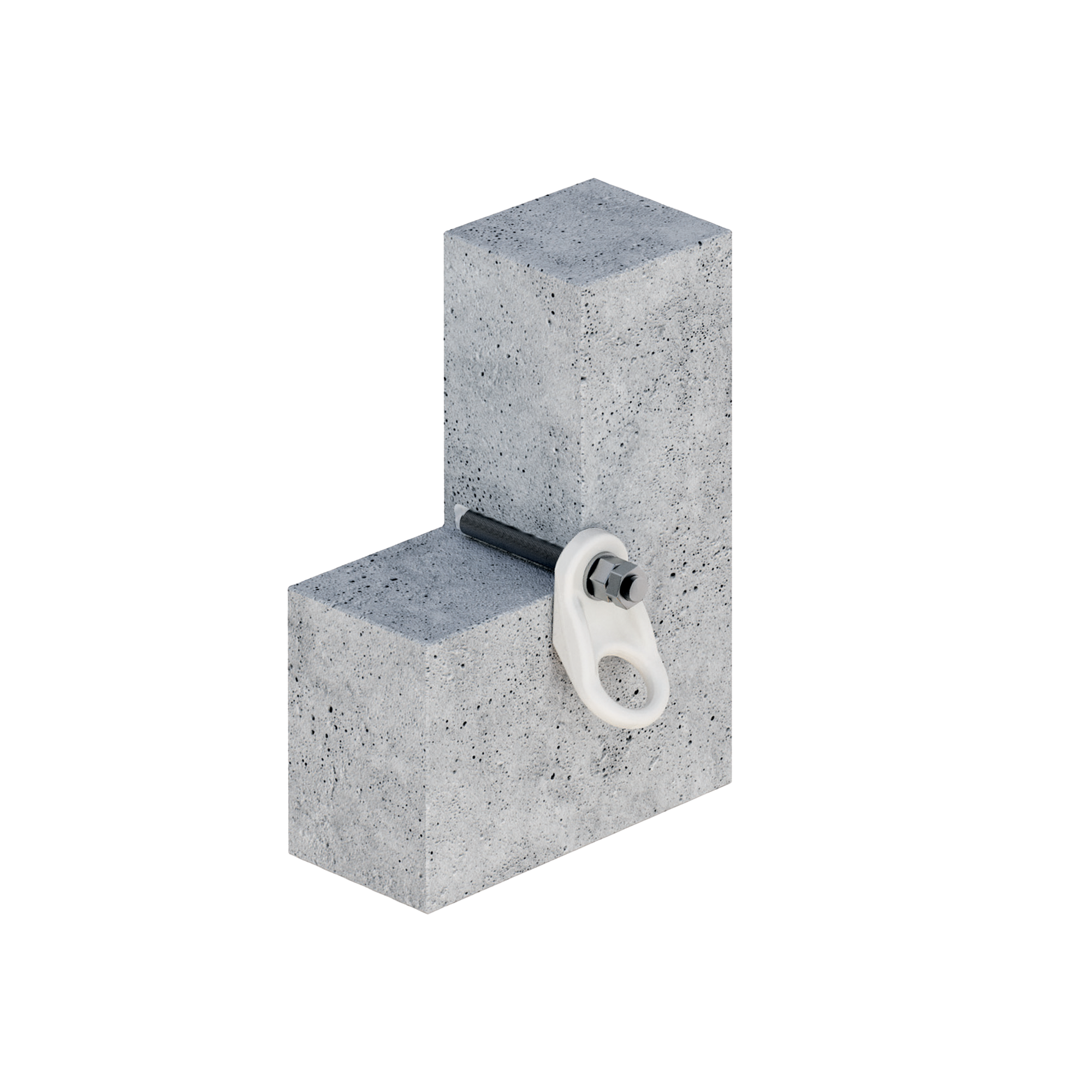

Instalado con el punto de anclaje único WING, se puede utilizar para trabajar con cuerdas y en suspensión, con capacidad para tres operarios simultáneos como máximo. Robusto y certificado, WING es adecuado tanto para la protección anticaídas como para trabajos en altura continuos.
Trabajo en suspensión en estructuras de madera
El trabajo en suspensión suele ser la solución más eficiente para intervenir en cubiertas, incluso con vigas de madera y grandes luces, en las que el montaje de andamios o plataformas aéreas es complejo y requiere mucho tiempo. Un sistema de riel permanente como H-RAIL permite accesos repetidos sin necesidad de equipos adicionales, lo que reduce los costes de mantenimiento a largo plazo.
En el proyecto danés de Rebteknikeren ApS, el trabajo en suspensión se eligió como solución principal ya en las primeras fases de diseño, tanto por razones económicas como operativas. Esta elección influyó directamente en el dimensionamiento y en el layout del sistema de anclaje para el trabajo en suspensión.
Asistencia técnica en el diseño del sistema
La línea de vida para madera debe diseñarse antes de que se complete la estructura. Definir la posición de las fijaciones, la capacidad portante de las vigas en los puntos de anclaje y el recorrido del riel durante la fase de diseño permite integrar el sistema sin necesidad de intervenciones posteriores.
En el caso danés, el equipo de asesores técnicos de Rothoblaas participó en el proyecto desde las primeras fases, trabajando en el diseño conceptual junto con el instalador. La asistencia técnica incluyó la comprobación del layout, el dimensionamiento del sistema y la documentación de entrega.
Para más información sobre la línea de vida con riel y las soluciones para el trabajo en suspensión en estructuras de madera: www.rothoblaas.es/productos/sistemas-anticaidas
