AISLAMIENTO ACÚSTICO SUELOS: LÁMINA DE BETÚN Y FIELTRO DE POLIÉSTER SILENT FLOOR BYTUM
Aislamiento acústico suelos en estructuras de madera y ladrillo-cemento
SILENT FLOOR BYTUM es el aislamiento acústico suelos que funciona según el principio masa-muelle-masa: la lámina de betún elastoplastomérico y el fieltro de poliéster actúan como capa resiliente entre el forjado estructural y la solera, disipando la energía transmitida por el impacto. Reduce el ruido de pisadas en 20 dB (ISO 10140-3) en los forjado de CLT. La mezcla bituminosa tiende a envolver los sistemas de fijación, manteniendo la estanquidad del paquete.

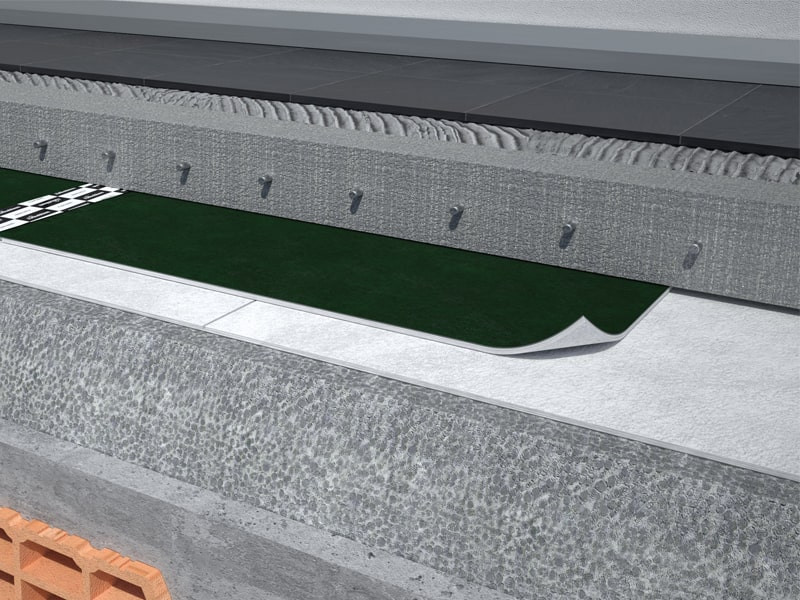

Se puede colocar desde abajo en caso de falso techo o desde arriba en la colocación de la solera en el forjado de madera, albañilería y ladrillo-cemento.
Datos técnicos y composición de la lámina de insonorización suelo SILENT FLOOR BYTUM

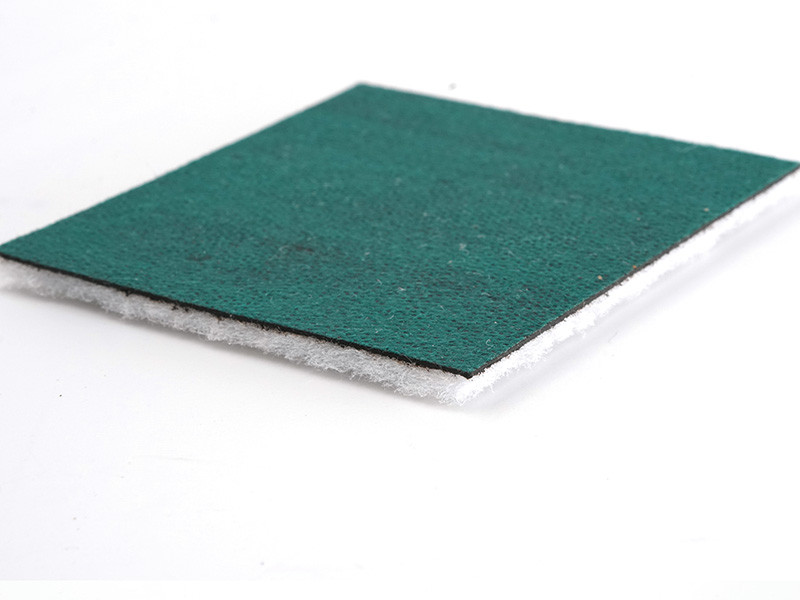

El producto está compuesto por una lámina impermeabilizante de betún elastoplastomérico acoplada a un fieltro de fibra de poliéster hecho a partir de residuos posconsumo. El espesor de 5 mm y la rigidez dinámica s' de 27 MN/m³ (EN 29052-1) permiten clasificar a este producto como capa resiliente para sistema de solera flotante.
Características técnicas principales:
— Reducción del ruido de pisadas ΔLw: 20 dB (ISO 10140-3)
— Estimación teórica ΔLw: 27,7 dB (ISO 12354-2, m'=125 kg/m²)
— Rigidez dinámica s': 27 MN/m³ (EN 29052-1)
— Clase de compresibilidad: CP2 (EN 12431)
— Espesor: 5 mm · Masa superficial: 1,2 kg/m²
— CREEP por compresión: ≤ 1 mm (EN 1606)
— Transmisión de vapor Sd: > 70 m
¿SILENT FLOOR BYTUM es compatible con los sistemas de aislamiento acústico suelos en forjados de CLT?
Sí. Los ensayos realizados por la Universidad del Norte de la Columbia Británica documentan una mejora del AIIC de 18 a 25 dB al variar el espesor de la solera (38–100 mm) en un forjado de CLT de 139 mm.
En el paquete completo con solera de 60 mm, los laboratorios Akustik Center Austria — Holzforschung Austria midieron Ln,w(Cl) = 42 (0) dB e IIC = 67 (ISO 10140-3), con poder fonoaislante Rw(C;Ctr) = 60 (-1;-4) dB (ISO 10140-2).
¿Cómo funciona una lámina de insonorización suelo de doble capa y cuándo conviene?
La doble capa de SILENT FLOOR BYTUM, con fieltros contrapuestos, reduce la rigidez dinámica de 27 a 14,5 MN/m³ y lleva la estimación teórica ΔLw a 31,6 dB (ISO 12354-2, m'=125 kg/m²).

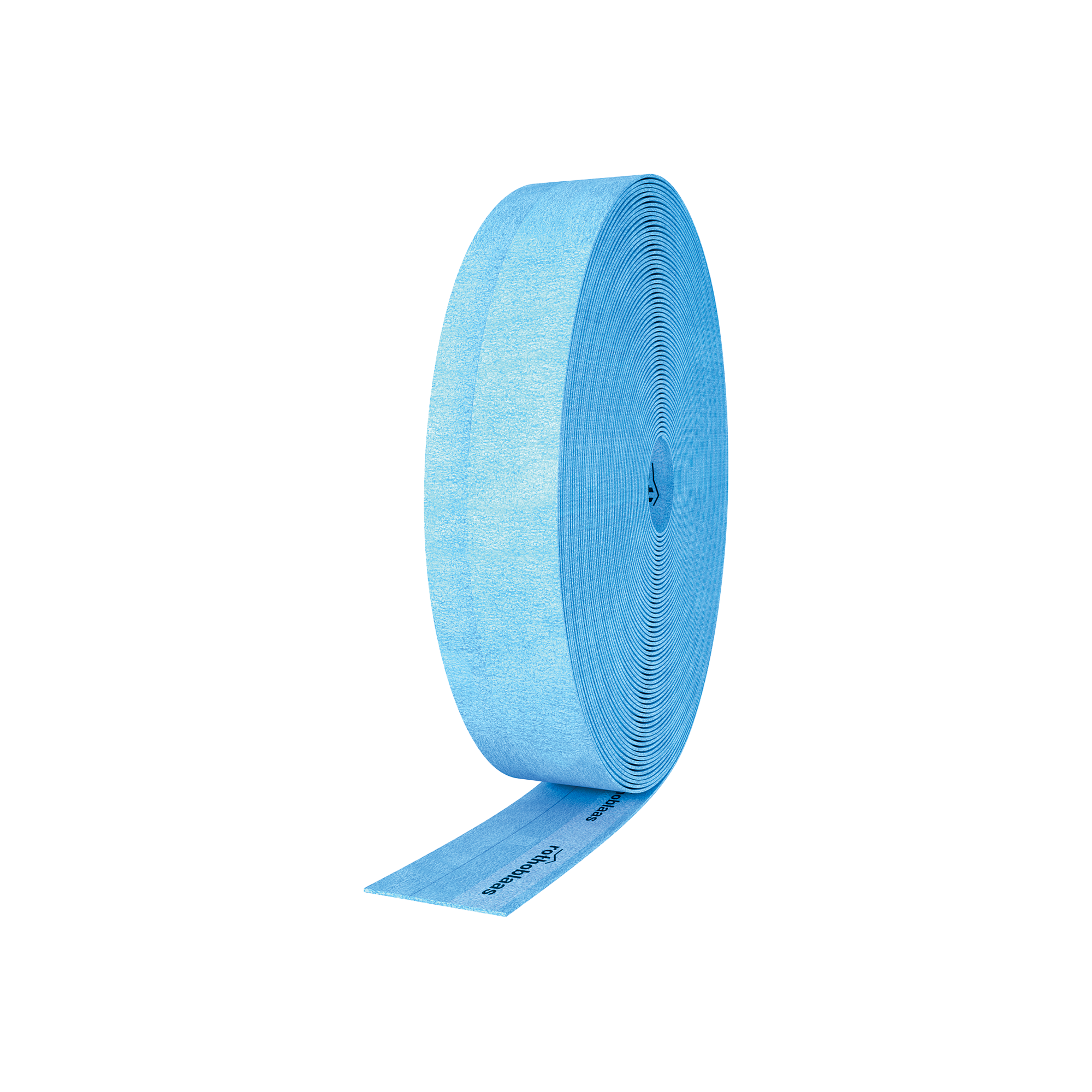

La configuración de doble capa se utiliza cuando el paquete debe soportar cargas elevadas o cuando se requieren prestaciones superiores. Debe colocarse con una banda autoadhesiva para el desacople perimetral SILENT EDGE continua en todo el perímetro, ya que cualquier interrupción crea un puente acústico que afecta las prestaciones del sistema.
SILENT FLOOR BYTUM para insonorizar suelo: ¿se puede aplicar en rehabilitaciones?
Sí. Las mediciones en obra en forjados de ladrillo-cemento muestran valores L'n,w comprendidos entre 55 y 58 dB (UNI-EN 10708-3/ISO 717-2) en paquetes con solera de arena-cemento y solera aligerada.
La mezcla bituminosa elastoplastomérica garantiza la estabilidad de SILENT FLOOR BYTUM a lo largo del tiempo y la compatibilidad con el hormigón fresco. En aplicaciones con conectores madera-hormigón, la lámina evita la percolación de la solera, característica crucial para insonorizar suelo en edificios históricos o de prestigio en los que el espesor del paquete está limitado.

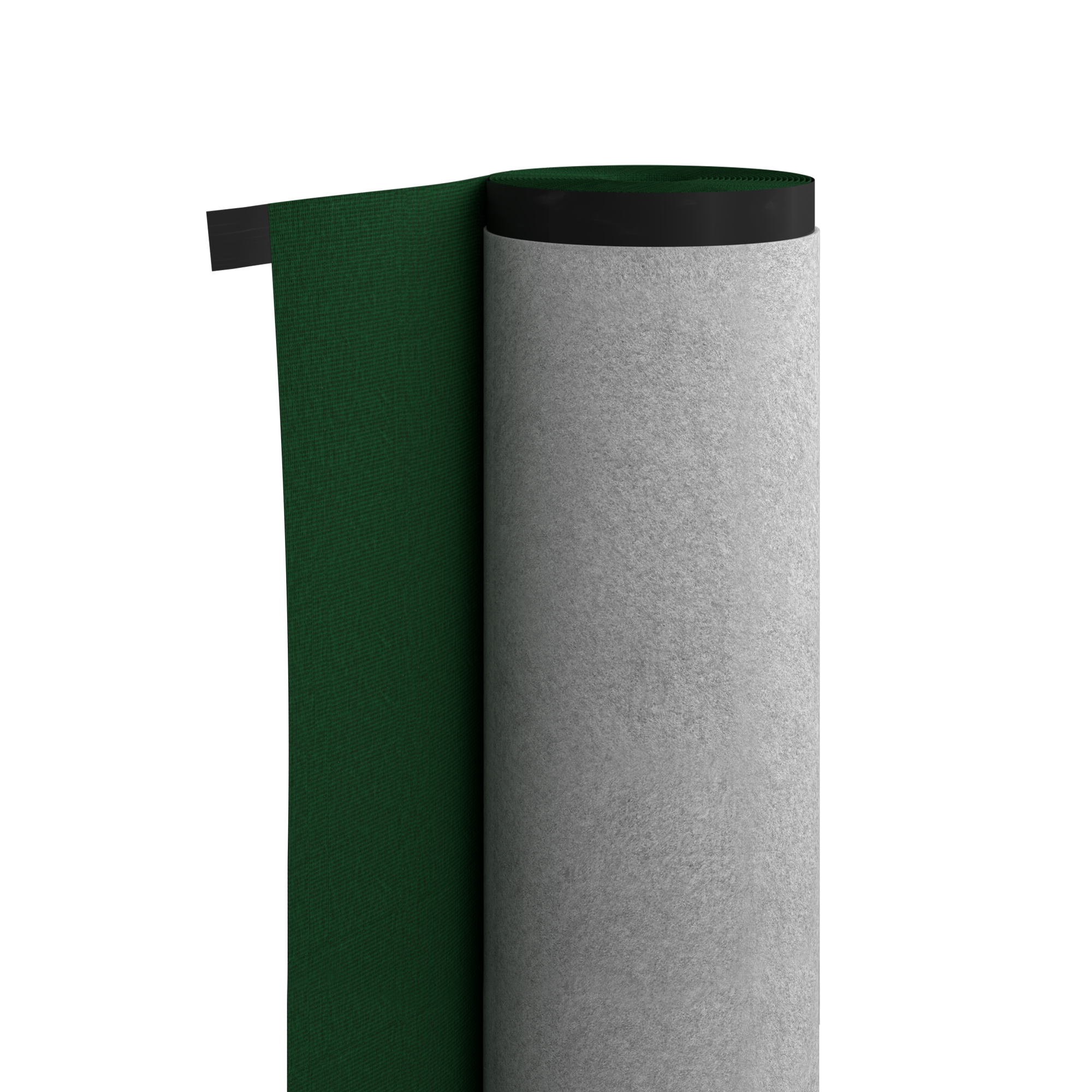

SILENT FLOOR BYTUM
| CÓDIGO | H
[m]
|
L
[m]
|
s
[mm]
|
A
[m²]
|
unid./ palé |
|---|---|---|---|---|---|
| SILFLOORBYT5 | 1.05 | 10 | 5 | 10.5 | 20 |
Especificaciones técnicas

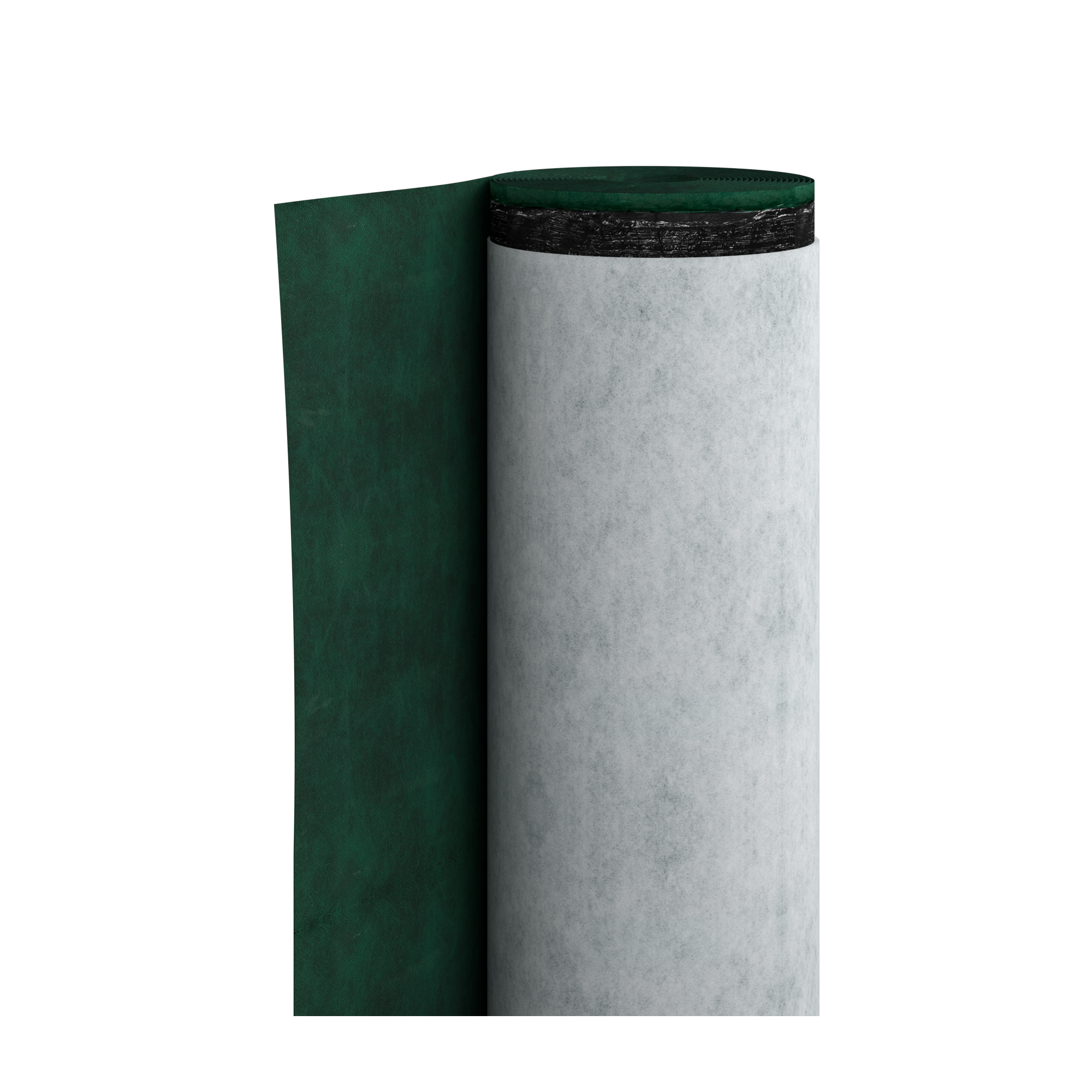

SILENT FLOOR BYTUM
Suministro y colocación de la lámina bajo solera resiliente de betún y fieltro de poliéster tipo SILENT FLOOR BYTUM.
Propiedades
-
Espesor [mm]: 5
-
Densidad ρ [kg/m^3]: 300
-
Rigidez dinámica aparente s't [MN/m^3]: 7
-
Rigidez dinámica aparente s't doble capa [MN/m^3]: 4
-
Rigidez dinámica s' [MN/m^3]: 27
-
Rigidez dinámica s’ doble capa [MN/m^3]: 14,5
-
Clase de compresibilidad: CP2
-
Clase de compresibilidad doble capa: CP3
-
Reducción del nivel de presión acústica de pisadas Δlww [dB]: 20
-
Reducción del nivel de presión acústica de pisadas ΔLw doble capa [dB]: 21
-
Transmisión del vapor de agua Sd [m]: >100
Descripción
Lámina bajo solera resiliente para aumentar la protección contra el ruido de pisadas y mejorar el aislamiento acústico del forjado acabado
El producto está formado por una lámina impermeabilizante de betún elastoplastomérico acoplada a un fieltro de fibra de poliéster, obtenido a partir de residuos posconsumo, lo que garantiza su naturaleza sostenible.
La composición y la estructura hacen que esta lámina sea segura, también cuando se aplica en edificios históricos o de prestigio, en los que es importante evitar la percolación de la solera, sobre todo en sistemas con conectores madera-hormigón.

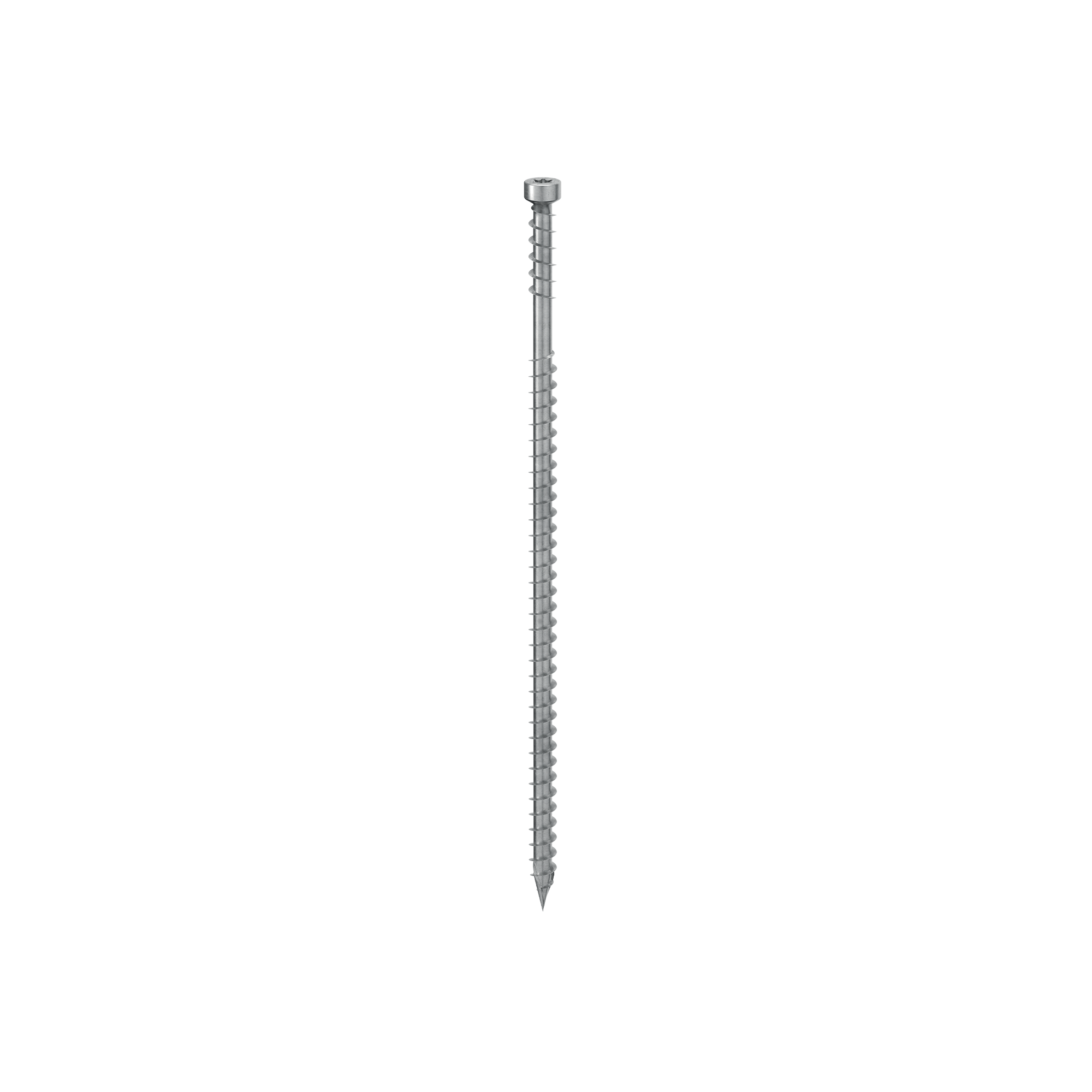

Gracias a su mezcla bituminosa, la lámina se cierra alrededor de los elementos de fijación, lo que garantiza una elevada estanquidad, incluso en caso de perforaciones puntuales. Se puede combinar perfectamente con conectores de cuello cilíndrico, doble rosca y punta autoperforante, como CTC.
El material es reciclable, imputrescible, no soluble en agua y no provoca irritaciones en contacto con la piel, los ojos o las vías respiratorias. No contiene sustancias nocivas para las personas ni para el medioambiente.
Colocación
En general, la lámina se aplica en construcciones nuevas o intervenciones de rehabilitación, según las modalidades previstas para construir una solera flotante.
Para garantizar el rendimiento acústico, es fundamental que la capa resiliente sea continua: cualquier interrupción representa un posible puente acústico.

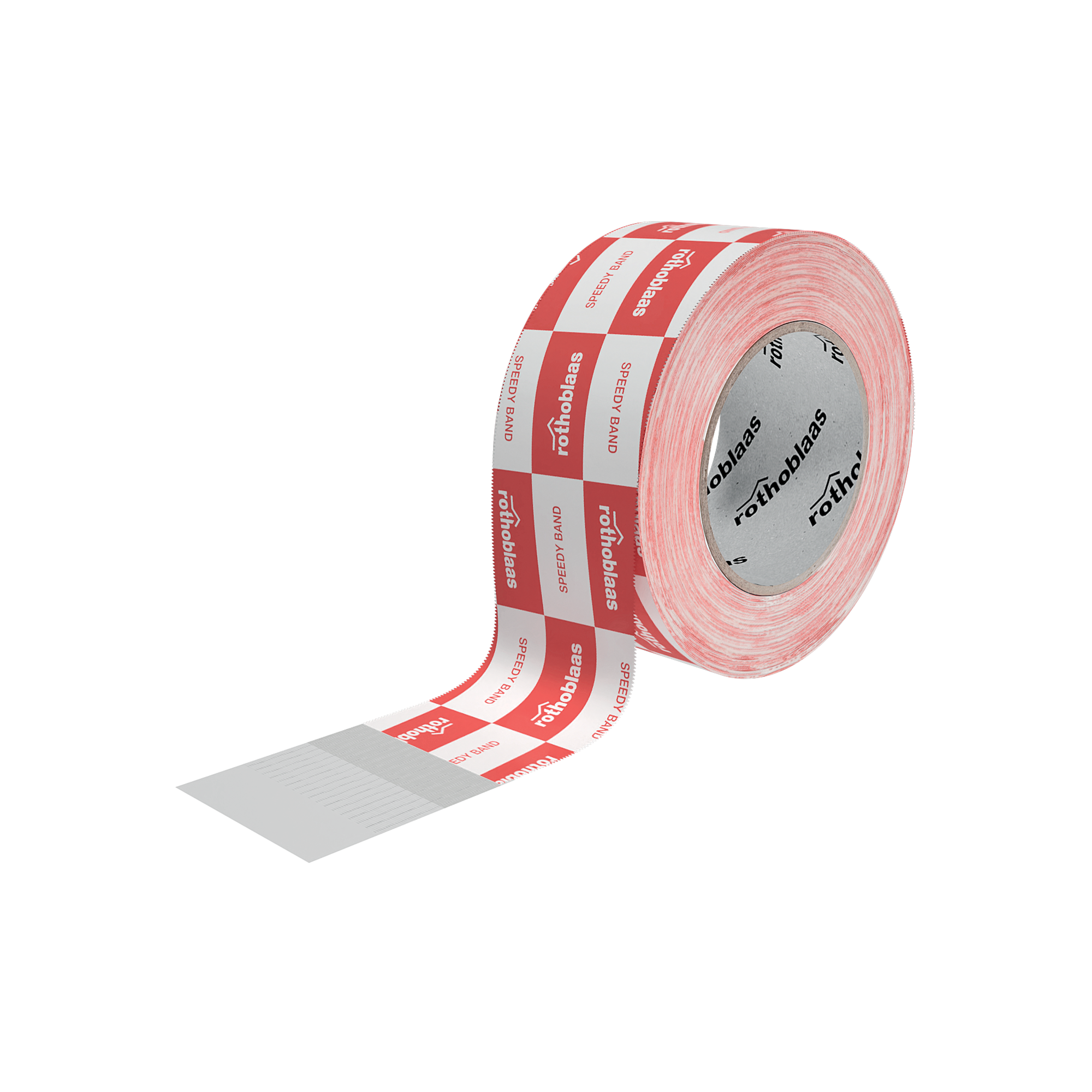

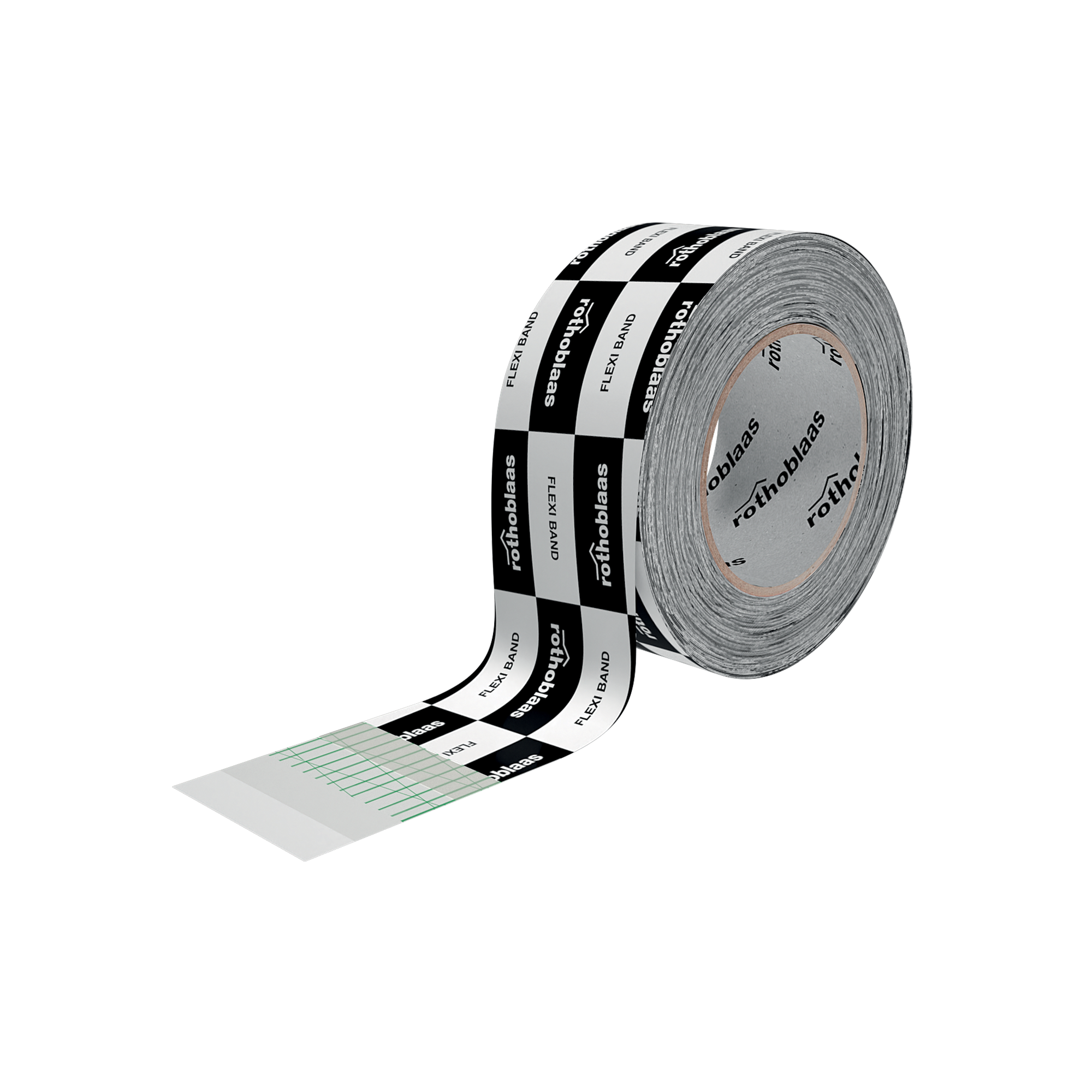

El encintado debe realizarse con cintas como FLEXY BAND, EASY BAND o SPEEDY BAND. Para más información sobre la colocación, consultar las instrucciones específicas proporcionadas por el proveedor
