LÁMINAS TRIDIMENSIONALES PARA CUBIERTAS METÁLICAS

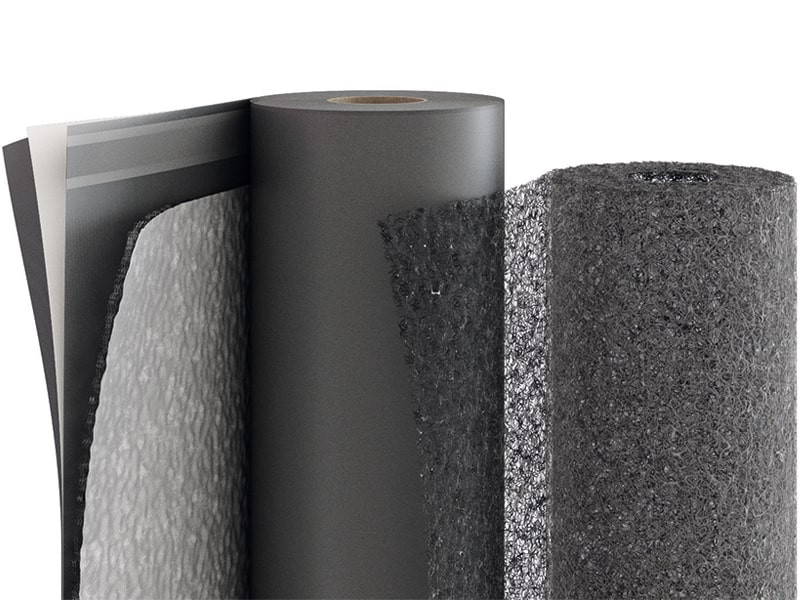

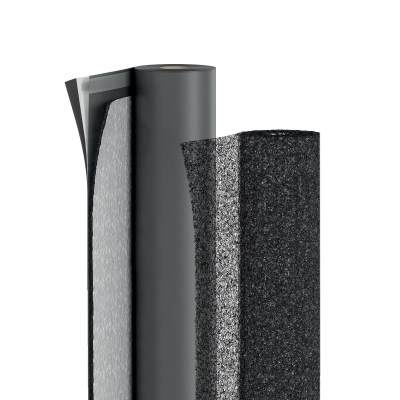

TRASPIR METAL
Colocada sobre un soporte continuo, la malla tridimensional para insonorización TRASPIR METAL favorece la microventilación de las cubiertas metálicas, impidiendo su corrosión y aumentando la durabilidad. La gama TRASPIR METAL es completa: disponible con membrana inferior impermeable transpirante y con TNT superior de drenaje.
TRASPIR METAL: la única solución en su especie probada en obra para el aislamiento acústico contra el ruido provocado por la lluvia.
Membrana altamente transpirante combinada a una malla tridimensional y fieltro de protección. El fieltro superior impide el ingreso de las impurezas en la malla y mejora el transito, previniendo el estancamiento del agua. La eficacia de TRASPIR METAL como solución para el aislamiento acústico contra el ruido de lluvia. Esta certificada por el Instituto Giordano.
Características
| Campos de aplicación | Malla 3D para cubiertas metálicas |
|---|---|
| Material | Membrana transpirante con red 3D y fieltro de protección |
| Dimensiones rollo | 8,5 mm x 1,35 m x 33 m |
| Gramaje | 610 (350) g/m2 |
| Rw** | 28 dB |
Documentación
| Ficha técnica |
|---|

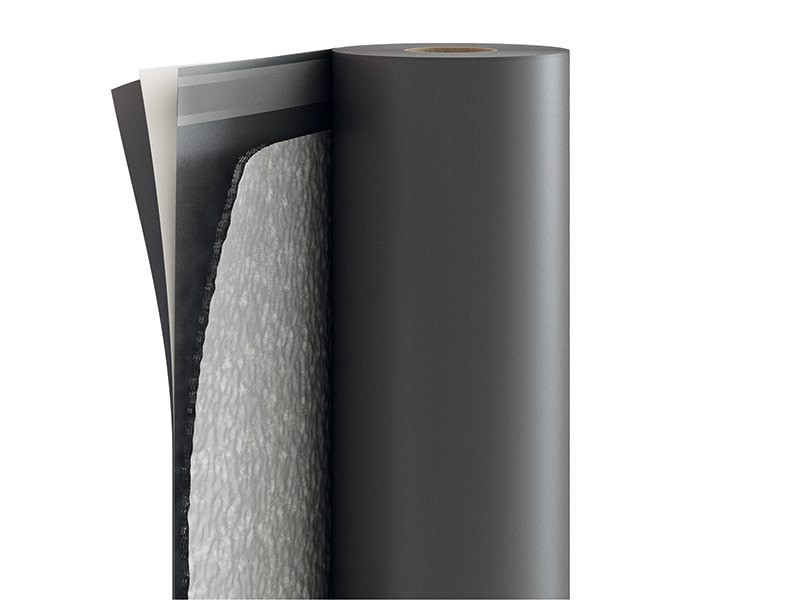

TRASPIR 3D COAT TT
| CÓDIGO | descripción | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
unid./ palé |
|---|---|---|---|---|---|---|---|---|---|
| TTTMET610 | TRASPIR 3D COAT TT | TT | 1.35 | 33 | 44.55 | 4' 5 1/8'' | 108 | 480 | 4 |

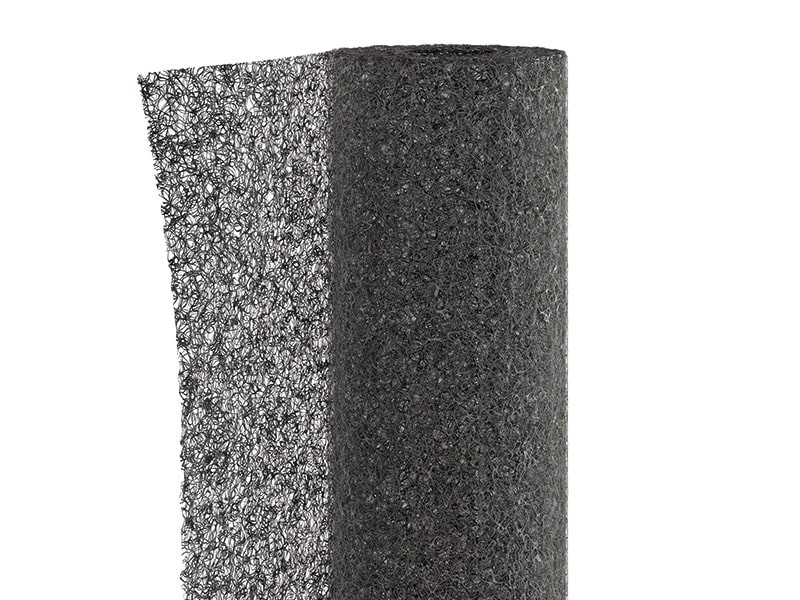

3D NET
| CÓDIGO | descripción | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
unid./ palé |
|---|---|---|---|---|---|---|---|---|---|
| NET350 | NET 350 | - | 1.25 | 50 | 62.5 | 4' 1 1/4'' | 164 | 673 | 4 |
Datos Técnicos TRASPIR 3D COAT TT
| Propiedad | Normativa | Valores verificados | Conversión USC |
|---|---|---|---|
| Gramaje | EN 1849-2 | 610 g/m² | 2 oz/ft² |
| Espesor | EN 1849-2 | 8 mm | 315 mil |
| Transmisión de vapor de agua (Sd) | EN 1931 | 0,02 m | 174.825 PERM |
| Resistencia a la tracción MD/CD | EN 12311-1 | 325 / 225 N/50mm | 37 / 26 lb/in |
| Alargamiento MD/CD | EN 12311-1 | 45 / 70 % | - |
| Resistencia a desgarro por clavo MD/CD | EN 12310-1 | 185 / 195 N | 42 / 44 lbf |
| Estanquidad al agua | EN 1928 | clase W1 | - |
| Resistencia térmica | - | -30 / 80 °C | -22 / 176 °F |
| Reacción al fuego | EN 13501-1 | clase E | - |
| Resistencia al paso del aire | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Conductividad térmica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidad | - | ca. 65 kg/m³ | - |
| Factor de resistencia al vapor (μ) | - | ca. 33 | - |
| Contenido de VOC | - | < 0,02 % | - |
| Estabilidad a los rayos UV | EN 13859-2 | 3 meses | - |
| Exposición a los agentes atmosféricos | - | 2 semanas | - |
| Columna de agua | ISO 811 | > 250 cm | > 98.4252 in |
| Después de envejecimiento artificial - estanquidad al agua | EN 1297 / EN 1928 | clase W1 | - |
| Después de envejecimiento artificial - resistencia a la tracción MD/CD | EN 1297 / EN 12311-1 | 285 / 195 N/50mm | 33 / 22 lb/in |
| Después de envejecimiento artificial - alargamiento | EN 1297 / EN 12311-1 | 35 / 30 % | - |
| Flexibilidad a bajas temperaturas | EN 1109 | -30 / °C | -22 / °F |
| Índice hueco | - | 95 % | - |
| Variación del índice de evaluacióndel poder fonoaislante ΔRw | ISO 10140-2 / ISO 717-1 | 1 dB | - |
| Variación del nivel global de intensidadsonora ponderado A con ruido de lluvia batiente ΔLiA | ISO 140-18 | ca. 4 dB | - |
| índice de atenuación de pisada ΔLw | ISO 140-8 | 28 dB | - |
Datos Técnicos 3D NET
| Propiedad | Normativa | Valores verificados | Conversión USC |
|---|---|---|---|
| Gramaje | EN 1849-2 | 350 g/m² | 1.15 oz/ft² |
| Espesor | EN 1849-2 | 7,5 mm | 295 mil |
| Resistencia a la tracción NET MD/CD | EN 12311-1 | 1,3 / 0,5 N/50mm | 0 / 0 lb/in |
| Alargamiento NET MD/CD | EN 12311-1 | 95 / 65 % | - |
| Resistencia térmica | - | -40 / 80 °C | -40 / 176 °F |
| Reacción al fuego | EN 13501-1 | clases F | - |
| Conductividad térmica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidad | - | ca. 35 kg/m³ | - |
| Contenido de VOC | - | < 0,02 % | - |
| Estabilidad a los rayos UV | EN 13859-2 | 3 meses | - |
| Exposición a los agentes atmosféricos | - | 4 semanas | - |
| Índice hueco | - | 95 % | - |
| Variación del índice de evaluacióndel poder fonoaislante ΔRw | ISO 10140-2 / ISO 717-1 | 1 dB | - |
| Variación del nivel global de intensidadsonora ponderado A con ruido de lluvia batiente ΔLiA | ISO 140-18 | 4 dB | - |
| índice de atenuación de pisada ΔLw | ISO 140-8 | 28 dB | - |
Specifications
Suministro y colocación de láminas tridimensionales para cubiertas metálicas, tipo TRASPIR METAL
Marcado CE conforme con : EN 13859-1
Indicazioni di posa per: TETTO

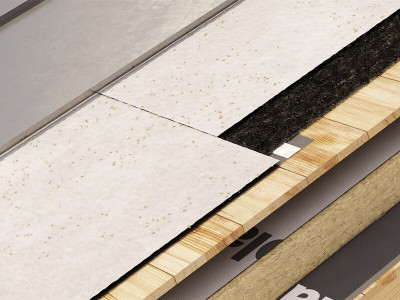

TRASPIR METAL se coloca paralelamente a la línea de canalón, a partir del borde inferior de la cubierta. La segunda capa debe quedar sobrepuesta al menos 10-20 cm sobre la anterior (según la inclinación de la cubierta), como se indica en el esquema de acuerdo con las normas pertinentes. La lona se debe aplicar sobre un soporte continuo con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una vez en la cima de la cubierta, es aconsejable que la lámina sobresalga de la línea de cumbrera por al menos 30 cm para favorecer una perfecta sobreposición con las otras capas de lona, que se sobrepondrán sobre la vertiente de la cubierta. Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua se aconsejar usar EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.La posible presencia de una doble banda adhesiva integrada puede reemplazar el correcto sellado al aire y agua.
Indicazioni di posa per: PARETE

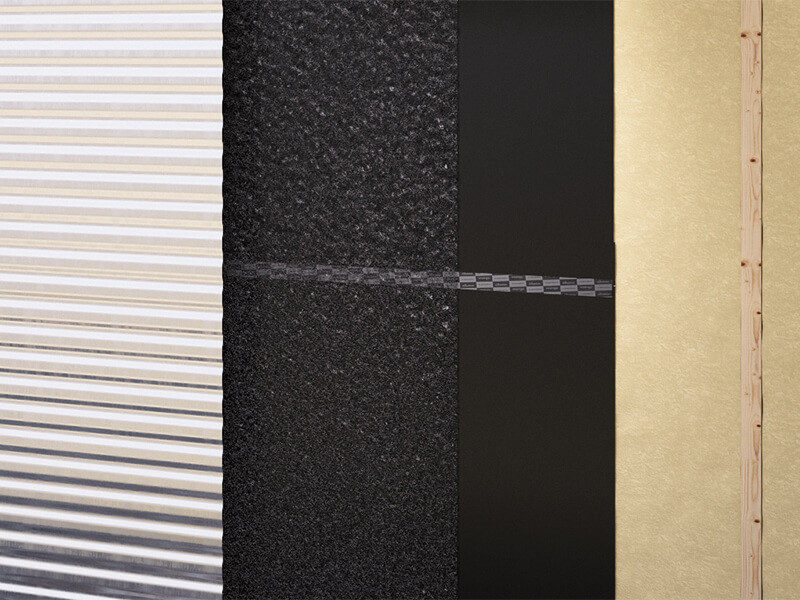

TRASPIR METAL se coloca paralelamente a la viga de solera o al forjado en caso de colocación en la pared. La segunda capa debe quedar sobrepuesta al menos 15 cm sobre la anterior. Cada capa debe fijarse al soporte con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua, se aconsejar usar EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE o bien, en caso de superficies ásperas, valorar si es mejor usar PRIMER añadido a FLEXI BAND, PRIMER SPAY, PRIMER .
Composición TRASPIR 3D COAT TT
| capa de protección | tejido no tejido de PP |
|---|---|
| red 3D | red tridimensional de PP |
| capa superior | tejido no tejido de PP |
| CAPA INTERMEDIA | film transpirable de PP |
| capa inferior | tejido no tejido de PP |
Composición 3D NET
| red 3D | red tridimensional de PP |
|---|
