ANCLAJE ATORNILLABLE PARA HORMIGÓN

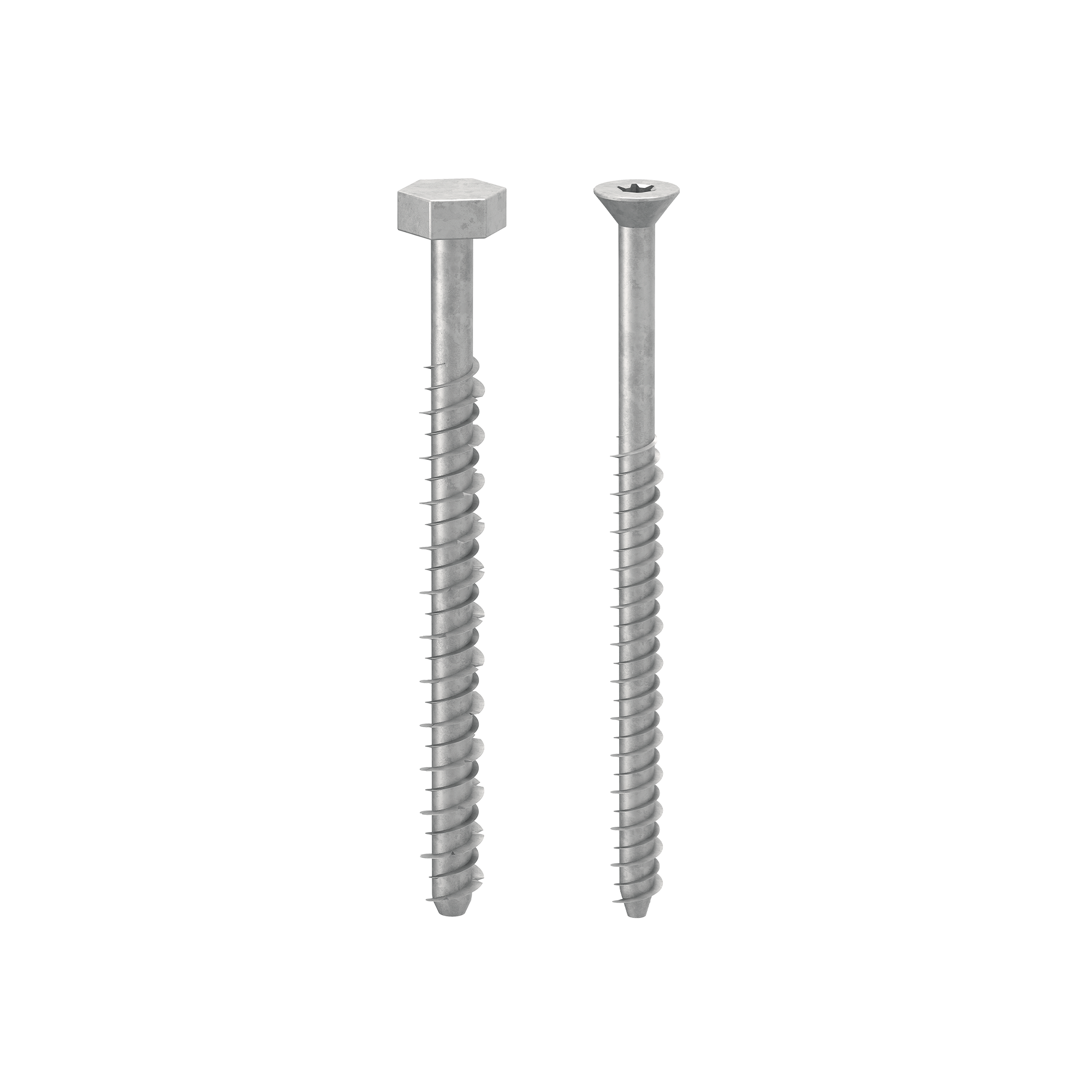

SKR EVO | SKS EVO
New

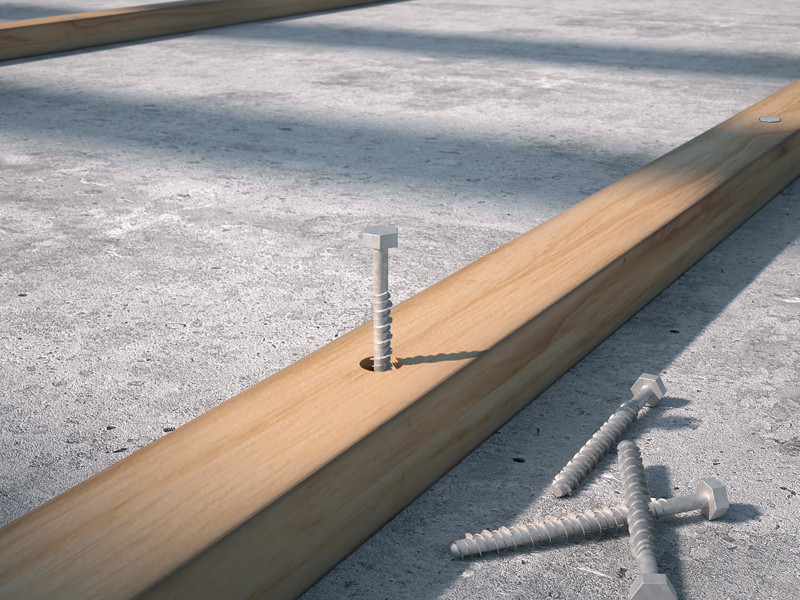

Uso simple y rápido. El especial roscado requiere un pre-agujero de pequeñas dimensiones y garantiza la fijación en hormigón sin crear fuerzas de expansión en el hormigón. Distancias mínimas reducidas.
Revestimiento multicapa de base inorgánica con una capa funcional externa de matriz epoxi con hojuelas de aluminio. Idoneidad para la categoría de corrosividad atmosférica C4 y la clase de servicio 3.
Robusto y fácil de instalar, gracias a la geometría sobredimensionada de la cabeza hexagonal del SKR.
Documentación
Ficha técnica
|
|
|---|---|
Ficha técnica USA
|
|
CAD Files
|
SKR EVO
| CÓDIGO | d₁
[mm]
|
L
[mm]
|
d₁
[in]
|
L
[in]
|
unid. |
|---|---|---|---|---|---|
| SKREVO7560 | 7.5 | 60 | 0.3 | 2 3/8'' | 50 |
| SKREVO7580 | 7.5 | 80 | 0.3 | 3 1/8'' | 50 |
| SKREVO75100 | 7.5 | 100 | 0.3 | 4'' | 50 |
| SKREVO1080 | 10 | 80 | 0.4 | 3 1/8'' | 50 |
| SKREVO10100 | 10 | 100 | 0.4 | 4'' | 25 |
| SKREVO10120 | 10 | 120 | 0.4 | 4 3/4'' | 25 |
| SKREVO10140 | 10 | 140 | 0.4 | 5 1/2'' | 25 |
| SKREVO10160 | 10 | 160 | 0.4 | 6 1/4'' | 25 |
| SKREVO12100 | 12 | 100 | 0.48 | 4'' | 25 |
| SKREVO12120 | 12 | 120 | 0.48 | 4 3/4'' | 25 |
| SKREVO12140 | 12 | 140 | 0.48 | 5 1/2'' | 25 |
| SKREVO12160 | 12 | 160 | 0.48 | 6 1/4'' | 25 |
| SKREVO12200 | 12 | 200 | 0.48 | 8'' | 25 |
| SKREVO12240 | 12 | 240 | 0.48 | 9 1/2'' | 25 |
| SKREVO12280 | 12 | 280 | 0.48 | 11'' | 25 |
| SKREVO12320 | 12 | 320 | 0.48 | 12 5/8'' | 25 |
| SKREVO12400 | 12 | 400 | 0.48 | 15 3/4'' | 25 |
SKS EVO
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
d₁
[in]
|
L
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|
| SKSEVO7560 | - | 7.5 | 60 | 0.3 | 2 3/8'' | TX40 | 50 |
| SKSEVO7580 | - | 7.5 | 80 | 0.3 | 3 1/8'' | TX40 | 50 |
| SKSEVO75100 | - | 7.5 | 100 | 0.3 | 4'' | TX40 | 50 |
| SKSEVO75120 | - | 7.5 | 120 | 0.3 | 4 3/4'' | TX40 | 50 |
| SKSEVO75140 | - | 7.5 | 140 | 0.3 | 5 1/2'' | TX40 | 50 |
| SKSEVO75160 | - | 7.5 | 160 | 0.3 | 6 1/4'' | TX40 | 50 |
