ANGULARES

WBO - WVS - WHO

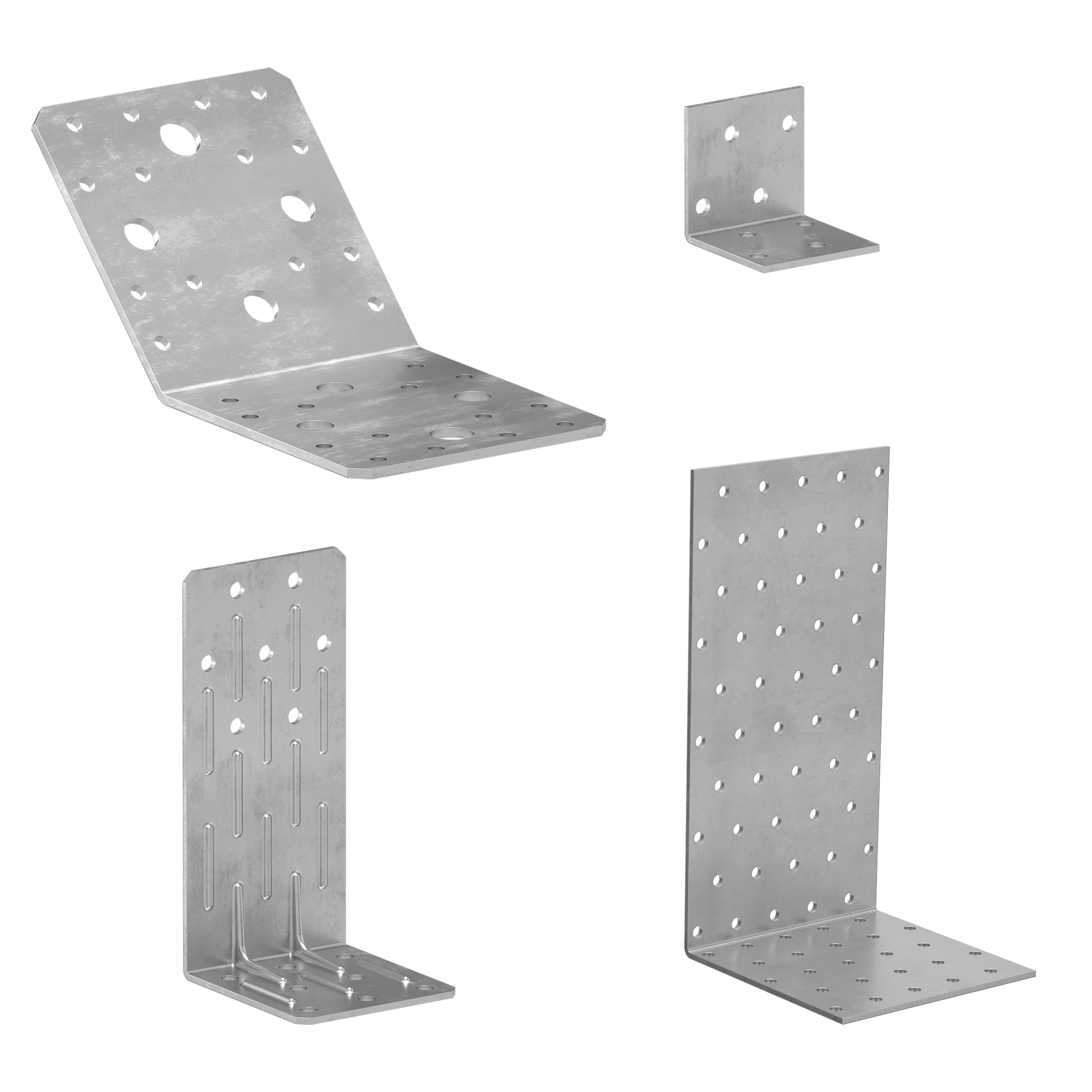

Placas perforadas tridimensionales de acero al carbono con zincado galvanizado.
Geometrías ideales para varias aplicaciones.

Idoneidad para el uso garantizado por el marcado CE según ETA.

Documentación

Ficha técnica
Declaración de prestaciones (DOP) Descargar

WBO 70-90-100

CÓDIGO B
[mm]
P
[mm]
H
[mm]
unid.
WBO070 55 70 70 100
WBO090 65 90 90 100
WBO100 90 100 100 50

WBO 50-60-90

CÓDIGO B
[mm]
P
[mm]
H
[mm]
unid.
WBO5040 40 50 50 150
WBO6045 45 60 60 50
WBO9040 40 90 90 100

WBO 135°

CÓDIGO B
[mm]
P
[mm]
H
[mm]
unid.
WBO13509 65 90 90 100
WBO13510 90 100 100 40

WVS 80-120

CÓDIGO B
[mm]
P
[mm]
H
[mm]
unid.
WVS8060 55 60 80 100
WVS12060 55 60 120 100

WVS 90

CÓDIGO B
[mm]
P
[mm]
H
[mm]
unid.
WVS9050 50 50 90 100
WVS9060 60 60 90 100
WVS9080 80 50 90 100

WHO 40-60

CÓDIGO B
[mm]
P
[mm]
H
[mm]
unid.
WHO4040 40 40 40 200
WHO4060 60 40 40 150
WHO6040 40 60 60 150

WHO 120-160-200

CÓDIGO B
[mm]
P
[mm]
H
[mm]
unid.
WHO12040 40 95 120 100
WHO16060 60 80 160 50
WHO200100 100 100 200 25

WHO A2 | AISI304 - LBV A2 | AISI304

CÓDIGO B
[mm]
P
[mm]
H
[mm]
unid.
WHOI1540 15 40 40 50
LBVI15100 15 100 - 50

Specifications

WBO 70

Suministro y colocación de angular estándar para estructuras de madera, tipo WBO 70.
Marcado CE conforme con ETA

Campos de aplicación:

– Uniones madera-madera y madera-hormigón

Material:

– Placa perforada tridimensional de acero al carbono con zincado galvanizado

Geometría:

– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espesor (mm) = :

Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.

WBO 90

Suministro y colocación de angular estándar para estructuras de madera, tipo WBO 90.
Marcado CE conforme con ETA

Campos de aplicación:

– Uniones madera-madera y madera-hormigón

Material:

– Placa perforada tridimensional de acero al carbono con zincado galvanizado

Geometría:

– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espesor (mm) = :

Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.

WBO 100

Suministro y colocación de angular estándar para estructuras de madera, tipo WBO 100.
Marcado CE conforme con ETA

Campos de aplicación:

– Uniones madera-madera y madera-hormigón

Material:

– Placa perforada tridimensional de acero al carbono con zincado galvanizado

Geometría:

– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espesor (mm) = :

Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.

WVS 9050

Suministro y colocación de angular estándar con refuerzo para estructuras de madera, tipo WVS 9050.
Marcado CE conforme con ETA

Campos de aplicación:

– Uniones madera-madera y madera-hormigón

Material:

– Placa perforada tridimensional de acero al carbono con zincado galvanizado

Geometría:

– B (mm) = :
– P (mm) = :
– H (mm) = :
– Espesor (mm) = :

Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.

WHO

Suministro y colocación de angulares varios perforados, tipo WHO.
Marcado CE conforme con ETA

Campos de aplicación:

– Uniones madera-madera y madera-hormigón

Material:

– Placa perforada tridimensional de acero al carbono con zincado galvanizado

Geometría:

Angular:

– H (mm) = :
– Placa base (mm) = :
– Espesor (mm) = :

Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
