TimXtend - Balcones en voladizo para construcciones de madera maciza y CLT TIMXTEND
Configuración estructural de balcones para construcciones de madera con TimXtend

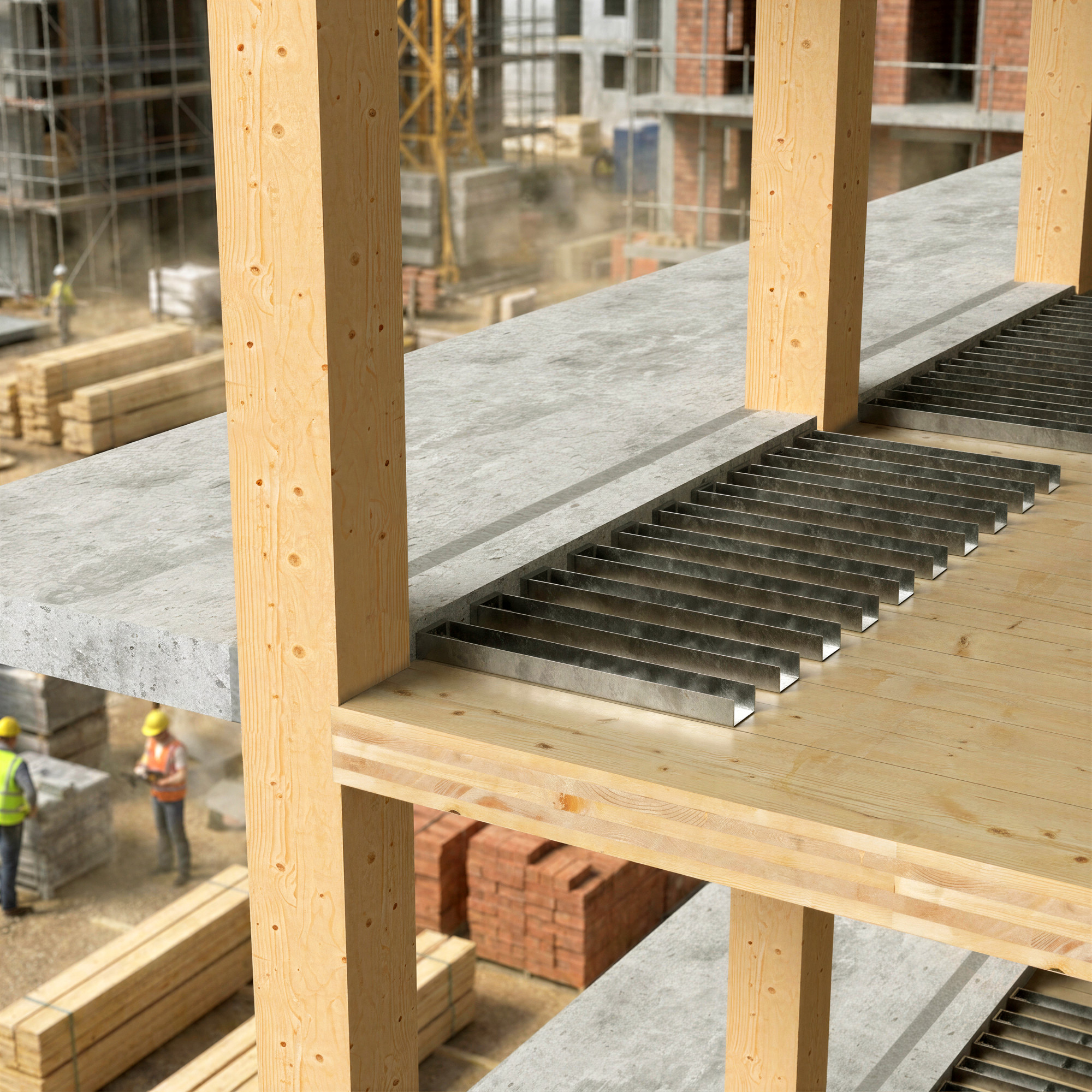

El sistema TimXtend es la solución ideal para fijar balcones en voladizo de hormigón armado en forjados de paneles CLT, que resuelve el problema estructural y normativo que, hasta hace poco, obligaba a los proyectistas a buscar un compromiso entre construcción sostenible y requisitos de seguridad.
El sistema TimXtend está formado por tres componentes principales: el forjado de paneles CLT, la conexión HIT MVX-TS (Timber Slab), que proporciona aislamiento térmico con espesores de 80 mm (HP) o 120 mm (SP), y el conector WHTVG900 de Rothoblaas, que transfiere las cargas del balcón prefabricado al forjado de madera.

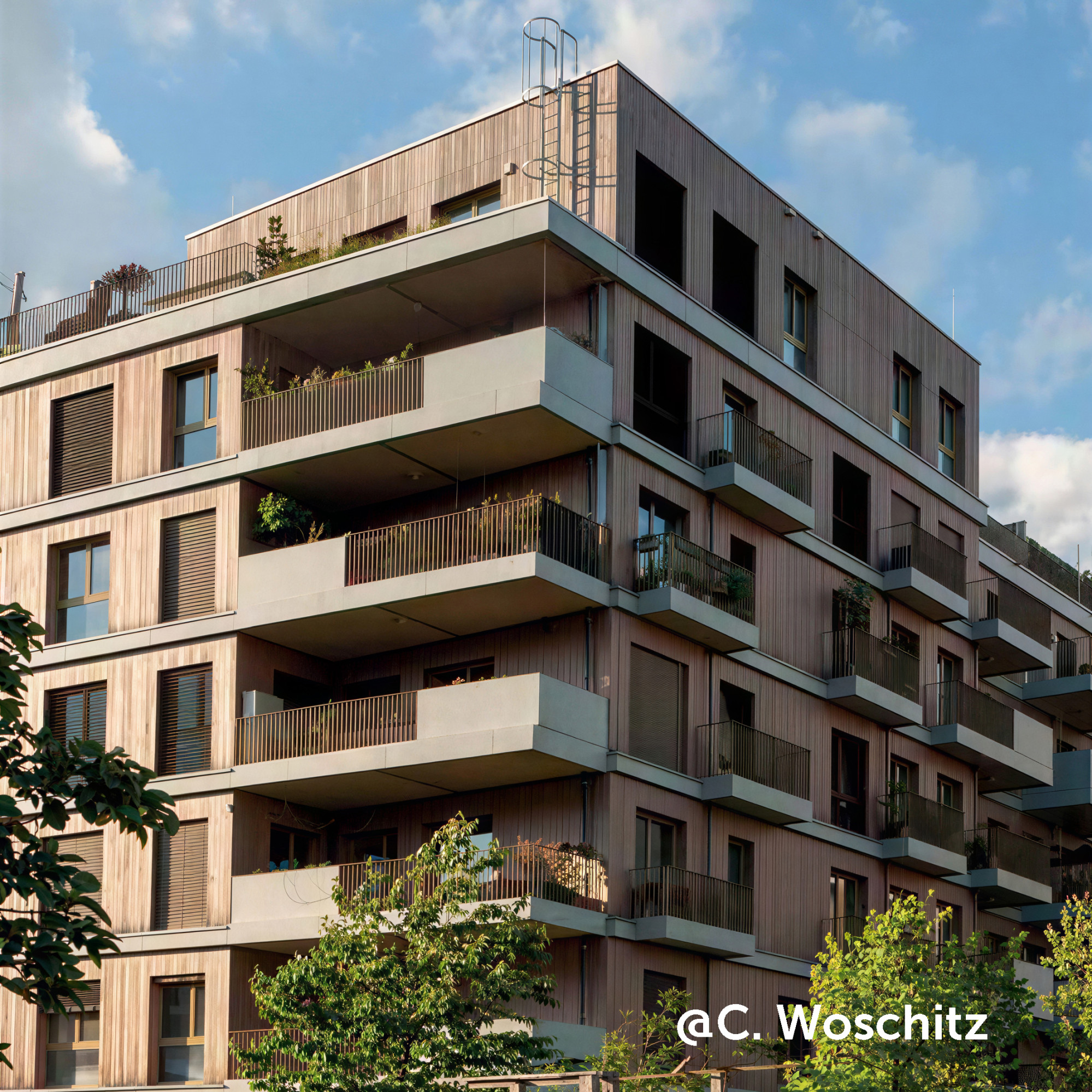

El sistema TimXtend garantiza una resistencia al fuego de hasta REI 90, siendo conforme para edificios residenciales multipisos. Los balcones de hormigón armado se suministran como un elemento prefabricado con la conexión HIT ya montada, por lo que en la obra solo hay que fijarlos con el WHTVG900.

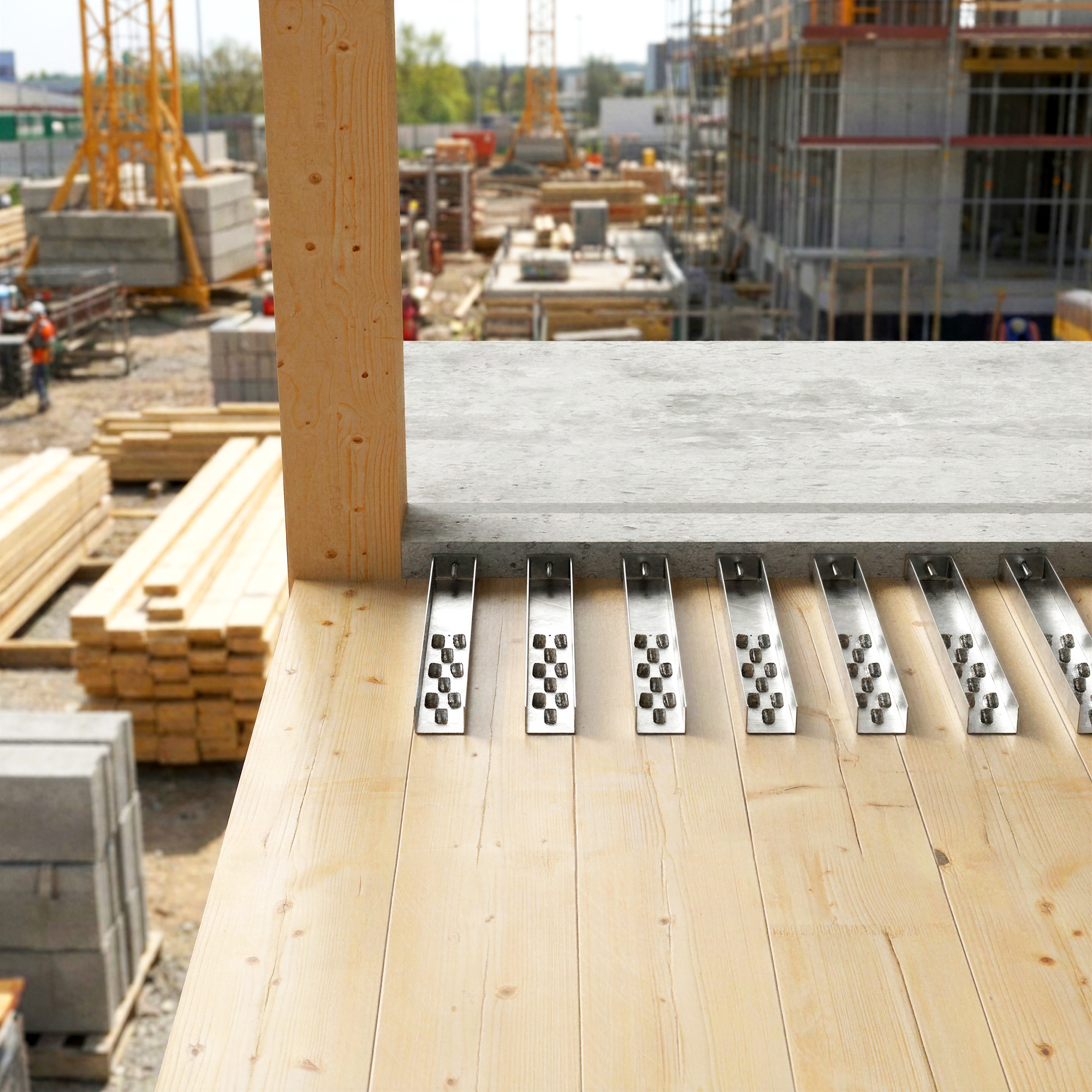

El conector WHTVG900 transfiere las cargas mediante 9 tornillos VGS todo rosca(11 mm de diámetro y 200 mm de longitud) colocados con una inclinación de 45° mediante una arandela VGU.
El sistema ha sido diseñado y ensayado para balcones con una profundidad comprendida entre 1,40 y 2,20 m.
Prestaciones mecánicas y certificaciones del sistema TimXtend con conector WHTVG900

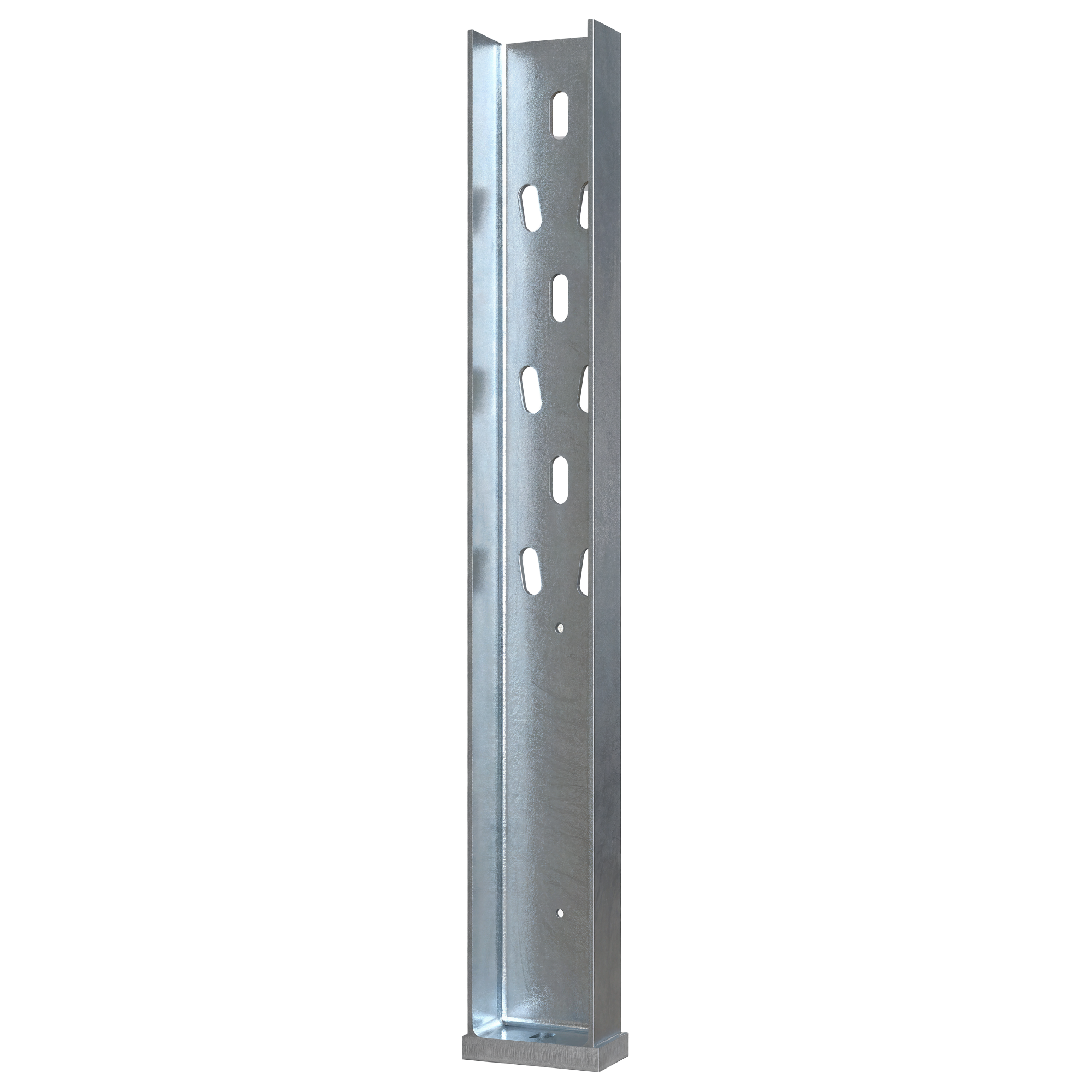

En el sistema TimXtend, el conector WHTVG900 de Rothoblaas es el componente estructural que conecta los balcones al forjado de madera.
Las arandelas VGU garantizan la inserción precisa de la rosca en la madera, mientras que la plantilla JIG VGU facilita la realización de los pre-agujeros inclinados, lo que agiliza la instalación en la obra.
La fijación está certificada para estructuras de madera según ETA-11/0030 para aplicaciones madera-acero. El especial diseño reforzado del WHTVG900 y los tornillos todo rosca inclinados garantizan una conexión con unos valores de rigidez excepcionales, lo que minimiza las deformaciones y las vibraciones del balcón.
La conexión HIT MVX-TS (disponible en versión HP con 80 mm de aislamiento o SP con 120 mm) alcanza la REI 90 en el sistema TimXtend, cumpliendo con los requisitos de resistencia al fuego para edificios residenciales multipisos.
Siempre que se respeten los espesores mínimos de anclaje, los paneles CLT son compatibles con el sistema TimXtend, que, además, es completamente desmontable.
Tras finalizar su vida útil, los balcones, las conexiones y los conectores pueden ser desensamblados y reutilizados en otros proyectos o bien reciclados, regla fundamental de la economía circular en las estructuras de madera modernas, basadas en el principio del diseño para el desmontaje.
¿Qué profundidad máxima pueden alcanzar los balcones construidos con el sistema TimXtend?
El sistema ha sido diseñado y ensayado para balcones en voladizo con una profundidad comprendida entre 1,40 y 2,20 m. La longitud máxima real del voladizo depende del espesor del forjado de CLT interno, de la dirección de la armadura y de su luz.
¿Dónde nace el proyecto TimXtend y quién ha colaborado en su desarrollo?
RESPUESTA CORTA:
TimXtend nace de la colaboración de tres especialistas en el sector de la construcción:
RWT plus ZT GmbH (ingeniería estructural y protección contra incendios), Leviat/Halfen (tecnología para conexiones aisladas térmicamente) y Rothoblaas (conectores de acero para madera). El proyecto lo ha desarrollado RWT plus Austria, empresa especializada en estructuras ligeras, construcciones sostenibles y soluciones para edificios multipisos de madera.
Documentación
-
Ficha técnica
TIMXTEND
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
B
[in]
|
P
[in]
|
H
[in]
|
s
[in]
|
unid. |
|---|---|---|---|---|---|---|---|---|---|
| WHTVG900 | - | - | - | - | - | - | - | - | 1 |
