PLACA PERFORADA PARA FUERZAS DE CORTE
TITAN PLATE C

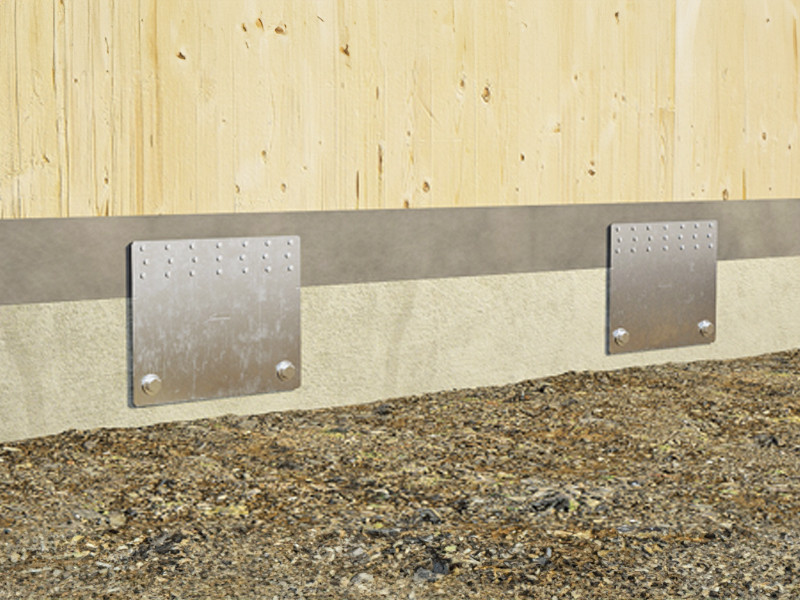

La placa perforada TITAN PLATE C es la placa metálica para fuerzas de corte que se puede utilizar para la conexión continua a la subestructura tanto de paneles de CLT como de paneles de entramado.

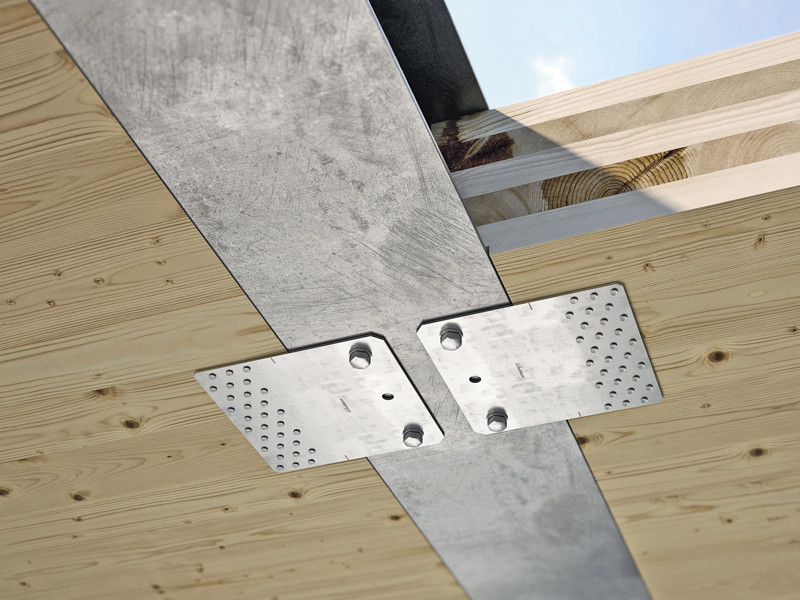

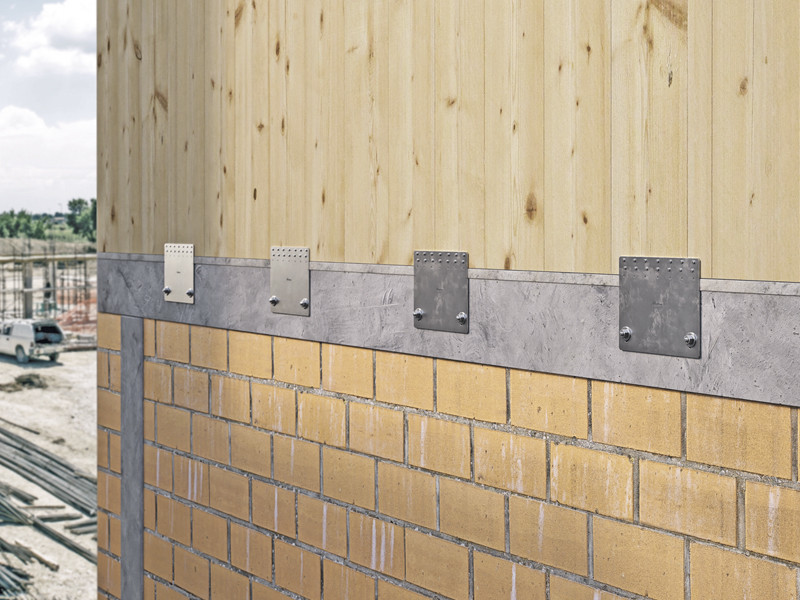

A diferencia de otras placas perforadas, es ideal para realizar sobreelevaciones y, en general, uniones planas entre elementos de hormigón o albañilería y paneles de CLT y, también, para conexiones continuas de corte. Disponible en dos versiones.
TITAN PLATE C, la placa perforada de acero para madera
TITAN PLATE C, al igual que otras placas metálicas perforadas, está diseñada como placa de fijación con clavos o tornillos, con fijación parcial o total, incluso en presencia de lecho de mortero. Entre todas las placas para madera, ofrece una gran versatilidad en la elección de las configuraciones de fijación y es una solución diseñada, calculada y probada con fijación parcial y total, con dirección de las fibras horizontal o vertical.
TITAN PLATE C está marcada CE según la norma EN 14545 y está disponible en la versión TCP300 con espesor aumentado, optimizado para CLT. Placa de acero al carbono con zincado galvanizado, se presta para realizar uniones de corte madera-hormigón en paneles y vigas de madera, y se puede utilizar en CLT, LVL, madera maciza y laminada, estructuras de entramado y paneles de madera.
Documentación
| Ficha técnica | |
|---|---|
| Declaración de prestaciones (DOP) | Descargar |
| Especificaciones técnicas | |
| CAD Files | |
| BIM.ifc File | |
| BIM.rfa File |

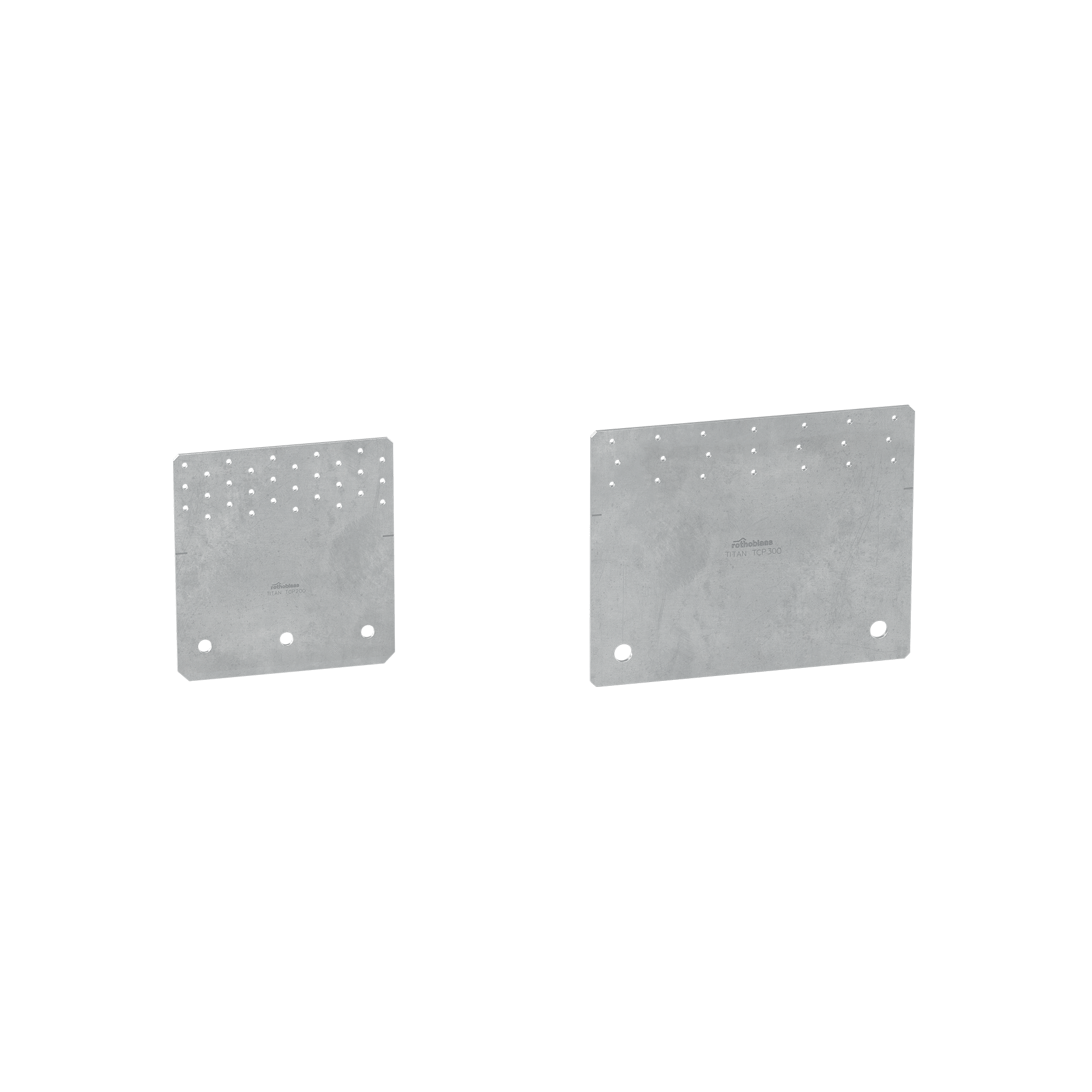

TITAN PLATE TCP
| CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|
| TCP200 | 200 | 214 | 3 | 10 |
| TCP300 | 300 | 240 | 4 | 5 |
Specifications
TITAN PLATE
Suministro y colocación de placa para fuerzas de corte para estructuras de madera, tipo TITAN PLATE.
Marcado CE conforme con EN 14545
Campos de aplicación:
– Uniones madera-hormigón, madera-acero
Material:
– Placa perforada bidimensional de acero al carbono con zincado Z275
Geometría:
– B (mm) = :
– H (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
