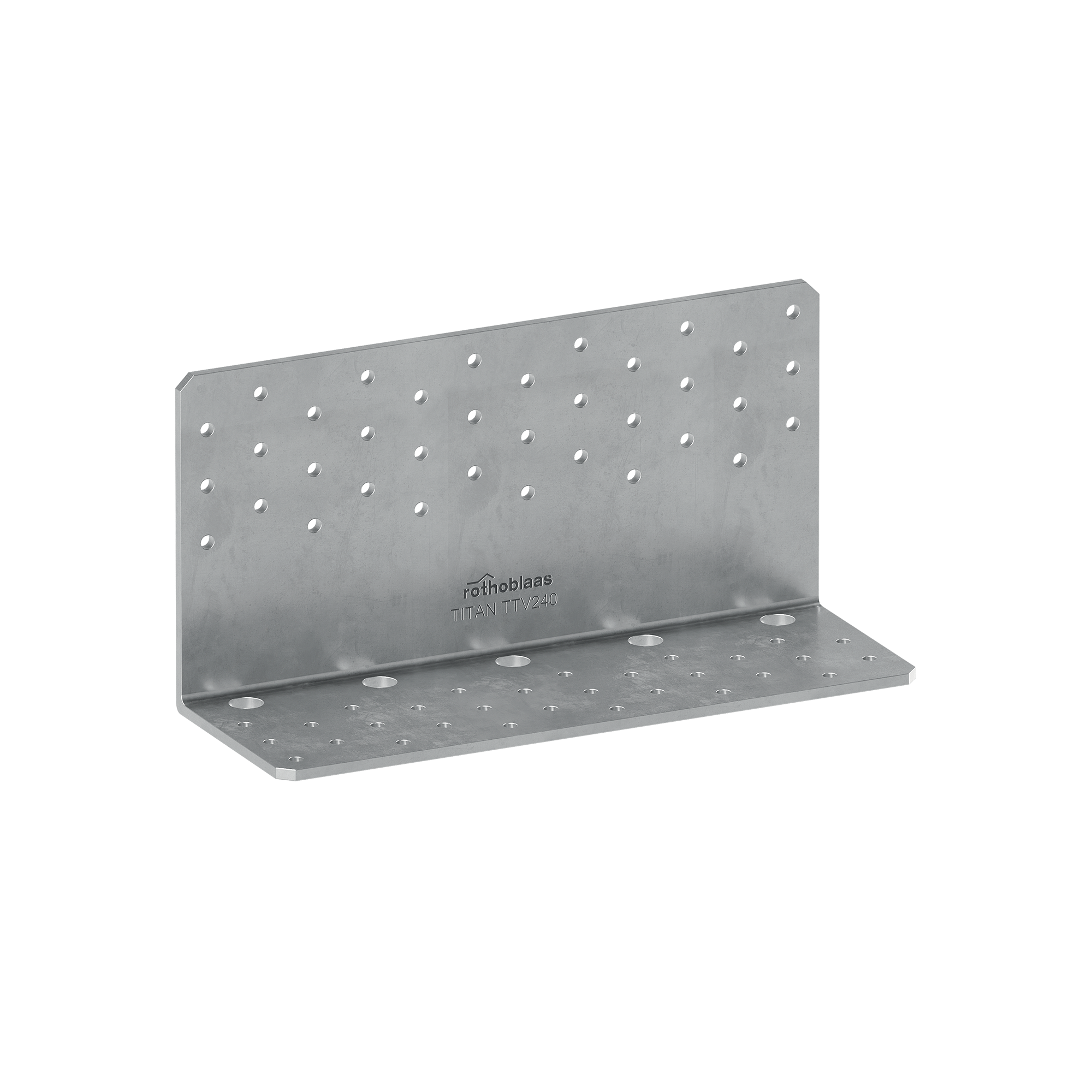

TITAN V

PLACA ANGULAR PARA MADERA

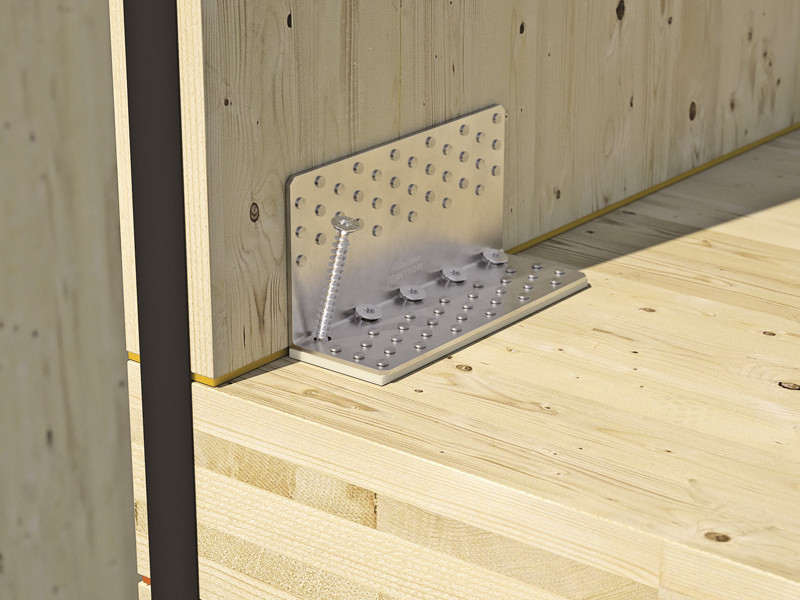

La placa angular para madera TITAN V, para fuerzas de corte y de tracción, es el angular para madera ideal para conexiones madera-madera en CLT. Los tornillos inclinados todo rosca VGS Ø11 ofrecen resistencias excepcionales y permiten fijar las paredes de entre plantas, incluso de espesor diferente.

Descripción

Los angulares para madera con extraordinarias resistencias al corte y a la tracción en una única solución

Con TITAN V, el concepto de angular para madera sube de nivel: en un único soporte se utilizan tanto conectores de diámetro pequeño (como clavos LBA y tornillos LBS) como tornillos todo rosca VGS. El innovador diseño de la placa angular para madera permite aprovechar la ductilidad de los conectores de diámetro pequeño junto con la resistencia y rigidez de los tornillos todo rosca.

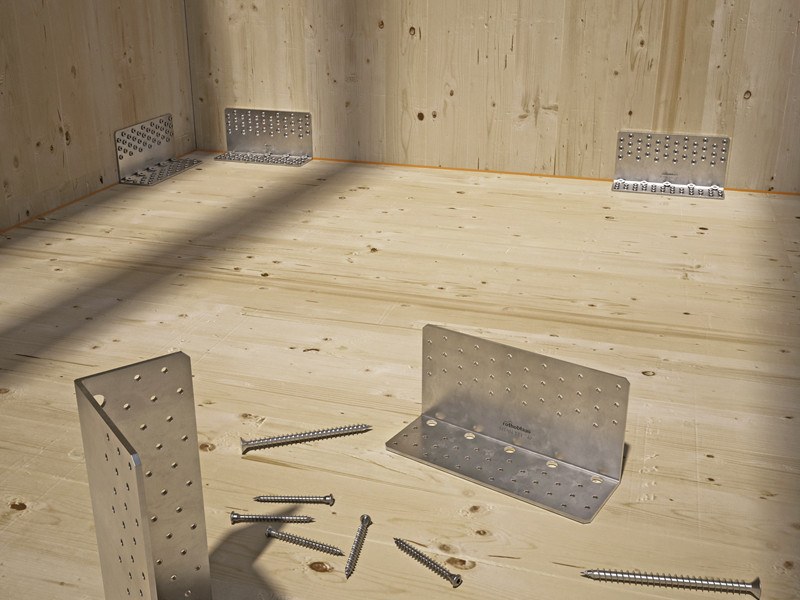

Las placas angulares para madera TITAN V representan la solución perfecta cuando se requieren grandes resistencias al corte y a la tracción en una única solución. Como soporte angular para madera, TITAN V es ideal para conexiones madera-madera, como hold down en los extremos de las paredes o como angular de corte a lo largo de las paredes.

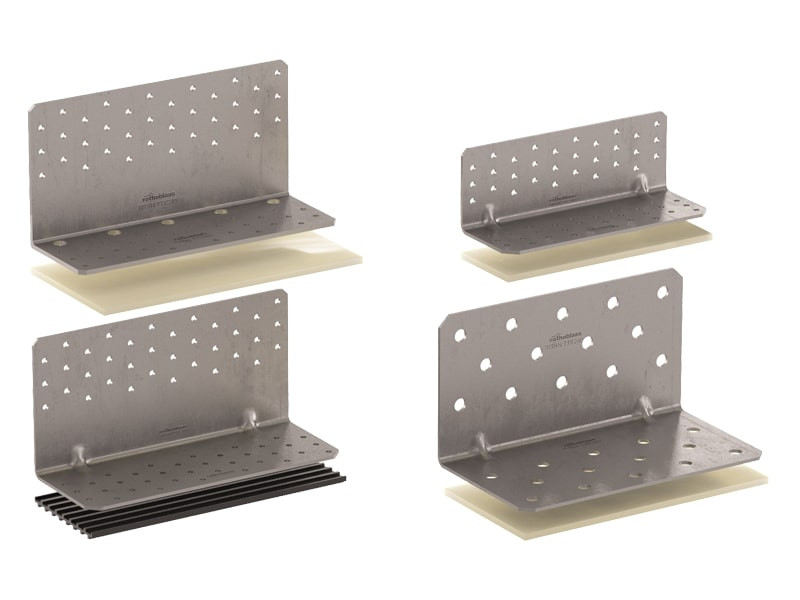

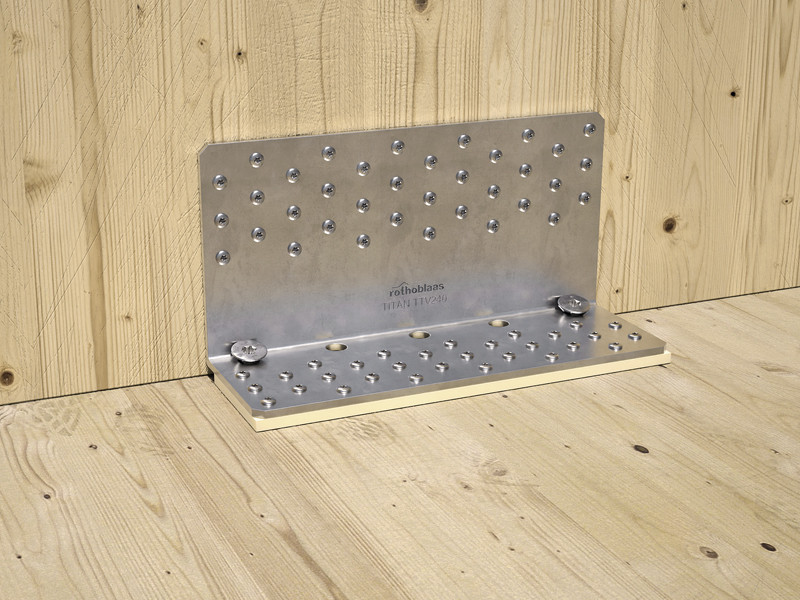

La reducida altura de la brida vertical permite integrar y esconder los soportes angulares para madera dentro del paquete de forjado para que quede oculto en caso de exigencias estéticas con paneles a la vista. El angular TTV garantiza resistencias excepcionales tanto a la tracción (R1,k superior a 100 kN) como al corte (R2,k hasta 60 kN). Los valores se calculan, prueban y certifican también con fijación parcial y con perfiles acústicos interpuestos.

De acero al carbono con zincado galvanizado, TITAN V es perfecto para realizar uniones de corte o de tracción madera-madera en CLT, LVL, madera maciza y madera laminada.

Documentación

  • Ficha técnica
  • Certification ETA
  • Declaración de prestaciones (DOP)
  • CAD Files
  • BIM.ifc File
  • BIM.rfa File

TITAN V - TTV

CÓDIGO B
[mm]
P
[mm]
H
[mm]
s
[mm]
unid.
TTV240 240 83 120 4 10

XYLOFON PLATE - TITAN V

CÓDIGO B
[mm]
P
[mm]
s
[mm]
unid.
XYL3590240 240 90 6 10
