FORJADOS NERVADOS DE MADERA CON PLACAS DENTADAS SHARP METAL
Conexiones madera-madera de alta rigidez sin cola

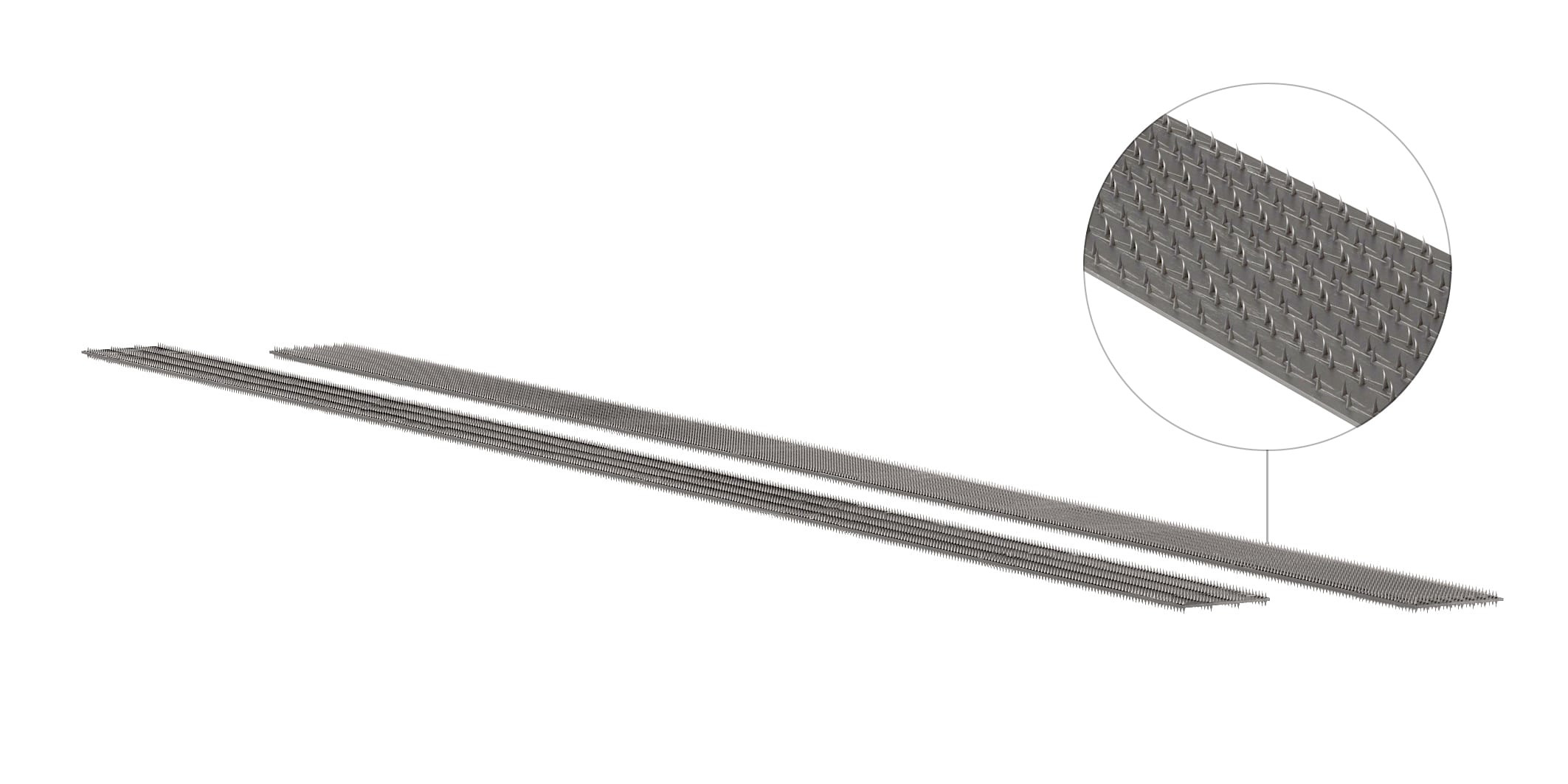

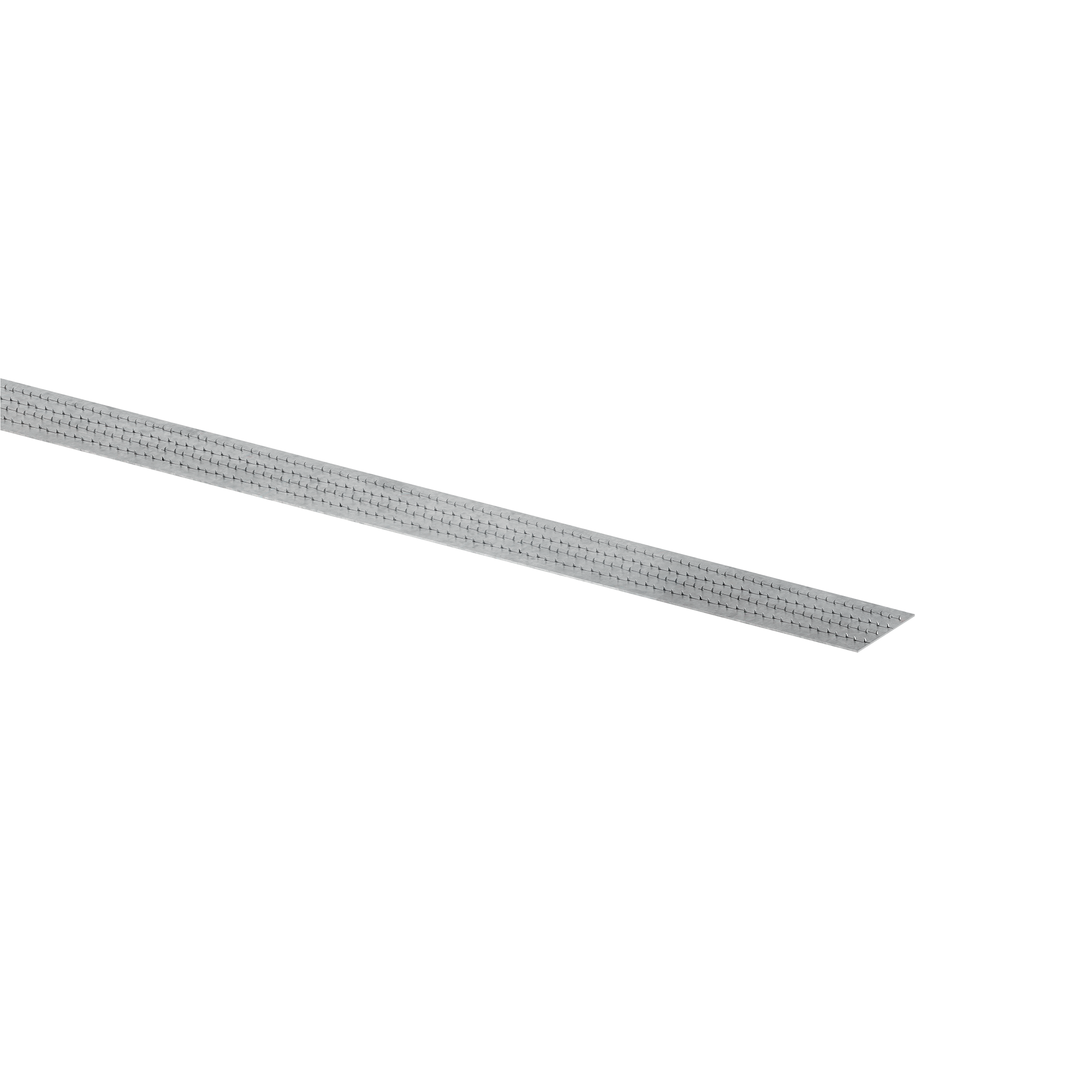

Las placas dentadas SHARP METAL son la solución mecánica perfecta para crear conexiones madera-madera de alta rigidez sin colas estructurales.
Este sistema combina placas metálicas para madera y tornillos estructurales TBS MAX, que generan la fuerza de compresión necesaria para insertar las púas en la madera.
En los forjados nervados, permiten obtener sistemas colaborantes con una instalación rápida y limpia. La distribución de las púas por toda la superficie permite utilizar las placas metálicas para madera también para reforzar vigas de madera y rigidizar uniones.
Características de los conectores para madera SHARP METAL
SHARP METAL es un sistema de conectores para madera diseñado para conexiones madera-madera que requiere una elevada rigidez, tanto en sistemas estructurales nuevos como en elementos ya existentes.

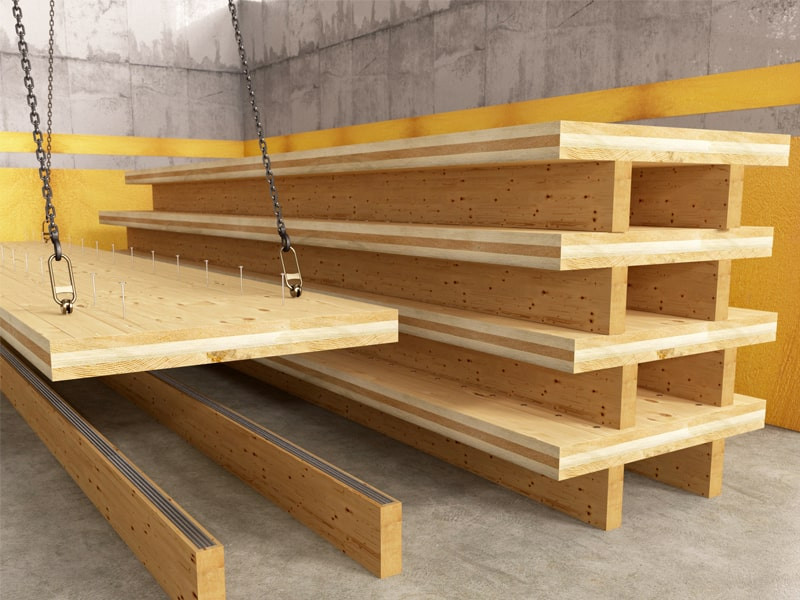

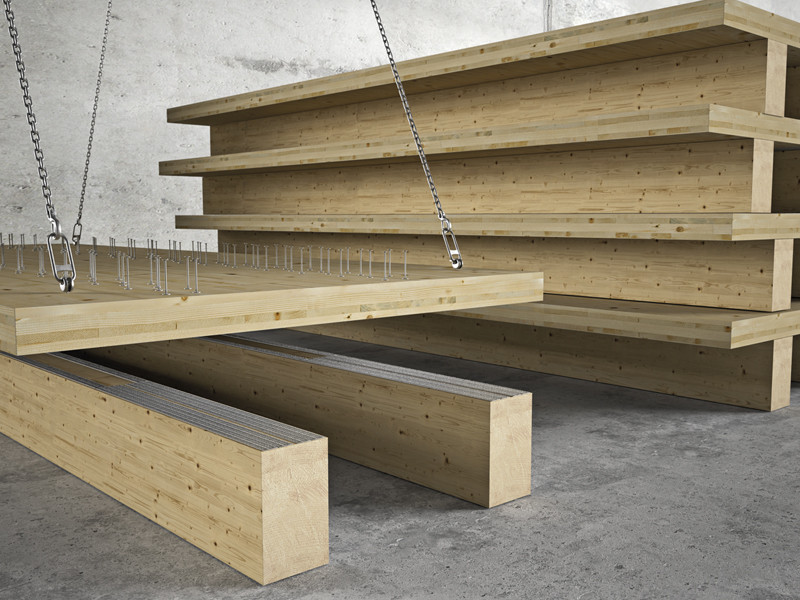

Forjados nervados
Con SHARP METAL el montaje es rápido, sin necesidad de colas ni prensas, lo que reduce los tiempos de producción y aumenta la rigidez del forjado.

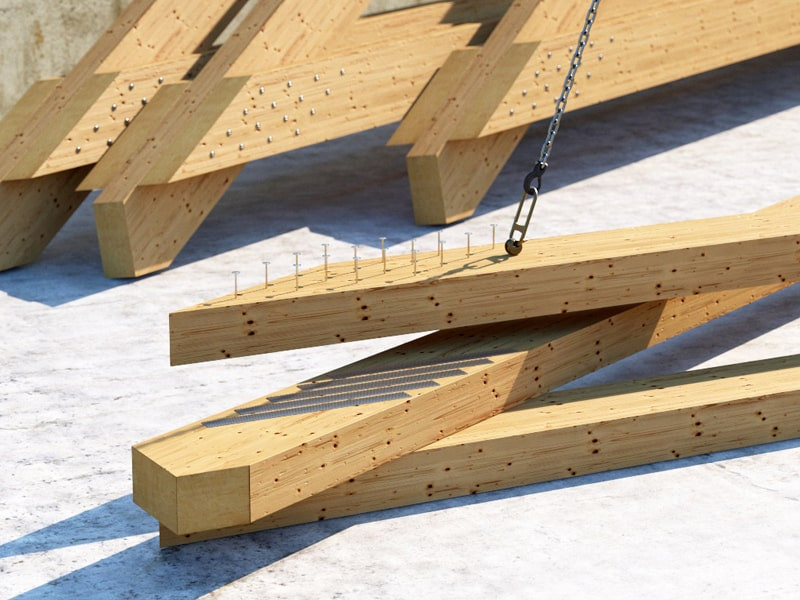

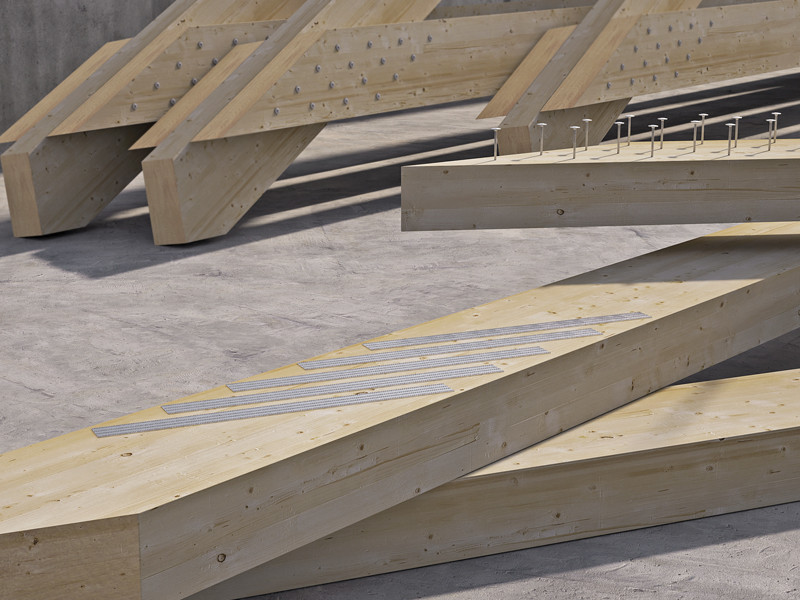

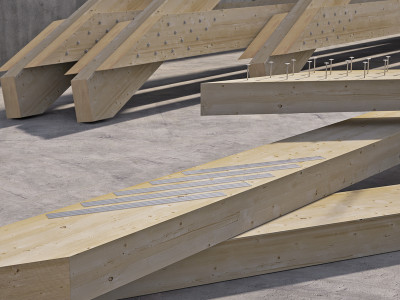

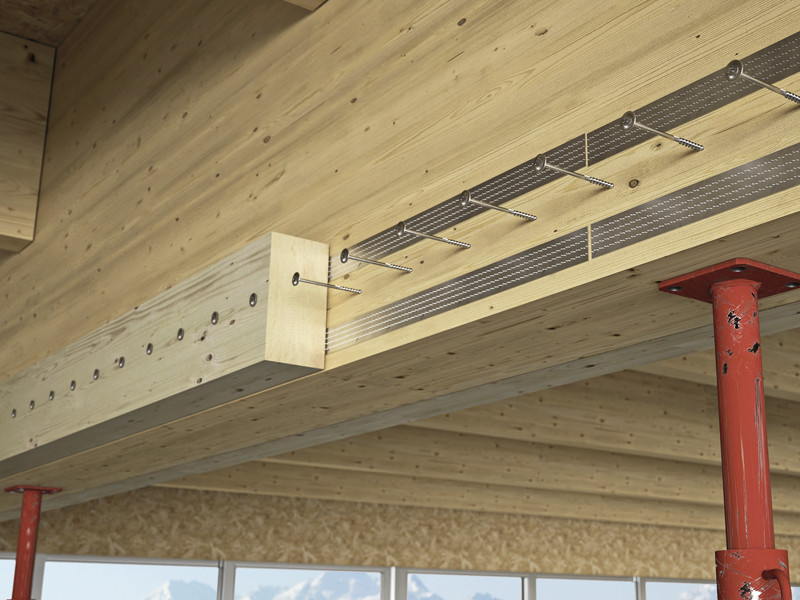

Refuerzo estructural de vigas existentes
Las placas dentadas crean una sección colaborante sin encolados estructurales. La conexión madera-madera alcanza una elevada rigidez por metro (de hasta 140 kN/mm), adecuada para adecuaciones estructurales y refuerzo de vigas de madera.
Rigidización de uniones
SHARP METAL estabiliza el desplazamiento relativo entre los elementos y distribuye los esfuerzos de manera uniforme, incluso combinado con otros sistemas de fijación.
Características técnicas
• Certificación de acuerdo con ETA-24/0058

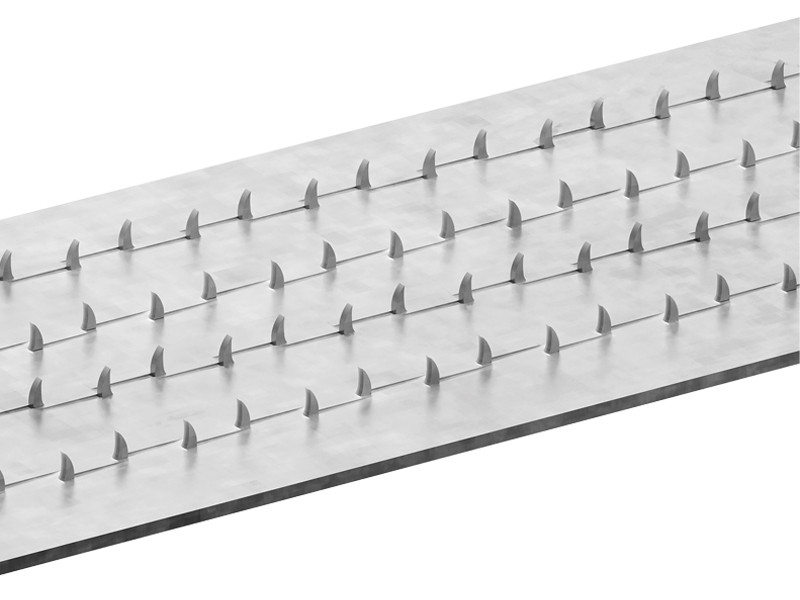

• Geometría con púas distribuidas por toda la superficie, junto con tornillos TBS MAX
• Resistencia al corte de hasta 1,72 MPa
• Rigidez kser de hasta 3,05 N/mm³
• Sistema reversible; se puede instalar en la fábrica y en la obra
• Sin necesidad de pretratamiento, de tiempos de secado ni de control ambiental
¿Es posible reemplazar las colas estructurales en los forjados nervados y en los refuerzos de vigas de madera?
Sí, SHARP METAL es una alternativa mecánica a las colas estructurales en las conexiones madera-madera en seco. En los forjados, elimina los tiempos de secado y simplifica la secuencia de montaje. En el refuerzo de vigas de madera, crea una sección colaborante sin trabajos “húmedos” o limitaciones relacionadas con las condiciones ambientales.
¿Qué cambia en la obra?
Con las placas dentadas SHARP METAL se eliminan las fases de aplicación y fraguado de la cola. No se requieren tiempos de espera, ni condiciones de temperatura o humedad controladas, ni tampoco prensas.
¿Se tienen que llevar a cabo trabajos preliminares?
No. El espesor de 0,75 mm permite atornillar directamente la placa con tornillos TBS MAX sin pre-agujero. La placa se puede cortar a la medida deseada directamente en la obra.
