PIE DE PILAR DE ALTA RESISTENCIA
S50
S50 es el pie de pilar oculto potente y certificado, diseñado para realizar grandes estructuras. Gracias a la resistencia a la compresión, superior a 300 kN, es ideal para los sistemas de construcción viga-pilar de grandes dimensiones y grandes luces.

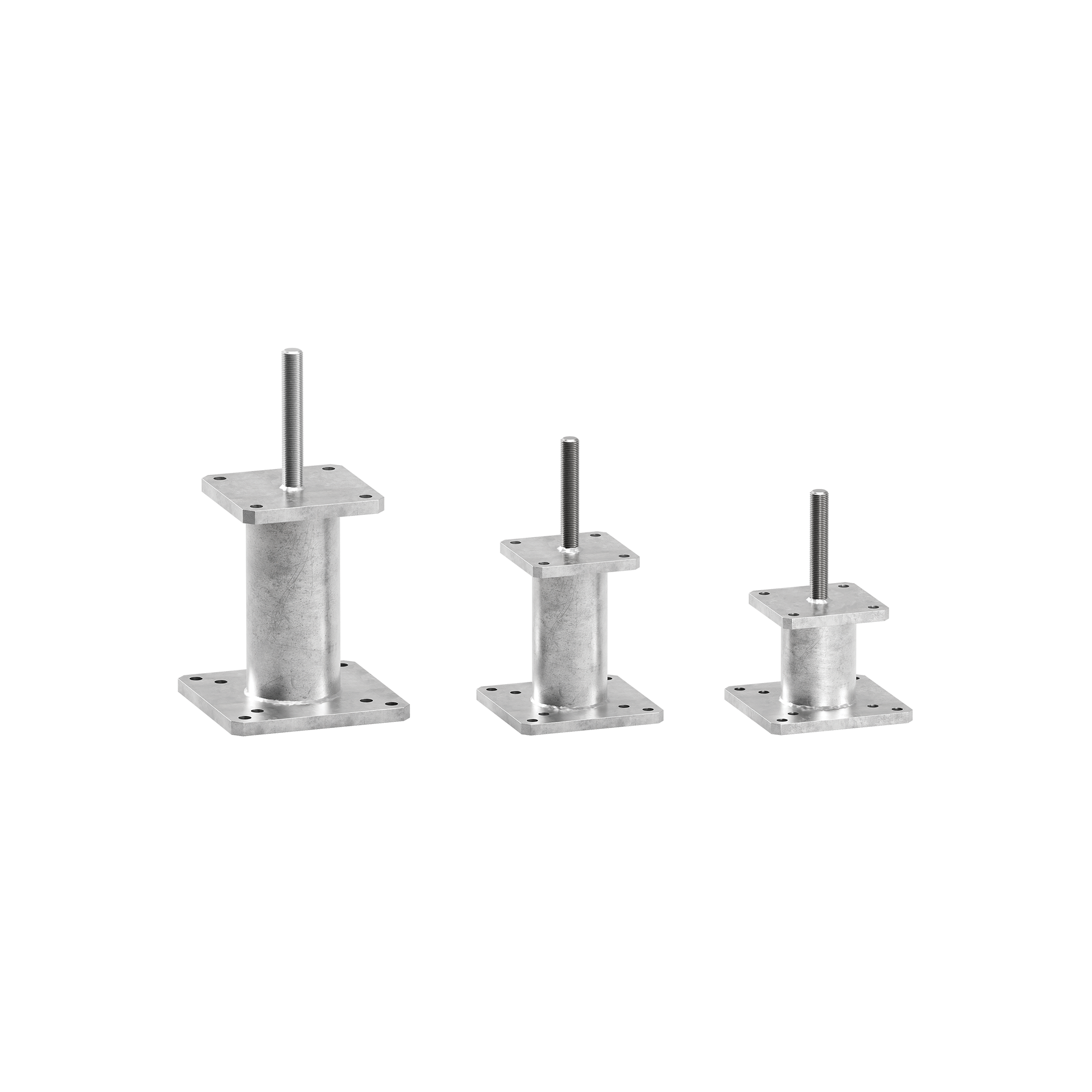

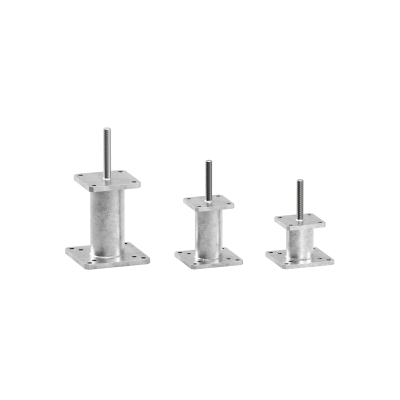

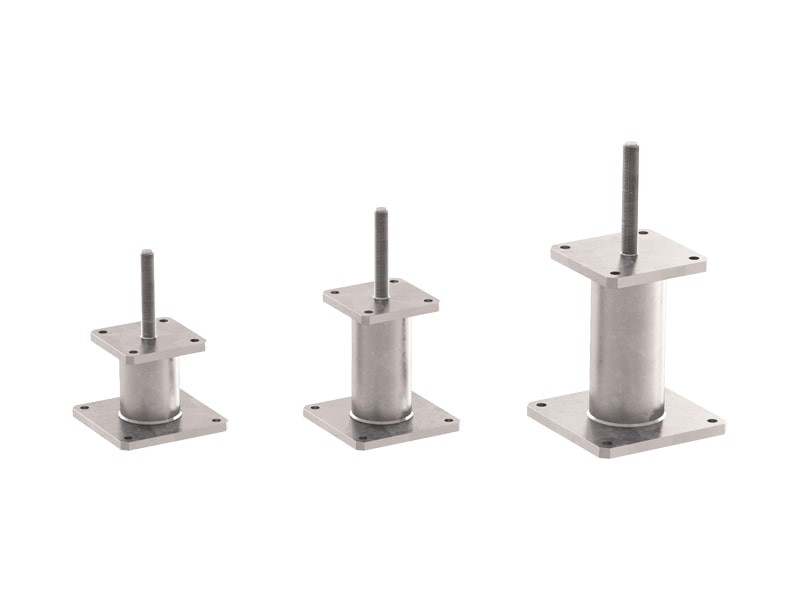

S50, PIE DE PILAR OCULTO DE ALTA RESISTENCIA.

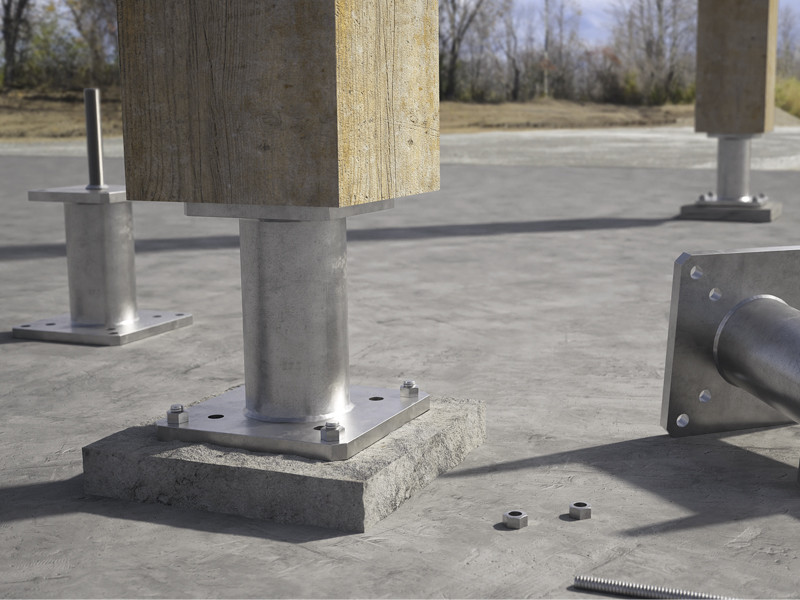

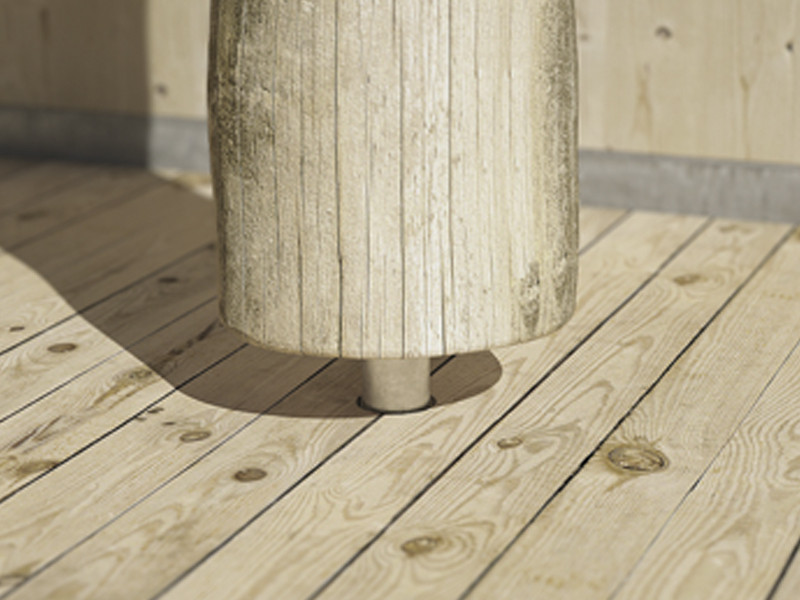

Los pies de pilar S50 están realzados con respecto al suelo para evitar chorros o agua estancada y garantizar una alta durabilidad. La fijación oculta en el elemento de madera asegura un óptimo resultado estético.

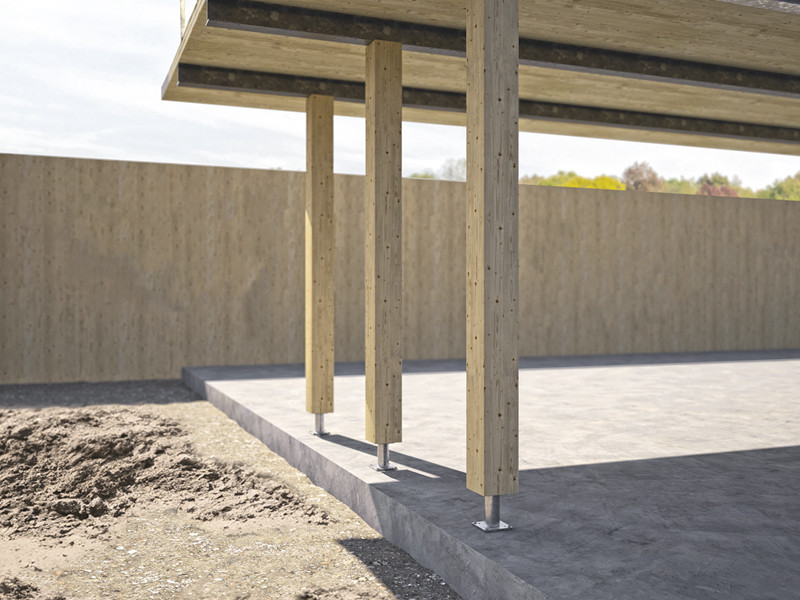

Es ideal para transferir fuerzas de compresión altas, derivadas de pilares de grandes dimensiones. Sus excepcionales valores de resistencia a la compresión se han calculado y certificado según ETA.
De acero al carbono galvanizado en caliente, es ideal para clases de servicio 1, 2 y 3 y se puede utilizar en madera maciza y laminada, CLT y LVL.
Documentación
| Ficha técnica | |
|---|---|
| Certification ETA | |
| Declaración de prestaciones (DOP) | Descargar |
| CAD Files | |
| BIM.ifc File | |
| BIM.rfa File |
S50
| CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
Ø
[mm]
|
s
[mm]
|
unid. |
|---|---|---|---|---|---|---|
| S50120120 | 120 | 120 | 144 | Ø80 | 12 | 1 |
| S50120180 | 120 | 120 | 204 | Ø80 | 12 | 1 |
| S50160180 | 160 | 160 | 212 | Ø100 | 16 | 1 |
| S50160240 | 160 | 160 | 272 | Ø100 | 16 | 1 |
Specifications
Suministro y colocación de pie de pilar de altas resistencias para estructuras de madera, tipo S50.
Marcado CE conforme con ETA 10/0422
Campos de aplicación:
– Uniones para pilares de madera, clases de servicio 1, 2 y 3
Material:
– Acero al carbono galvanizado en caliente
Geometría:
Angular:
– H (mm) = :
– Placa base (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
