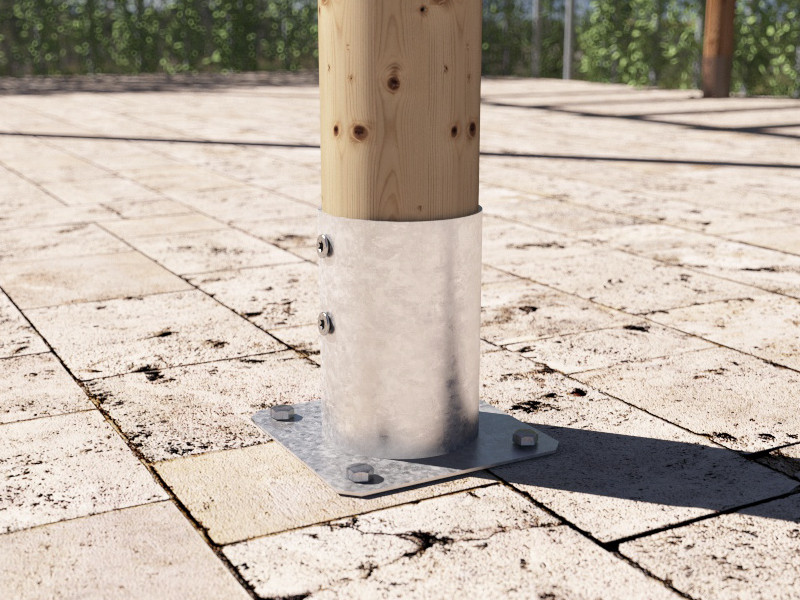

aplicación-pie-de-pilar-de-tulipa-circular-f20

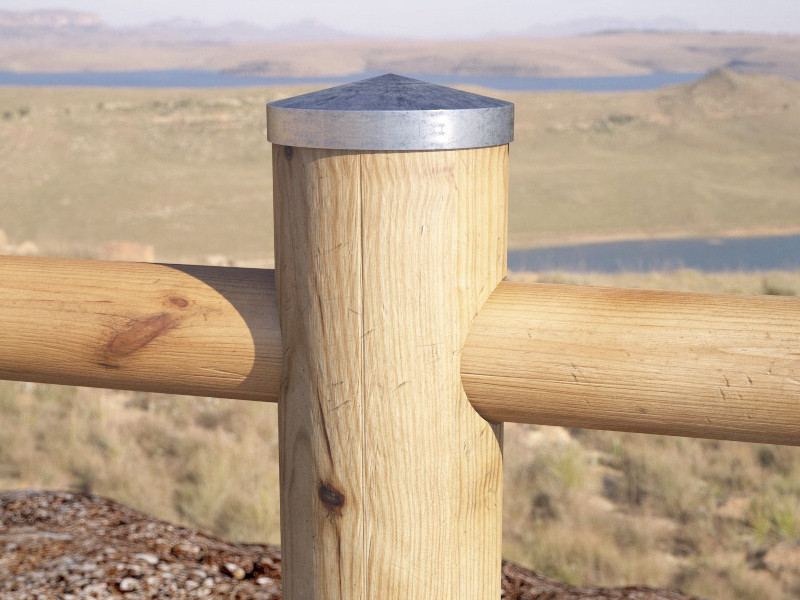

aplicación-coberturas-para-pilares-hut-round
aplicación-pie-de-pilar-de-tulipa-circular-typf-fd-m
aplicación-pie-de-pilar-de-tulipa-circular-typf-fd-m
aplicación-pie-de-pilar-con-bridas-F51
aplicación-pie-de-pilar-clavable-m70-r

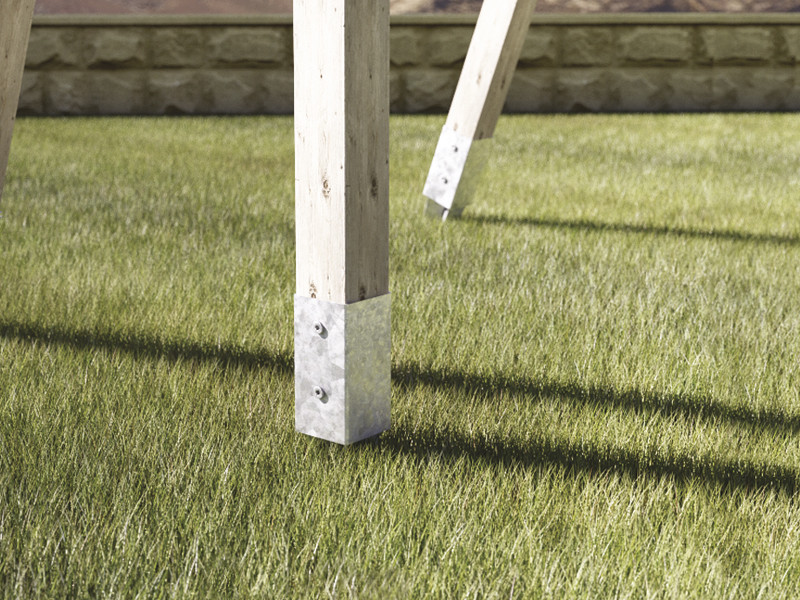

aplicación-pie-de-pilar-clavable-m70-s
aplicación-pie-de-pilar-con-base-oculta-f11

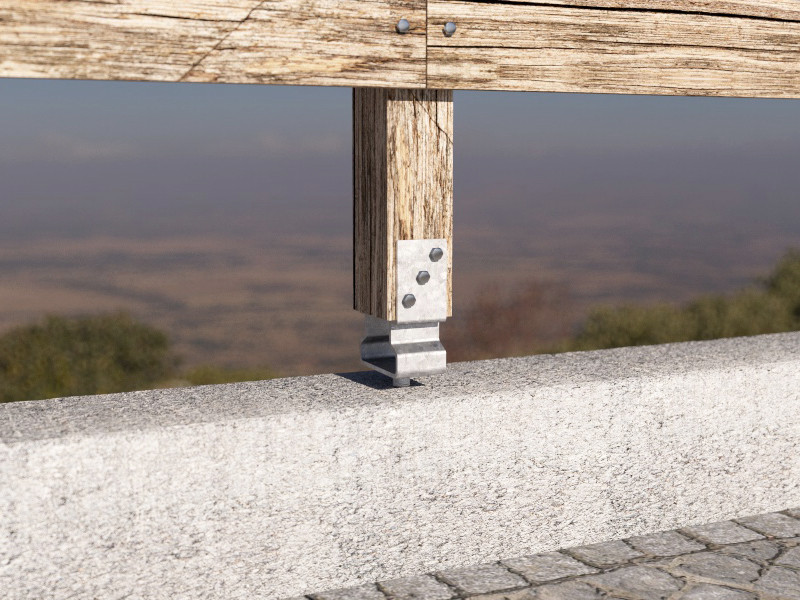

aplicación-pie-de-pilar-con-barra-m50

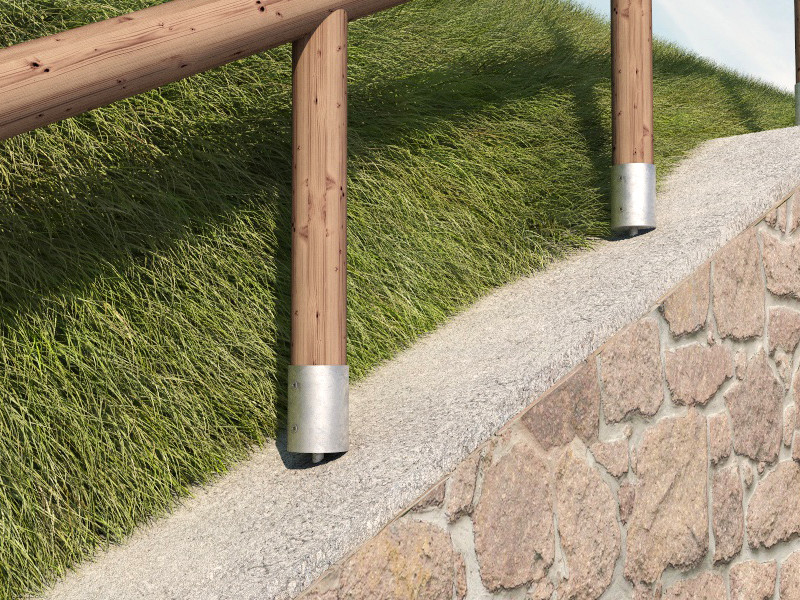

aplicación-pie-de-pilar-con-barra-m53

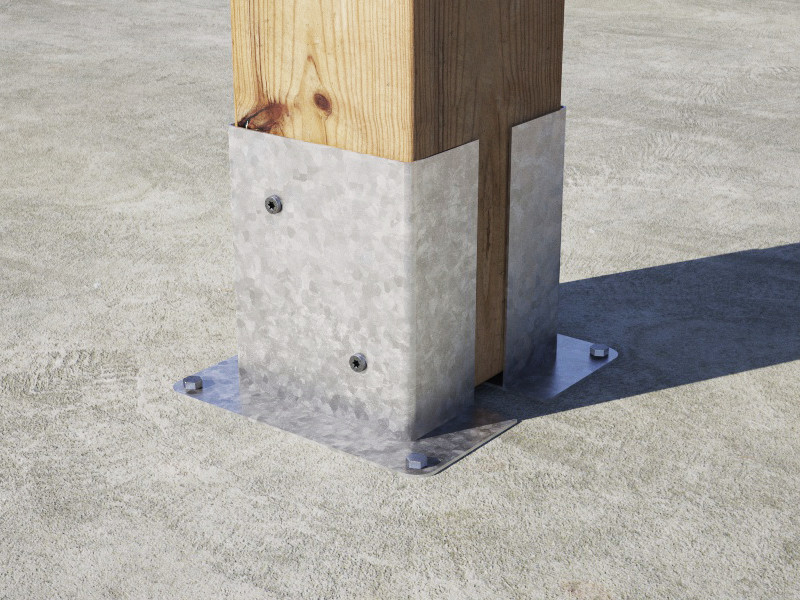

aplicación-pie-de-pilar-doble-fd10

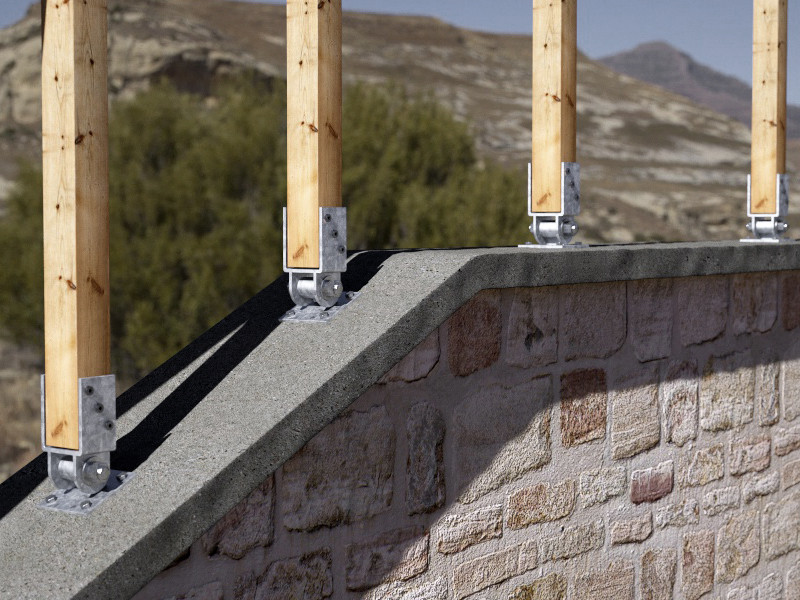

aplicación-pie-de-pilar-inclinable-s40

TYP F-FD-M

PIES DE PILAR MIXTOS

Gama completa de soluciones para pilares, empalizadas o vallados, capaz de satisfacer todas las necesidades en términos de dimensiones y de geometría (rectangular, cuadrada y circular).

Todas las versiones son adecuadas para uso en clases de servicio 1, 2 y 3, algunas con galvanizado en caliente, otras en acero inoxidable A2 | AISI304 o con pintura de color marrón o negro grafito. Algunas versiones se pueden fijar en hormigón, otras están dotadas de una barra para embutir en el hormigón y otras son para clavar en el suelo.

Todas responden tanto a las necesidades del carpintero como del aficionado.

Contactar con el agente

Documentación

  • Ficha técnica
  • Certification ETA

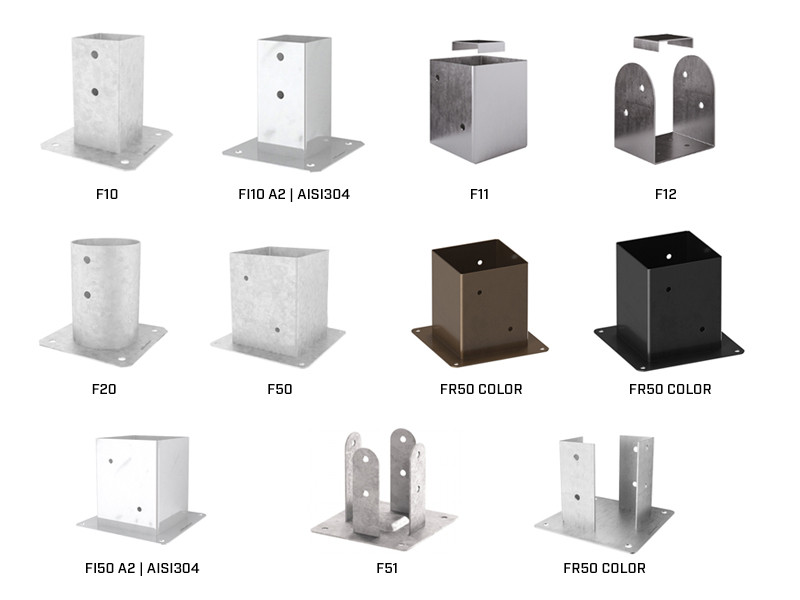

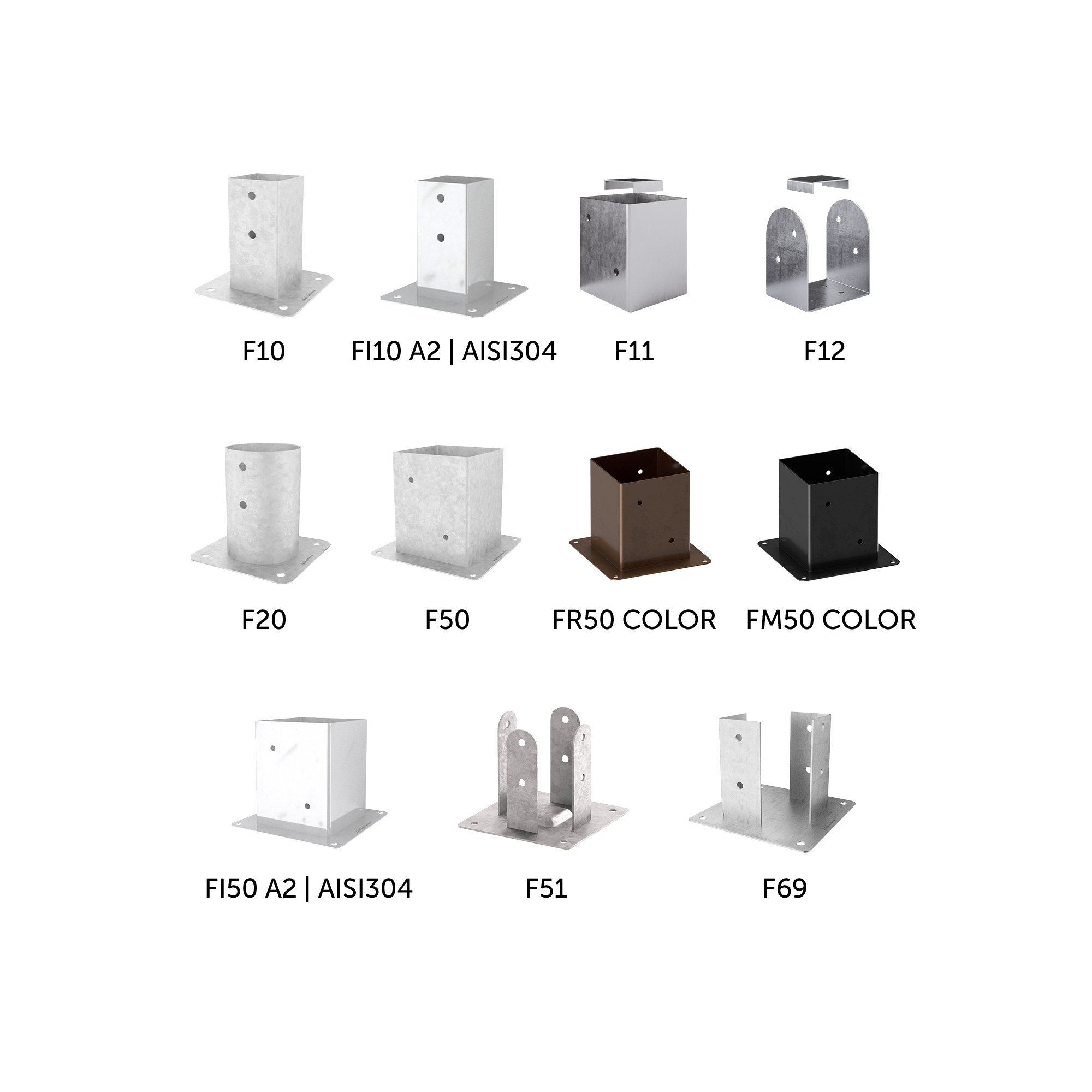

F10

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
F1070 71 71 150 2 2 13/16'' 2 13/16'' 6'' 0.079 1
F1080 81 81 150 2 3 3/16'' 3 3/16'' 6'' 0.079 1
F1090 91 91 150 2 3 9/16'' 3 9/16'' 6'' 0.079 1

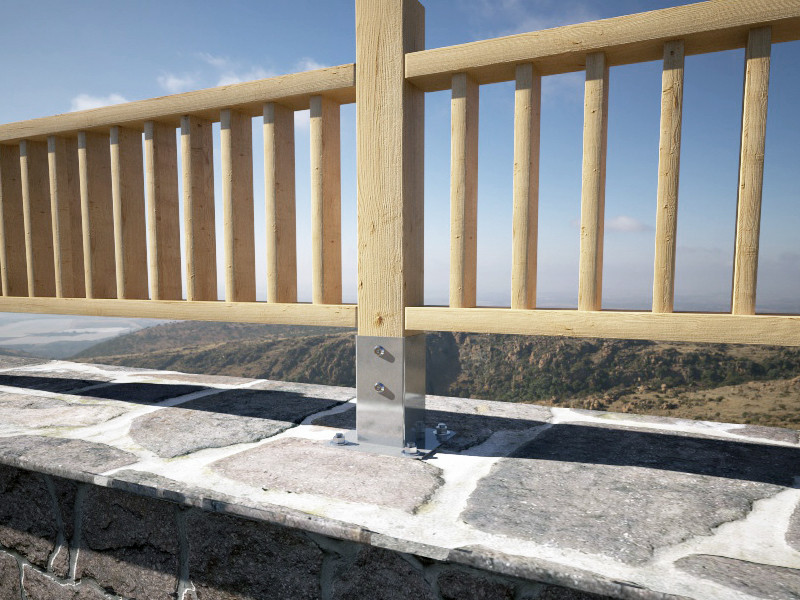

FI10 A2 | AISI304

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
DOP
FI1070 71 71 150 2 2 13/16'' 2 13/16'' 6'' 0.079 1
FI1090 91 91 150 2 3 9/16'' 3 9/16'' 6'' 0.079 1

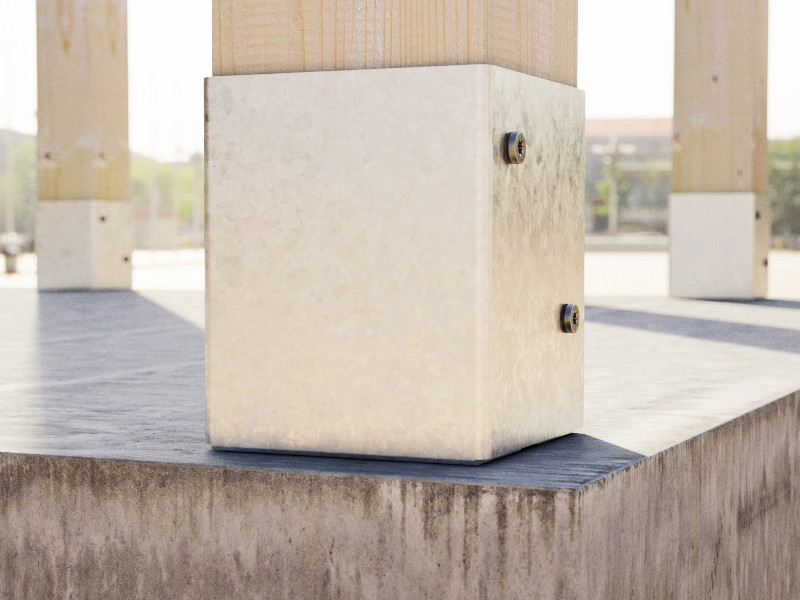

F11

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
F1190 91 91 150 2.5 3 9/16'' 3 9/16'' 6'' 0.098 1
F11100 101 101 150 2.5 4'' 4'' 6'' 0.098 1
F11120 121 121 150 2.5 4 3/4'' 4 3/4'' 6'' 0.098 1
F11140 141 141 200 3 5 9/16'' 5 9/16'' 8'' 0.118 1
F11160 161 161 200 3 6 5/16'' 6 5/16'' 8'' 0.118 1

F12

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
F1270 72 60 100 2.5 2 13/16'' 2 3/8'' 4'' 0.098 1
F1280 82 60 100 2.5 3 1/4'' 2 3/8'' 4'' 0.098 1
F1290 92 70 120 2.5 3 5/8'' 2 3/4'' 4 3/4'' 0.098 1
F12100 102 80 120 2.5 4'' 3 1/8'' 4 3/4'' 0.098 1
F12120 122 100 140 2.5 4 13/16'' 4'' 5 1/2'' 0.098 1
F12140 142 120 160 3 5 9/16'' 4 3/4'' 6 1/4'' 0.118 1
F12160 162 140 180 3 6 3/8'' 5 1/2'' 7 1/8'' 0.118 1

F20

CÓDIGO Ø
[mm]
 H
[mm]
 s
[mm]
 unid.
F2080 Ø81 150 2 1
F20100 Ø101 150 2 1
F20120 Ø121 150 2 1
F20140 Ø141 150 2 1

F50

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
F50100 101 101 150 2.5 4'' 4'' 6'' 0.098 1
F50120 121 121 150 2.5 4 3/4'' 4 3/4'' 6'' 0.098 1
F50140 141 141 150 2.5 5 9/16'' 5 9/16'' 6'' 0.098 1
F50160 161 161 200 2.5 6 5/16'' 6 5/16'' 8'' 0.098 1
F50180 181 181 200 2.5 7 1/8'' 7 1/8'' 8'' 0.098 1
F50200 201 201 200 2.5 8'' 8'' 8'' 0.098 1

FR50 COLOR

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
FR50100 101 101 150 2.5 4'' 4'' 6'' 0.098 1
FR50120 121 121 150 2.5 4 3/4'' 4 3/4'' 6'' 0.098 1

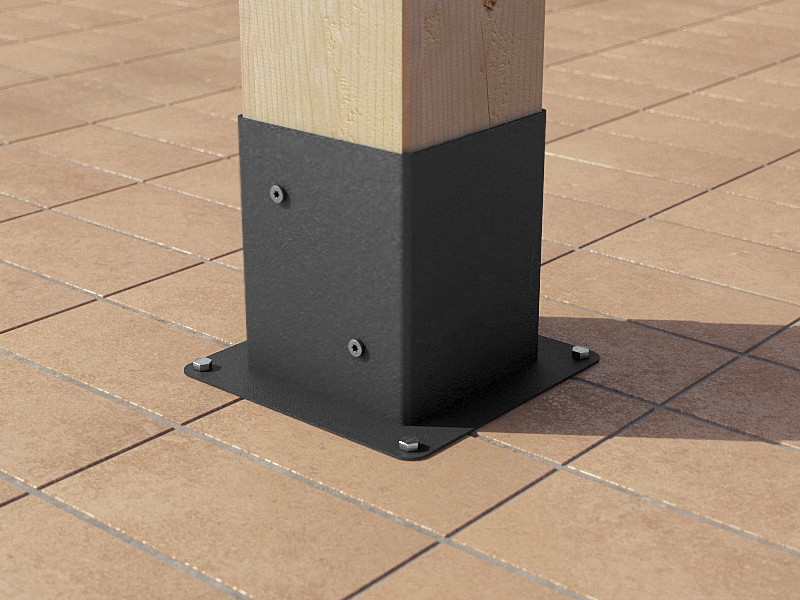

FM50 COLOR

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
FM50100 101 101 150 2.5 4'' 4'' 6'' 0.098 1
FM50120 121 121 150 2.5 4 3/4'' 4 3/4'' 6'' 0.098 1
FM50160 161 161 200 2.5 6 5/16'' 6 5/16'' 8'' 0.098 1
FM50200 201 201 200 2.5 8'' 8'' 8'' 0.098 1

FI50 A2 | AISI304

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
DOP
FI50100 101 101 150 2.5 4'' 4'' 6'' 0.098 1
FI50120 121 121 150 2.5 4 3/4'' 4 3/4'' 6'' 0.098 1
FI50140 141 141 150 2.5 5 9/16'' 5 9/16'' 6'' 0.098 1
FI50160 161 161 200 2.5 6 5/16'' 6 5/16'' 8'' 0.098 1
FI50200 201 201 200 2.5 8'' 8'' 8'' 0.098 1

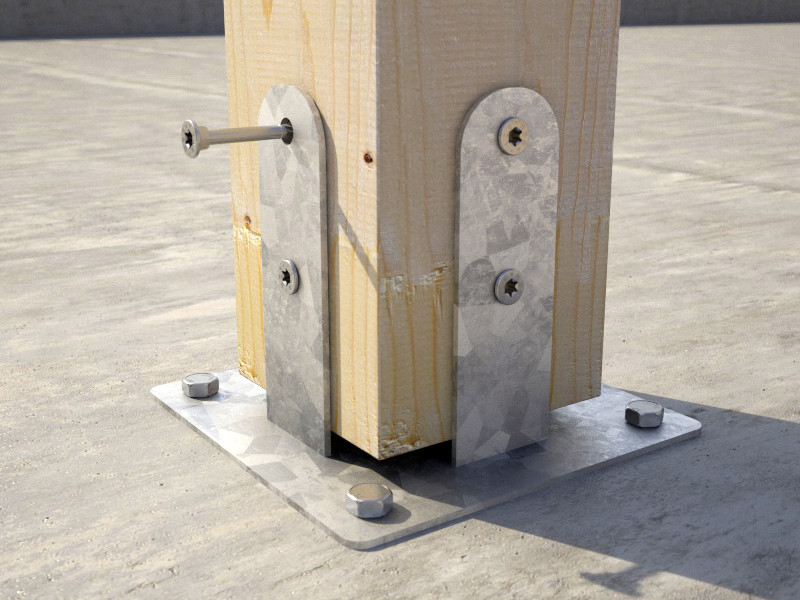

F51

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
F51120 121 121 150 3 4 3/4'' 4 3/4'' 6'' 0.118 1
F51140 141 141 200 3 5 9/16'' 5 9/16'' 8'' 0.118 1
F51160 161 161 200 4 6 5/16'' 6 5/16'' 8'' 0.157 1
F51200 201 201 225 4 8'' 8'' 8 7/8'' 0.157 1

F69

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
F69100 101 101 150 2.5 4'' 4'' 6'' 0.098 1
F69120 121 121 150 2.5 4 3/4'' 4 3/4'' 6'' 0.098 1
F69160 161 161 200 3 6 5/16'' 6 5/16'' 8'' 0.118 1
F69200 201 201 220 3 8'' 8'' 8 5/8'' 0.118 1

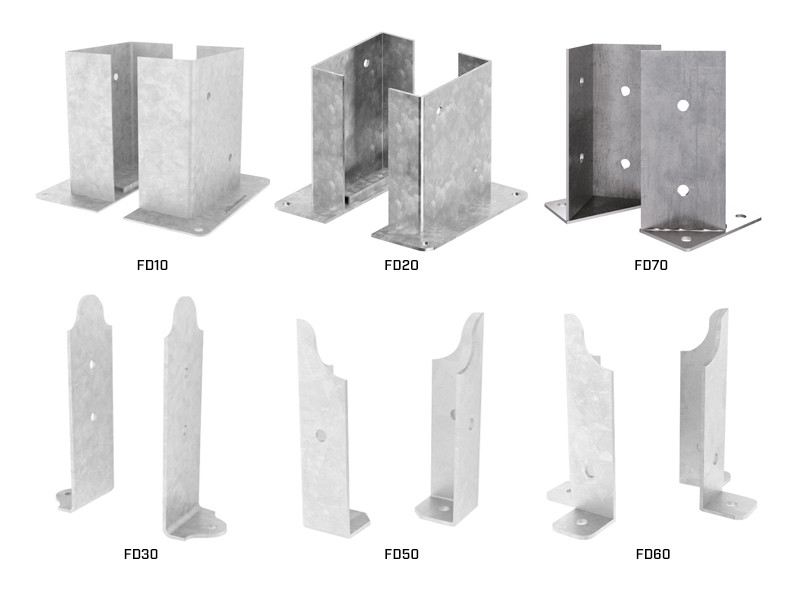

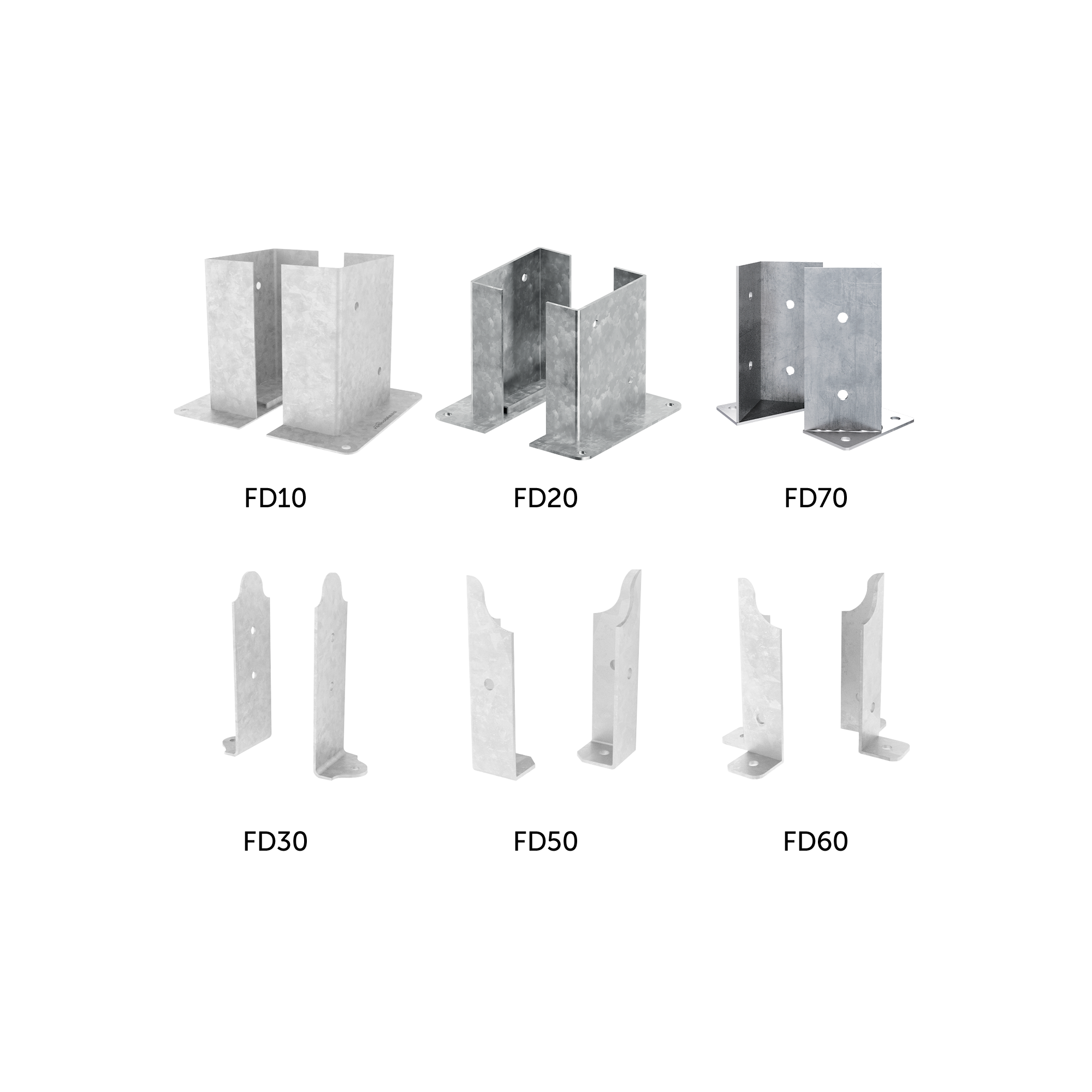

FD10

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
FD10120 121 56 200 2.5 4 3/4'' 2 3/16'' 8'' 0.098 1
FD10140 141 66 200 2.5 5 9/16'' 2 5/8'' 8'' 0.098 1
FD10160 161 76 200 2.5 6 5/16'' 3'' 8'' 0.098 1
FD10180 181 86 200 2.5 7 1/8'' 3 3/8'' 8'' 0.098 1
FD10200 201 96 200 2.5 8'' 3 3/4'' 8'' 0.098 1

FD20

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
FD20120 121 38 200 4 4 3/4'' 1 1/2'' 8'' 0.157 1
FD20140 141 46 200 4 5 9/16'' 1 13/16'' 8'' 0.157 1
FD20160 161 54 200 4 6 5/16'' 2 1/8'' 8'' 0.157 1
FD20200 201 66 200 4 8'' 2 5/8'' 8'' 0.157 1

FD30

CÓDIGO B
[mm]
 H
[mm]
 s
[mm]
 unid.
DOP
FD3060 60 180 4 1
FD3080 80 240 4 1

FD50

CÓDIGO B
[mm]
 H
[mm]
 s
[mm]
 unid.
DOP
FD5050 46 185 4 1
FD5080 76 220 4 1

FD60

CÓDIGO B
[mm]
 H
[mm]
 s
[mm]
 unid.
DOP
FD6050 46 185 4 1
FD6080 76 220 4 1

FD70

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
FD7080 81 81 180 3 3 3/16'' 3 3/16'' 7 1/8'' 0.118 1
FD70100 101 101 220 3 4'' 4'' 8 5/8'' 0.118 1

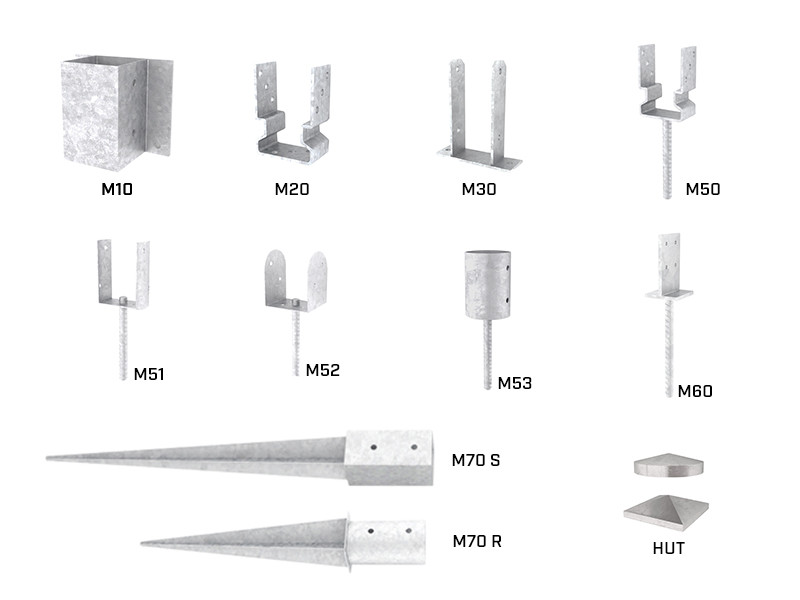

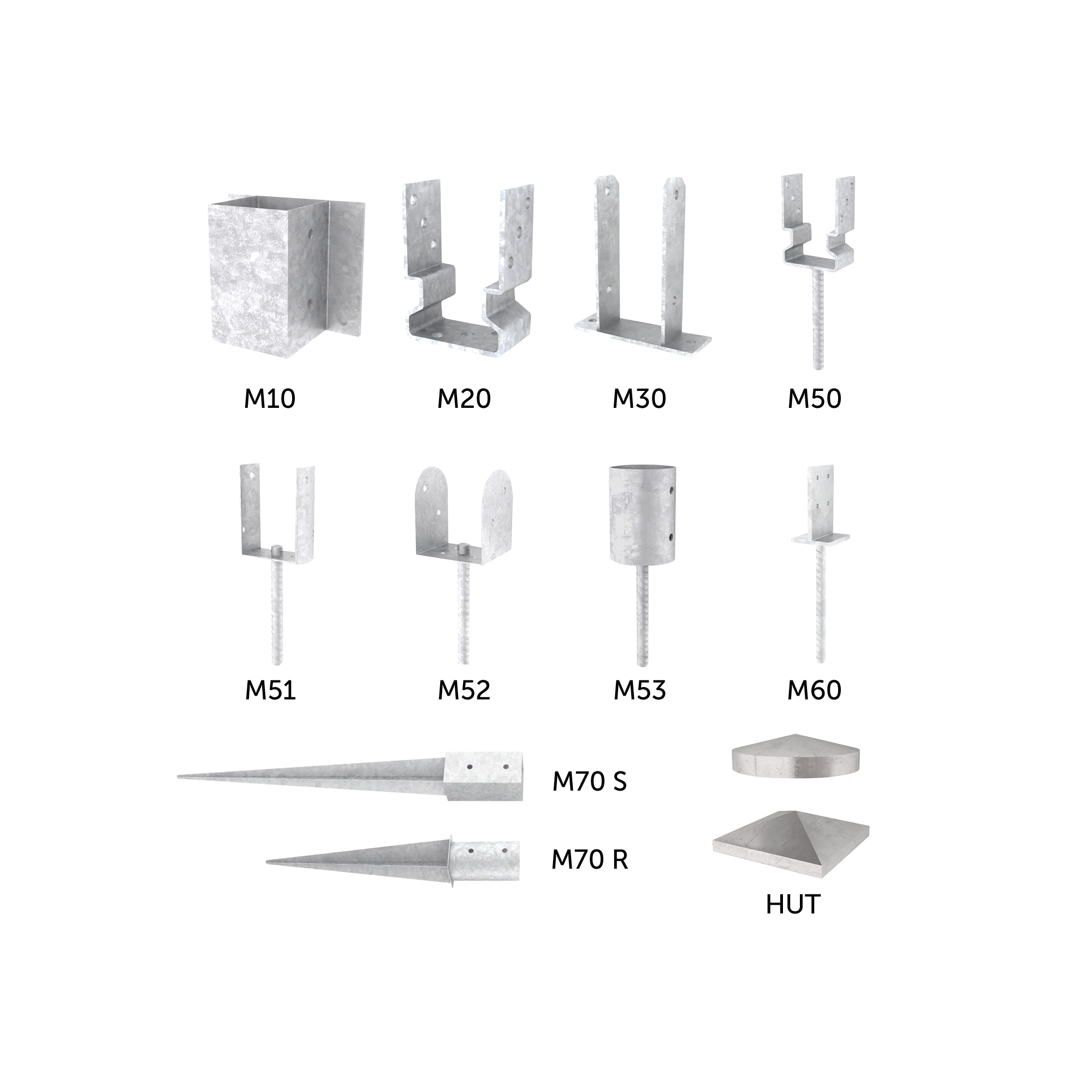

M10

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
M1070 71 71 150 2 2 13/16'' 2 13/16'' 6'' 0.079 1
M1090 91 91 150 2 3 9/16'' 3 9/16'' 6'' 0.079 1

M20

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
DOP
M2070 71 60 150 5 2 13/16'' 2 3/8'' 6'' 0.197 1
M2090 91 60 150 5 3 9/16'' 2 3/8'' 6'' 0.197 1
M20100 101 60 150 5 4'' 2 3/8'' 6'' 0.197 1
M20120 121 60 150 5 4 3/4'' 2 3/8'' 6'' 0.197 1

M30

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
DOP
M3070 71 50 200 5 2 13/16'' 1 15/16'' 8'' 0.197 1
M3080 81 50 200 5 3 3/16'' 1 15/16'' 8'' 0.197 1
M3090 91 50 200 5 3 9/16'' 1 15/16'' 8'' 0.197 1
M30100 101 50 200 5 4'' 1 15/16'' 8'' 0.197 1
M30120 121 50 200 5 4 3/4'' 1 15/16'' 8'' 0.197 1 -

M50

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
DOP
M5070 71 60 150 5 2 13/16'' 2 3/8'' 6'' 0.197 1
M5090 91 60 150 5 3 9/16'' 2 3/8'' 6'' 0.197 1
M50100 101 60 150 5 4'' 2 3/8'' 6'' 0.197 1
M50120 121 60 150 5 4 3/4'' 2 3/8'' 6'' 0.197 1

M51

CÓDIGO Ø
[mm]
 H
[mm]
 s
[mm]
 unid.
M51100 Ø101 150 3 1
M51120 Ø121 150 3 1

M52

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
M5290 91 70 120 2.5 3 9/16'' 2 3/4'' 4 3/4'' 0.098 1
M52100 101 80 120 2.5 4'' 3 1/8'' 4 3/4'' 0.098 1
M52120 121 100 140 2.5 4 3/4'' 4'' 5 1/2'' 0.098 1

M53

CÓDIGO Ø
[mm]
 H
[mm]
 s
[mm]
 unid.
M5380 Ø81 150 3 1
M53100 Ø101 150 3 1
M53120 Ø121 150 3 1

M60

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
DOP
M6080 80 80 130 8 3 1/8'' 3 1/8'' 5 1/8'' 0.315 1

M70 S

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
M70S70 71 71 150 2 2 13/16'' 2 13/16'' 6'' 0.079 1
M70S90 91 91 150 2 3 9/16'' 3 9/16'' 6'' 0.079 1
M70S100 101 101 150 2 4'' 4'' 6'' 0.079 1
M70S120 121 121 150 2 4 3/4'' 4 3/4'' 6'' 0.079 1

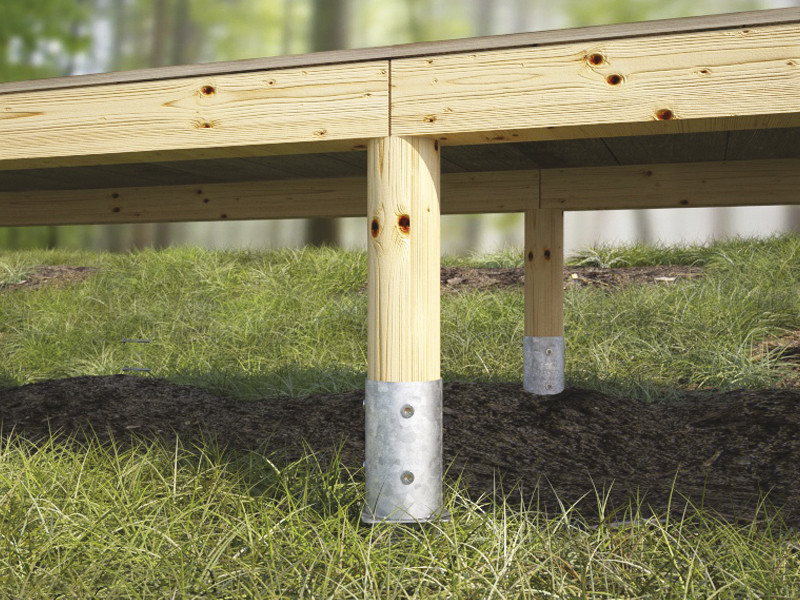

M70 R

CÓDIGO Ø
[mm]
 H
[mm]
 s
[mm]
 unid.
M70R80 Ø81 150 2 1
M70R100 Ø101 150 2 1
M70R120 Ø121 150 2 1

S40

CÓDIGO B
[mm]
 P
[mm]
 H
[mm]
 s
[mm]
 B
[in]
 P
[in]
 H
[in]
 s
[in]
 unid.
S4070 71 60 100 5 2 13/16'' 2 3/8'' 4'' 0.197 1
S4090 91 60 100 5 3 9/16'' 2 3/8'' 4'' 0.197 1

HUT

CÓDIGO unid.
HUTS70 10
HUTS90 10
HUTS100 10
HUTS120 10
HUTR80 10
HUTR100 10
HUTR120 10
