ALUMEGA

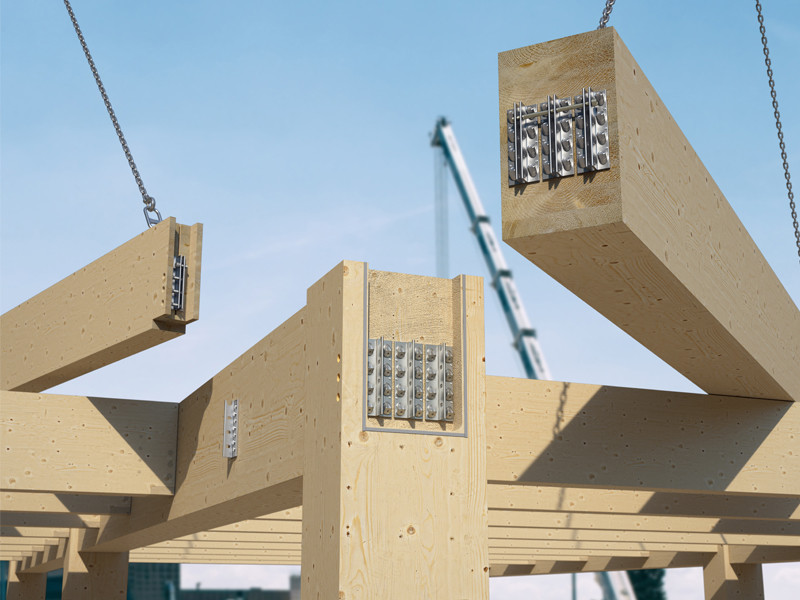

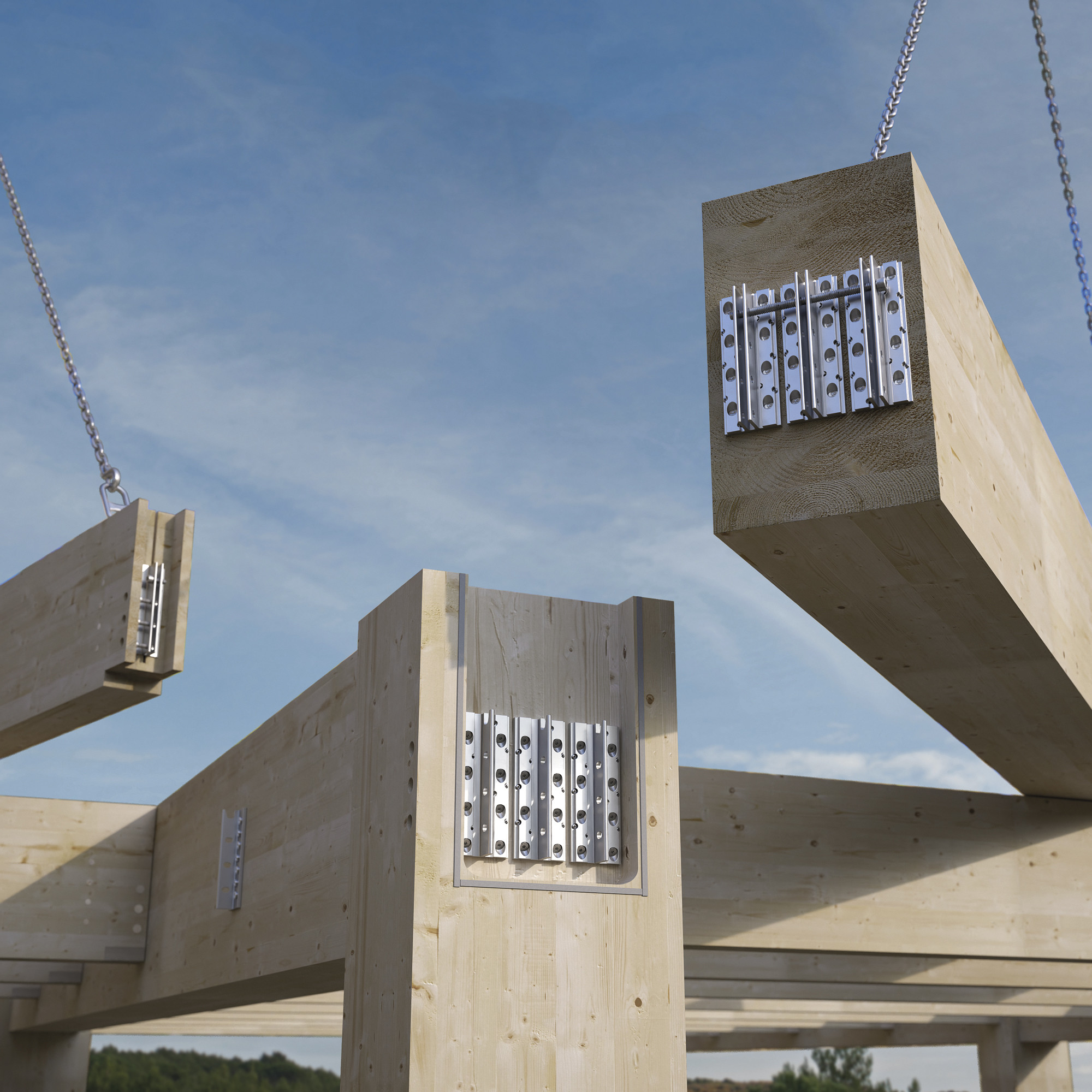

ARTICULACIÓN PARA SISTEMAS VIGA-PILAR

ALUMEGA es la articulación que estandariza las uniones viga-viga y viga-pilar para los sistemas viga-pilar, incluso con luces elevadas.

La articulación ALUMEGA permite el comportamiento teórico supuesto en el proyecto de las conexiones madera-madera:

actúa como una articulación que permite la libre rotación de la viga en los extremos
En caso de terremoto o viento, la articulación sigue la rotación del pilar con lo cual se mantiene la resistencia al corte para las cargas gravitacionales provenientes del forjado y se reducen los daños estructurales

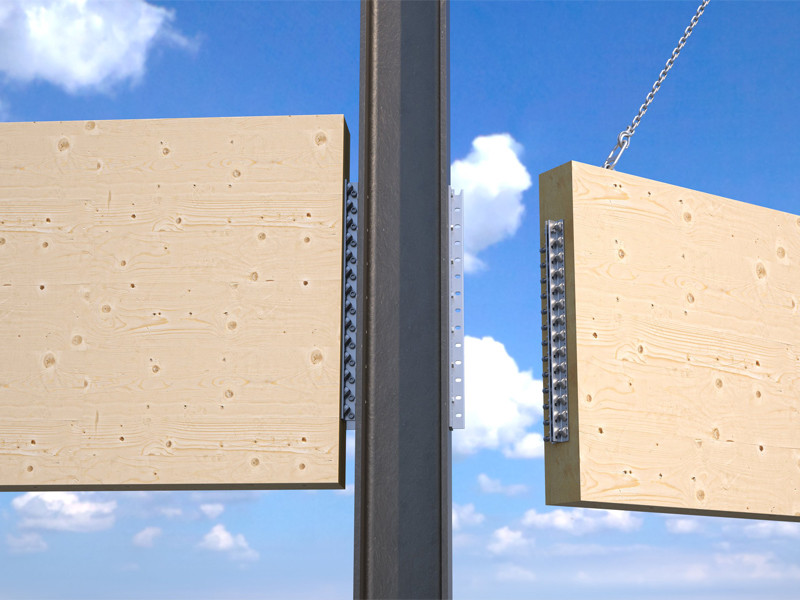

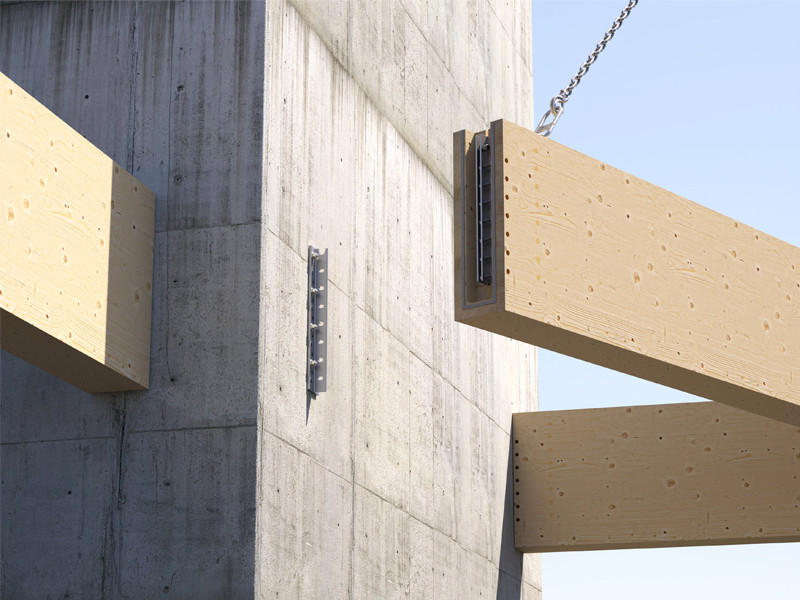

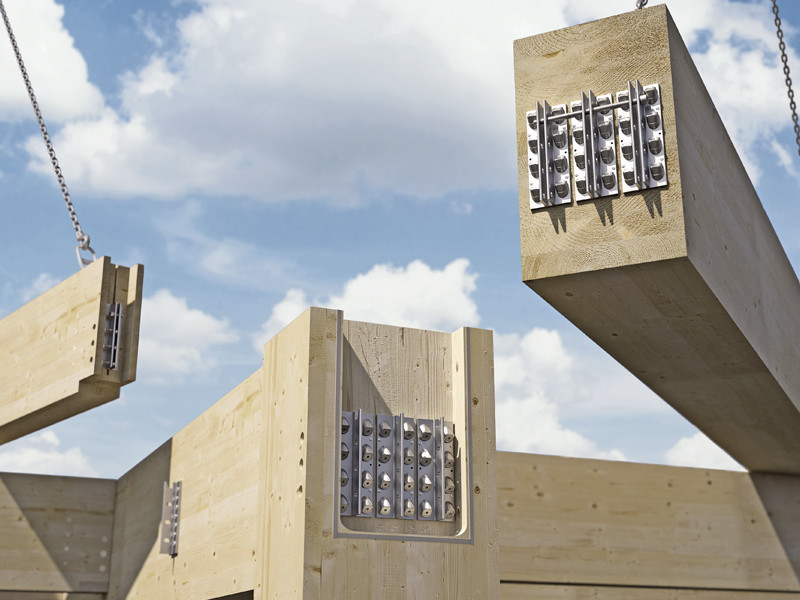

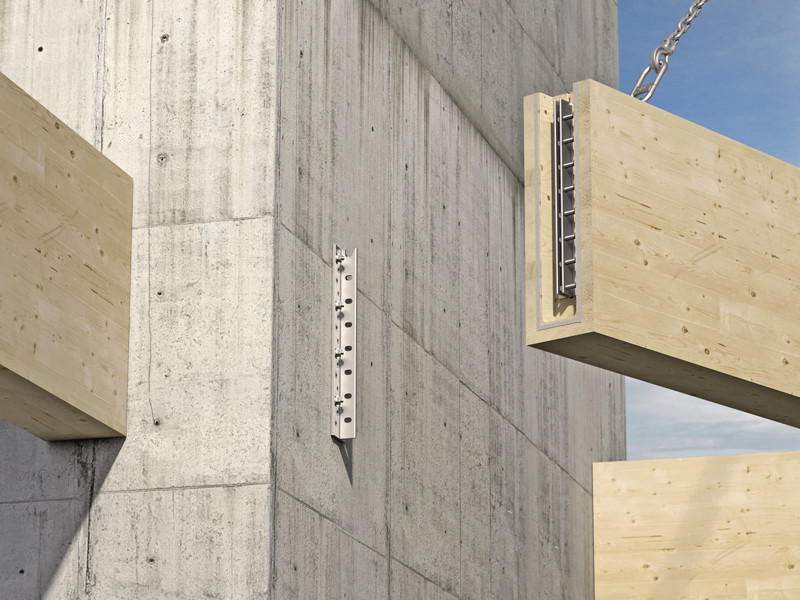

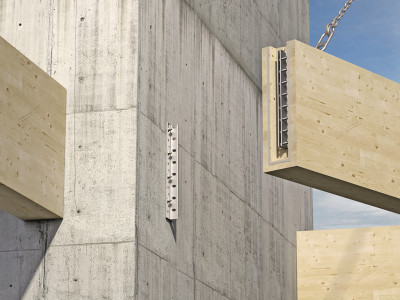

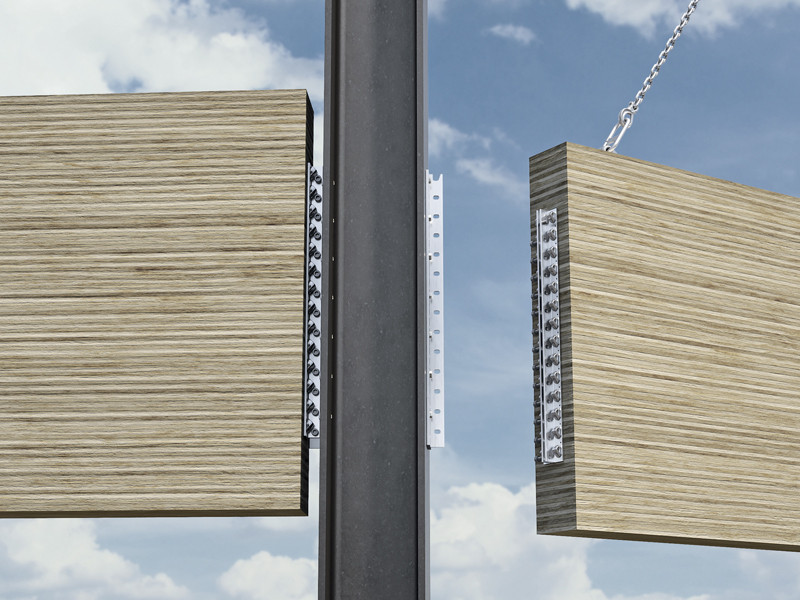

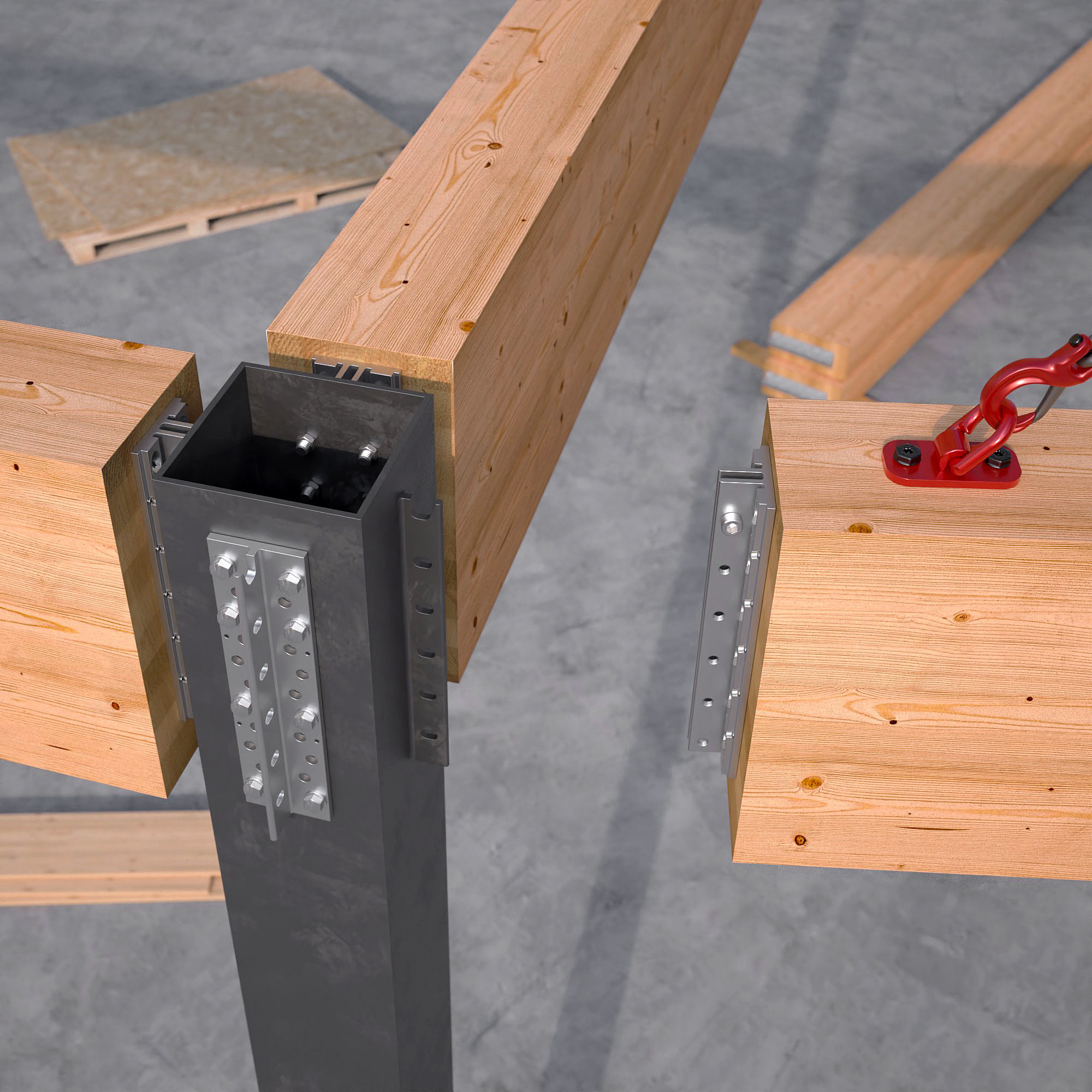

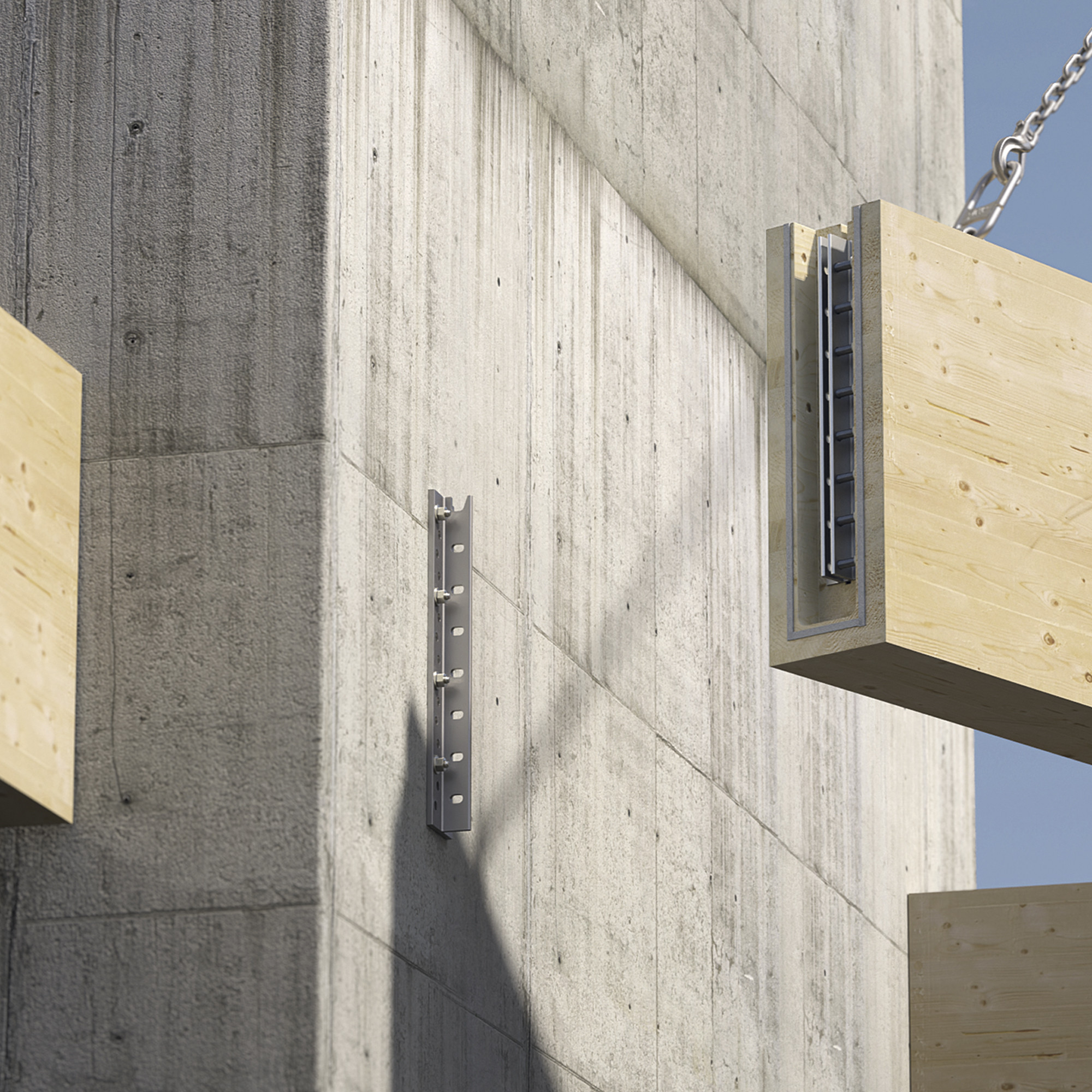

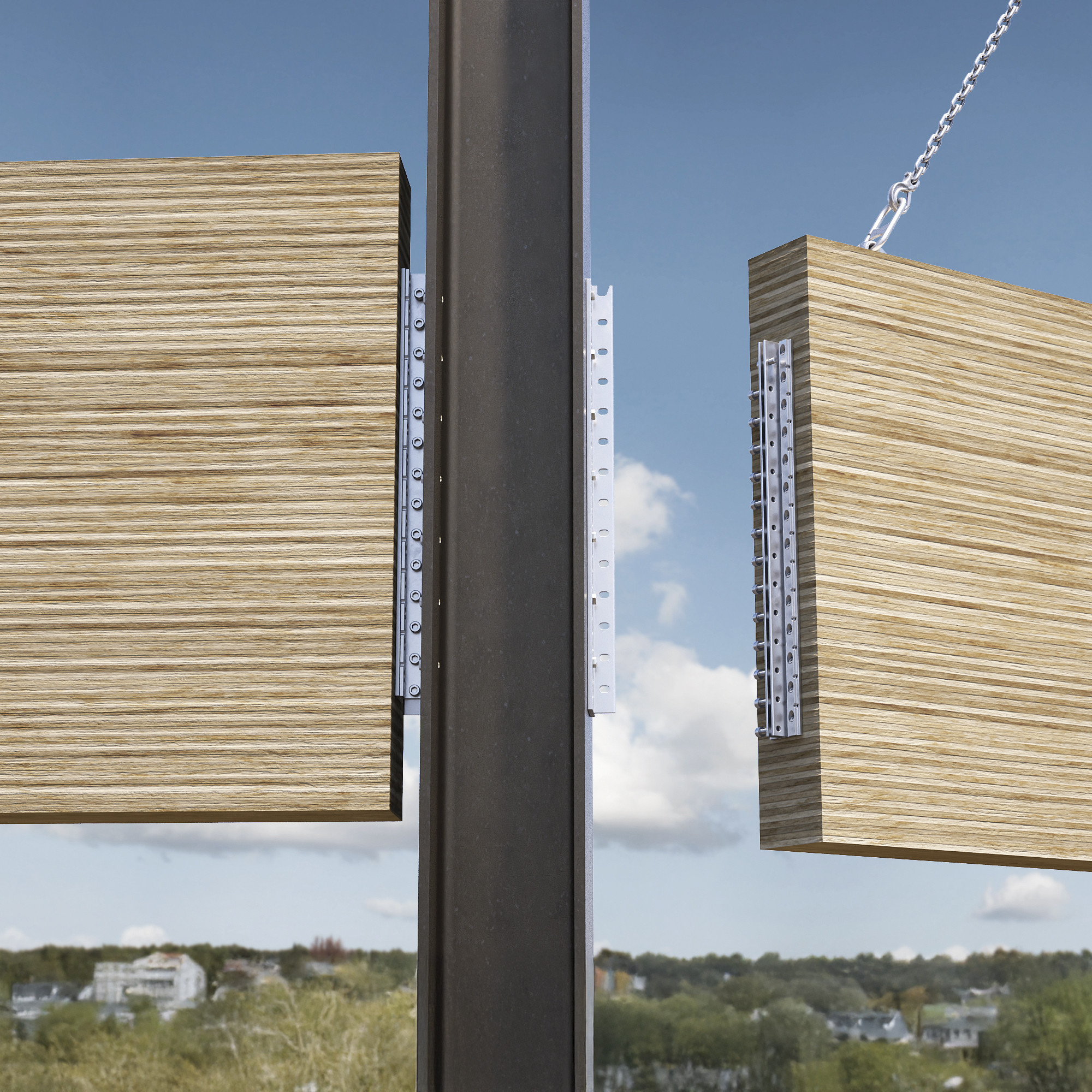

La posibilidad de colocar varios módulos uno al lado del otro permite resolver todas las conexiones en madera, hormigón y acero

Contactar con el agente

Descripción
Documentación
Códigos y dimensiones

Descripción

ALUMEGA: tolerancia de instalación y capacidad de rotación.

Con respecto a las demás articulaciones de alta capacidad comercializadas actualmente, es la que presenta la mayor tolerancia de instalación:

• gracias a los agujeros ranurados horizontalmente, ALUMEGA se puede deslizar 8 mm (± 4 mm) en dirección axial
• su geometría especial permite una tolerancia lateral perpendicular a la viga secundaria
• Después de seguir un estricto procedimiento normativo, ha sido probado y certificado de acuerdo con ETA-23/0824

Gracias a los agujeros ranurados, la articulación es ideal para prevenir daños sísmicos. El comportamiento estático de la articulación evita los momentos de flexión en los apoyos debidos a la flexión de la viga.

ALUMEGA: preinstalable y fácil de montar.

El avellanado superior permite utilizar un perno como ayuda para el posicionamiento. La articulación se puede preensamblar en fábrica y completarse en las obras con simples pernos de acero.

Documentación

Ficha técnica

Elegir idioma
Ficha técnica Old

Elegir idioma
Certification ETA

Elegir idioma
CAD Files

Elegir idioma
Archivos para Concrete Anchors

Elegir idioma
BIM.ifc File

Elegir idioma
BIM.rfa File

Elegir idioma
Hoja de cálculo Alumega_calculator

Elegir idioma
Instrucciones De Colocación (Alumega HV - JV)

Elegir idioma
Manual de instalación (JIGALUMEGA)

Elegir idioma

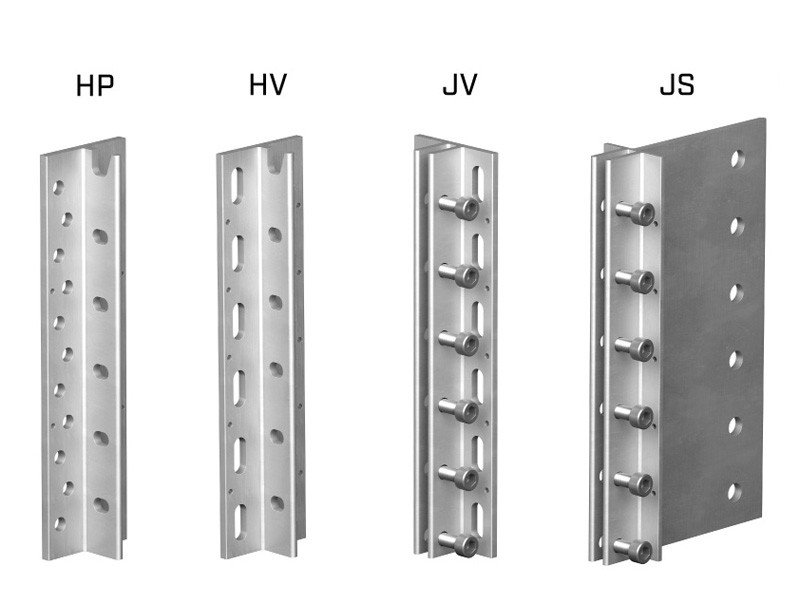

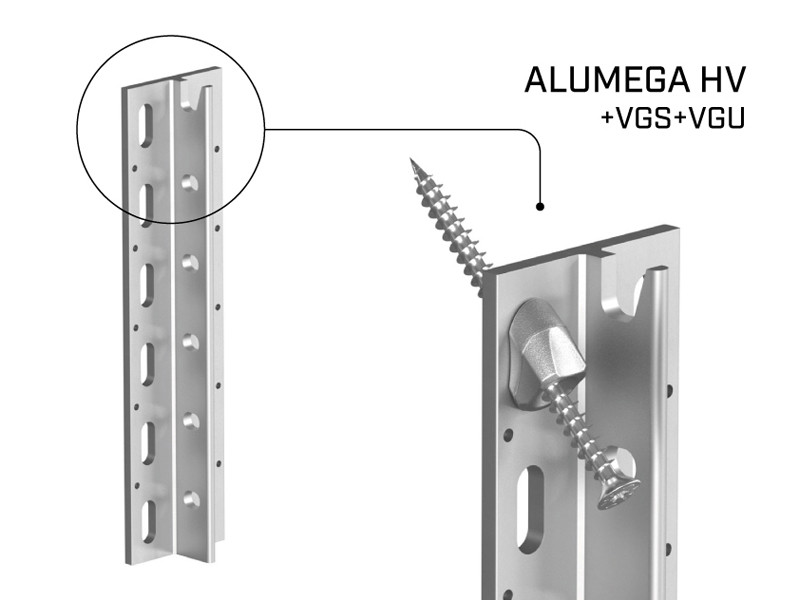

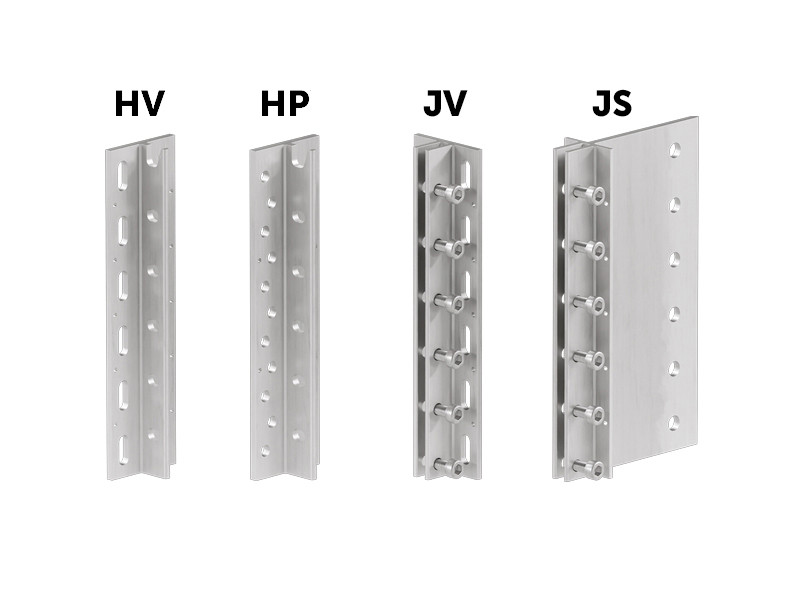

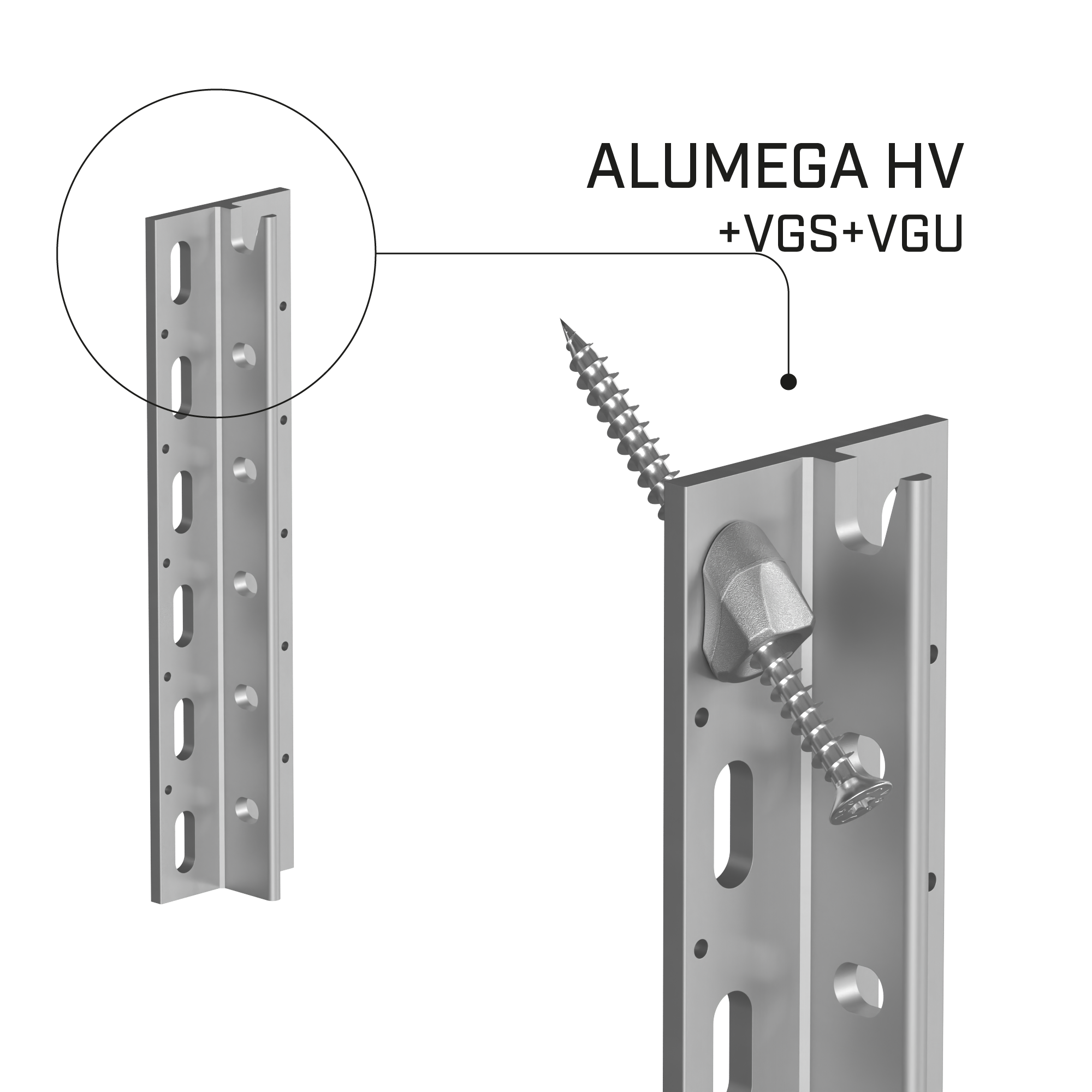

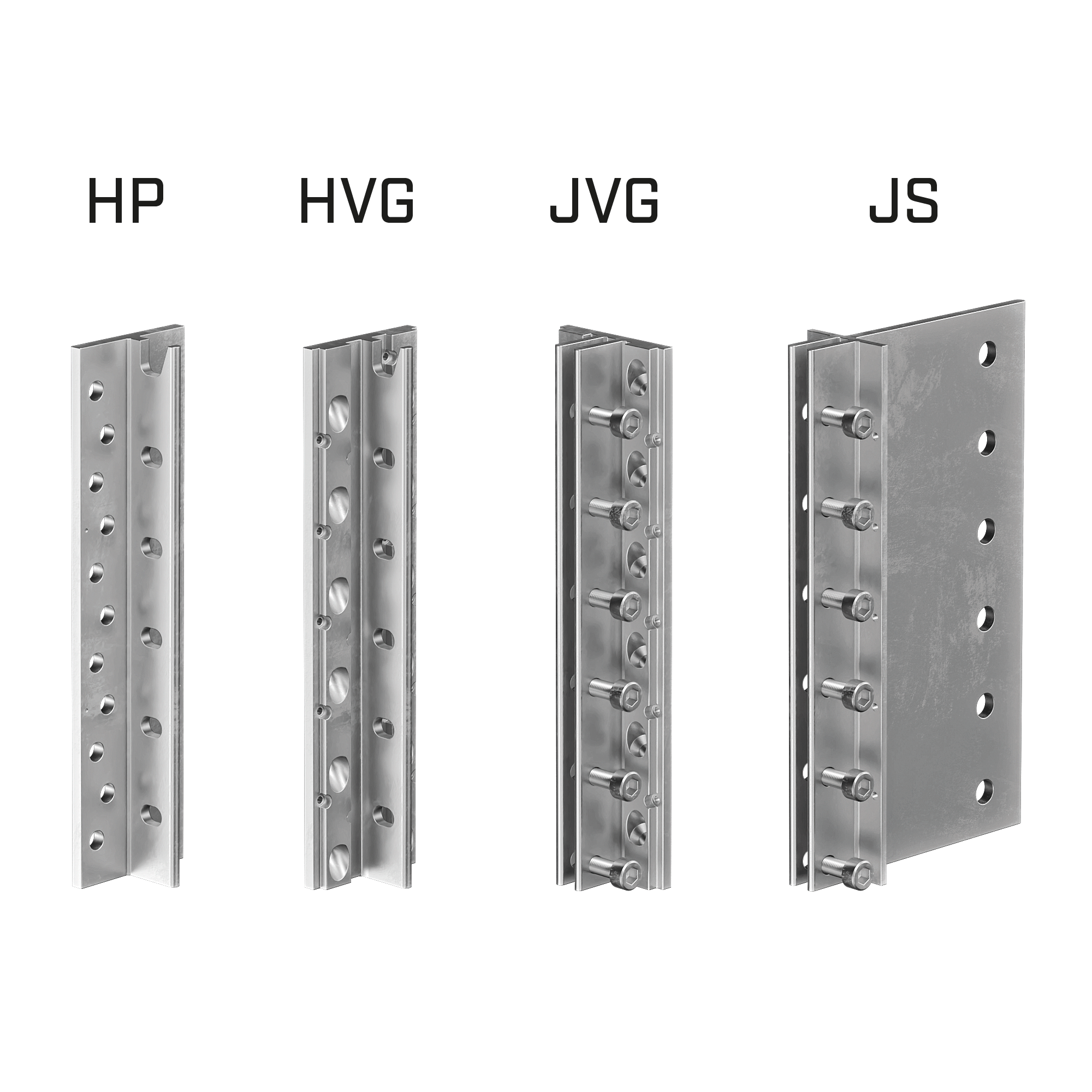

HV – CONECTOR PARA ELEMENTO PRINCIPAL (HEADER) PARA MADERA CON TORNILLOS INCLINADOS

CÓDIGO	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	unid.
ALUMEGA240HV	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HV	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA600HV	95	50	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720HV	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HV	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

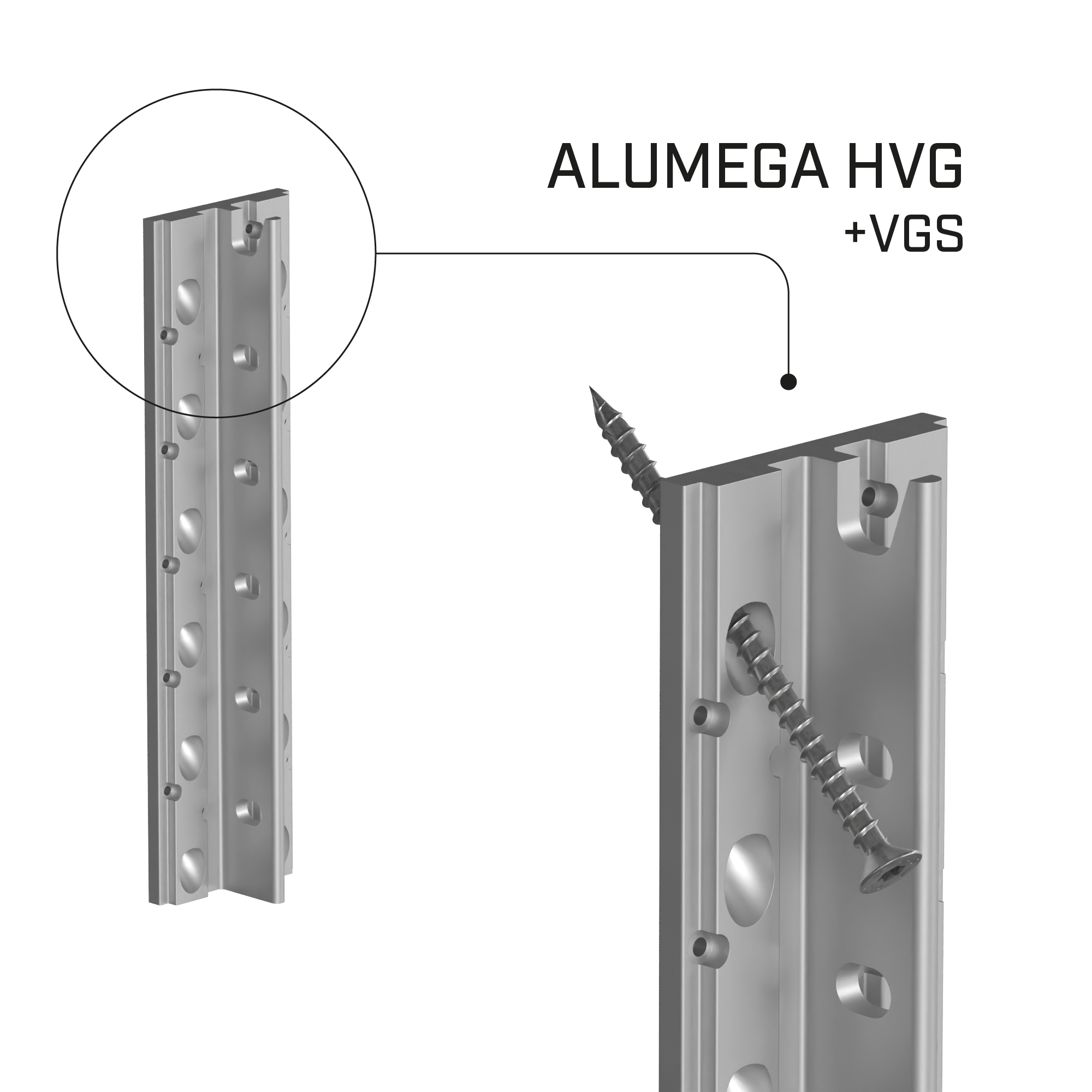

HVG – CONECTOR PARA ELEMENTO PRINCIPAL (HEADER) PARA MADERA CON TORNILLOS INCLINADOS

CÓDIGO	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	unid.
ALUMEGA240HVG	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HVG	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480HVG	95	50	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600HVG	95	50	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720HVG	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HVG	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

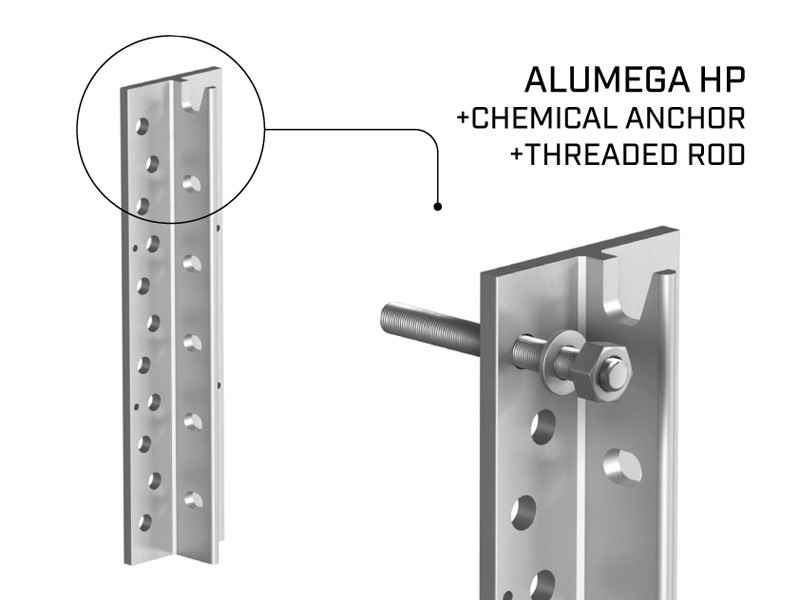

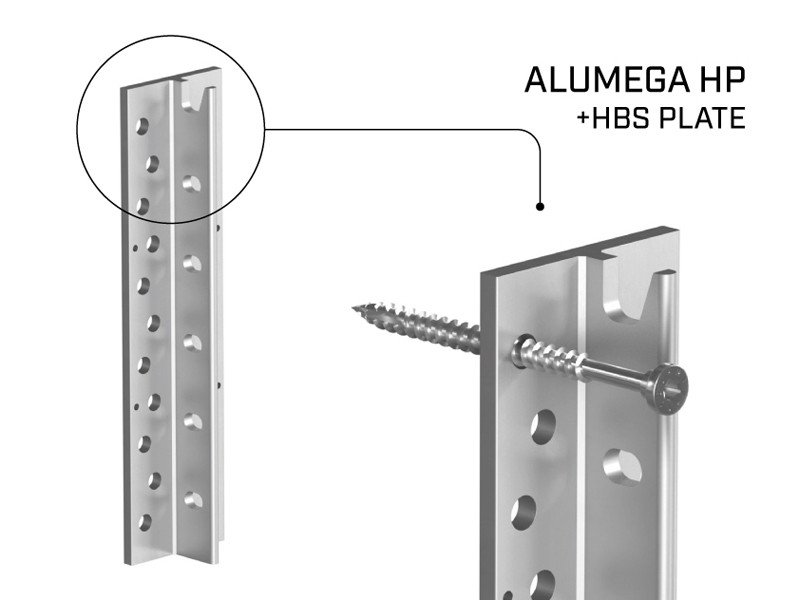

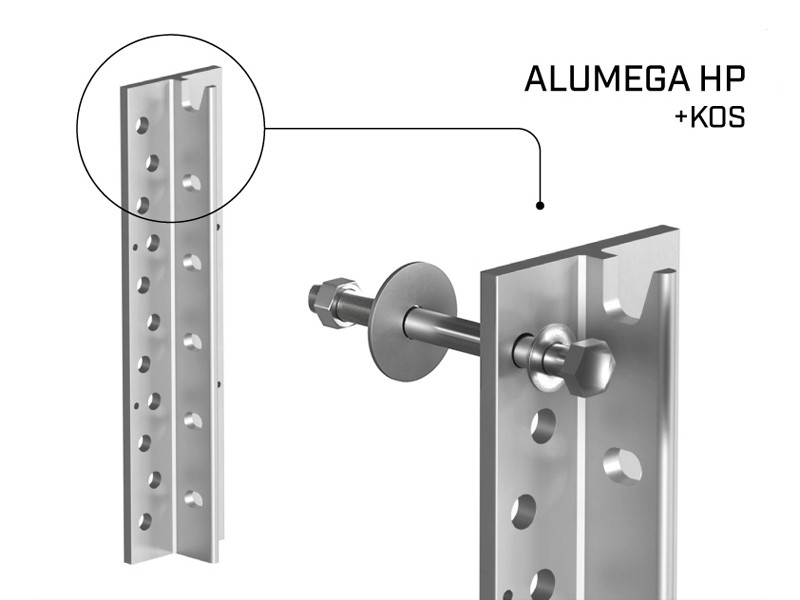

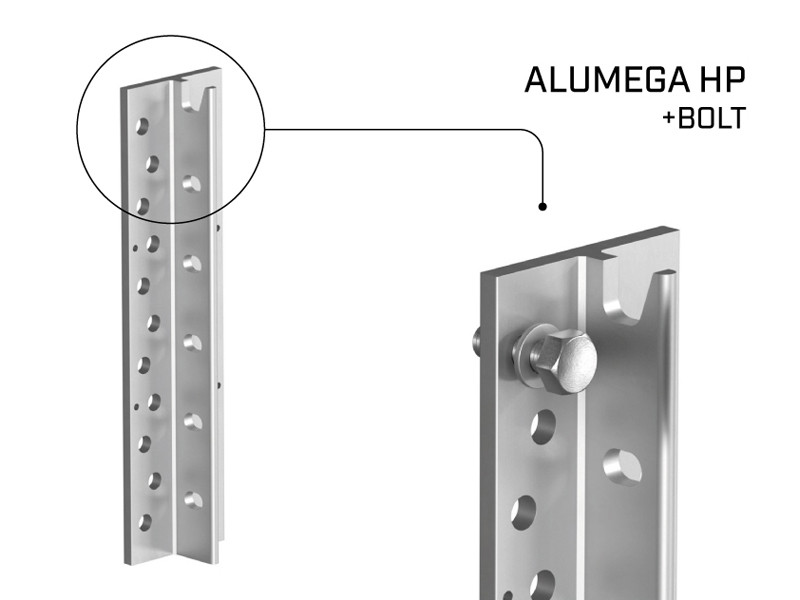

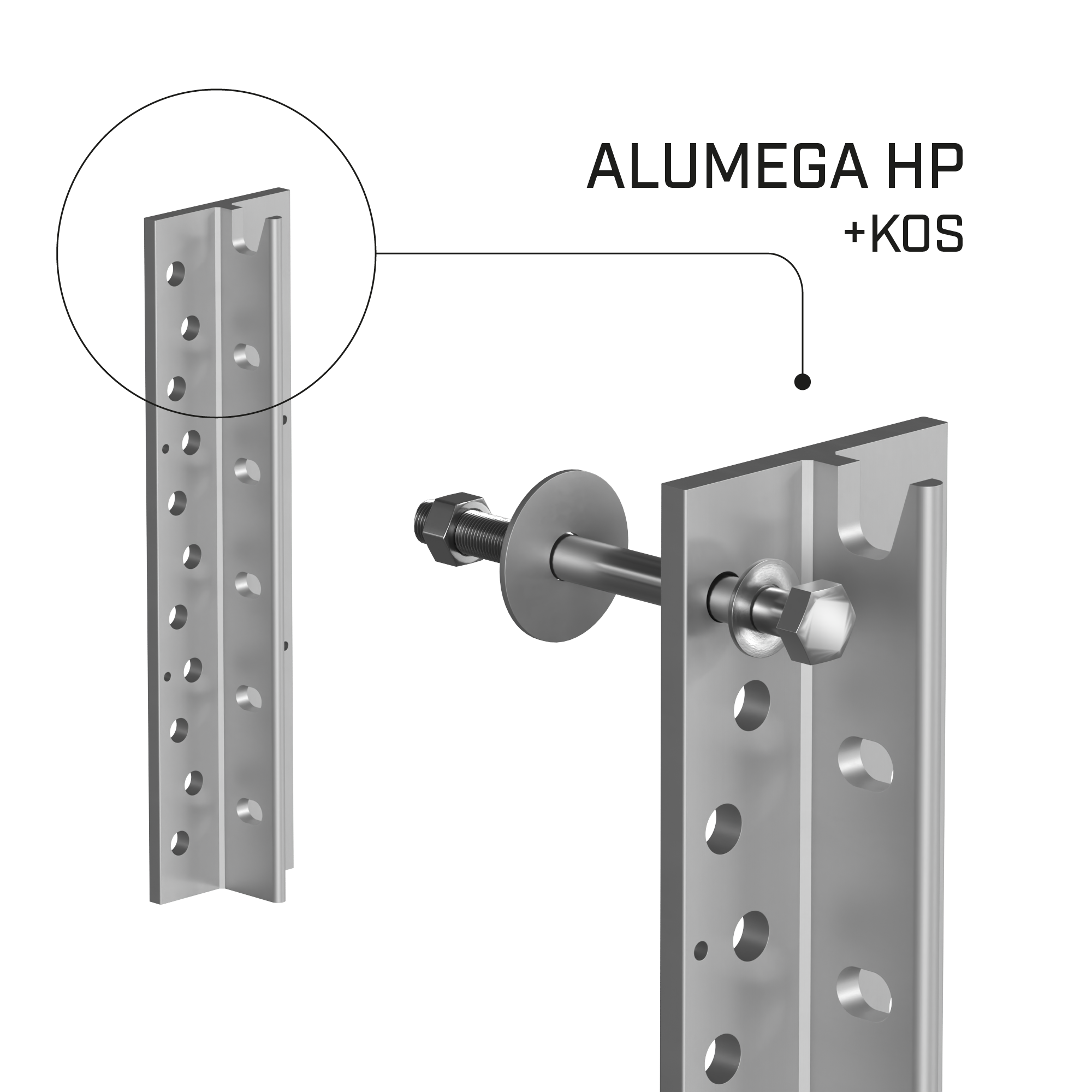

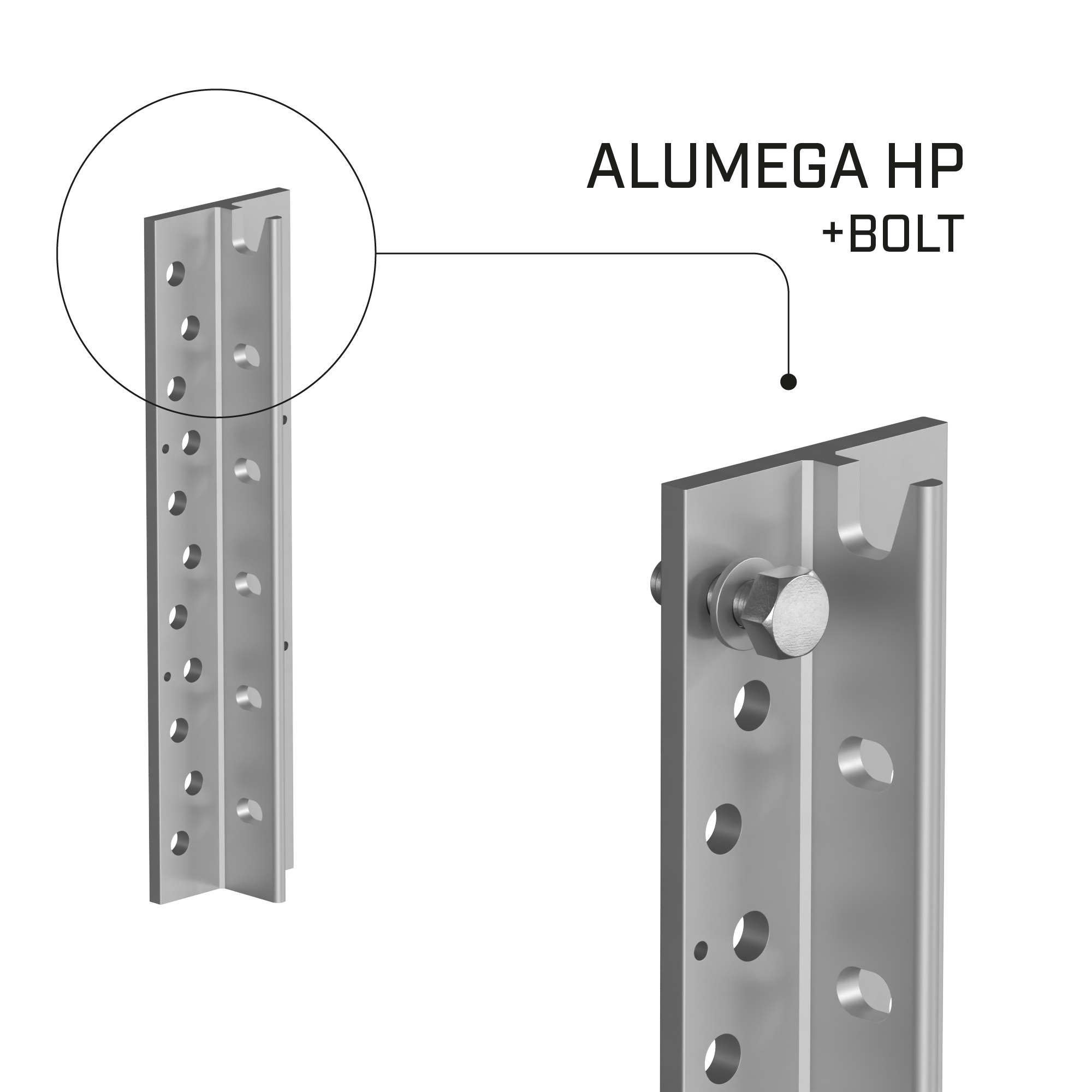

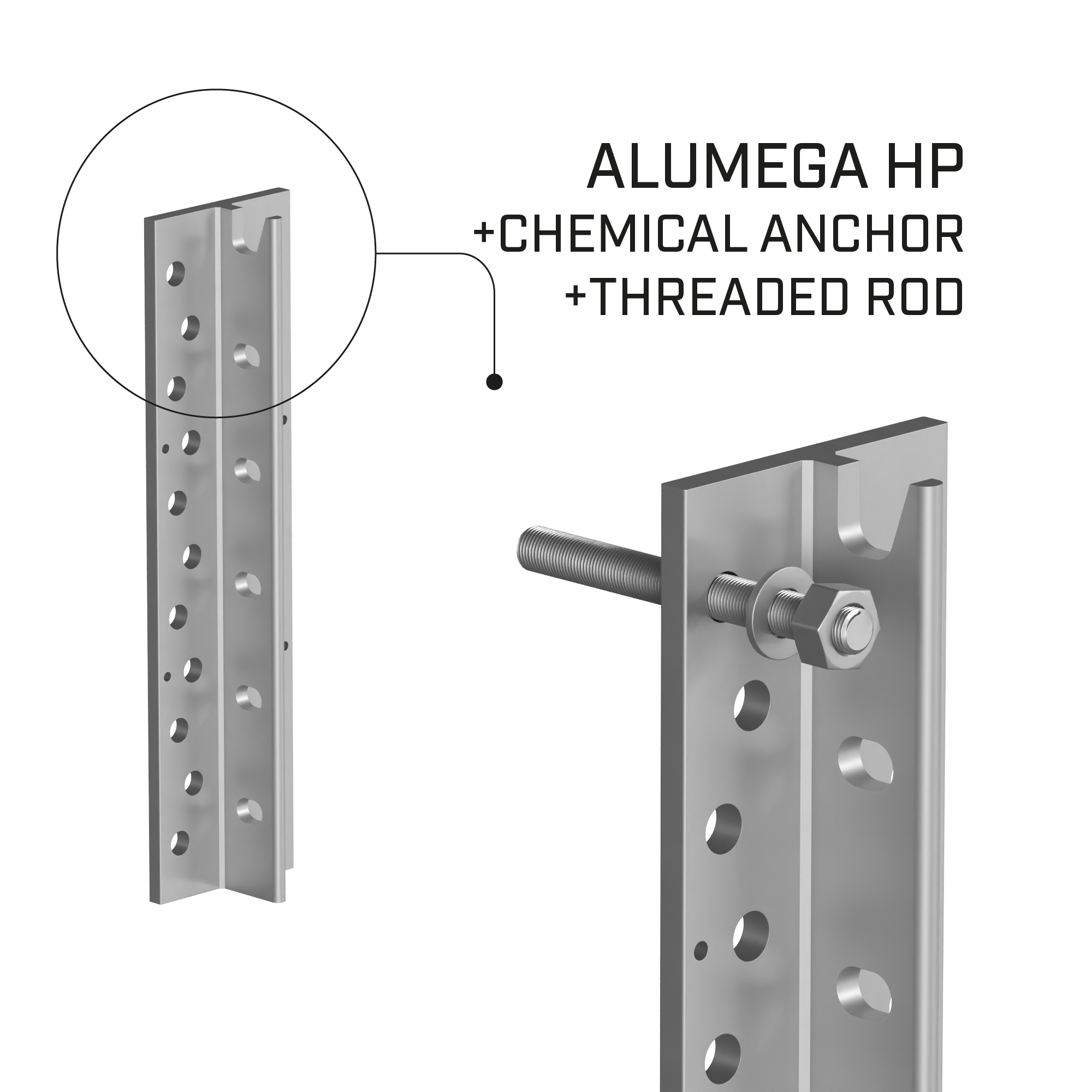

HP – CONECTOR PARA ELEMENTO PRINCIPAL (HEADER) PARA MADERA, HORMIGÓN Y ACERO

CÓDIGO	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	unid.
ALUMEGA240HP	95	50	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360HP	95	50	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480HP	95	50	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600HP	95	50	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720HP	95	50	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840HP	95	50	840	3 3/4''	1 15/16''	33 1/16''	1

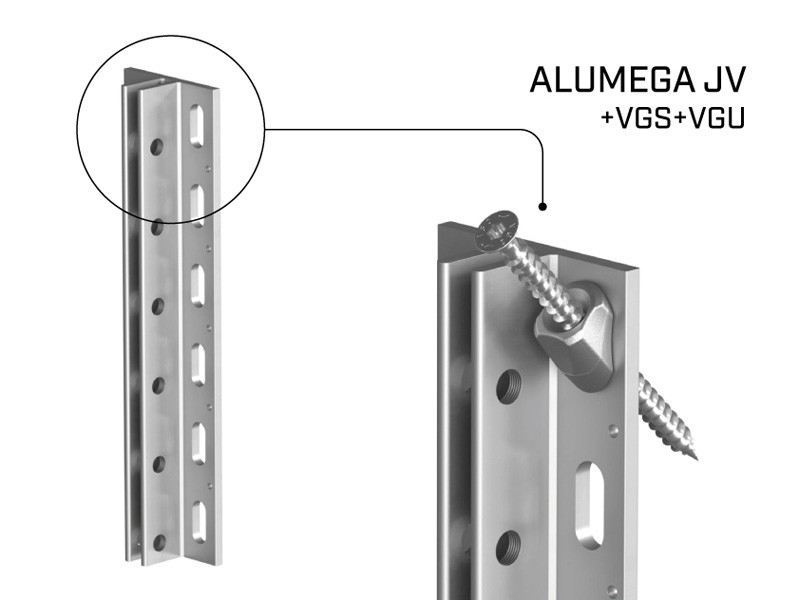

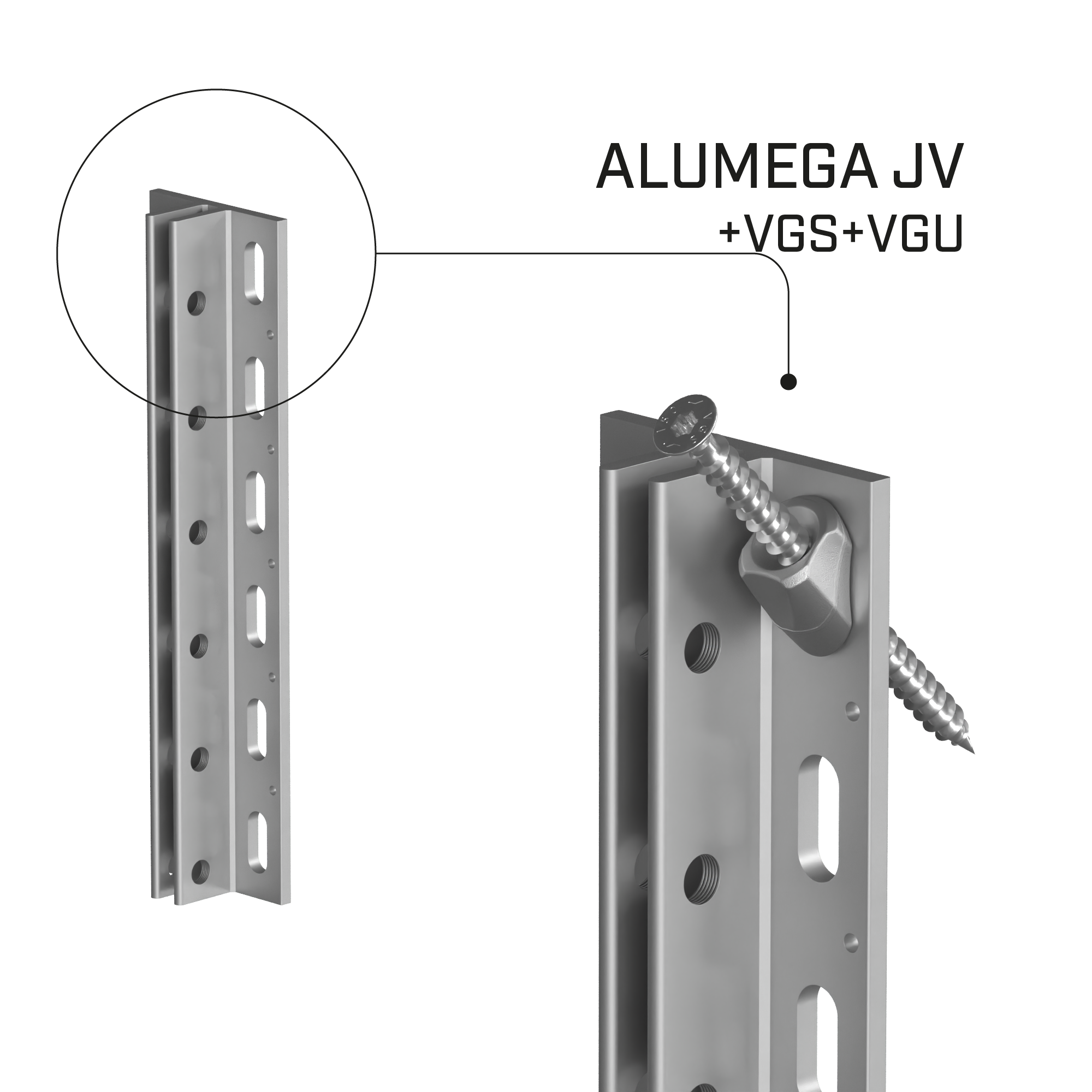

JV - CONECTOR PARA VIGA (JOIST) CON TORNILLOS INCLINADOS

CÓDIGO	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	unid.	DOP
ALUMEGA360JV	95	49	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA840JV	95	49	840	3 3/4''	1 15/16''	33 1/16''	1

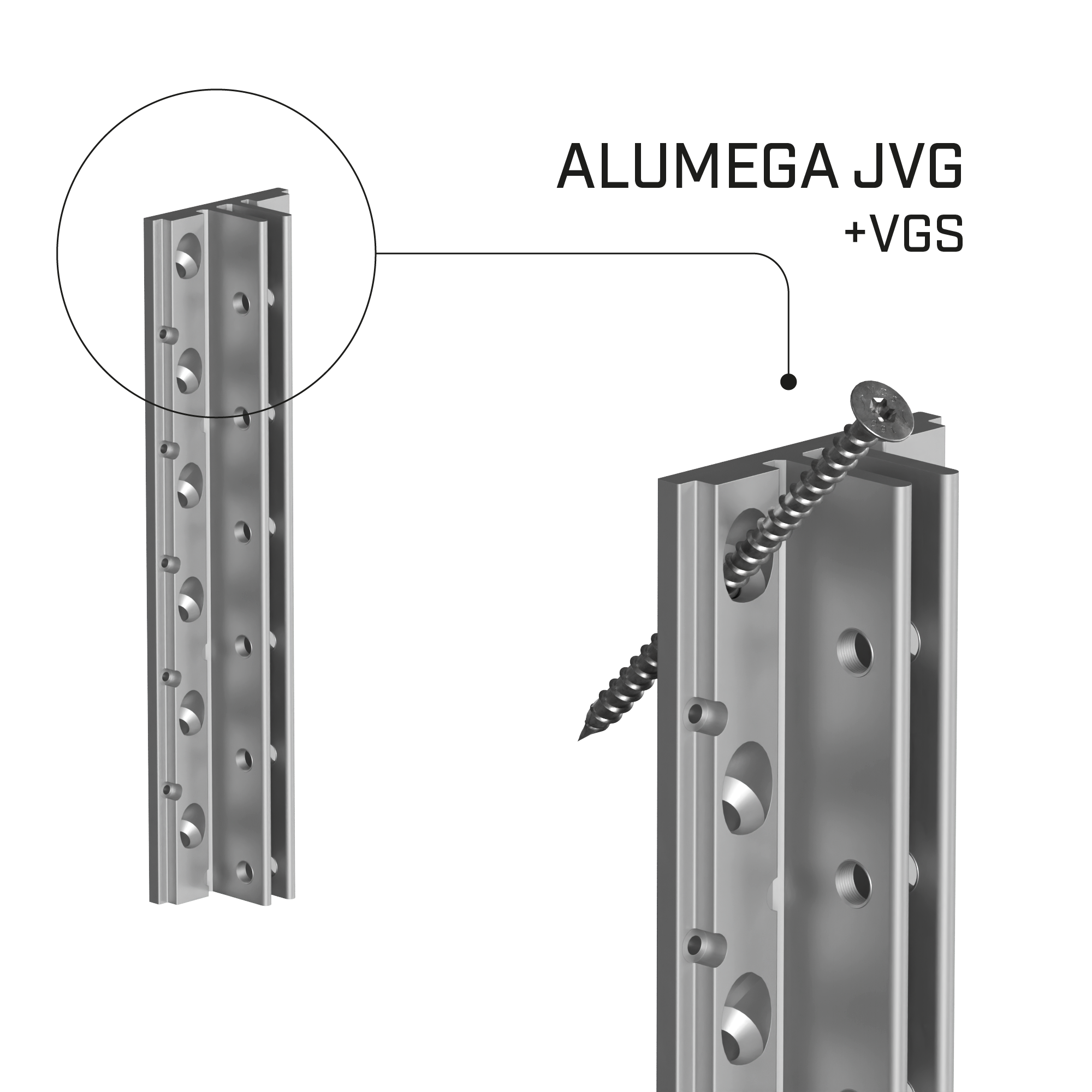

JVG - CONECTOR PARA VIGA (JOIST) CON TORNILLOS INCLINADOS

CÓDIGO	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	unid.
ALUMEGA240JVG	95	49	240	3 3/4''	1 15/16''	9 1/2''	1
ALUMEGA360JVG	95	49	360	3 3/4''	1 15/16''	14 1/4''	1
ALUMEGA480JVG	95	49	480	3 3/4''	1 15/16''	19''	1
ALUMEGA600JVG	95	49	600	3 3/4''	1 15/16''	23 5/8''	1
ALUMEGA720JVG	95	49	720	3 3/4''	1 15/16''	28 3/8''	1
ALUMEGA840JVG	95	49	840	3 3/4''	1 15/16''	33 1/16''	1

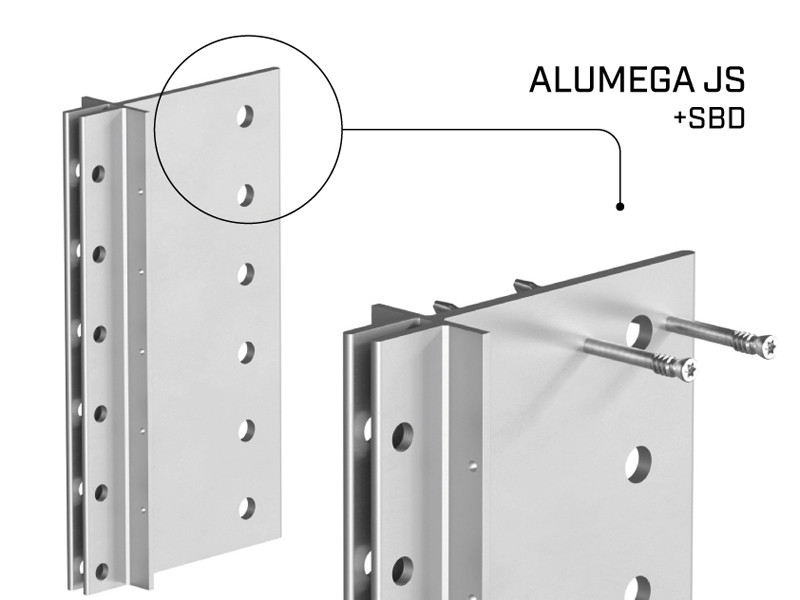

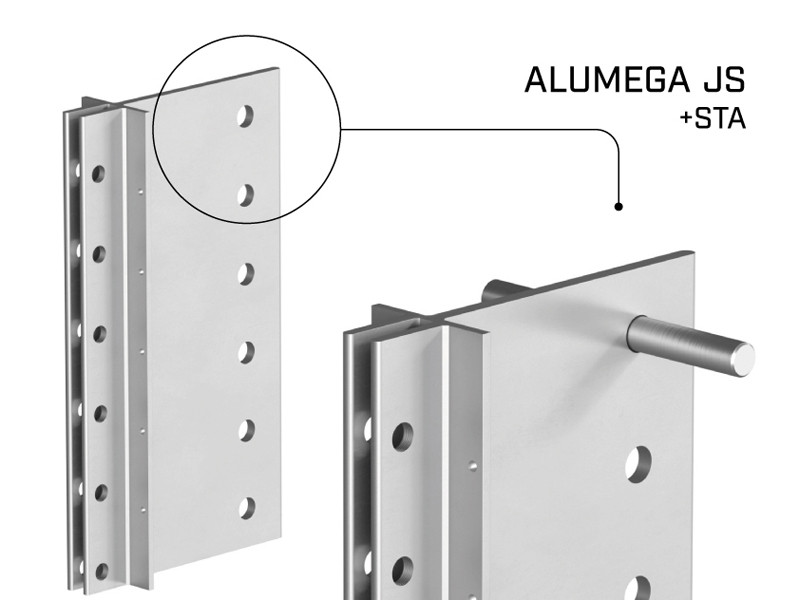

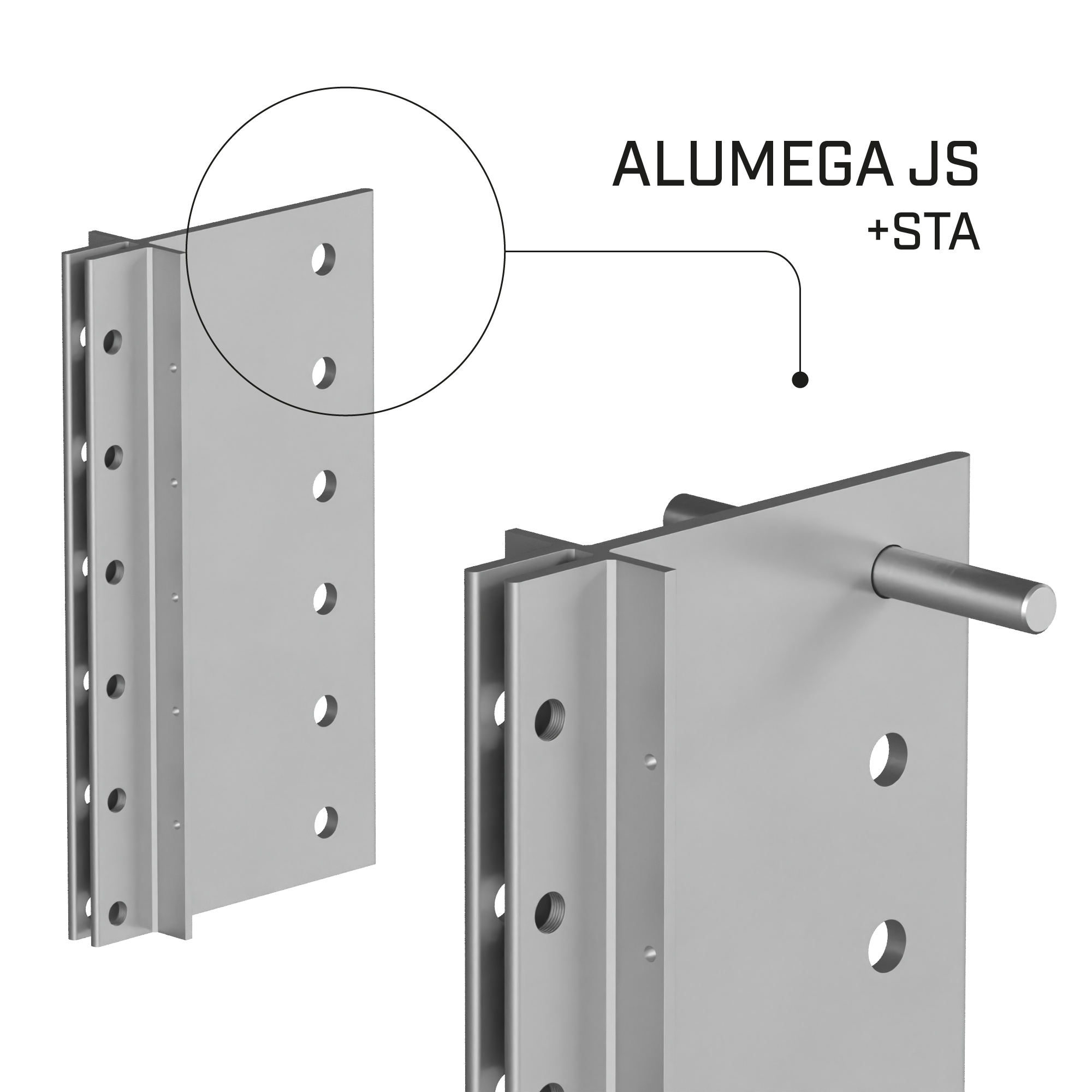

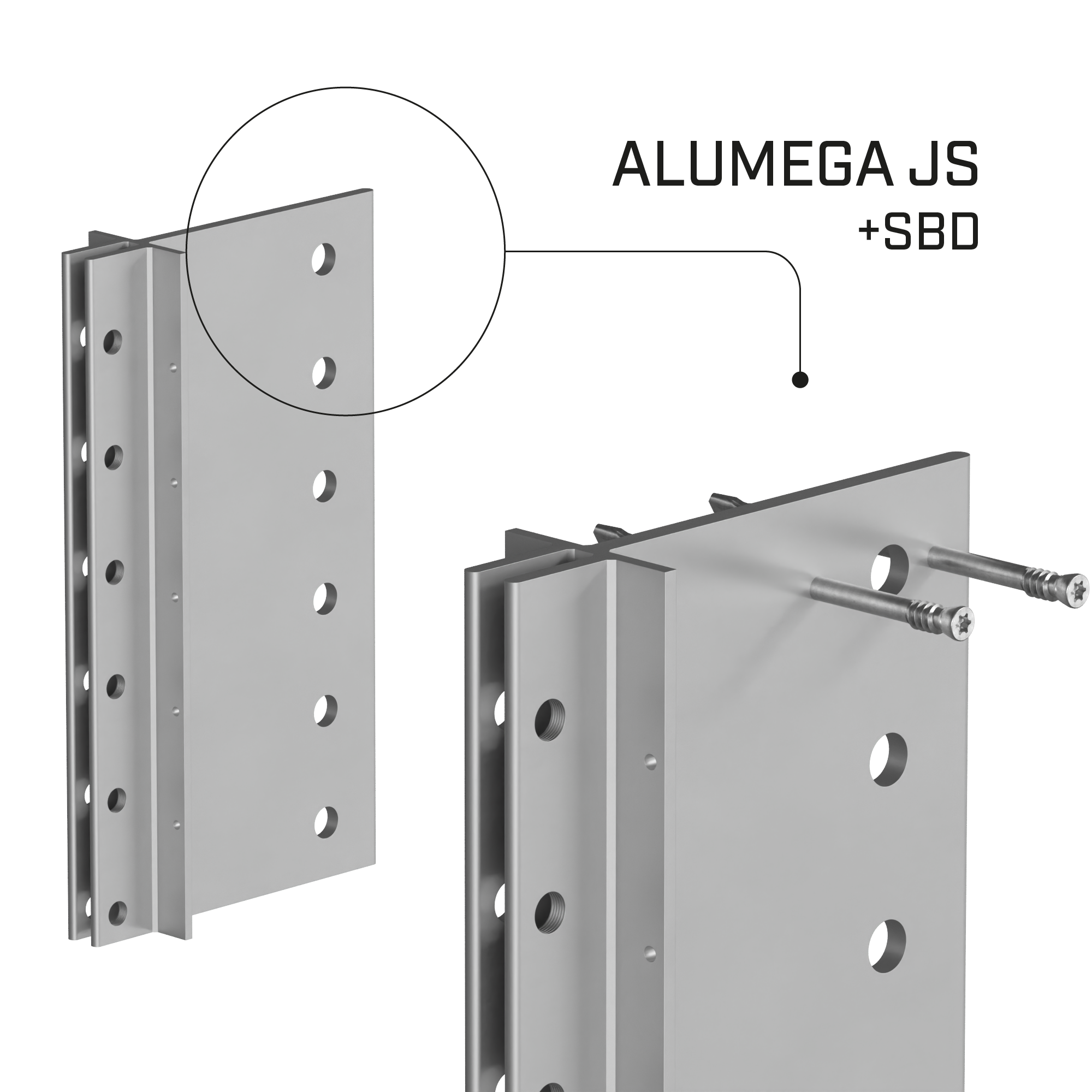

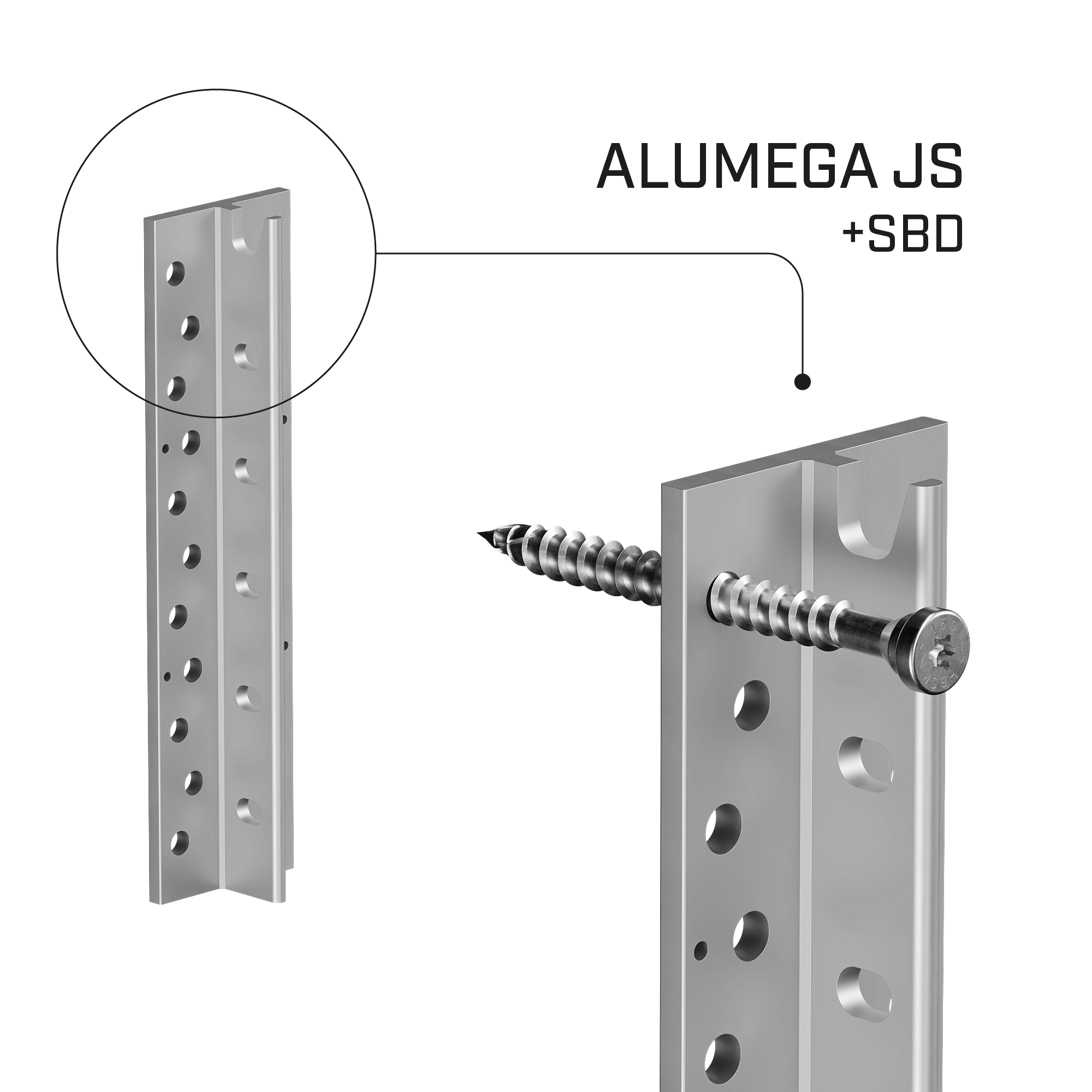

JS - CONECTOR PARA VIGA (JOIST) CON PASADORES STA/SBD

CÓDIGO	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	unid.
ALUMEGA240JS	68	49	240	2 11/16''	1 15/16''	9 1/2''	1
ALUMEGA360JS	68	49	360	2 11/16''	1 15/16''	14 1/4''	1
ALUMEGA480JS	68	49	480	2 11/16''	1 15/16''	19''	1
ALUMEGA600JS	68	49	600	2 11/16''	1 15/16''	23 5/8''	1
ALUMEGA720JS	68	49	720	2 11/16''	1 15/16''	28 3/8''	1
ALUMEGA840JS	68	49	840	2 11/16''	1 15/16''	33 1/16''	1

MEGABOLT - PERNO DE CABEZA CILÍNDRICA CON RANURA HEXAGONAL

CÓDIGO	d₁ [mm]	L [mm]	d₁ [in]	L [in]	unid.
MEGABOLT12030	12	30	0.48	1 3/16''	100
MEGABOLT12150	12	150	0.48	6''	50
MEGABOLT12270	12	270	0.48	10 5/8''	25

LLAVE HEXAGONAL 10 mm

CÓDIGO	d₁ [mm]	L [mm]	d₁ [in]	L [in]	unid.
HEX10L234	10	234	0.4	9 3/16''	1

JIG ALUMEGA

CÓDIGO	descripción	unid.
JIGALUMEGA10	82 (1J) - 97 (1H)	1
JIGALUMEGA22	94 (2J) - 109 (2H)	1

JIG VGS

CÓDIGO		descripción	L [mm]	L [in]	unid.
JIGVGS9	New	pre-drilling template Ø5	80	3 1/8''	1
JIGVGSH9	New	pre-drilling template Ø6	80	3 1/8''	1
