SOPORTE OCULTO SIN AGUJEROS

ALUMINI

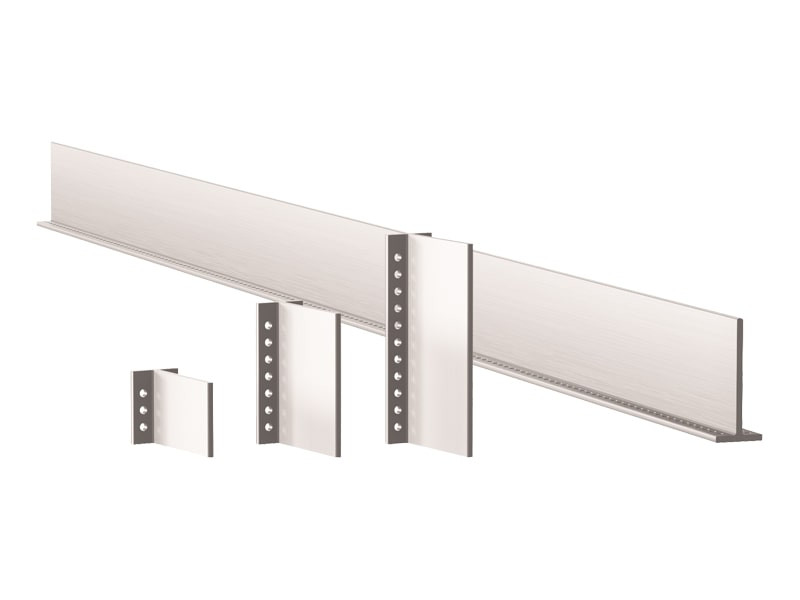

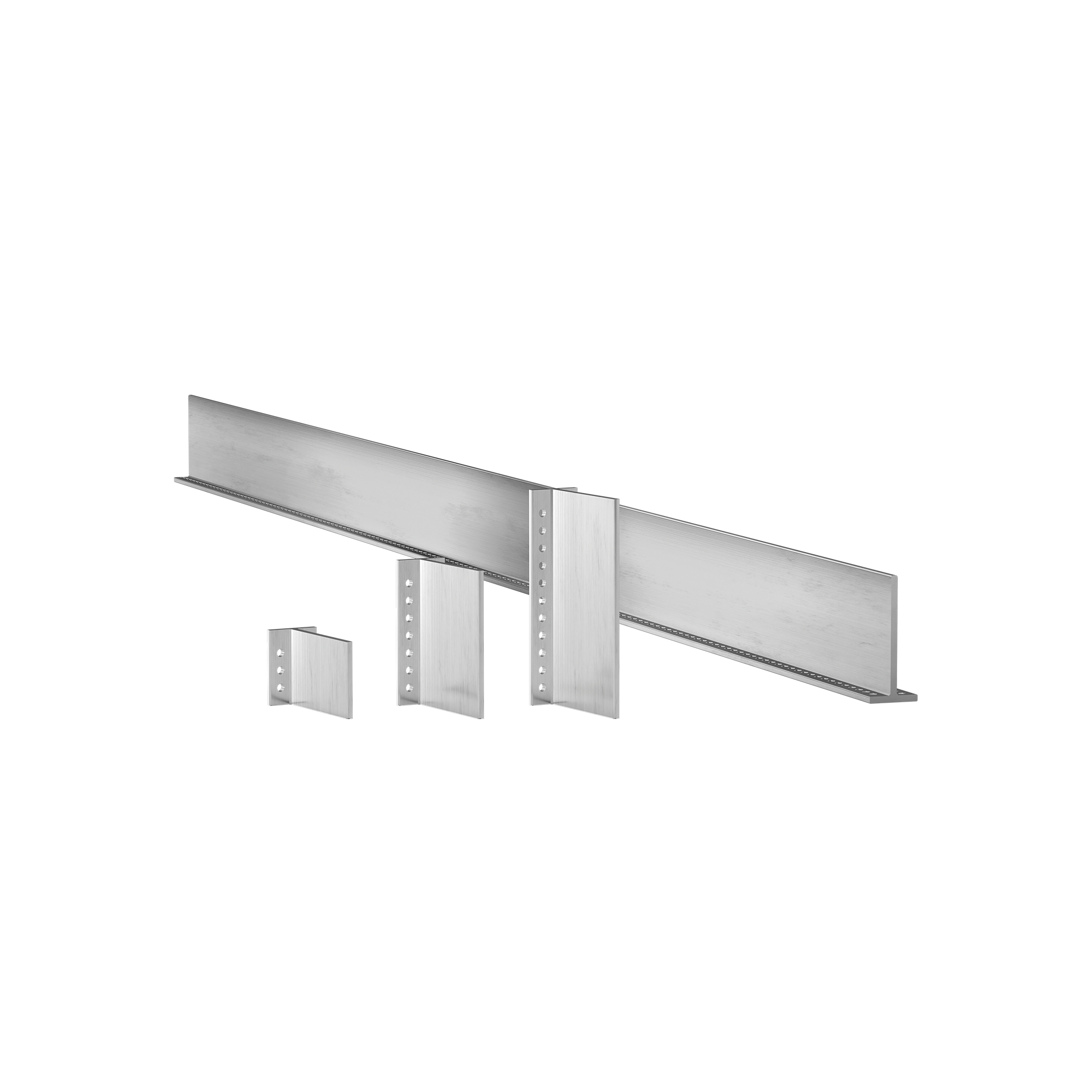

ALUMINI es el soporte de aleación de acero-aluminio diseñado para realizar uniones ocultas en estructuras esbeltas.

La geometría limitada del soporte permite uniones de vigas secundarias con anchura reducida, a partir de tan solo 45 mm. Producido por extrusión, sin soldaduras.

Video

CON LOS SOPORTES PARA MADERA LAMINADA ALUMINI PUEDES REALIZAR GRANDES CONEXIONES CON VIGAS PEQUEÑAS.

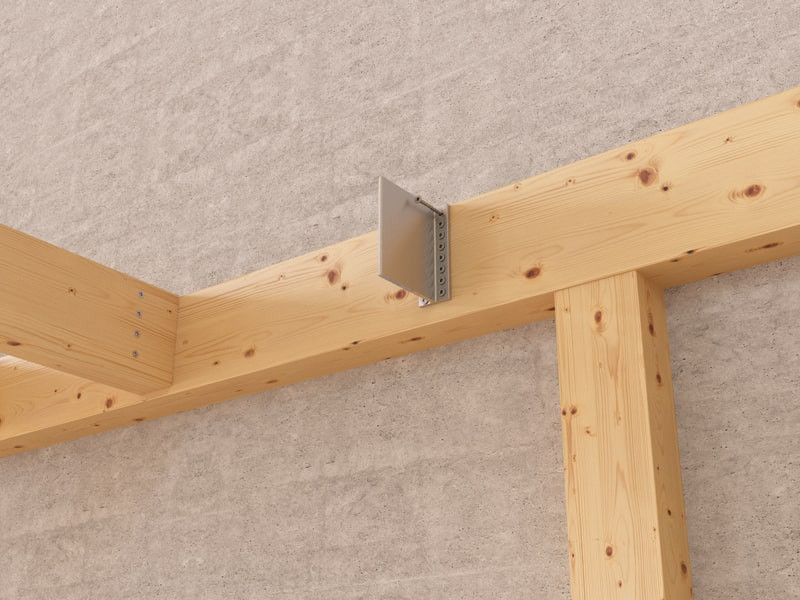

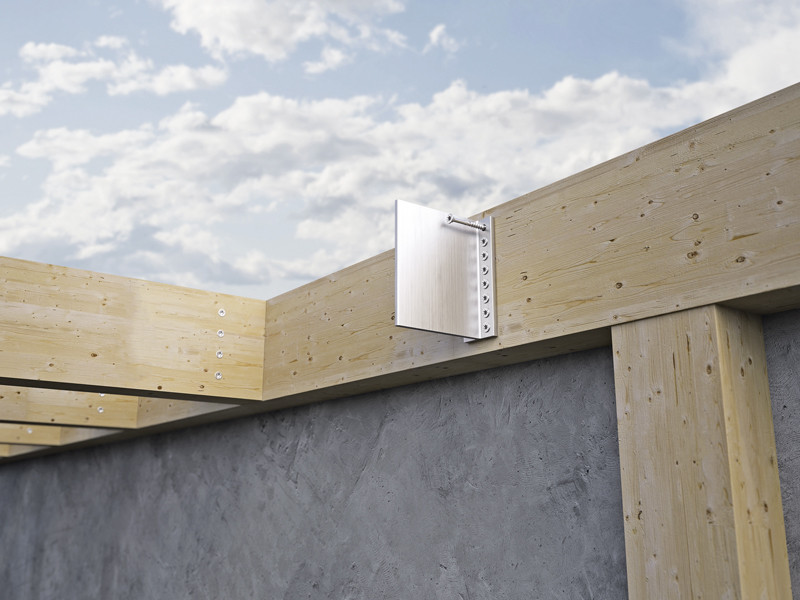

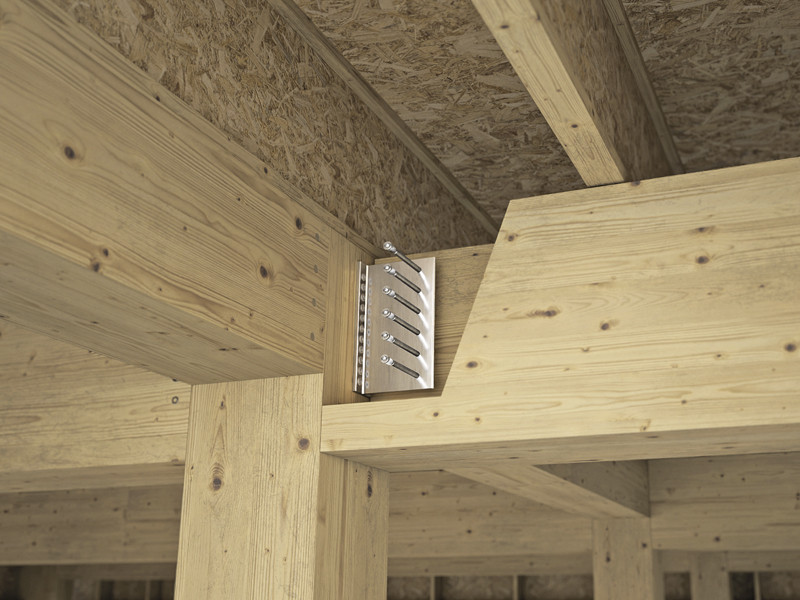

Los soportes de fijación ALUMINI son placas en T, certificadas y calculadas en todas las direcciones (verticales, horizontales y axiales), que permiten realizar uniones inclinadas. La fijación, simple y rápida, se realiza con tornillos HBS PLATE EVO en la viga principal y con pasadores autoperforantes o lisos en la viga secundaria.

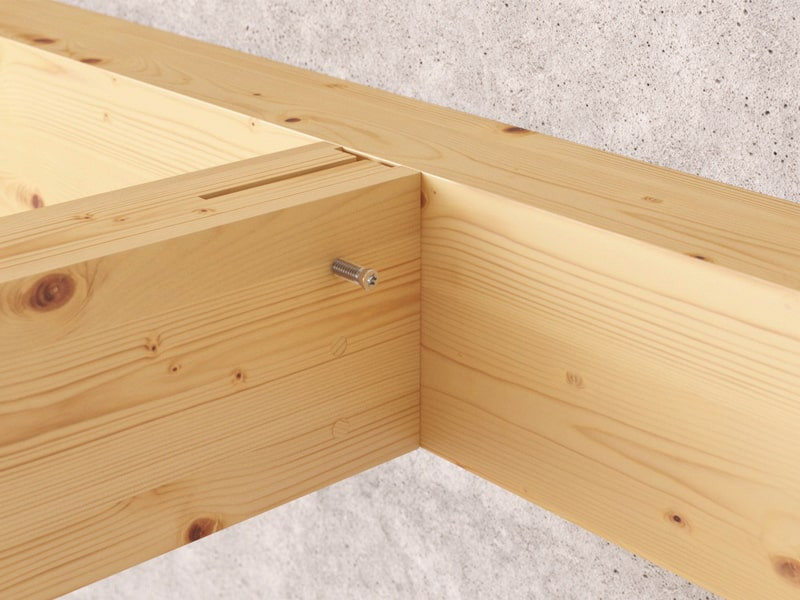

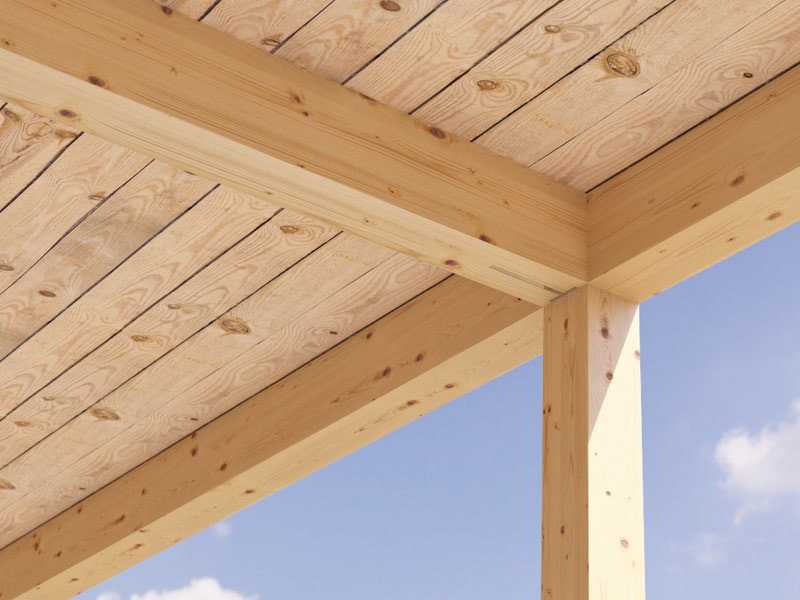

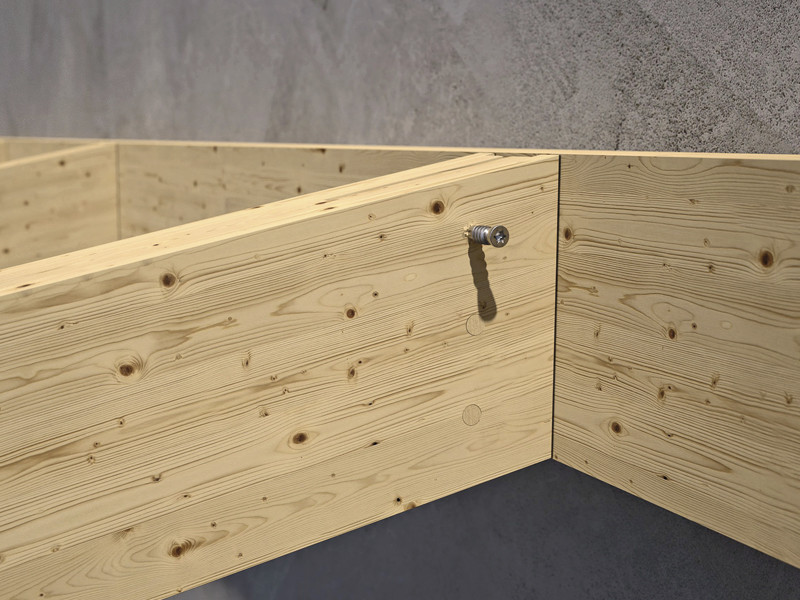

La unión oculta garantiza una estética satisfactoria y permite cumplir con los requisitos de resistencia al fuego. También se puede utilizar en exteriores si queda bien cubierta por la madera. Los soportes para madera laminada ALUMINI se pueden utilizar en uniones de corte madera-madera y madera-hormigón, tanto ortogonales como inclinadas. Ideales para el uso en madera maciza y laminada, CLT, LVL y paneles a base de madera.

Documentación

Ficha técnica
Ficha técnica USA
Certification ETA
Declaración de prestaciones (DOP) Descargar
Especificaciones técnicas
CAD Files
BIM.ifc File
BIM.rfa File

ALUMINI

CÓDIGO H
[mm]
unid.
ALUMINI65 65 25
ALUMINI95 95 25
ALUMINI125 125 25
ALUMINI155 155 15
ALUMINI185 185 15
ALUMINI215 215 15
ALUMINI2165 2165 1

Specifications

Suministro y colocación de soporte oculto sin agujeros para estructuras de madera, tipo ALUMINI.
Marcado CE conforme con ETA 09/0361

Campos de aplicación:

– Uniones madera-madera y madera-hormigón

Material:

– Placa perforada tridimensional de aleación de aluminio

Geometría:

– H (mm) = :
– Espesor (mm) = :

Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
