CONECTOR OCULTO DE CONEXIÓN MADERA-HORMIGÓN

LOCK C

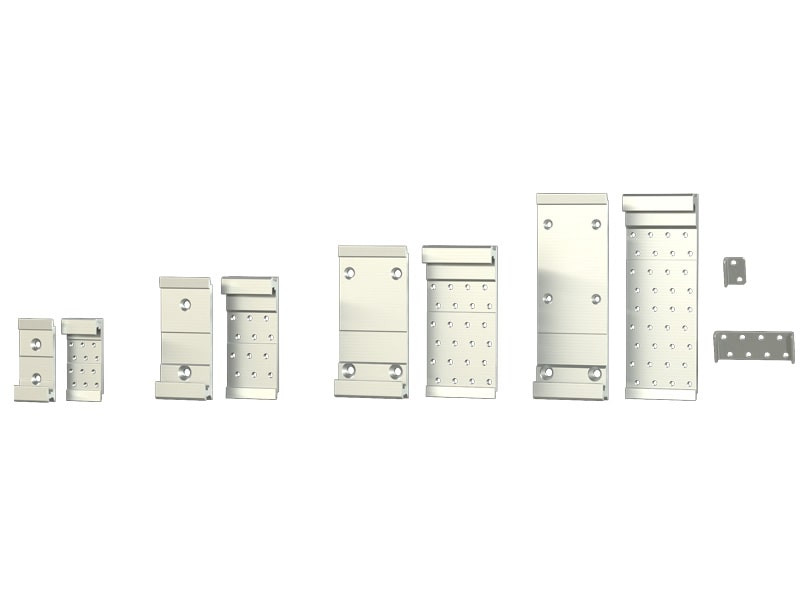

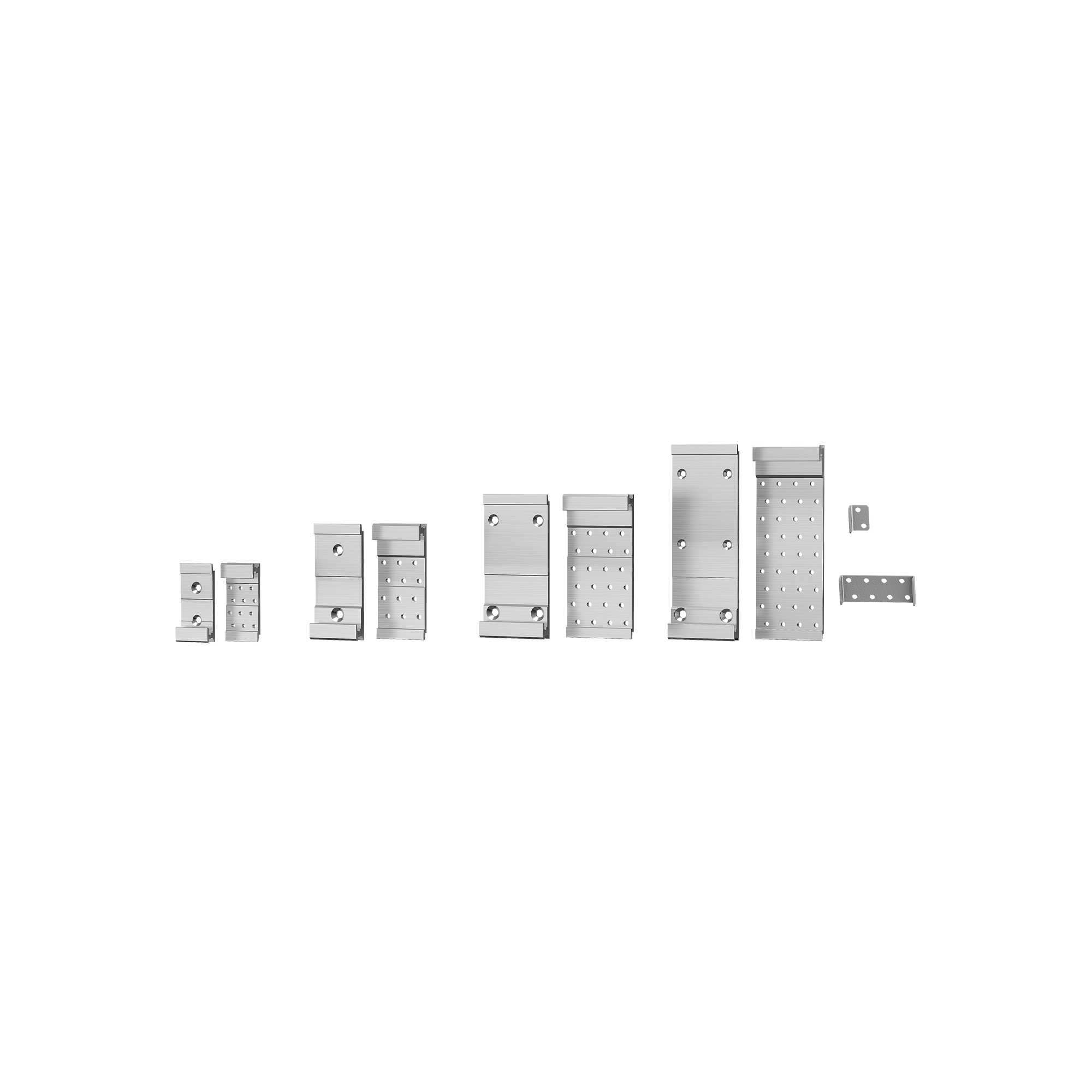

LOCK C es el conector oculto de aleación de aluminio para realizar uniones de madera-hormigón fácil de instalar.

El sistema de enganche es ideal para un rápido desmontaje de las vigas de madera en caso de exigencias estacionales.

Video

LOCK C, LA PLACA DE CONEXIÓN PARA UNIONES MADERA-HORMIGÓN

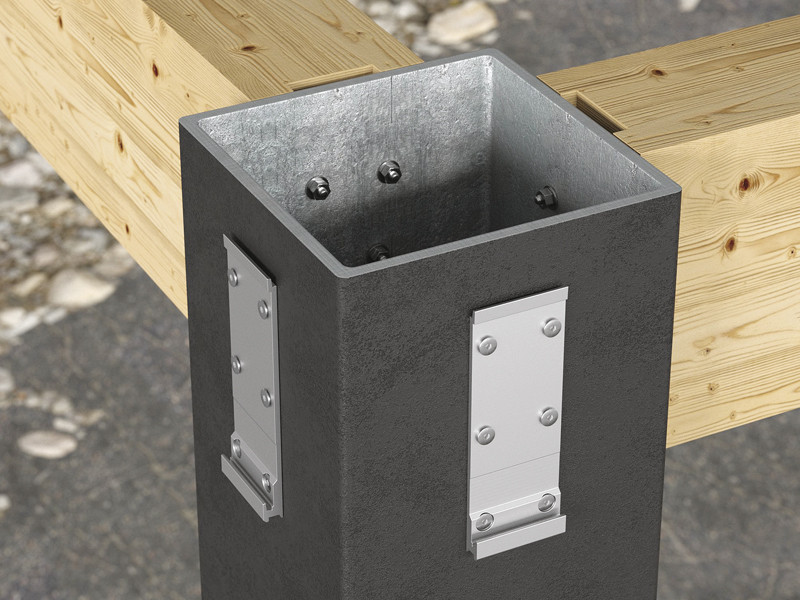

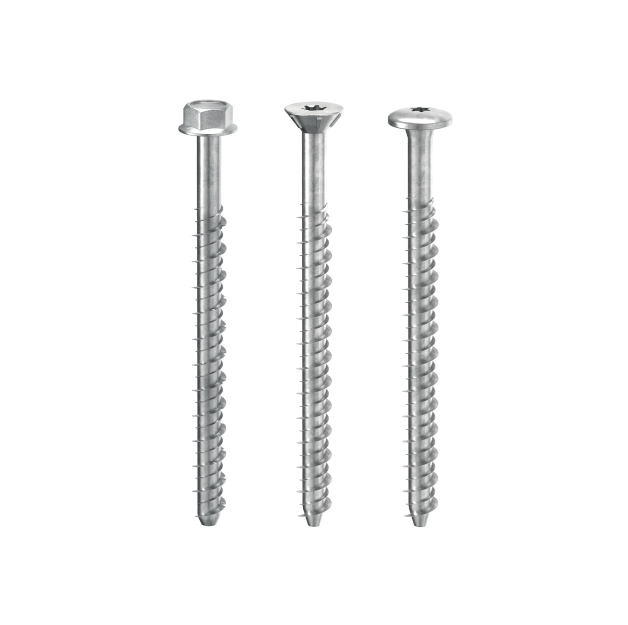

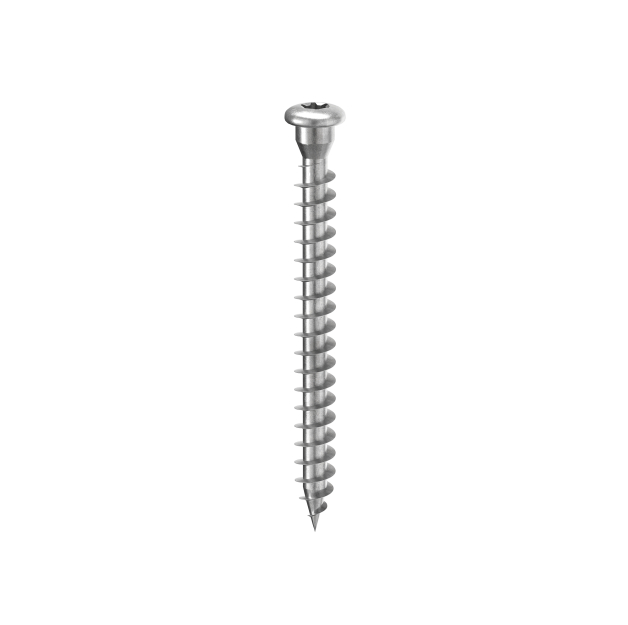

La instalación en hormigón es rápida gracias a la fijación mediante anclajes atornillables en el lado hormigón y mediante tornillos autoperforantes en el lado madera. La fijación en hormigón queda oculta.

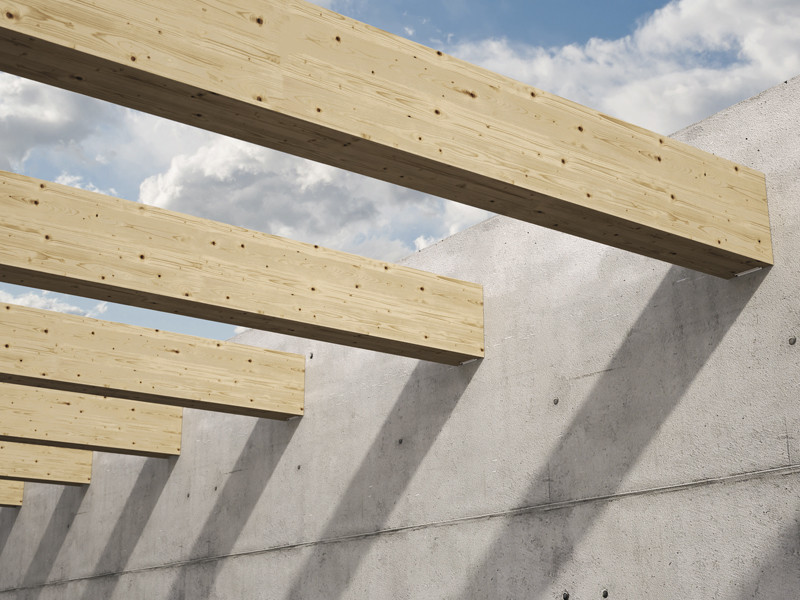

Si se instala sin fresados, genera una sombra de fuga estéticamente agradable. La versión en barra se ha diseñado especialmente para la fijación de los forjados de CLT a vigas o bordillos de hormigón o elementos de albañilería.

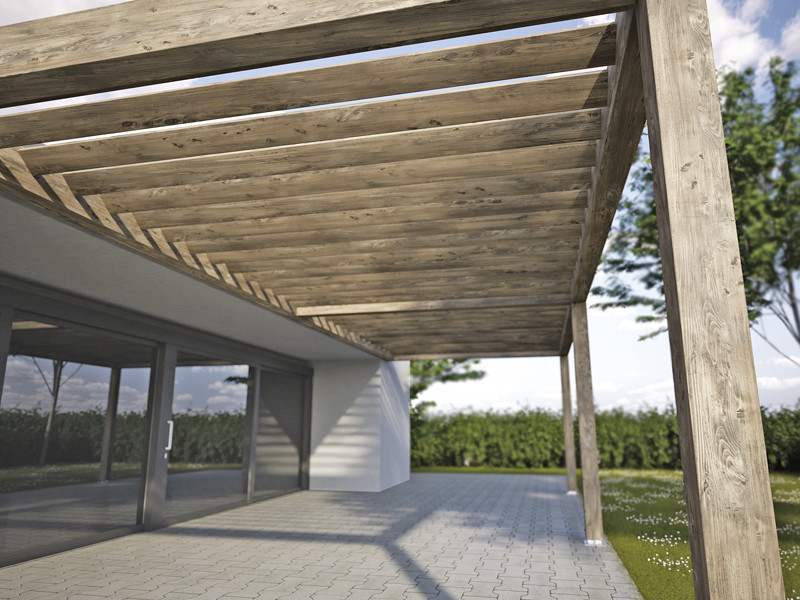

Realizada en aleación de aluminio, la placa oculta LOCK C es ideal para rehabilitar o renovar edificios existentes y para realizar cubiertas o pérgolas cerca de soportes de hormigón. De aleación de aluminio, se puede utilizar en uniones de corte madera-hormigón en madera maciza y laminada, CLT y LVL.

Documentación

Ficha técnica
Certification ETA
Declaración de prestaciones (DOP) Descargar
CAD Files
BIM.ifc File
BIM.rfa File

LOCK C Ø5

CÓDIGO B
[mm]
H
[mm]
s
[mm]
unid.
LOCKC53120 52.5 120 20 25

LOCK STOP Ø5

CÓDIGO B
[mm]
H
[mm]
s
[mm]
unid.
LOCKSTOP5 19 27.5 13 100

LOCK C Ø7

CÓDIGO B
[mm]
H
[mm]
s
[mm]
unid.
LOCKC75175 75 175 22 12
LOCKC100215 100 215 22 8

LOCK C FLOOR Ø7

CÓDIGO B
[mm]
H
[mm]
s
[mm]
unid.
LOCKCFLOOR135 1200 135 22 1

LOCK STOP Ø7

CÓDIGO B
[mm]
H
[mm]
s
[mm]
unid.
LOCKSTOP7 26.5 38 15 50

Specifications

Suministro y colocación de conector oculto de conexión madera-hormigón, tipo LOCK C.
Marcado CE conforme con ETA 19/0831

Campos de aplicación:

– Uniones madera-hormigón

Material:

– Placa perforada tridimensional de aleación de aluminio

Geometría:

Angular:

– H (mm) = :
– Placa base (mm) = :
– Espesor (mm) = :

Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
