PLACAS DE APOYO DE NEOPRENO

NEO

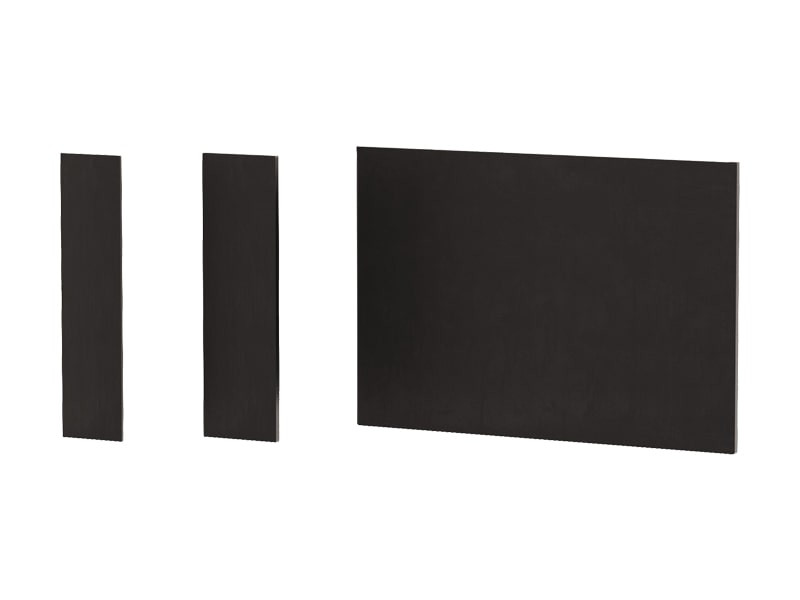

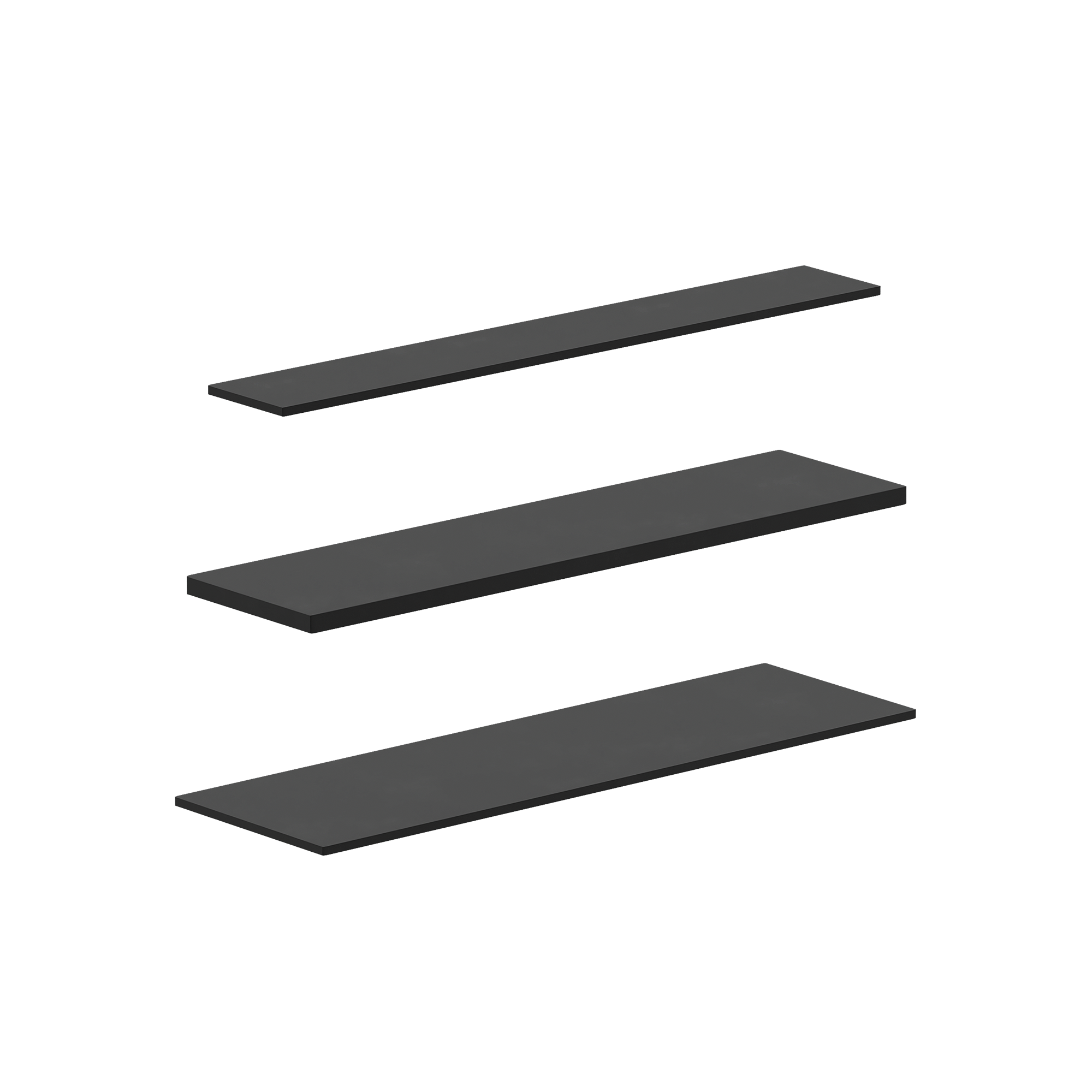

La anchura de las tiras está optimizada para las secciones de vigas más comunes.

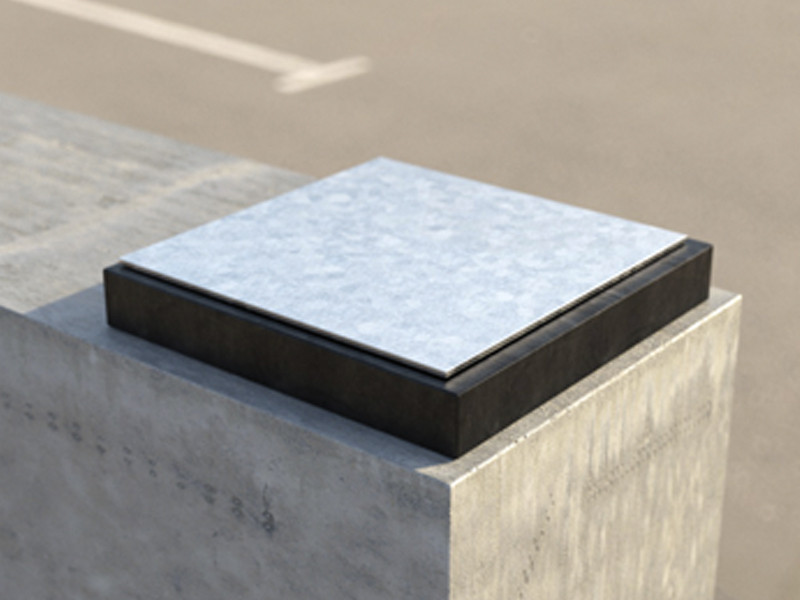

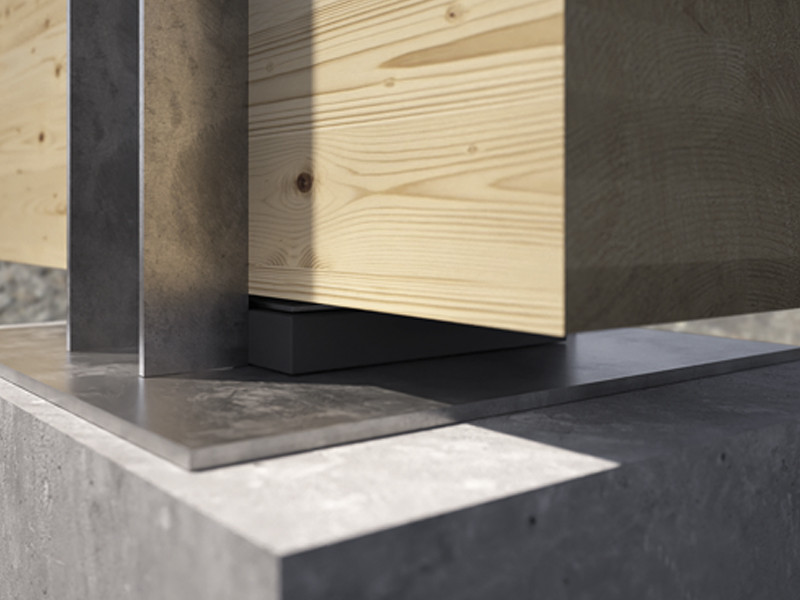

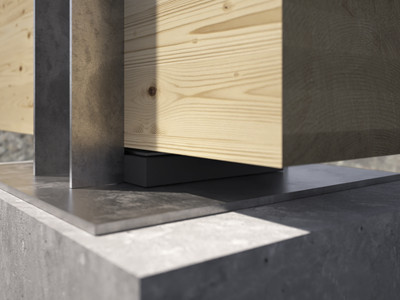

Disponible también en láminas para cortar según las exigencias de la obra. Ideal para realizar apoyos estructurales y vínculos estáticos con dos grados de libertad.
Versión con marcado CE para garantizar la idoneidad de su uso.
Conforme a la norma EN 1337-3, ideal para usos estructurales.

Documentación

Ficha técnica

NEO 10 - NEO 20

CÓDIGO descripción B
[mm]
L
[mm]
s
[mm]
unid.
NEO101280 - 120 800 10 1
NEO101680 - 160 800 10 1
NEO202080 - 200 800 20 1
NEO202480 - 240 800 20 1
NEO10PAL - 1200 800 10 1
NEO20PAL - 1200 800 20 1

NEO 10 CE

CÓDIGO descripción B
[mm]
L
[mm]
s
[mm]
unid.
NEO101680CE stripe 160 800 10 1
NEO102080CE stripe 200 800 10 1

NEO 20 CE

CÓDIGO descripción B
[mm]
L
[mm]
s
[mm]
unid.
NEO202080CE stripe 200 800 20 1
NEO202480CE stripe 240 800 20 1

Specifications

Suministro y colocación de placas de apoyo de neopreno, tipo NEO.

Campos de aplicación:

– Apoyos estructurales en hormigón

Material:

– Lámina de goma natural y de caucho de estireno

Geometría:

Angular:

– H (mm) = :
– Placa base (mm) = :
– Espesor (mm) = :

Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
