CONECTOR OCULTO DE CONEXIÓN MADERA - MADERA

UV-T

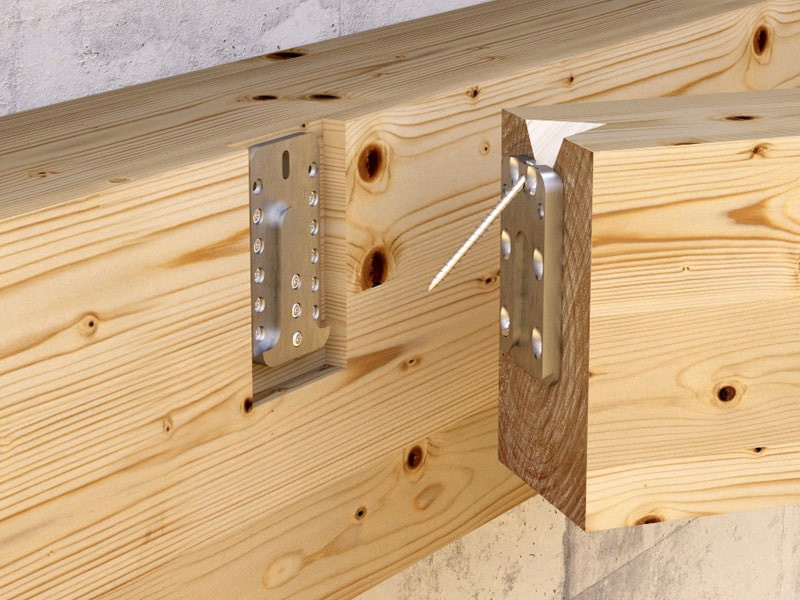

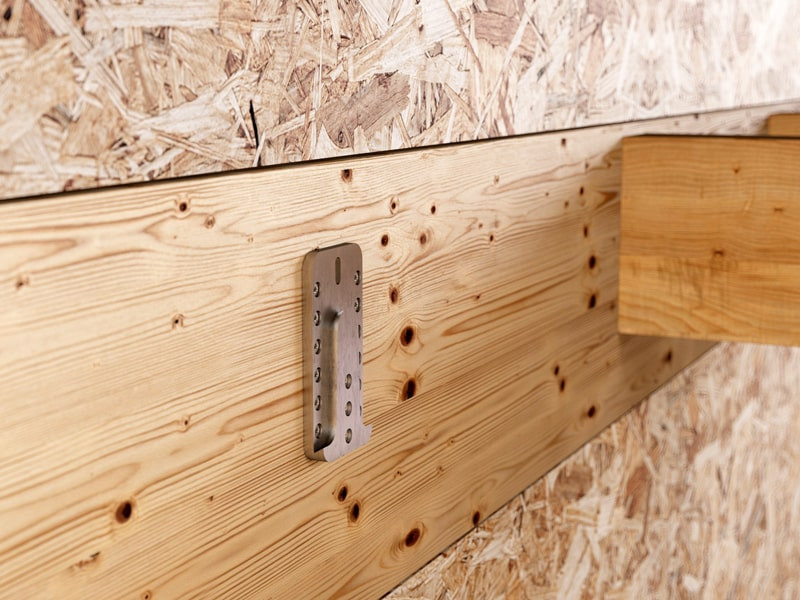

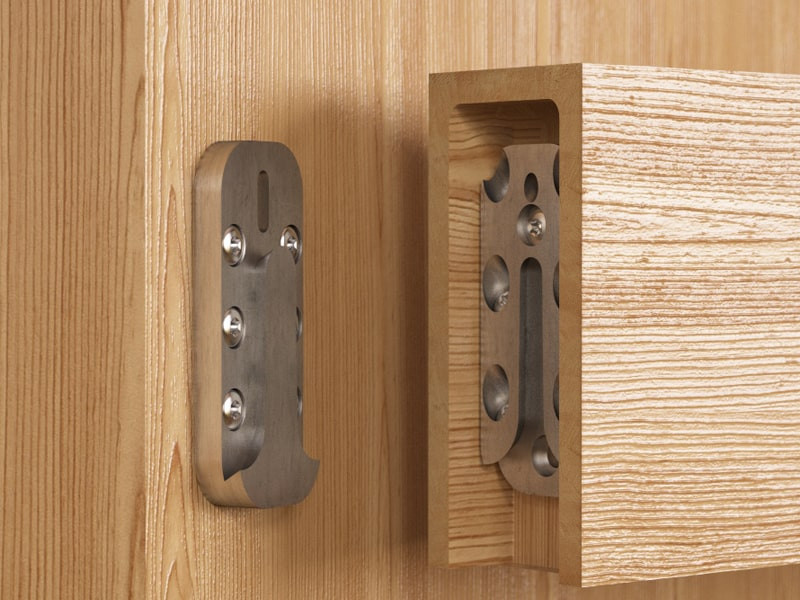

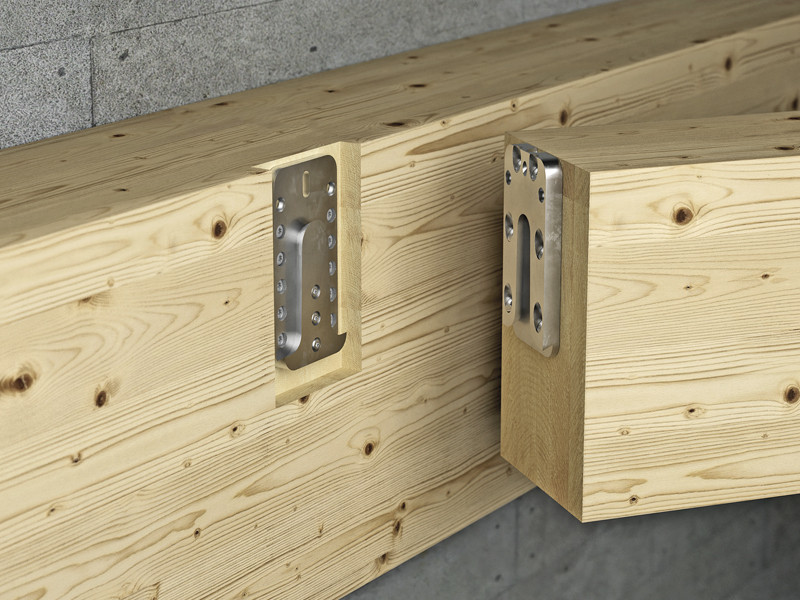

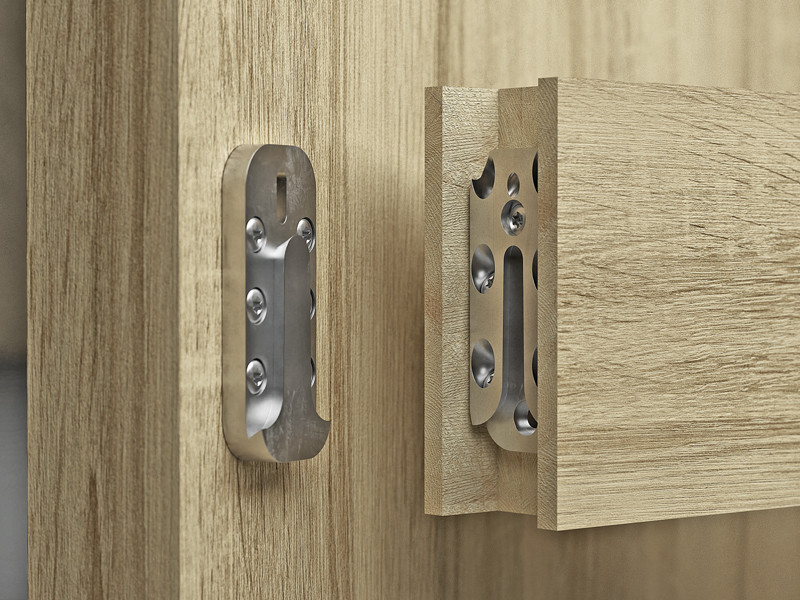

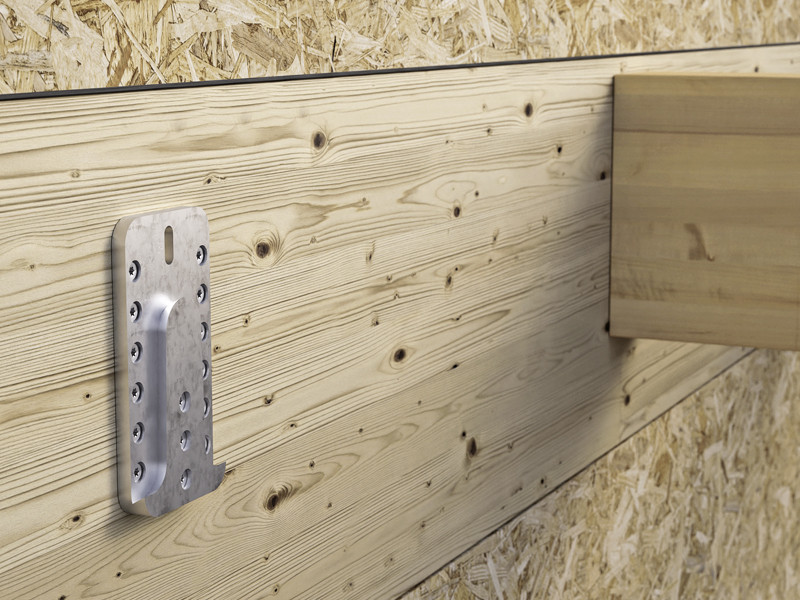

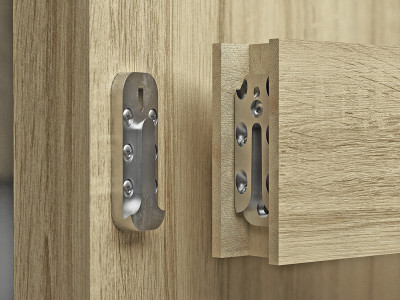

Sistema de unión por enganche, rápido de montar y desmontar; ideal para realizar estructuras temporales.

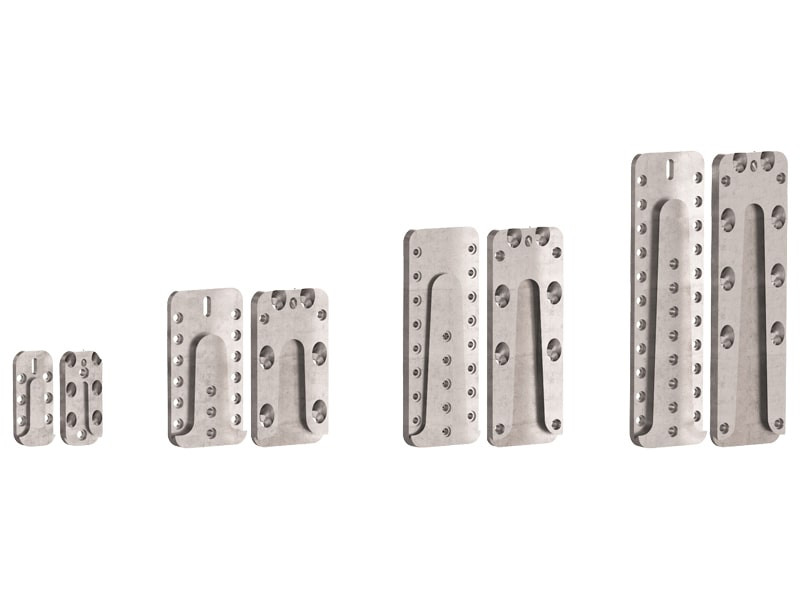

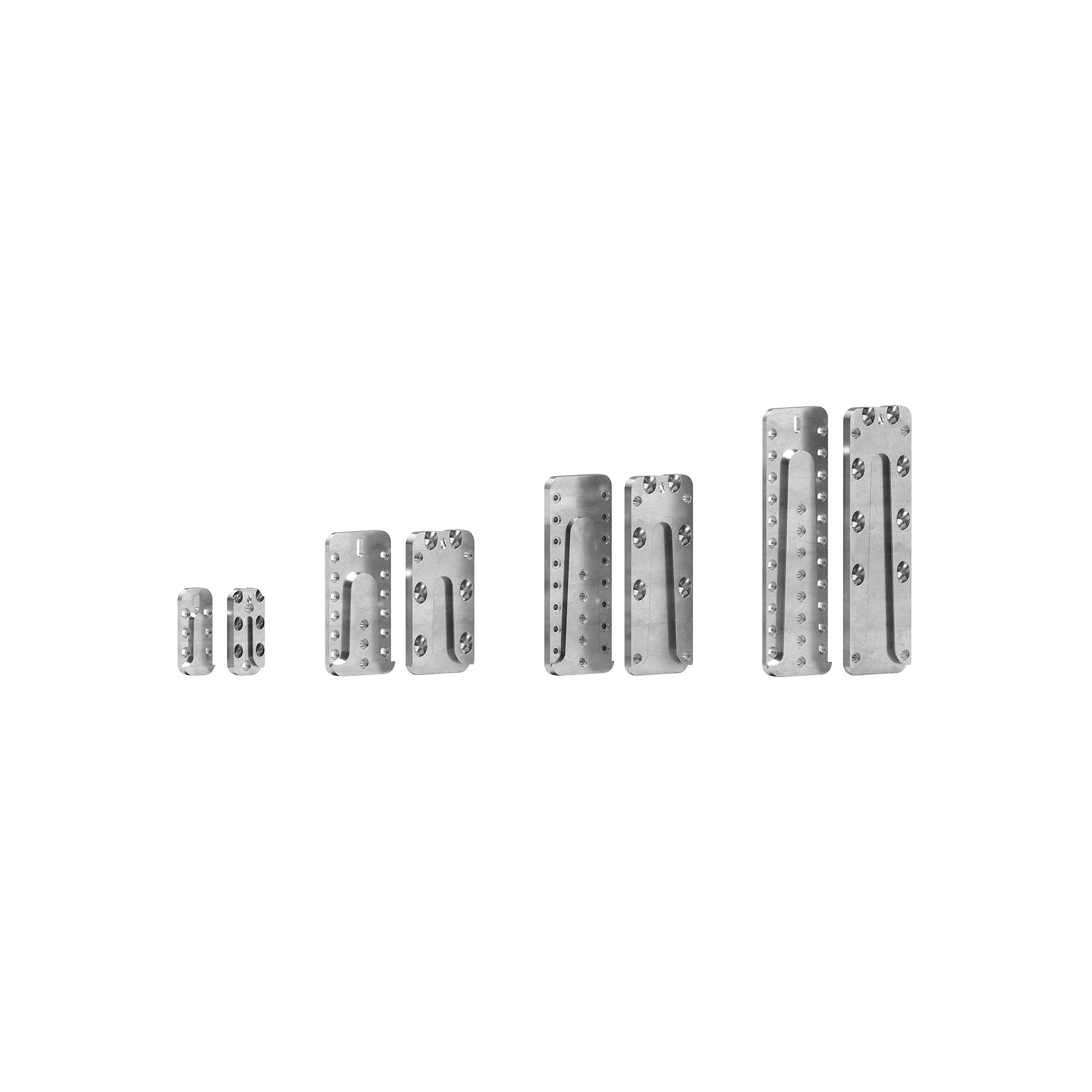

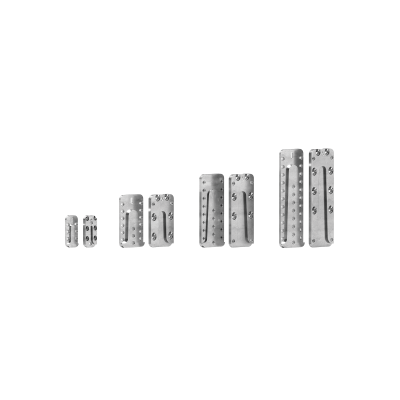

Está disponible en cinco versiones para adaptarse a la viga secundaria y a la carga aplicada. Resistencias superiores a 60 kN.

UV-T, el conector oculto para conexiones desmontables madera-madera

Video

Resistencias certificadas en todas las direcciones de carga, para una fijación segura incluso en presencia de fuerzas laterales, axiales y de elevación, como terremoto o viento.

La placa perforada tridimensional de aleación de aluminio es ideal para realizar uniones de corte madera-madera y para aplicaciones que requieren resistencia en todas las direcciones; también es perfecta para el uso en madera maciza y laminada, CLT y LVL.

Documentación

Ficha técnica
Ficha técnica USA
Declaración de prestaciones (DOP) Descargar
CAD Files

UV-T

CÓDIGO B
[mm]
H
[mm]
s
[mm]
unid.
UVT3070 30 70 16 25
UVT4085 40 85 16 25
UVT60115 60 115 16 25
UVT60160 60 160 16 10
UVT60215 60 215 16 10

Specifications

Suministro y colocación de conector oculto de conexión madera-madera, tipo UV-T.
Marcado CE conforme con ETA

Campos de aplicación:

– Uniones madera-madera

Material:

– Placa perforada tridimensional de aleación de aluminio

Geometría:

Angular: :

– H (mm) = :
– Placa base (mm) = :
– Espesor (mm) = :

Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
