VGU PLATE T

VGU PLATE T es la placa para fuerzas de tracción que te permite realizar fácilmente pequeños portales, pérgolas y cenadores. Combinada con la arandela VGU y los tornillos VGS, permite transferir las solicitaciones de momento a las uniones viga-pilar.

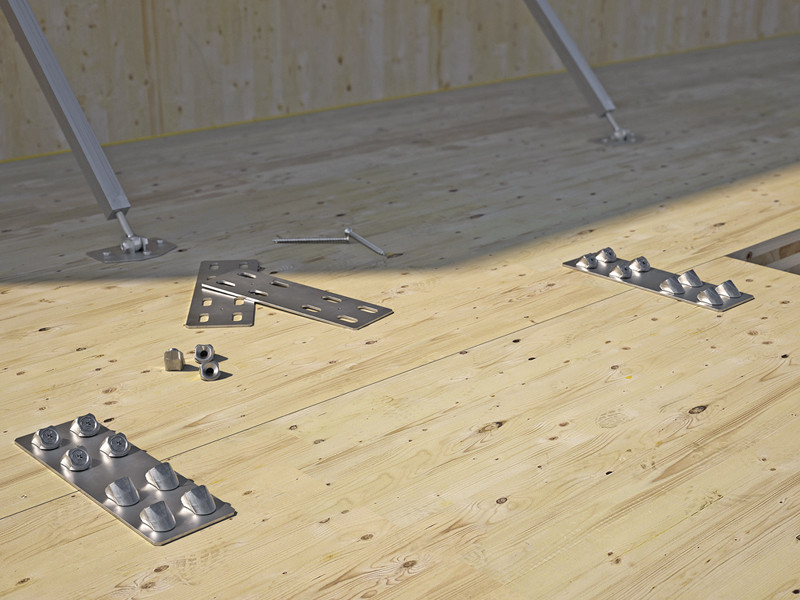

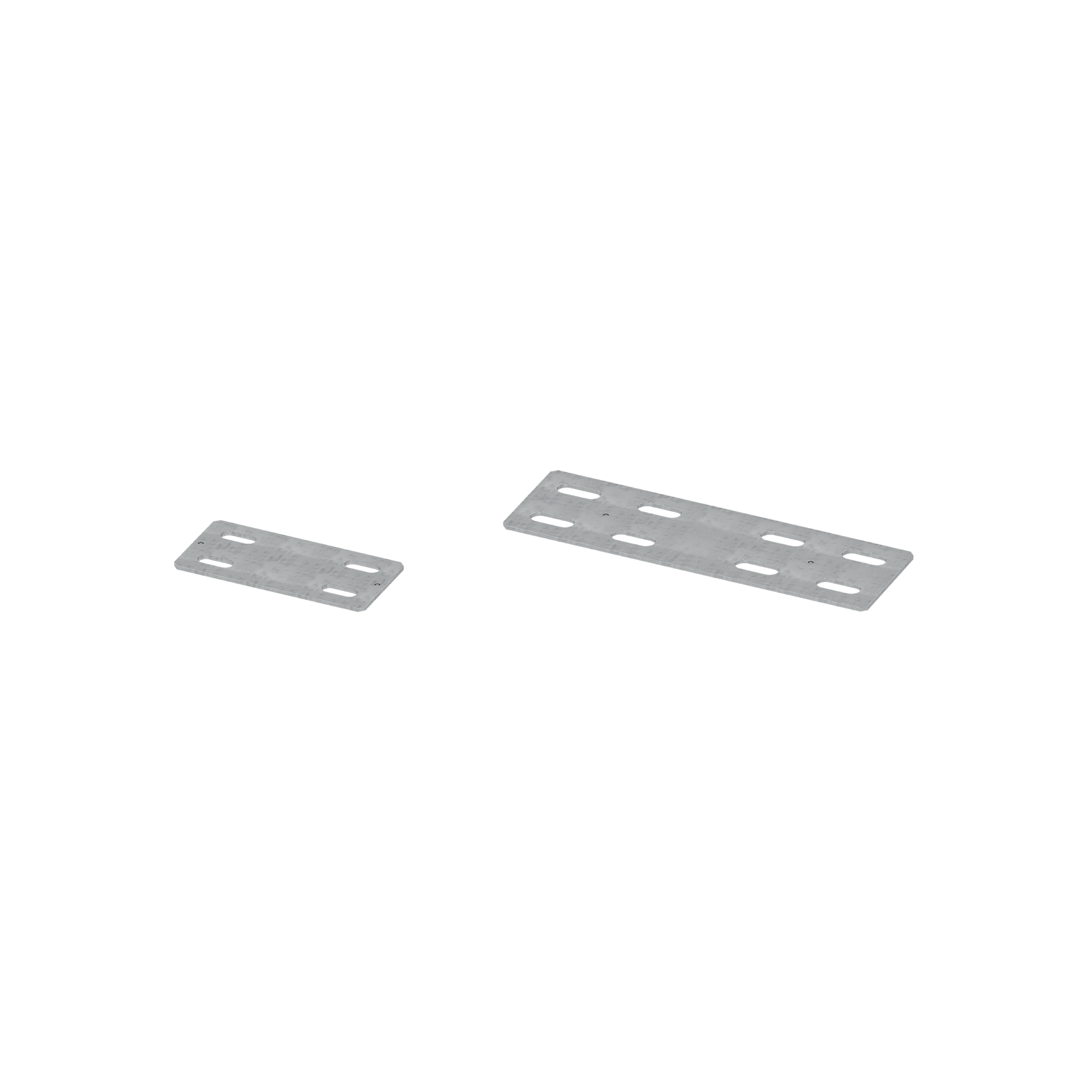

VGU PLATE T, la placa perforada bidimensional para fuerzas de tracción.

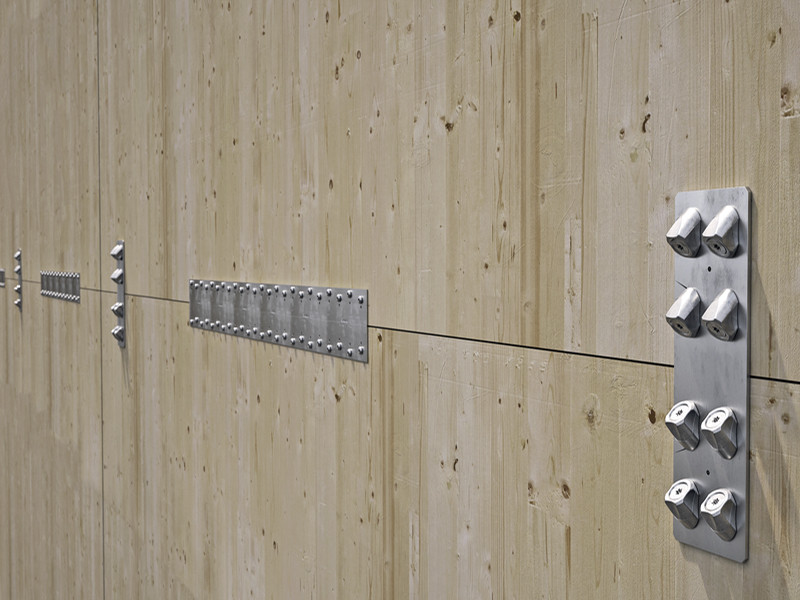

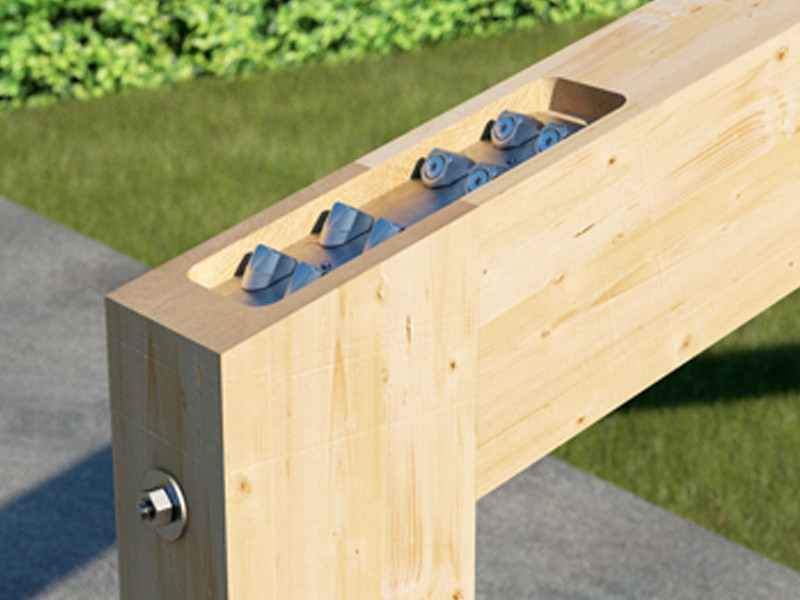

La unión a momento se descompone en una acción de tracción, absorbida por la placa VGU PLATE T, y en una acción de compresión, absorbida por la madera o, en alternativa, por el conector oculto DISC FLAT. Gracias al uso de los tornillos VGS dispuestos en 45°, VGU PLATE T permite transferir fuerzas de tracción altas.

La placa perforada bidimensional de acero al carbono con zincado galvanizado está dotada de ojales para alojar las arandelas VGU que permiten introducir los tornillos VGS a 45°. Perfecta para usar con madera maciza y laminada, CLT y LVL, es ideal para clases de servicio 1 y 2.

Documentación

Ficha técnica
Declaración de prestaciones (DOP) Descargar
CAD Files
BIM.ifc File
BIM.rfa File

VGU PLATE T

CÓDIGO B
[mm]
H
[mm]
s
[mm]
unid.
VGUPLATET185 88 185 3 1
VGUPLATET350 108 350 4 1

Specifications

Suministro y colocación de placa para fuerzas de tracción para estructuras de madera, tipo VGU PLATE.

Campos de aplicación:

– Uniones madera-madera

Material:

– Placa perforada bidimensional de acero al carbono con zincado galvanizado

Geometría:

Angular:

– H (mm) = :
– Placa base (mm) = :
– Espesor (mm) = :

Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
