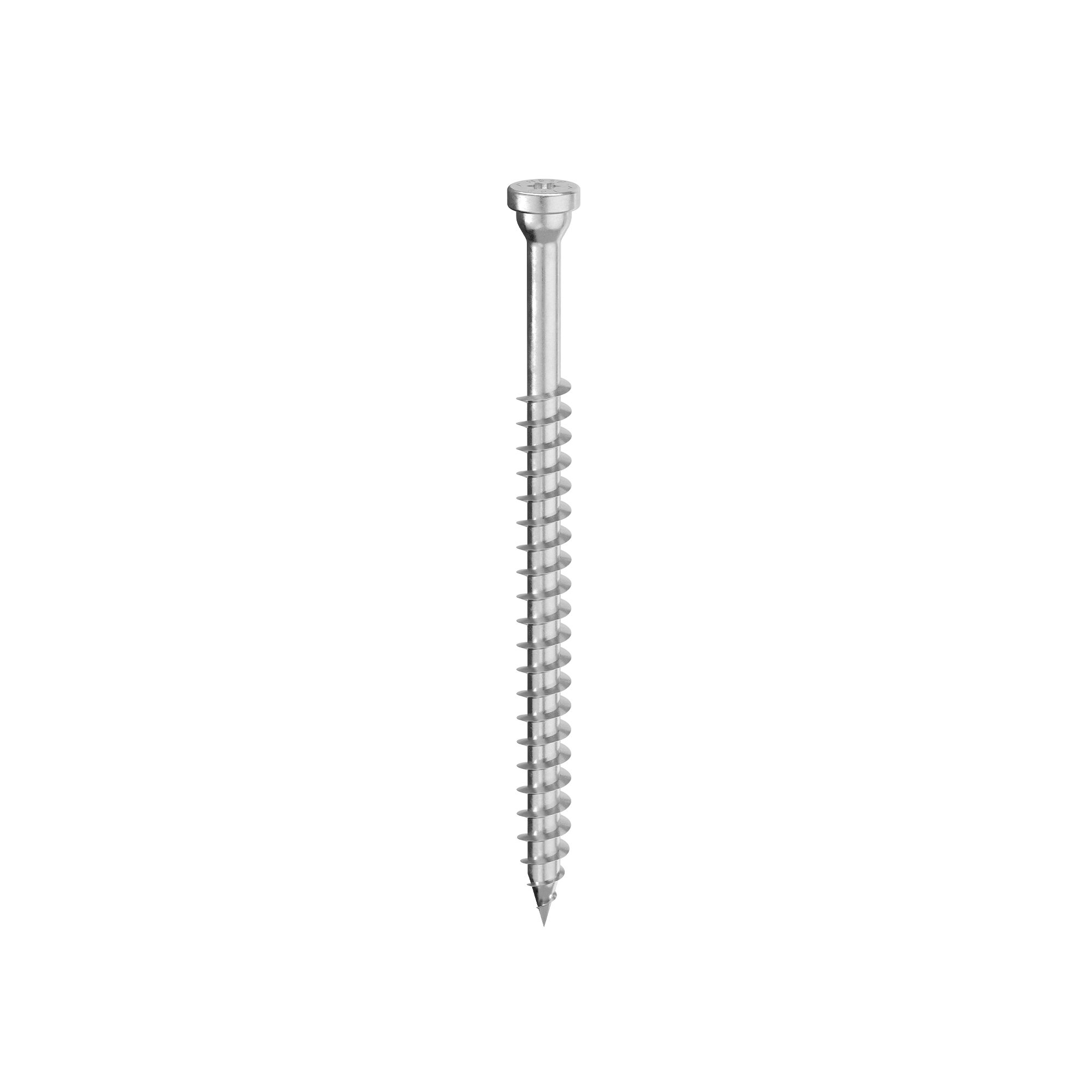

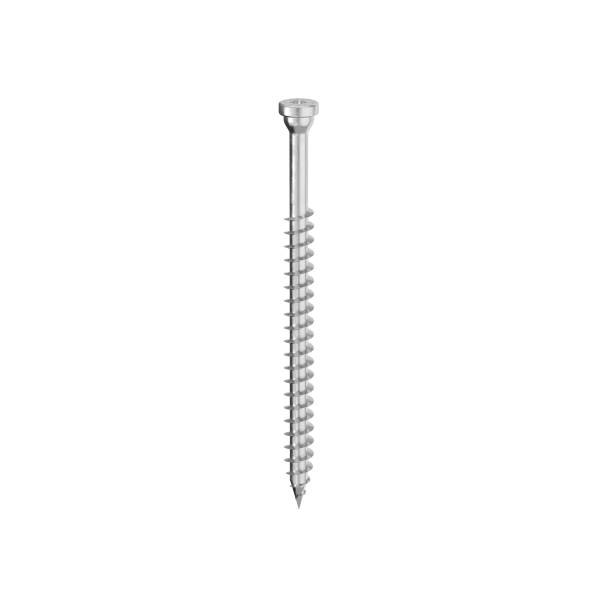

HBS PLATE A4
TORNILLO DE CABEZA TRONCOCÓNICA PARA PLACAS

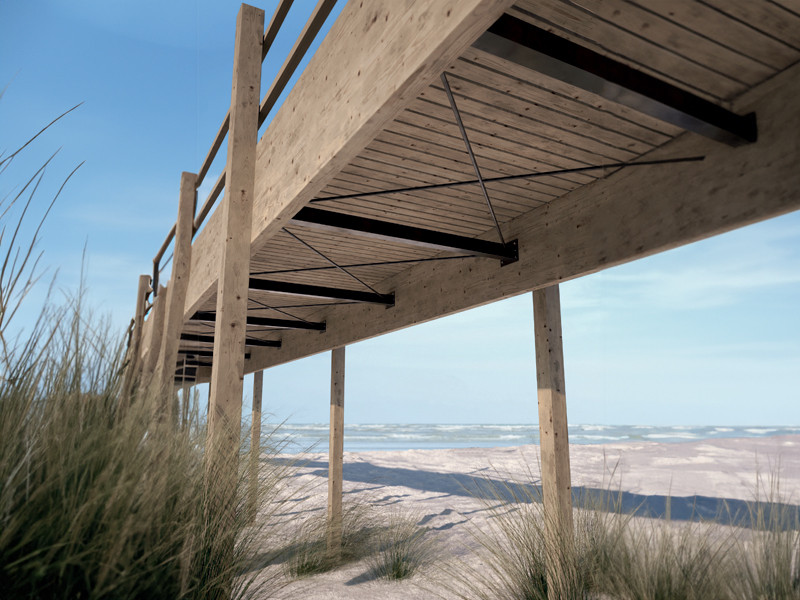

HBS PLATE versión acero inoxidable austenítico A4 | AISI316 para una excelente resistencia a la corrosión. Ideal para ambientes cerca del mar en clase de corrosividad C5 y para la inserción en las maderas más agresivas de clase T5.
El bajo cabeza troncocónico genera un efecto de encastre con el agujero circular de la placa y garantiza un excelente rendimiento estático. La geometría sin aristas de la cabeza reduce los puntos de concentración del esfuerzo y da robustez al tornillo.
Adecuado para su uso en aplicaciones en maderas agresivas con un nivel de acidez (pH) inferior a 4, como roble, abeto Douglas y castaño, y en condiciones de humedad de la madera superiores al 20 %.
Documentación
-
Ficha técnica
- Ficha técnica Chinese
- Ficha técnica Croatian
- Ficha técnica Czech
- Ficha técnica Dutch
- Ficha técnica English Eurocode 5
- Ficha técnica English USA NDS
- Ficha técnica Finnish
- Ficha técnica French
- Ficha técnica German
- Ficha técnica Greek
- Ficha técnica Hungarian
- Ficha técnica Italian
- Ficha técnica Korean
- Ficha técnica Norwegian
- Ficha técnica Polish
- Ficha técnica Portuguese
- Ficha técnica Romanian
- Ficha técnica Russian
- Ficha técnica Slovak
- Ficha técnica Slovene
- Ficha técnica Spanish
- Ficha técnica Swedish
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
Certification ETA
-
CAD Files
-
BIM.ifc File
-
BIM.rfa File
-
Instrucciones De Colocación
HBS PLATE A4
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|---|---|
| HBSPL860A4 | - | 8 | 60 | 52 | 0.32 | 2 3/8'' | 2 1/16'' | TX40 | 100 |
| HBSPL880A4 | - | 8 | 80 | 55 | 0.32 | 3 1/8'' | 2 3/16'' | TX40 | 100 |
| HBSPL8100A4 | - | 8 | 100 | 75 | 0.32 | 4'' | 2 15/16'' | TX40 | 100 |
| HBSPL8120A4 | - | 8 | 120 | 95 | 0.32 | 4 3/4'' | 3 3/4'' | TX40 | 100 |
| HBSPL8140A4 | - | 8 | 140 | 110 | 0.32 | 5 1/2'' | 4 3/8'' | TX40 | 100 |
| HBSPL8160A4 | - | 8 | 160 | 130 | 0.32 | 6 1/4'' | 5 1/8'' | TX40 | 100 |
| HBSPL1080A4 | - | 10 | 80 | 60 | 0.4 | 3 1/8'' | 2 3/8'' | TX40 | 50 |
| HBSPL10100A4 | - | 10 | 100 | 75 | 0.4 | 4'' | 2 15/16'' | TX40 | 50 |
| HBSPL10120A4 | - | 10 | 120 | 95 | 0.4 | 4 3/4'' | 3 3/4'' | TX40 | 50 |
| HBSPL10140A4 | - | 10 | 140 | 110 | 0.4 | 5 1/2'' | 4 3/8'' | TX40 | 50 |
| HBSPL10160A4 | - | 10 | 160 | 130 | 0.4 | 6 1/4'' | 5 1/8'' | TX40 | 50 |
| HBSPL10180A4 | - | 10 | 180 | 150 | 0.4 | 7 1/8'' | 6'' | TX40 | 50 |
| HBSPL12100A4 | - | 12 | 100 | 75 | 0.48 | 4'' | 2 15/16'' | TX50 | 25 |
| HBSPL12120A4 | - | 12 | 120 | 90 | 0.48 | 4 3/4'' | 3 1/2'' | TX50 | 25 |
| HBSPL12140A4 | - | 12 | 140 | 110 | 0.48 | 5 1/2'' | 4 3/8'' | TX50 | 25 |
| HBSPL12160A4 | - | 12 | 160 | 120 | 0.48 | 6 1/4'' | 4 3/4'' | TX50 | 25 |
| HBSPL12180A4 | - | 12 | 180 | 140 | 0.48 | 7 1/8'' | 5 1/2'' | TX50 | 25 |
| HBSPL12200A4 | - | 12 | 200 | 160 | 0.48 | 8'' | 6 1/4'' | TX50 | 25 |
