TORNILLOS ACERO INOXIDABLE DE CABEZA AVELLANADA 60° PARA MADERAS ÁCIDAS Y FACHADAS EXTERIORES SHS AISI410
Tornillos para madera exterior SHS AISI410: acero martensítico para uso en exteriores en maderas ácidas, fachadas y cerramientos

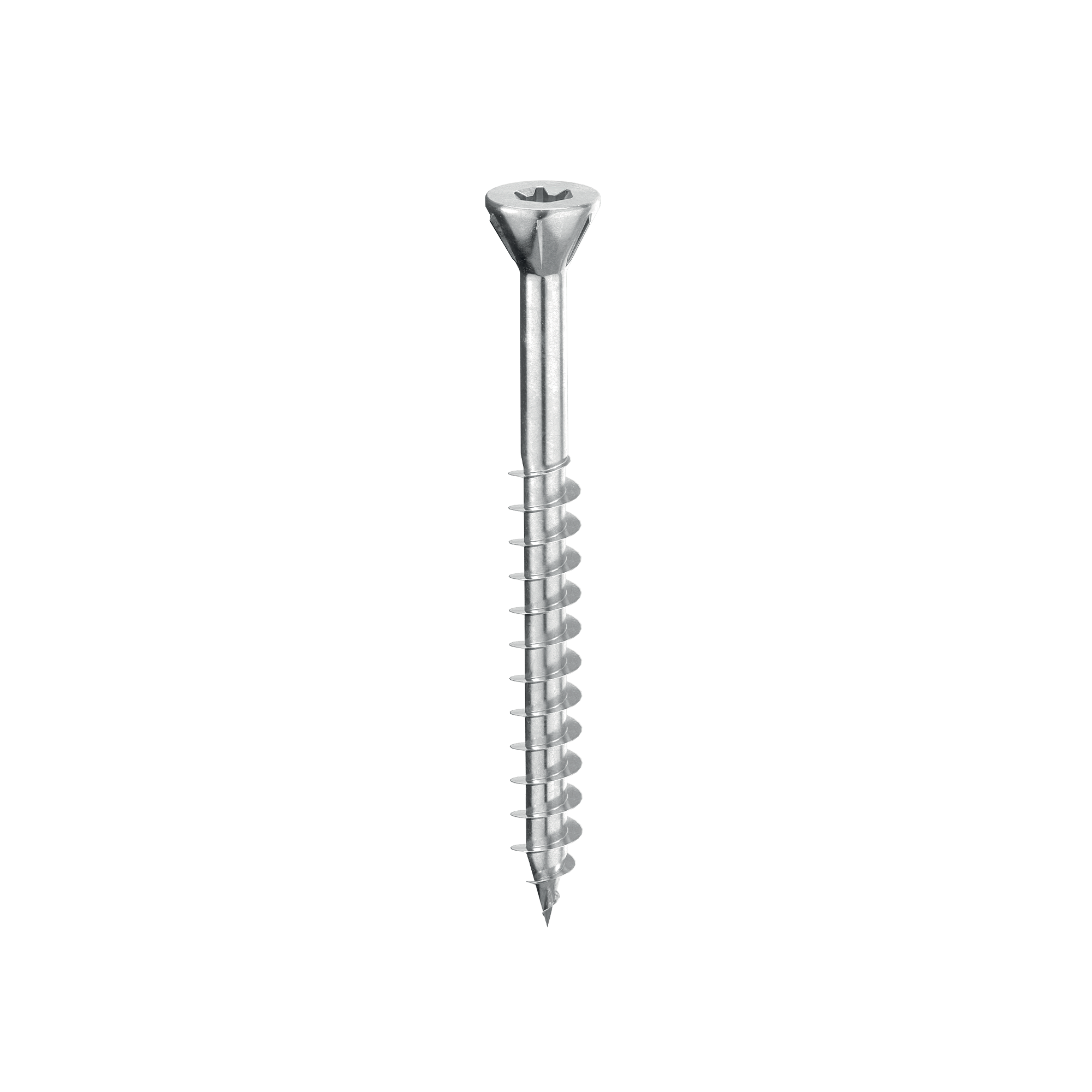

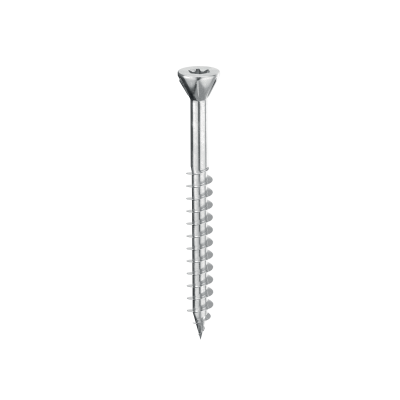

Los tornillos acero inoxidable SHS AISI410 se fabrican de acero inoxidable martensítico AISI 410 —el acero inoxidable que ofrece las mejores prestaciones mecánicas. Gracias a esta característica, son la elección ideal para aplicaciones en exteriores en maderas ácidas, como roble, castaño, encina, abeto de Douglas y pino marítimo (pH < 4), en las que los tornillos de acero al carbono se corren al reaccionar con los taninos.

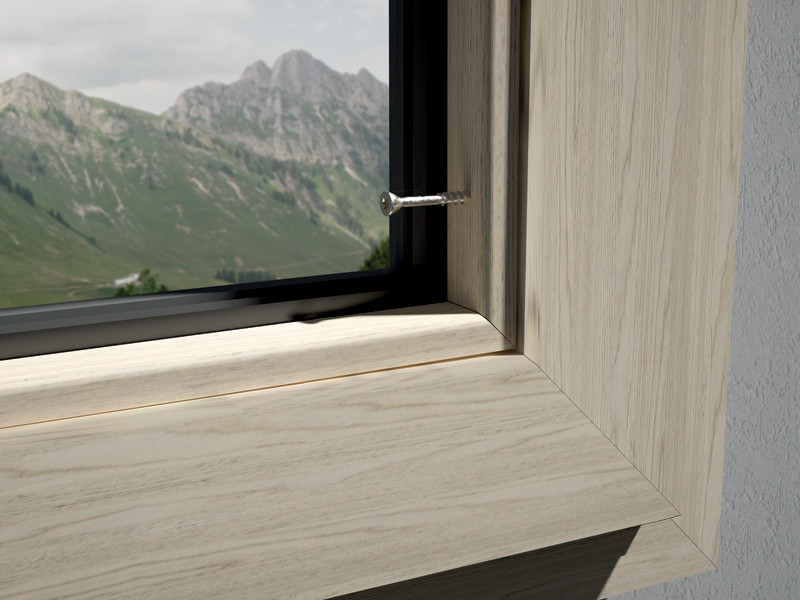

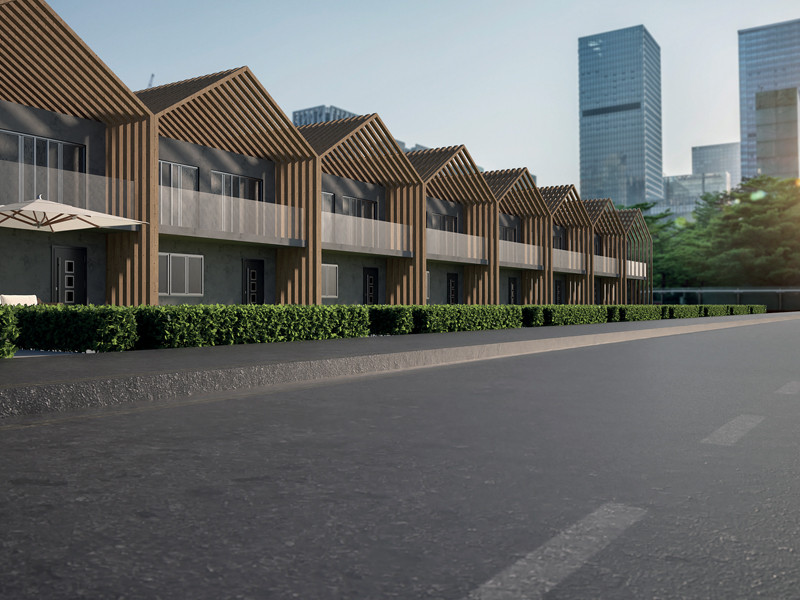

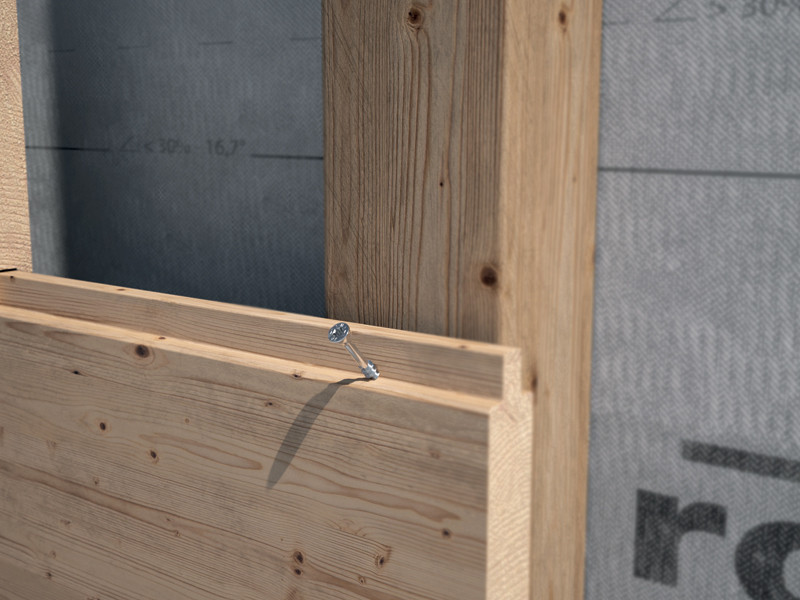

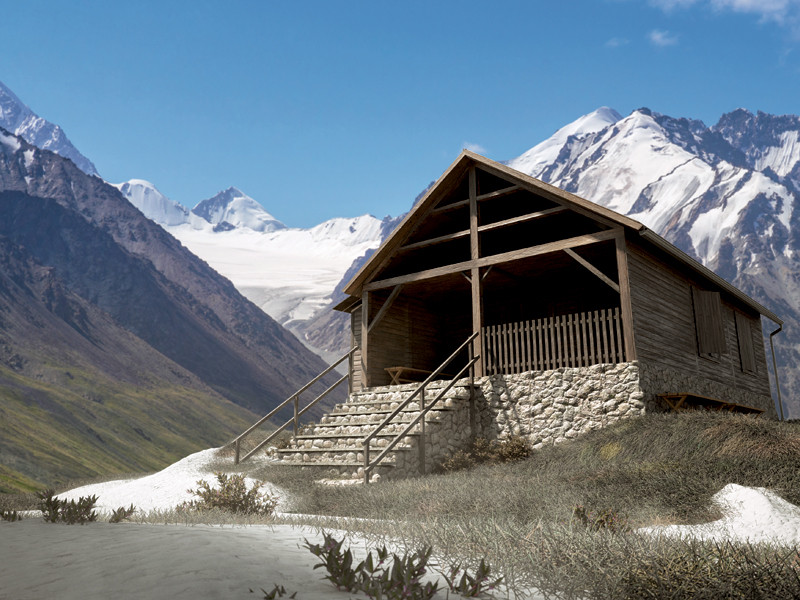

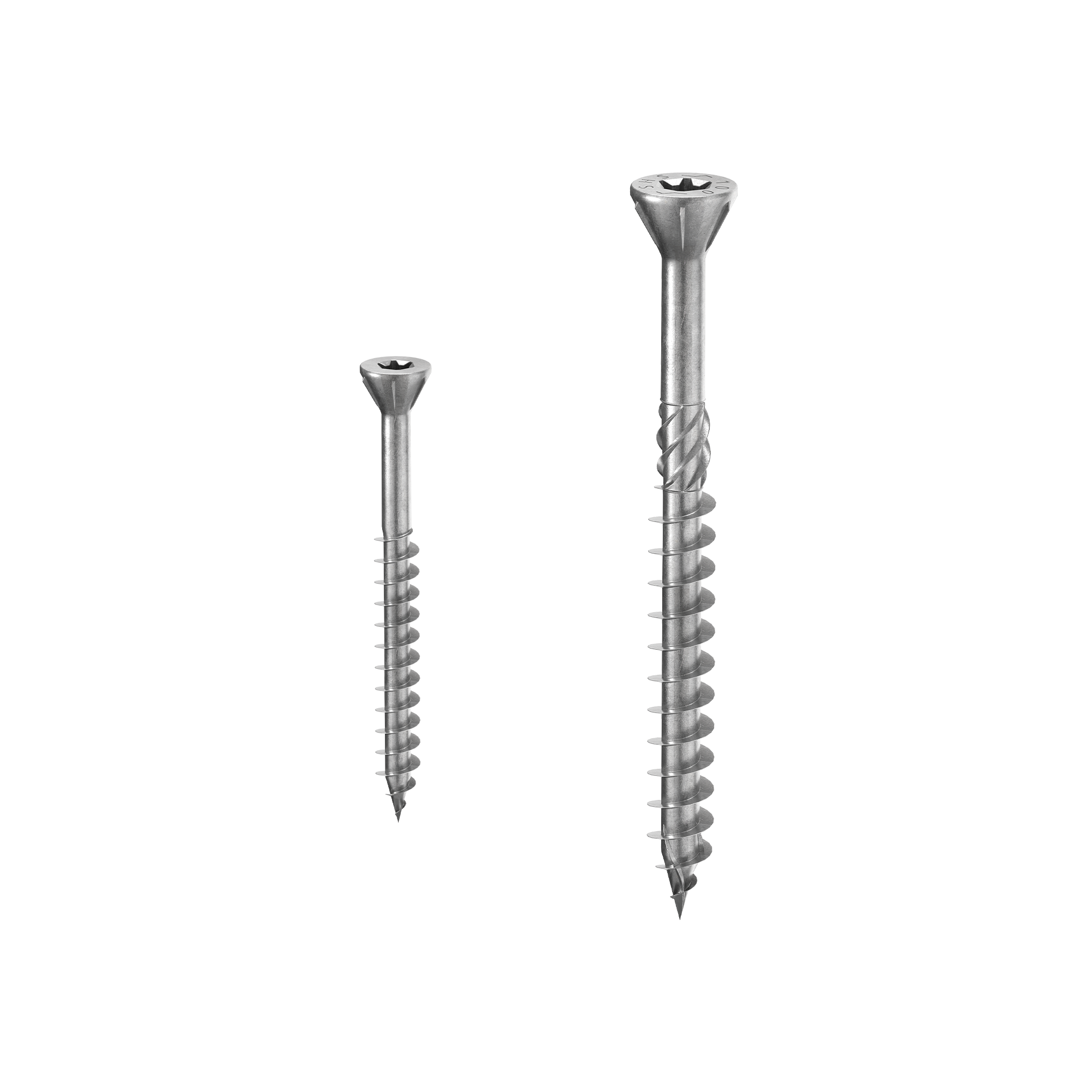

La cabeza avellanada a 60° y la punta 3 THORNS permiten una inserción precisa sin crear resquebrajaduras en la madera, incluso si son poco gruesas: la versión Ø3,5 mm es ideal para fijar tabletas de tarimas y tablas machihembradas, mientras que las versiones Ø6 y Ø8 mm se han diseñado para estructuras de madera ácida y alta densidad en exteriores. También es adecuado para fijar fachadas y marcos de cerramientos como ventanas y puertas.

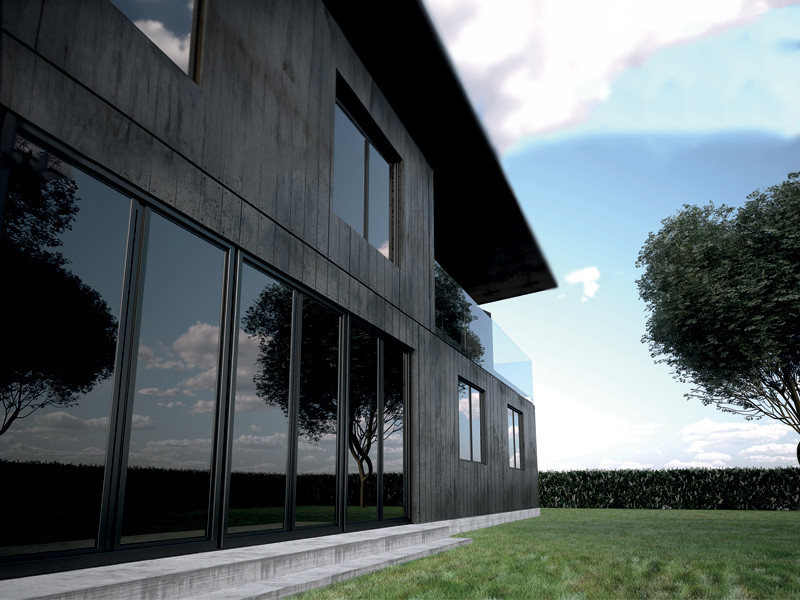

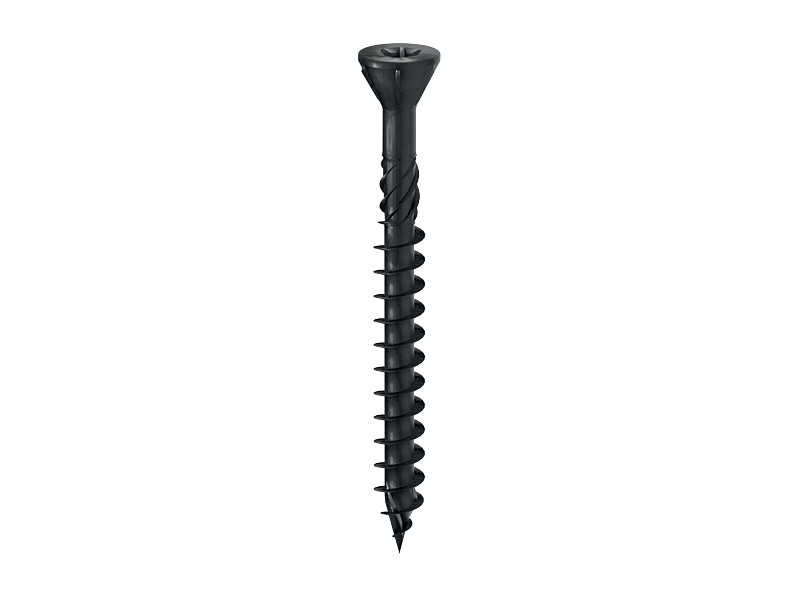

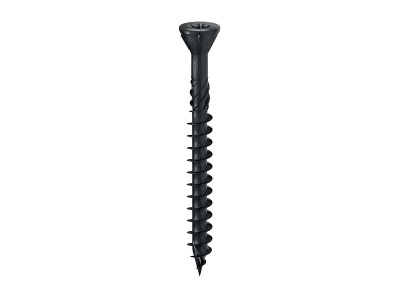

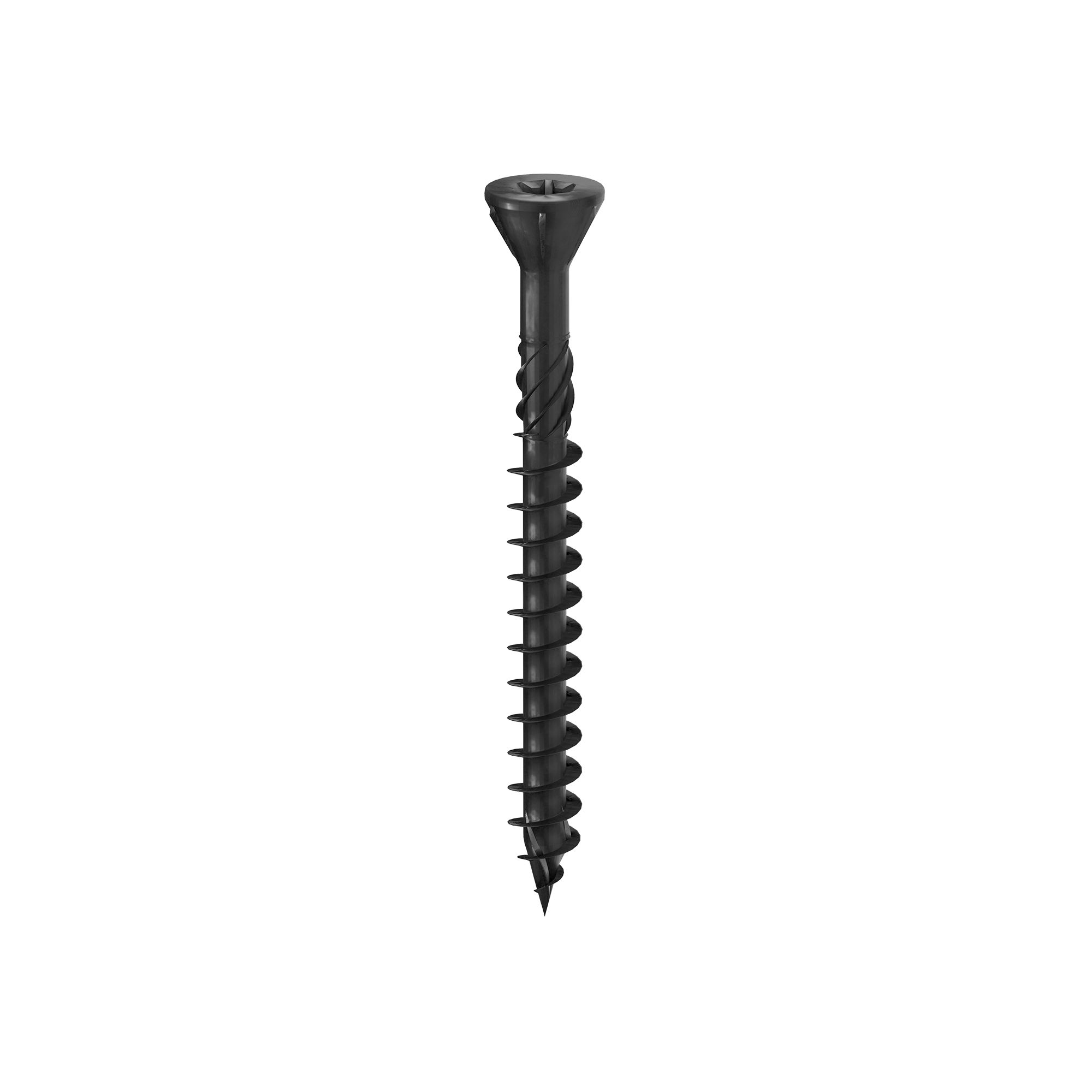

La versión negra SHS N AISI410 se ha diseñado especialmente para utilizarse en fachadas de madera carbonizada (charred wood), ya que garantizan estética y resistencia a la corrosión a lo largo del tiempo. Disponible en las clases de servicio SC1, SC2 y SC3, certificación CE ETA-11/0030. Adecuado para exteriores, pero lejos de agentes corrosivos como cloruros y sulfuros. Punta de atornillado incluida en la caja.
SHS AISI410: prestaciones mecánicas elevadas, geometría 60° y gama completa para cualquier aplicación en la madera
El tornillo para madera exterior SHS AISI410 se caracteriza por ser de acero martensítico AISI 410, que se diferencia de los otros aceros inoxidables: respecto al austenítico A2 (AISI304), garantiza una resistencia mecánica superior —resistencia a la tracción de hasta 20,1 kN y momento de esfuerzo plástico de hasta 20,1 Nm para el diámetro 8 mm—, manteniendo una adecuada resistencia a la corrosión en ambientes exteriores no marinos.

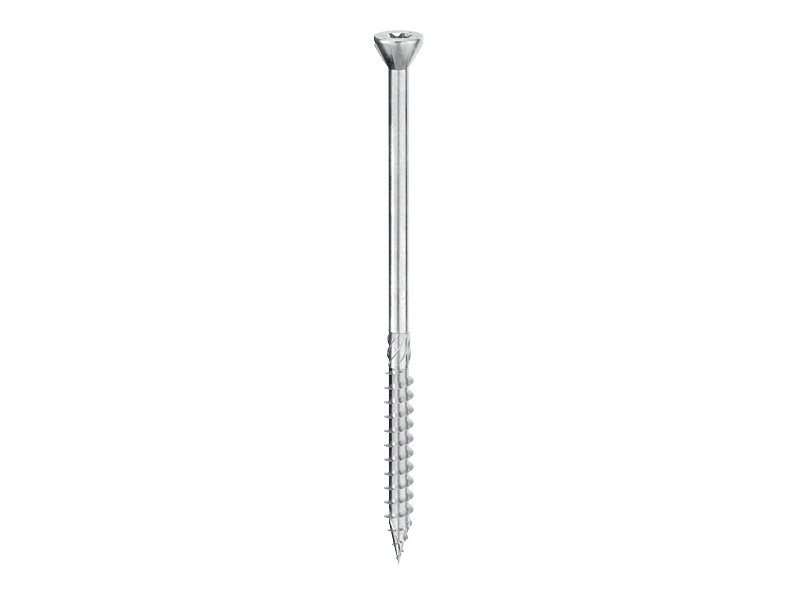

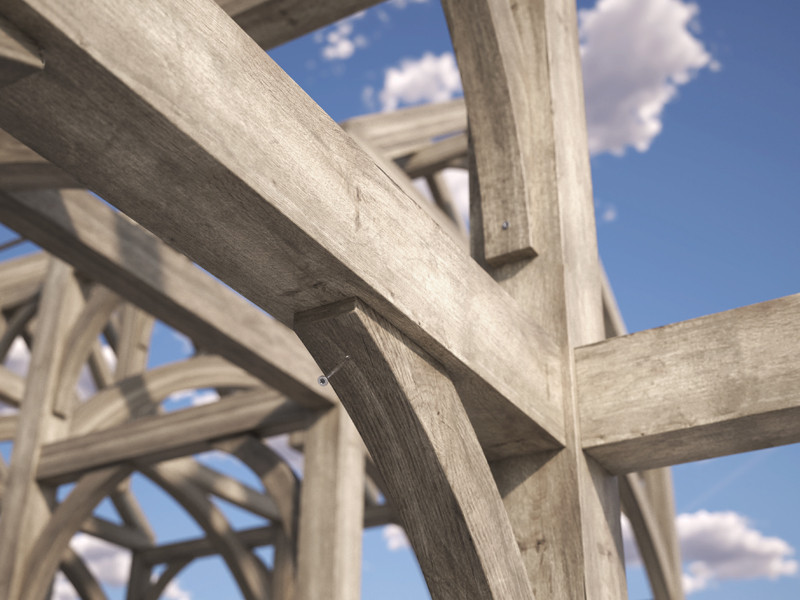

Los diámetros Ø6 y Ø8 mm cubren las aplicaciones estructurales en maderas ácidas, como roble (pH ~3,9), castaño europeo (pH 3,4–3,7) y abeto de Douglas (pH 3,3–5,8): los valores característicos de extracción llegan a 8,08 kN para la versión Ø8×160-280 mm, conformes con la norma EN 1995:2014 de acuerdo con ETA-11/0030. Certificado también ELC-4645 / ESR-4645 para el mercado norteamericano.
La variante negra SHS N AISI410 se ha diseñado especialmente para la madera carbonizada (charred wood): el revestimiento negro combina perfectamente con esta madera, garantizando durabilidad estética a largo plazo. Para el abeto de Douglas, las distancias mínimas paralelas a la fibra tienen que multiplicarse por el coeficiente 1,5 según la norma EN 1995:2014. El tornillo para madera exterior SHS AISI410 de acero inoxidable y cabeza pequeña está disponible en diámetros de 3,5 a 8 mm y longitudes de 40 a 280 mm, por lo que permite cubrir cualquier necesidad de fijación.
¿Qué tornillos acero inoxidable se deben usar en exteriores con maderas ácidas como roble o castaño?
Para maderas ácidas en exteriores (pH < 4), como roble, castaño, encina y abeto de Douglas, el SHS AISI410 es la elección correcta: el acero martensítico AISI 410 garantiza una resistencia química adecuada, a diferencia de los tornillos de acero galvanizado, que se corren al reaccionar con los taninos.
El acero AISI 410 es martensítico, no austenítico como el A2 (AISI304) o el A4 (AISI316): su resistencia mecánica es superior, pero ofrece menor resistencia a los cloruros. Por esto, es adecuado para usar en exteriores alejados del mar, pero no en ambientes marinos o industriales donde haya cloruros y sulfuros.
Documentación
-
Ficha técnica
- Ficha técnica Chinese
- Ficha técnica Croatian
- Ficha técnica Czech
- Ficha técnica Dutch
- Ficha técnica English Eurocode 5
- Ficha técnica English Canada CSA-086
- Ficha técnica English USA NDS
- Ficha técnica Finnish
- Ficha técnica French
- Ficha técnica French Canada CSA-086
- Ficha técnica German
- Ficha técnica Greek
- Ficha técnica Hungarian
- Ficha técnica Italian
- Ficha técnica Korean
- Ficha técnica Latvia
- Ficha técnica Norwegian
- Ficha técnica Polish
- Ficha técnica Portuguese
- Ficha técnica Romanian
- Ficha técnica Russian
- Ficha técnica Slovak
- Ficha técnica Slovenian
- Ficha técnica Spanish
- Ficha técnica Swedish
-
Guía Sobre Distancias Mínimas
- Guía Sobre Distancias Mínimas Chinese
- Guía Sobre Distancias Mínimas English
- Guía Sobre Distancias Mínimas French
- Guía Sobre Distancias Mínimas German
- Guía Sobre Distancias Mínimas Italian
- Guía Sobre Distancias Mínimas Polish
- Guía Sobre Distancias Mínimas Portuguese
- Guía Sobre Distancias Mínimas Russian
- Guía Sobre Distancias Mínimas Spanish
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
Certification ETA
-
CAD Files
SHS XS AISI410 - Ø3.5
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|---|---|
| SHS3540AS | - | 3.5 | 40 | 26 | 0.14 | 1 9/16'' | 1 1/32'' | TX10 | 500 |
| SHS3550AS | - | 3.5 | 50 | 34 | 0.14 | 1 15/16'' | 1 5/16'' | TX10 | 500 |
| SHS3560AS | - | 3.5 | 60 | 40 | 0.14 | 2 3/8'' | 1 9/16'' | TX10 | 500 |
SHS XS AISI410 - Ø4,5 - Ø5
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|---|---|
| SHS4550AS | - | 4.5 | 50 | 30 | 0.18 | 1 15/16'' | 1 3/16'' | TX20 | 200 | |
| SHS4560AS | - | 4.5 | 60 | 35 | 0.18 | 2 3/8'' | 1 3/8'' | TX20 | 200 | |
| SHS4570AS | - | 4.5 | 70 | 40 | 0.18 | 2 3/4'' | 1 9/16'' | TX20 | 200 | |
| SHS550AS | - | 5 | 50 | 24 | 0.2 | 1 15/16'' | 15/16'' | TX25 | 200 | |
| SHS560AS | - | 5 | 60 | 30 | 0.2 | 2 3/8'' | 1 3/16'' | TX25 | 200 | |
| SHS570AS | - | 5 | 70 | 35 | 0.2 | 2 3/4'' | 1 3/8'' | TX25 | 100 | |
| SHS580AS | - | 5 | 80 | 40 | 0.2 | 3 1/8'' | 1 9/16'' | TX25 | 100 | |
| SHS5100AS | - | 5 | 100 | 50 | 0.2 | 4'' | 1 15/16'' | TX25 | 100 |
SHS AISI410 - Ø6 - Ø8
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|---|---|
| SHS680AS | - | 6 | 80 | 40 | 0.24 | 3 1/8'' | 1 9/16'' | TX30 | 100 | |
| SHS6100AS | - | 6 | 100 | 50 | 0.24 | 4'' | 1 15/16'' | TX30 | 100 | |
| SHS6120AS | - | 6 | 120 | 60 | 0.24 | 4 3/4'' | 2 3/8'' | TX30 | 100 | |
| SHS6140AS | - | 6 | 140 | 75 | 0.24 | 5 1/2'' | 2 15/16'' | TX30 | 100 | |
| SHS6160AS | - | 6 | 160 | 75 | 0.24 | 6 1/4'' | 2 15/16'' | TX30 | 100 | |
| SHS6180AS | - | 6 | 180 | 75 | 0.24 | 7 1/8'' | 2 15/16'' | TX30 | 100 | |
| SHS6200AS | - | 6 | 200 | 75 | 0.24 | 8'' | 2 15/16'' | TX30 | 100 | |
| SHS8120AS | - | 8 | 120 | 60 | 0.32 | 4 3/4'' | 2 3/8'' | TX40 | 100 | |
| SHS8140AS | - | 8 | 140 | 60 | 0.32 | 5 1/2'' | 2 3/8'' | TX40 | 100 | |
| SHS8160AS | - | 8 | 160 | 80 | 0.32 | 6 1/4'' | 3 1/8'' | TX40 | 100 | |
| SHS8180AS | - | 8 | 180 | 80 | 0.32 | 7 1/8'' | 3 1/8'' | TX40 | 100 | |
| SHS8200AS | - | 8 | 200 | 80 | 0.32 | 8'' | 3 1/8'' | TX40 | 100 | |
| SHS8220AS | - | 8 | 220 | 80 | 0.32 | 8 5/8'' | 3 1/8'' | TX40 | 100 | |
| SHS8240AS | - | 8 | 240 | 80 | 0.32 | 9 1/2'' | 3 1/8'' | TX40 | 100 | |
| SHS8260AS | - | 8 | 260 | 80 | 0.32 | 10 1/4'' | 3 1/8'' | TX40 | 100 | |
| SHS8280AS | - | 8 | 280 | 80 | 0.32 | 11'' | 3 1/8'' | TX40 | 100 |
