TORNILLO DE CABEZA ANCHA

TBS EVO

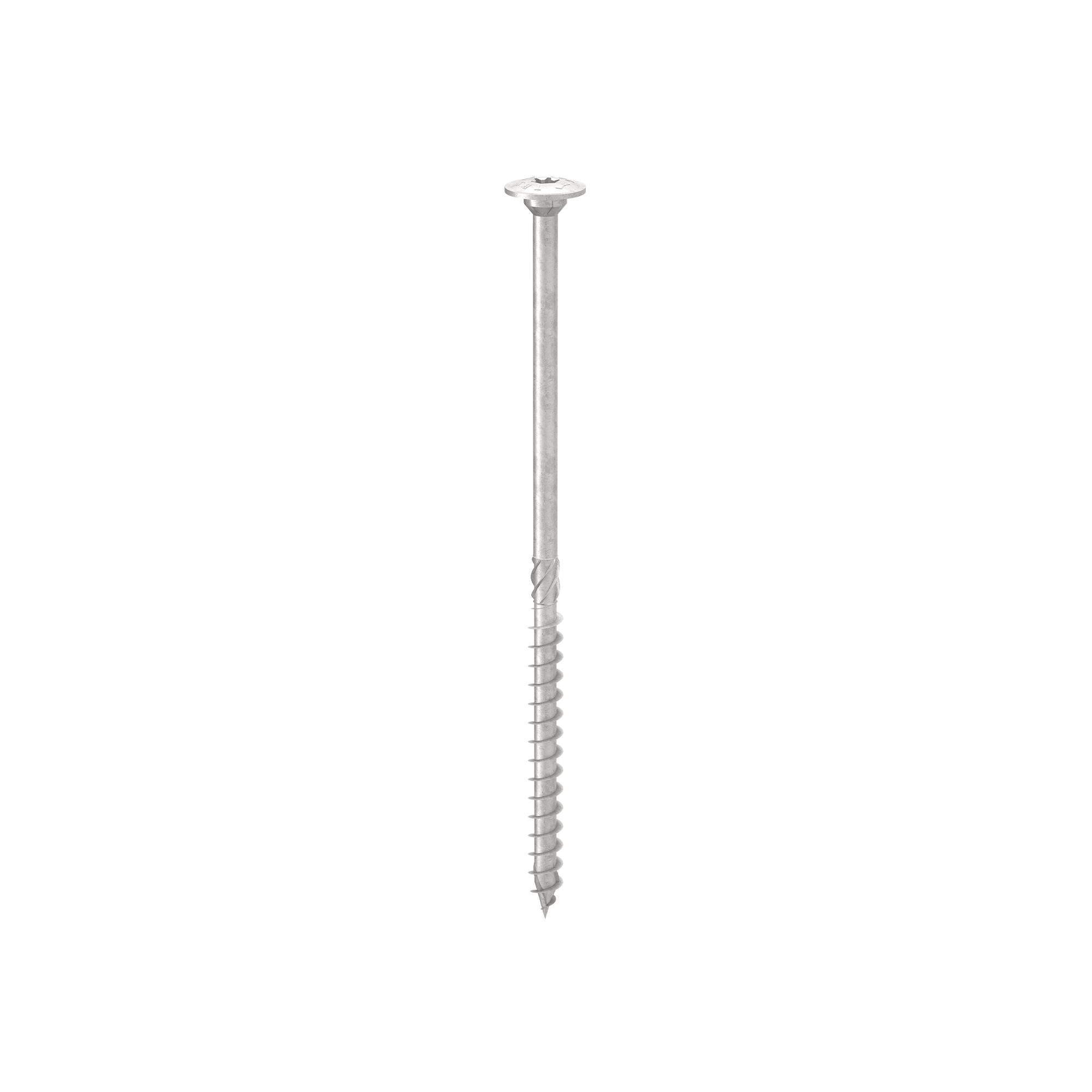

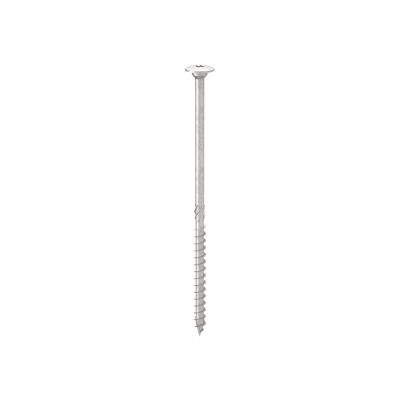

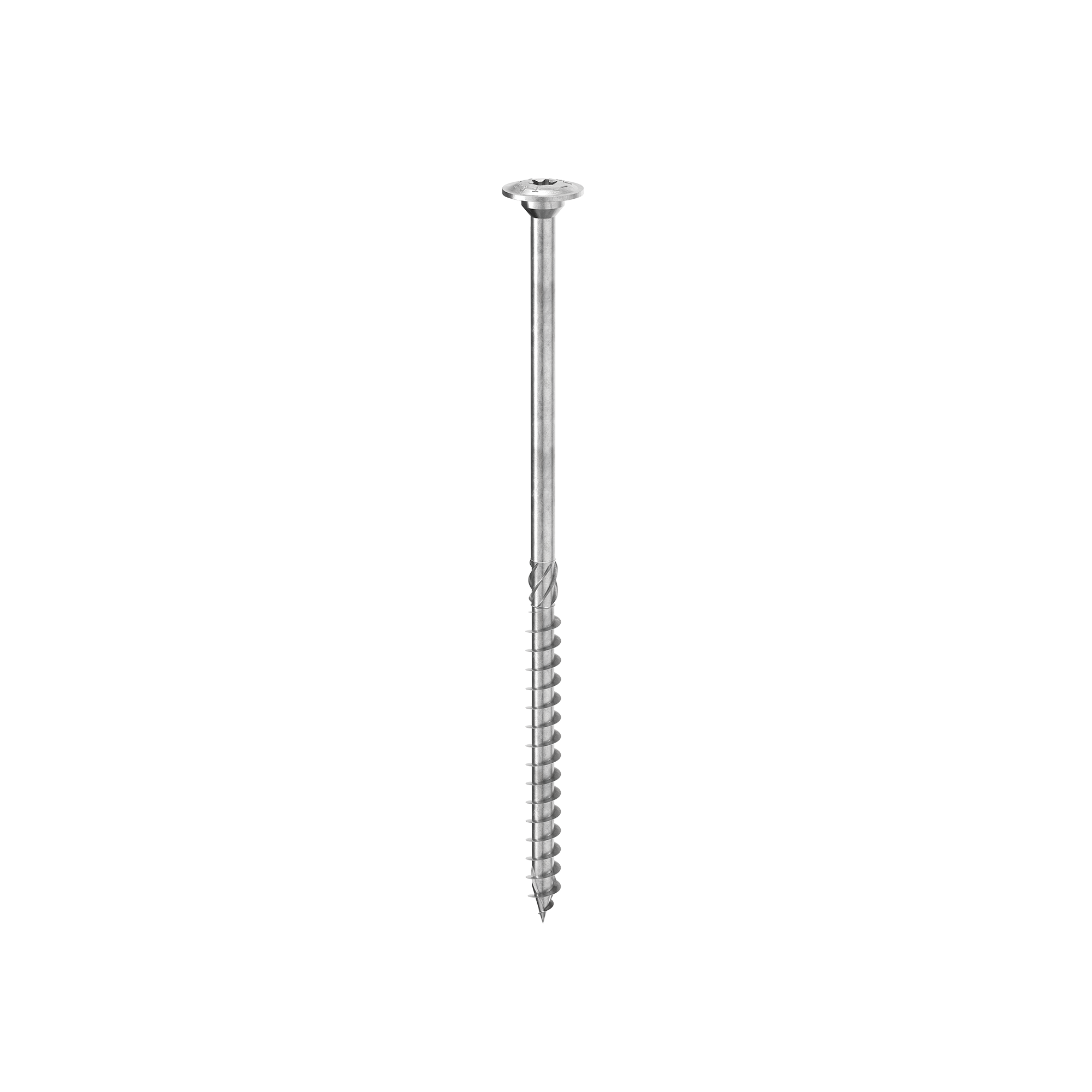

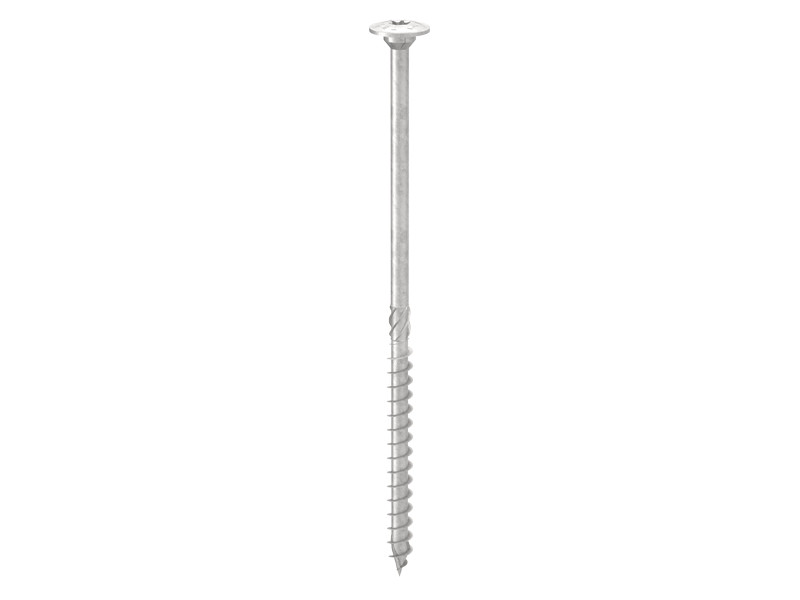

El tornillo con cabeza ancha TBS EVO es el tornillo estructural para uso en exteriores en clase de servicio 3 y en clase de corrosividad atmosférica C4.

La cabeza ancha cumple la función de arandela y otorga elevada resistencia a la tracción.

Tornillos estructurales para exteriores: descubre TBS EVO, el tornillo para madera con cabeza ancha.

TBS EVO está homologado para aplicaciones estructurales con solicitaciones en cualquier dirección respecto a la fibra (α = 0° - 90°).

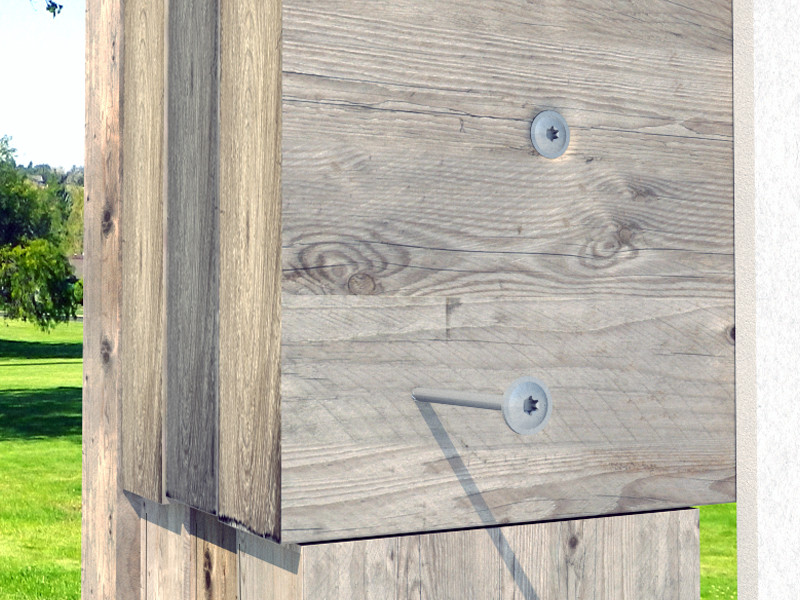

Gracias a la cabeza ancha, es ideal en presencia de viento o de variaciones dimensionales de la madera. La rosca asimétrica a forma de “paraguas”, garantiza una mayor capacidad de penetración en la madera.

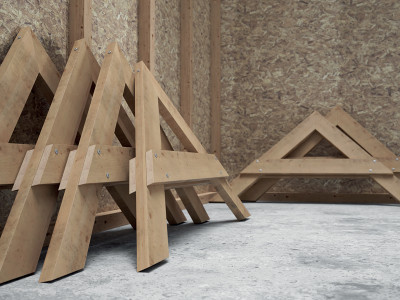

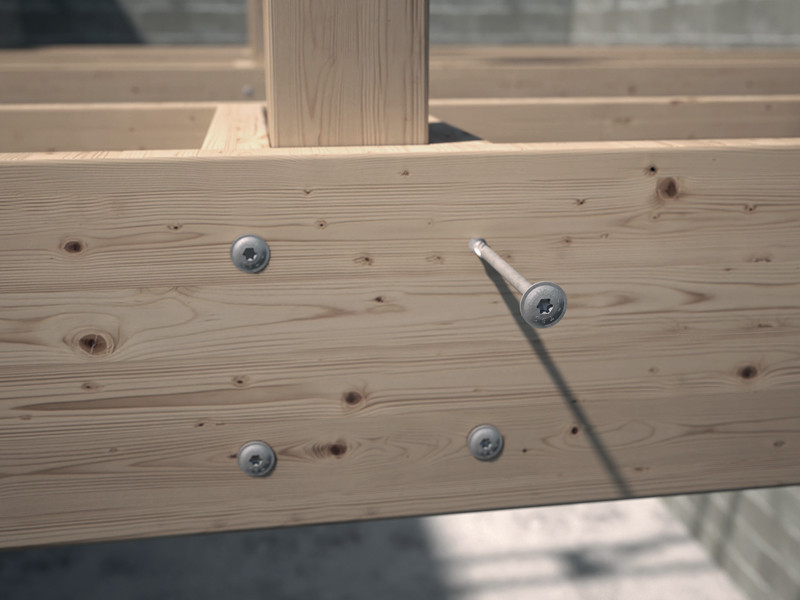

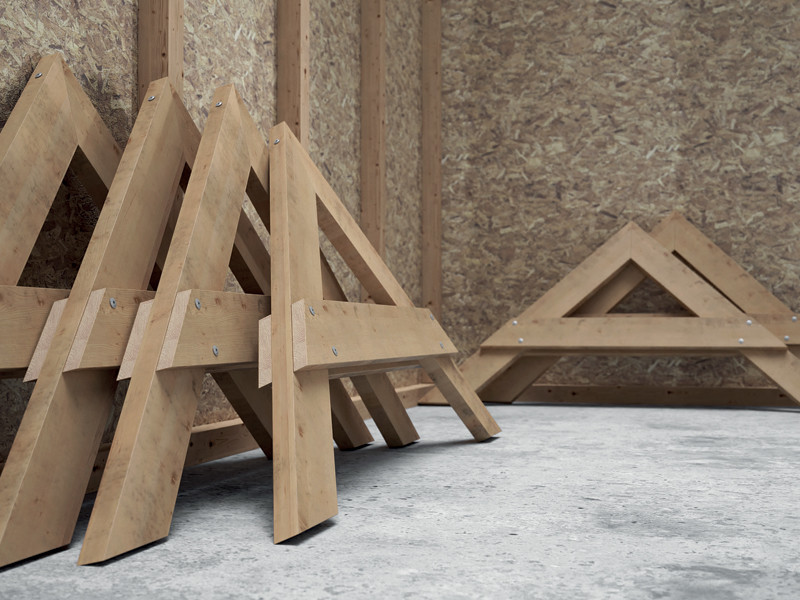

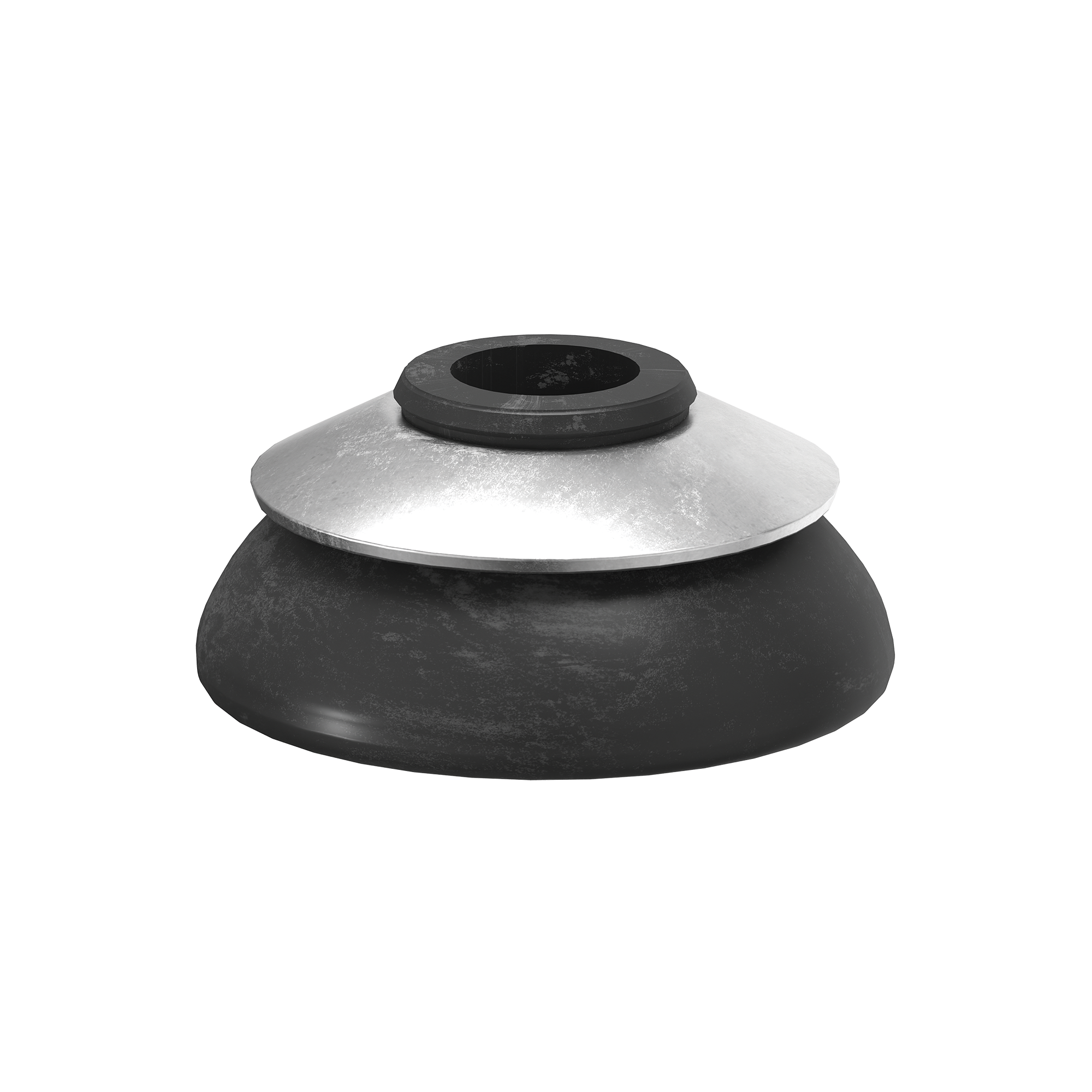

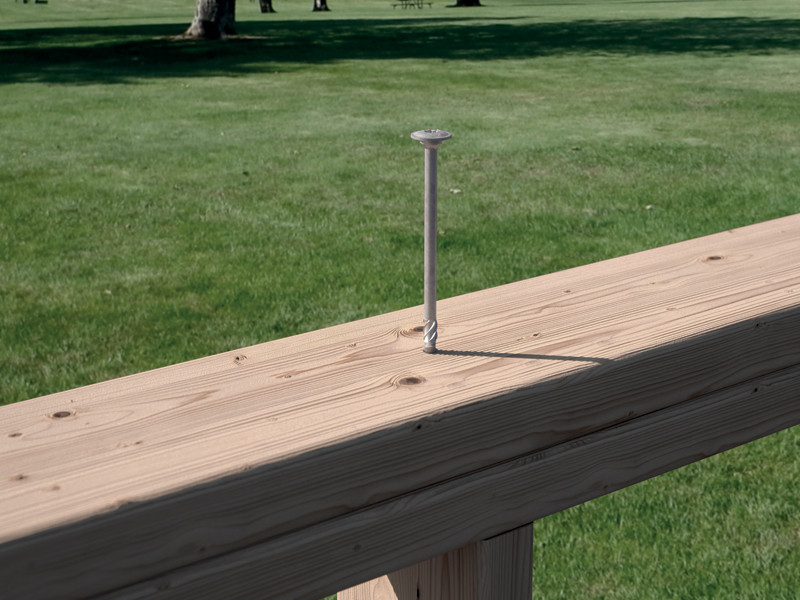

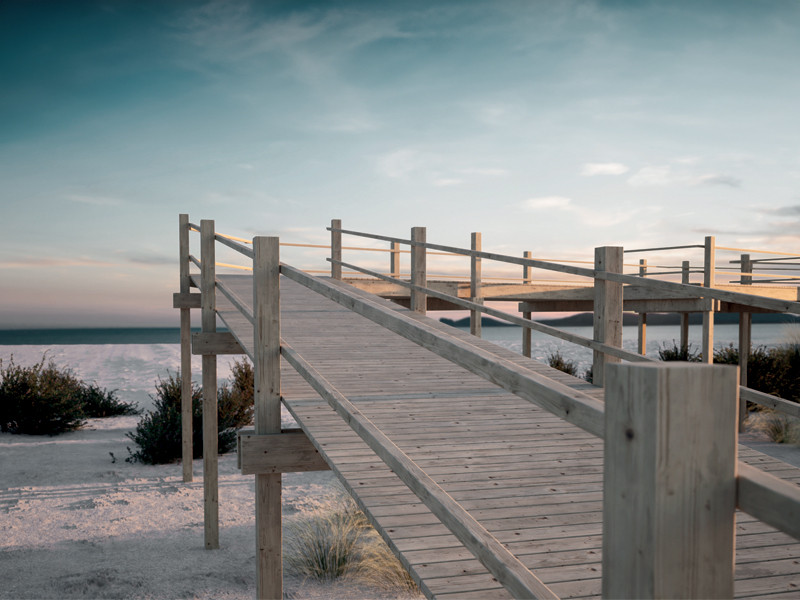

Excelente para la realización de estructuras al externo como pasarelas y pórticos y para la fijación de paneles SIP y sándwich. Combinado a la arandela WBAZ, se adapta también para aplicaciones sobre chapa hasta 0,7 mm de espesor, sin necesidad de perforación previa.

Los tornillos para madera TBS EVO pueden ser utilizados en paneles a base de madera, madera maciza y laminada, X-Lam e LVL, maderas de alta densidad, maderas agresivas con tanino o tratadas con impregnantes u otros procesos químicos.

En acero al carbono y revestimiento multicapa de 20 μm con tratamiento superficial a base de resina epoxica y hojuelas de aluminio, es perfecto para aplicaciones en maderas que contienen tanino o tratadas químicamente.

Las pruebas han demostrado la ausencia de herrumbre luego de 1440 horas de exposición a la niebla salina según ISO 9227.

Utilizable en exteriores en clase de servicio 3 y en clase de corrosividad atmosférica C4.

Valores certificados también para la colocación del tornillo en dirección paralela a la fibra.

Características

PECULIARIDAD clase de corrosividad C4
CABEZA ancha
DIÁMETRO 6,0 y 8,0 mm
LONGITUD de 60 mm a 240 mm

Documentación

Ficha técnica
Guía Sobre Distancias Mínimas
Ficha técnica USA
Ficha técnica JAPAN
ICC-ES Evaluation report
Certification ETA
Declaración de prestaciones (DOP) Descargar
CAD Files
BIM.ifc File
BIM.rfa File

TBS EVO

CÓDIGO d₁
[mm]
L
[mm]
TX unid.
TBSEVO660 6 60 TX30 100
TBSEVO680 6 80 TX30 100
TBSEVO6100 6 100 TX30 100
TBSEVO6120 6 120 TX30 100
TBSEVO6140 6 140 TX30 100
TBSEVO6160 6 160 TX30 100
TBSEVO6180 6 180 TX30 100
TBSEVO6200 6 200 TX30 100
TBSEVO8100 8 100 TX40 50
TBSEVO8120 8 120 TX40 50
TBSEVO8140 8 140 TX40 50
TBSEVO8160 8 160 TX40 50
TBSEVO8180 8 180 TX40 50
TBSEVO8200 8 200 TX40 50
TBSEVO8220 8 220 TX40 50
TBSEVO8240 8 240 TX40 50
TBSEVO8280 8 280 TX40 50
TBSEVO8320 8 320 TX40 50
TBSEVO8360 8 360 TX40 50
TBSEVO8400 8 400 TX40 50
TBSEVO10120 10 120 TX50 50
TBSEVO10140 10 140 TX50 50
TBSEVO10160 10 160 TX50 50
TBSEVO10180 10 180 TX50 50
TBSEVO10200 10 200 TX50 50
TBSEVO10220 10 220 TX50 50
TBSEVO10240 10 240 TX50 50
TBSEVO10280 10 280 TX50 50
TBS EVO_2D_v1_web
