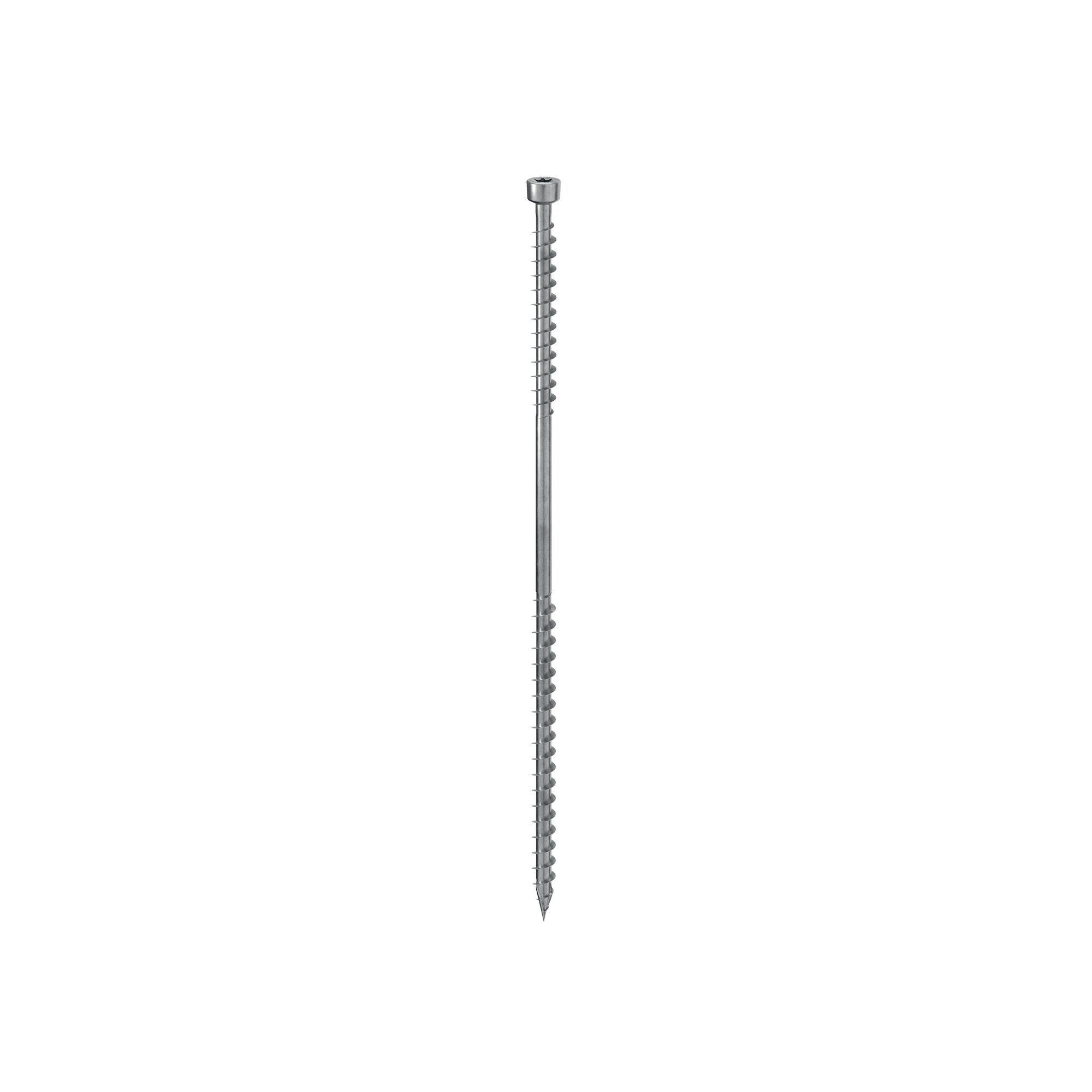

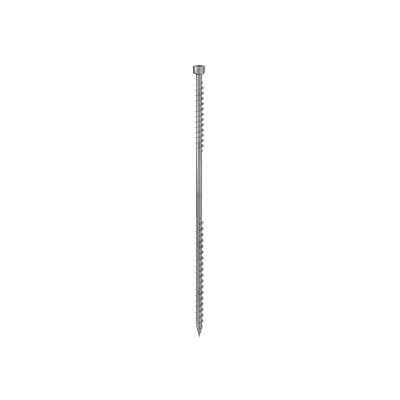

DGZ

CONECTOR DE DOBLE ROSCA PARA AISLANTE

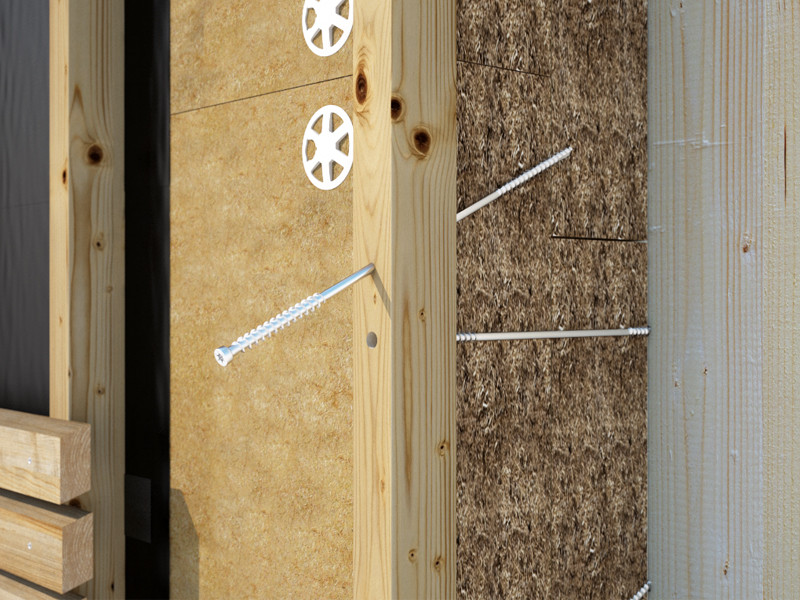

El tornillo para madera con doble rosca DGZ permite la fijación continua y sin interrupciones del paquete aislante del techo, evitando puentes térmicos de conformidad con las normas que tutelan el ahorro energético.

ETA-11/0030
UKCA 1
ICC-ES 233
ELC 4645

Descripción

DGZ, el tornillo para madera que ayuda a prevenir los puentes térmicos y favorece la eficiencia energética.

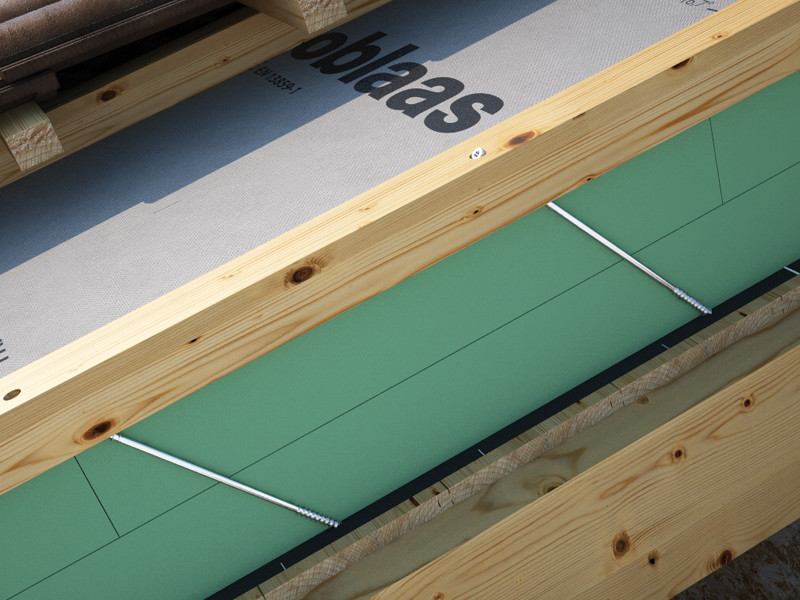

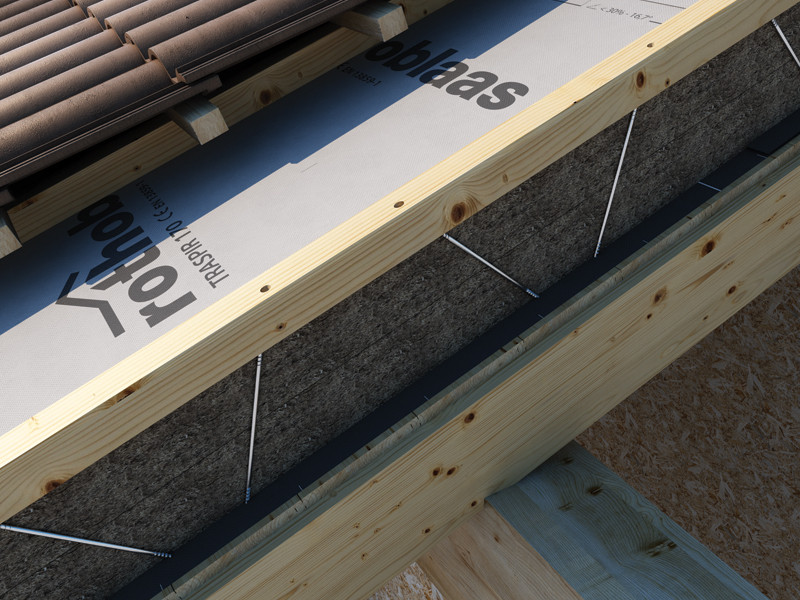

DGZ es el conector para aislante duro, blando y en fachada, certificado CE según ETA 11/0030. Disponible en dos diámetros (7 e 9 mm), permite optimizar el numero de fijaciones. La cabeza cilíndrica hace que sea la opción ideal para la inserción oculta en el listón. DGZ está certificado también en las versiones con cabeza ancha DGT) y cabeza avellanada (DGS). Gracias a la rosca doble, el tornillo para madera DGZ permite fijar sin interrupciones el paquete aislante del techo a la estructura de soporte, evitando los puentes térmicos y favoreciendo la eficiencia energética.

Certificación especifica para fijaciones sobre aislantes ya sean tanto duros como blandos. DGZestá ensayado, calculado y certificado también para listones en fachada y con maderas de alta densidad como el microlaminado LVL.

Para el cálculo del proyecto se encuentra disponible en Nuestra web la descarga gratuita del software MyProject, que en pocos pasos efectúa el cálculo personalizado de la fijación acompañado de la memoria correspondiente.

DGZ, realizado en acero al carbono con zincado galvanizado, es ideal para aplicaciones en paneles a base de madera, madera maciza, madera laminada, X-Lam y LVL y maderas de alta densidad. Clases de servicio 1 y 2.

Documentación

  • Ficha técnica
  • Guía Sobre Distancias Mínimas
  • ICC-ES Evaluation report USA
  • ICC-ES Listing report CANADA
  • Certification ETA
  • Declaración de prestaciones (DOP)
  • CAD Files
  • BIM.ifc File
  • BIM.rfa File

DGZ

d1
CÓDIGO info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX unid.
DGZ7220 - 7 220 100 0.28 8 5/8'' 4'' TX30 50
DGZ7260 - 7 260 100 0.28 10 1/4'' 4'' TX30 50
DGZ7300 - 7 300 100 0.28 11 3/4'' 4'' TX30 50
DGZ7340 - 7 340 100 0.28 13 3/8'' 4'' TX30 50
DGZ7380 - 7 380 100 0.28 15'' 4'' TX30 50
DGZ9240 - 9 240 100 0.36 9 1/2'' 4'' TX40 50
DGZ9280 - 9 280 100 0.36 11'' 4'' TX40 50
DGZ9320 - 9 320 100 0.36 12 5/8'' 4'' TX40 50
DGZ9360 - 9 360 100 0.36 14 1/4'' 4'' TX40 50
DGZ9400 - 9 400 100 0.36 15 3/4'' 4'' TX40 50
DGZ9440 - 9 440 100 0.36 17 1/4'' 4'' TX40 50
DGZ9480 - 9 480 100 0.36 19'' 4'' TX40 50
DGZ9520 - 9 520 100 0.36 20 1/2'' 4'' TX40 50
