CONECTOR ROSCA TOTAL DE CABEZA AVELLANADA
VGS EVO

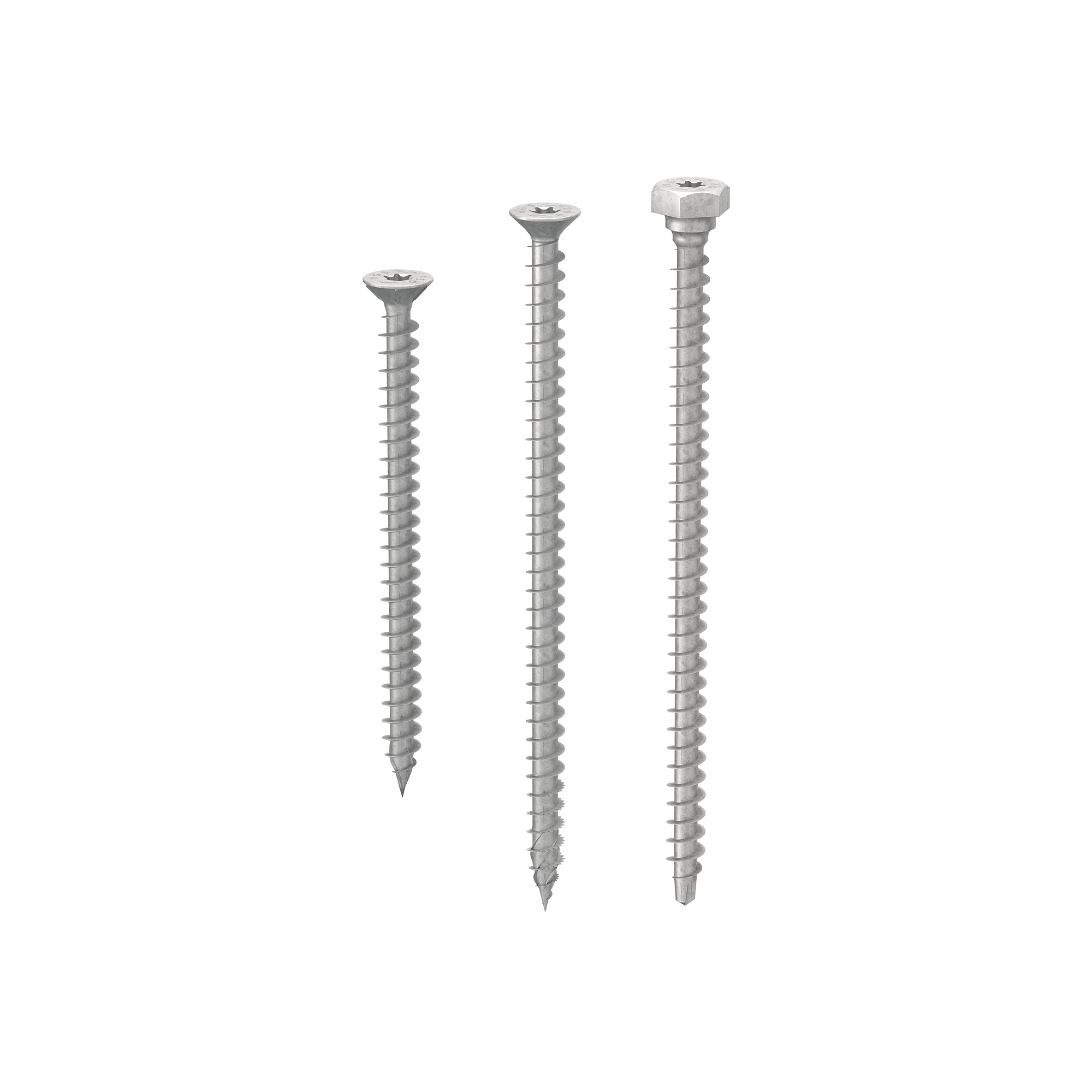

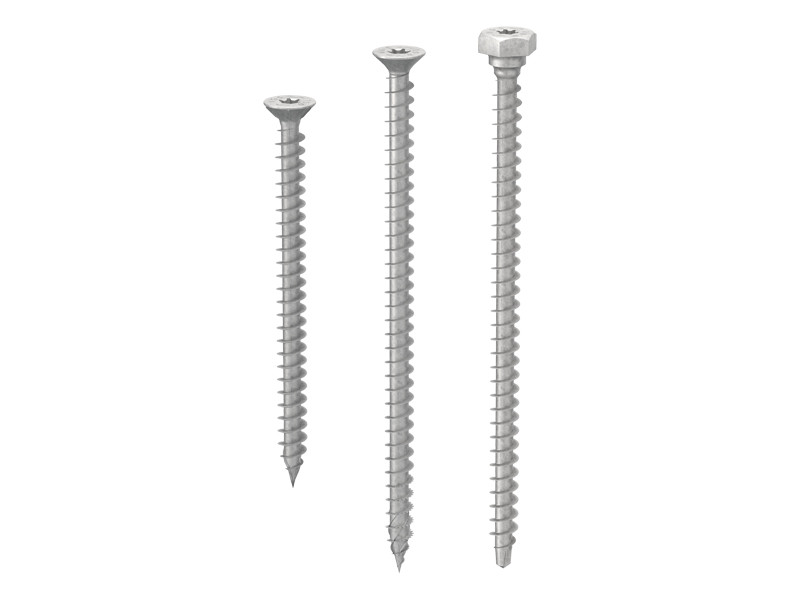

VGS EVO es el tornillo estructural con rosca total y cabeza avellanada para exteriores. Ideal para aplicarse en placas metálicas con agujeros avellanados, para lograr resistencias máximas, o en combinación con la arandela HUS EVO. El revestimiento EVO lo hace el conector ideal en aplicaciones con maderas que contienen tanino o tratadas con impregnantes u otros procesos químicos, garantizando excelente rendimiento a la tracción.
Tornillo para madera VGS EVO, máximas dimensiones de diámetro y longitud que garantizan las mejores prestaciones mecánicas para tus conexiones en exteriores.
El tornillo VGS EVO está homologado para aplicaciones estructurales con solicitaciones en cualquier dirección respecto a la fibra (α = 0° - 90°).

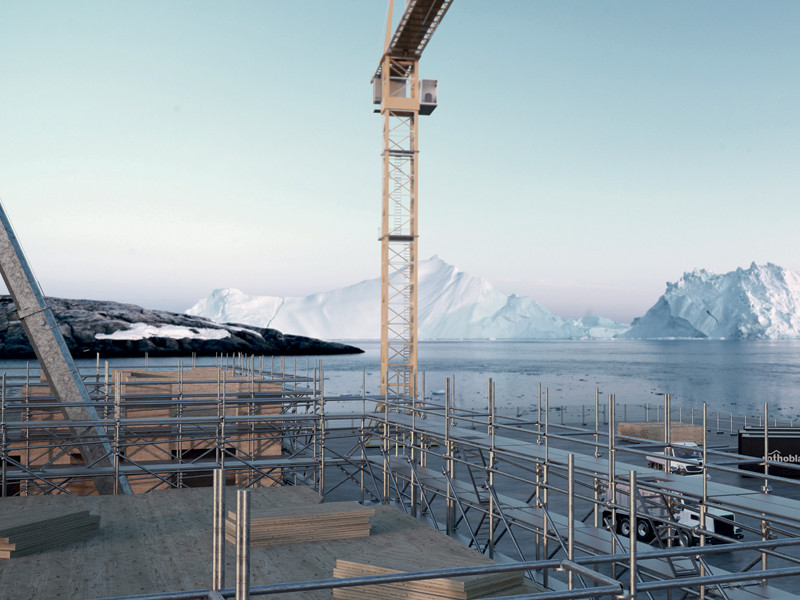

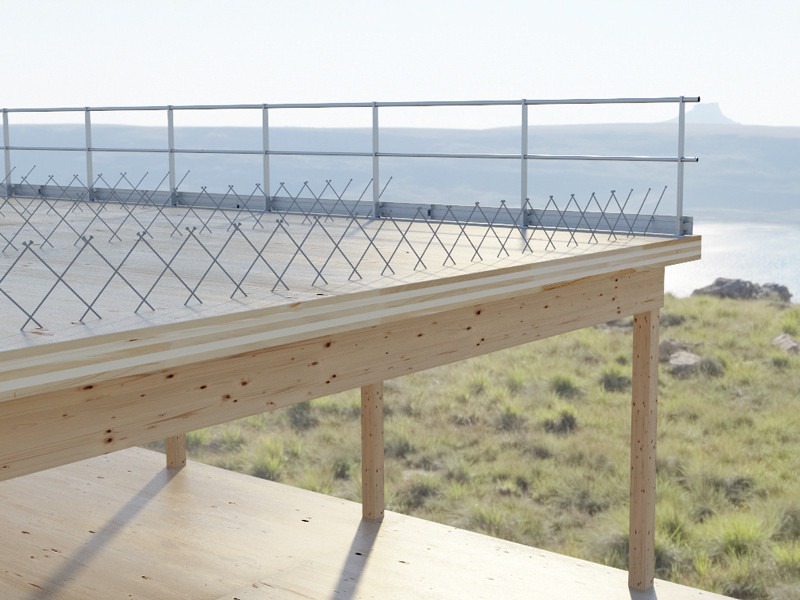

Es el conector ideal para realizar estructuras en exteriores y para fijar maderas agresivas que contienen tanino, paneles de entramado y estructuras reticulares (Rafter, Truss). Clases de servicio 1, 2 y 3. El roscado profundo y el acero de alta resistencia (fy,k = 1000 N/mm2) aseguran excelente rendimiento a la tracción.
Valores ensayados, certificados y calculados también para CLT y maderas de alta densidad como los microlaminados LVL. VGS EVO, tornillo para madera de acero al carbono, se caracteriza por el revestimiento multicapa C4 EVO de 20 μm con tratamiento superficial a base de resina epóxica y hojuelas de aluminio, que ha demostrado la ausencia de herrumbre luego de 1440 horas de exposición a la niebla salina según ISO 9227.
Documentación
| Ficha técnica | |
|---|---|
| Guía Sobre Distancias Mínimas | |
| Ficha técnica USA | |
| Ficha técnica JAPAN | |
| ICC-ES Evaluation report | |
| Certification ETA | |
| Declaración de prestaciones (DOP) | Descargar |
| CAD Files | |
| BIM.ifc File | |
| BIM.rfa File |
VGS EVO
| CÓDIGO | d₁
[mm]
|
L
[mm]
|
TX | unid. |
|---|---|---|---|---|
| VGSEVO9120 | 9 | 120 | TX40 | 50 |
| VGSEVO9160 | 9 | 160 | TX40 | 50 |
| VGSEVO9200 | 9 | 200 | TX40 | 50 |
| VGSEVO9240 | 9 | 240 | TX40 | 50 |
| VGSEVO9280 | 9 | 280 | TX40 | 50 |
| VGSEVO9320 | 9 | 320 | TX40 | 25 |
| VGSEVO9360 | 9 | 360 | TX40 | 25 |
| VGSEVO11100 | 11 | 100 | TX50 | 25 |
| VGSEVO11150 | 11 | 150 | TX50 | 25 |
| VGSEVO11200 | 11 | 200 | TX50 | 25 |
| VGSEVO11250 | 11 | 250 | TX50 | 25 |
| VGSEVO11300 | 11 | 300 | TX50 | 25 |
| VGSEVO11350 | 11 | 350 | TX50 | 25 |
| VGSEVO11400 | 11 | 400 | TX50 | 25 |
| VGSEVO11500 | 11 | 500 | TX50 | 25 |
| VGSEVO11600 | 11 | 600 | TX50 | 25 |
| VGSEVO13200 | 13 | 200 | TX50 | 25 |
| VGSEVO13300 | 13 | 300 | TX50 | 25 |
| VGSEVO13400 | 13 | 400 | TX50 | 25 |
| VGSEVO13500 | 13 | 500 | TX50 | 25 |
| VGSEVO13600 | 13 | 600 | TX50 | 25 |
| VGSEVO13700 | 13 | 700 | TX50 | 25 |
| VGSEVO13800 | 13 | 800 | TX50 | 25 |
