ARANDELA 45° PARA VGS
VGU

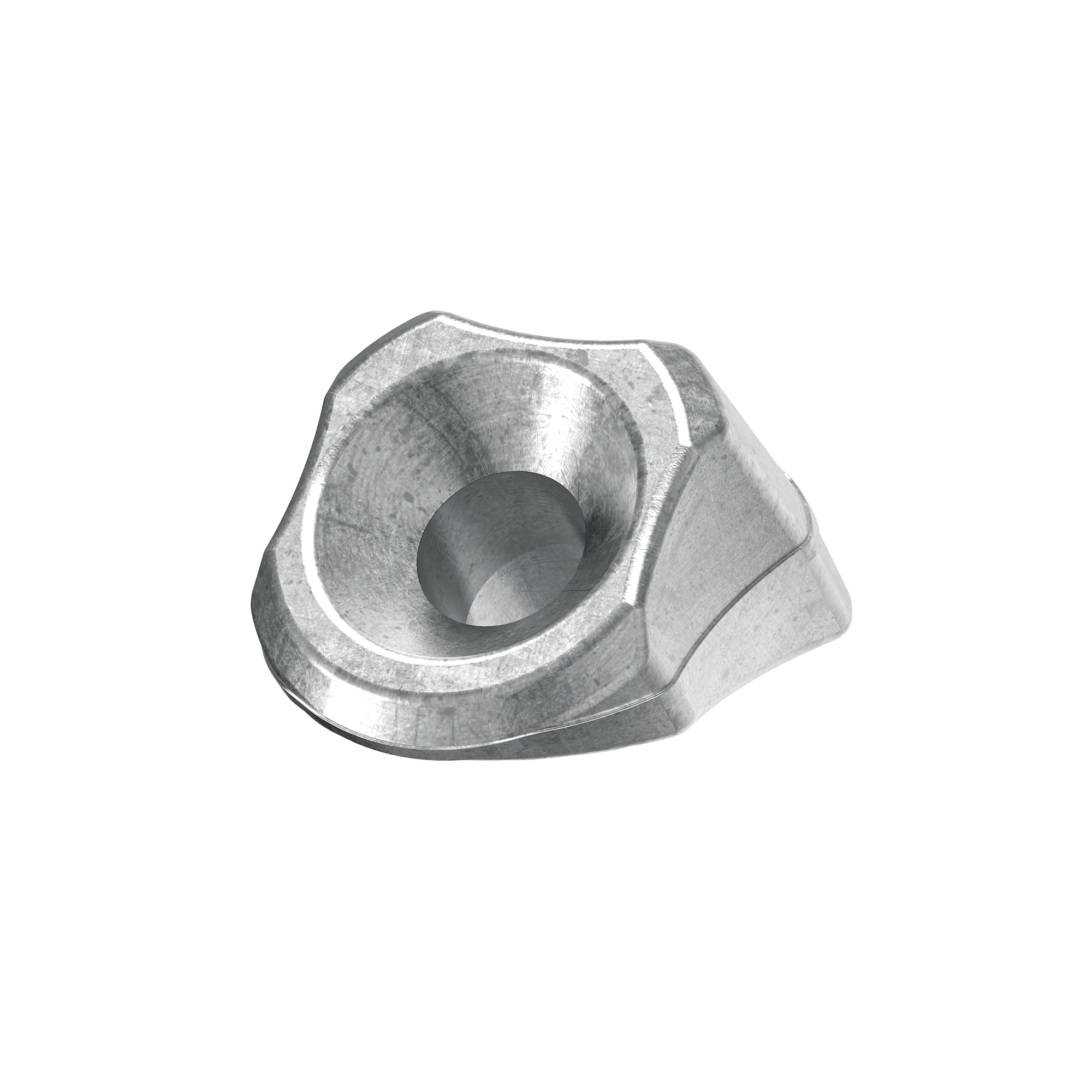

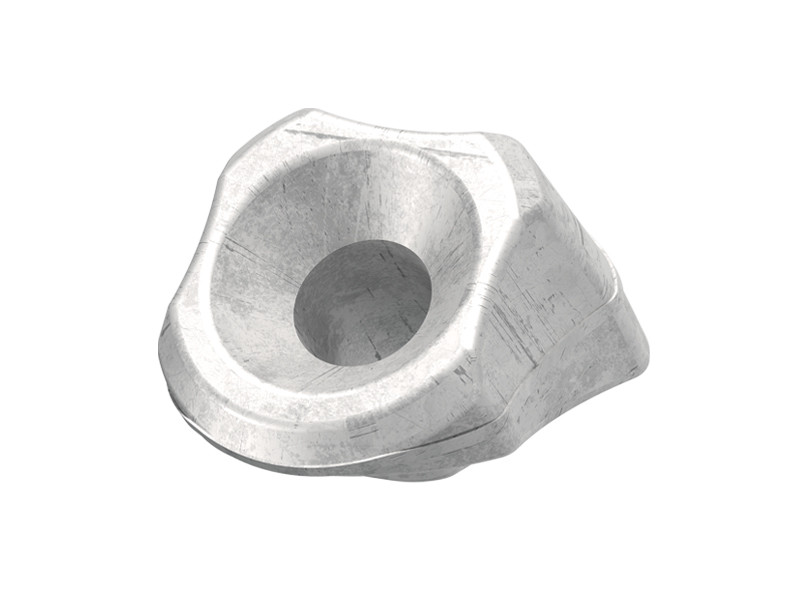

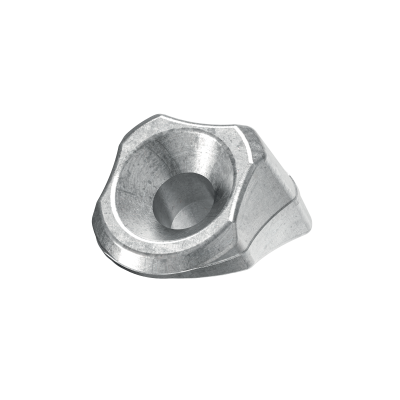

VGU es la arandela que permite instalar los tornillos para madera VGS sobre placas de acero con inclinación a 45°.
El perfil ergonómico garantiza un agarre firme y preciso durante la colocación.
Disponible en 3 versiones compatibles con VGS Ø9, Ø 11 e Ø13 mm para placas de espesor variable.
Video
VGU, la arandela a 45° para la correcta instalación de los tornillos para madera VGS.
La arandela VGU está marcada CE según ETA 11/0030.

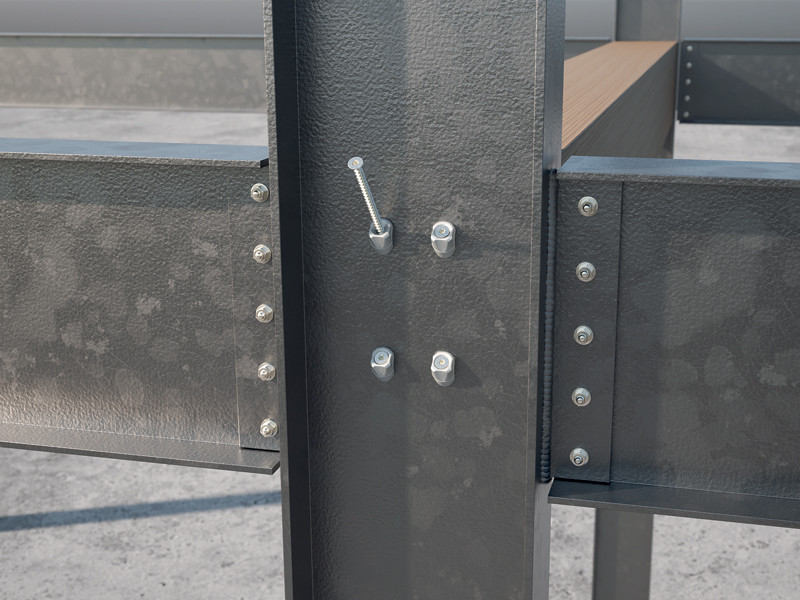

El uso de las arandelas VGU con tornillos para madera VGS inclinados a 45° sobre placas en acero restablece los valores de resistencia del tornillo al deslizamiento.

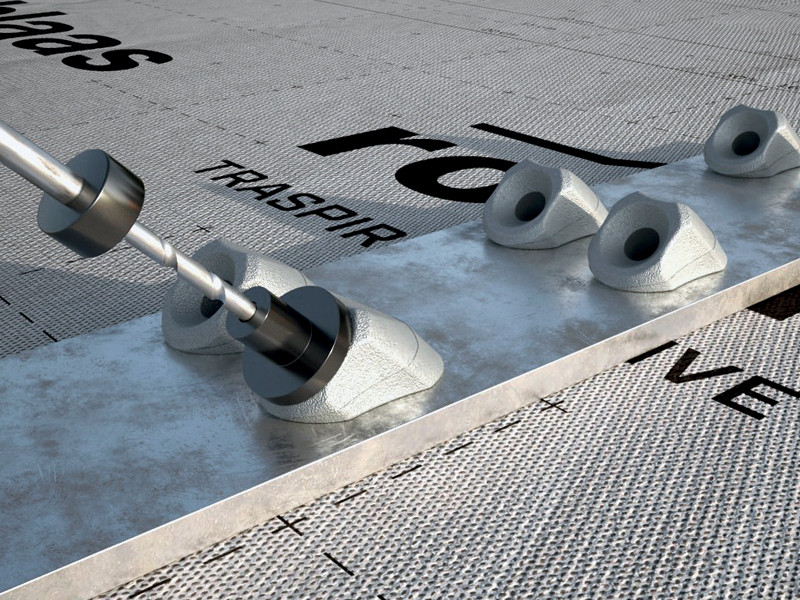

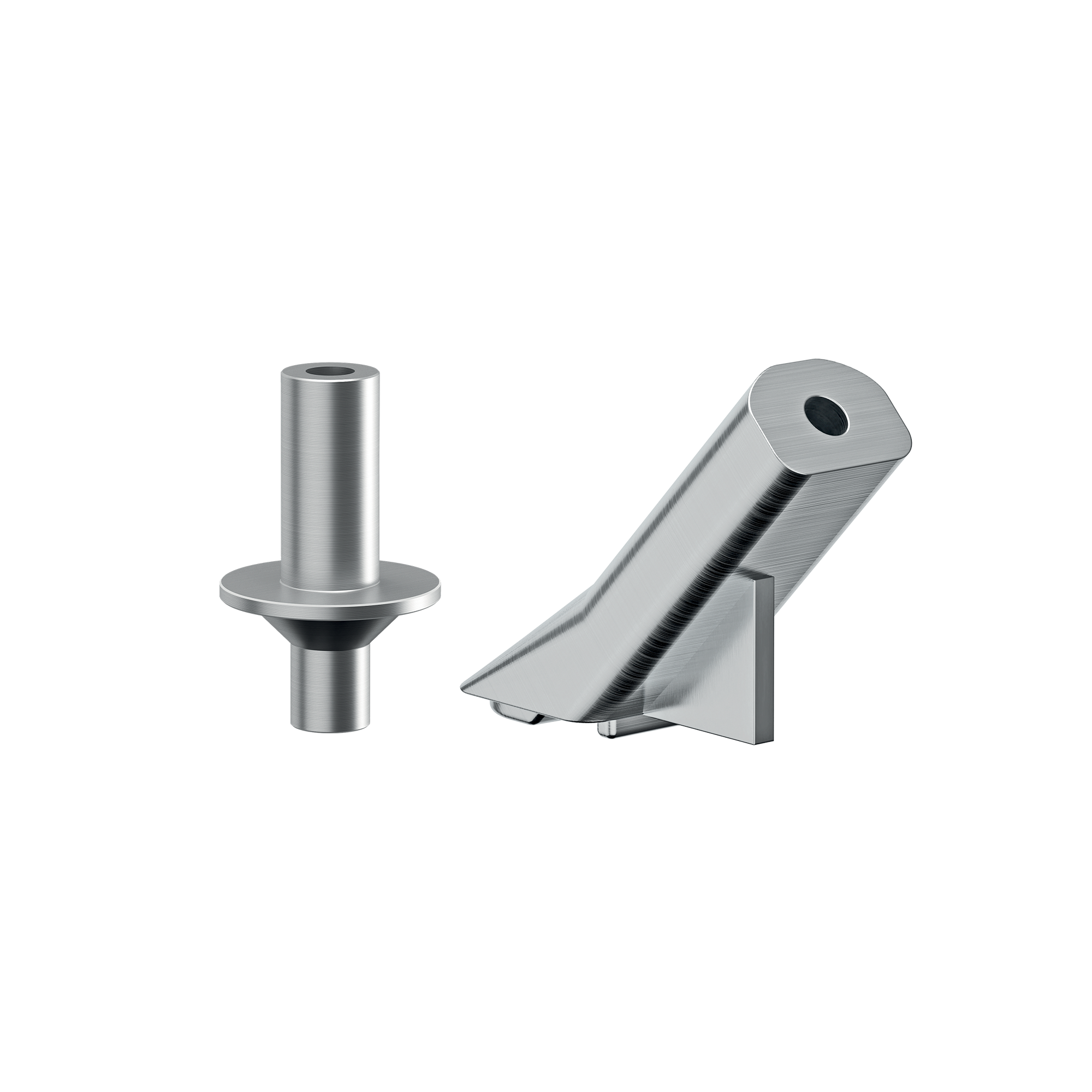

Disponible también la plantilla JIG VGU, que permite la ejecución simplificada de un orificio con ángulo de 45° para facilitar el posterior atornillado del tornillo para madera VGS al interno de la arandela; la longitud aconsejada de la perforación debe ser como minino 20 mm.
La arandela VGU está realizada en acero al carbono con zincado galvanizado; son ideales para aplicaciones en paneles a base de madera, madera maciza, madera laminada, X-Lam y LVL y maderas de alta densidad. Clases de servicio 1 y 2.
Documentación
| Ficha técnica | |
|---|---|
| Ficha técnica USA | |
| Ficha técnica CANADA | |
| ICC-ES Evaluation report | |
| Certification ETA | |
| Declaración de prestaciones (DOP) | Descargar |
| Especificaciones técnicas | |
| CAD Files | |
| BIM.ifc File | |
| BIM.rfa File |
VGU
| CÓDIGO | versión | unid. |
|---|---|---|
| VGU945 | for screw VGS Ø9 | 25 |
| VGU1145 | for screw VGS Ø11 | 25 |
| VGU1345 | for screw VGS Ø13 | 25 |
