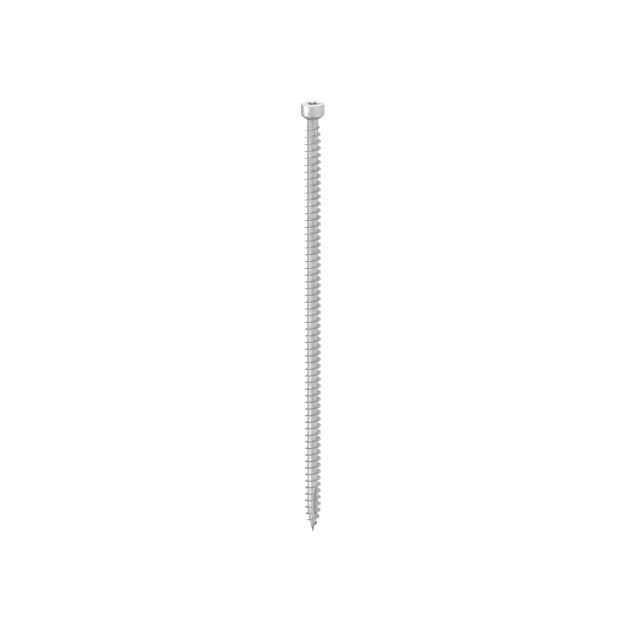

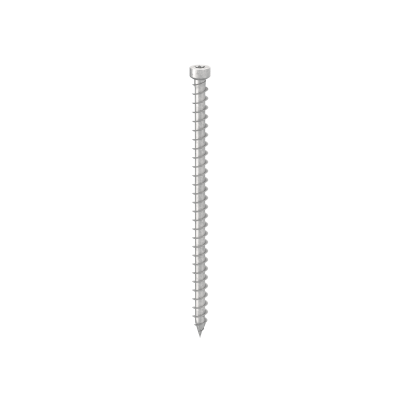

CONECTOR TODO ROSCA DE CABEZA CILINDRICA
VGZ EVO

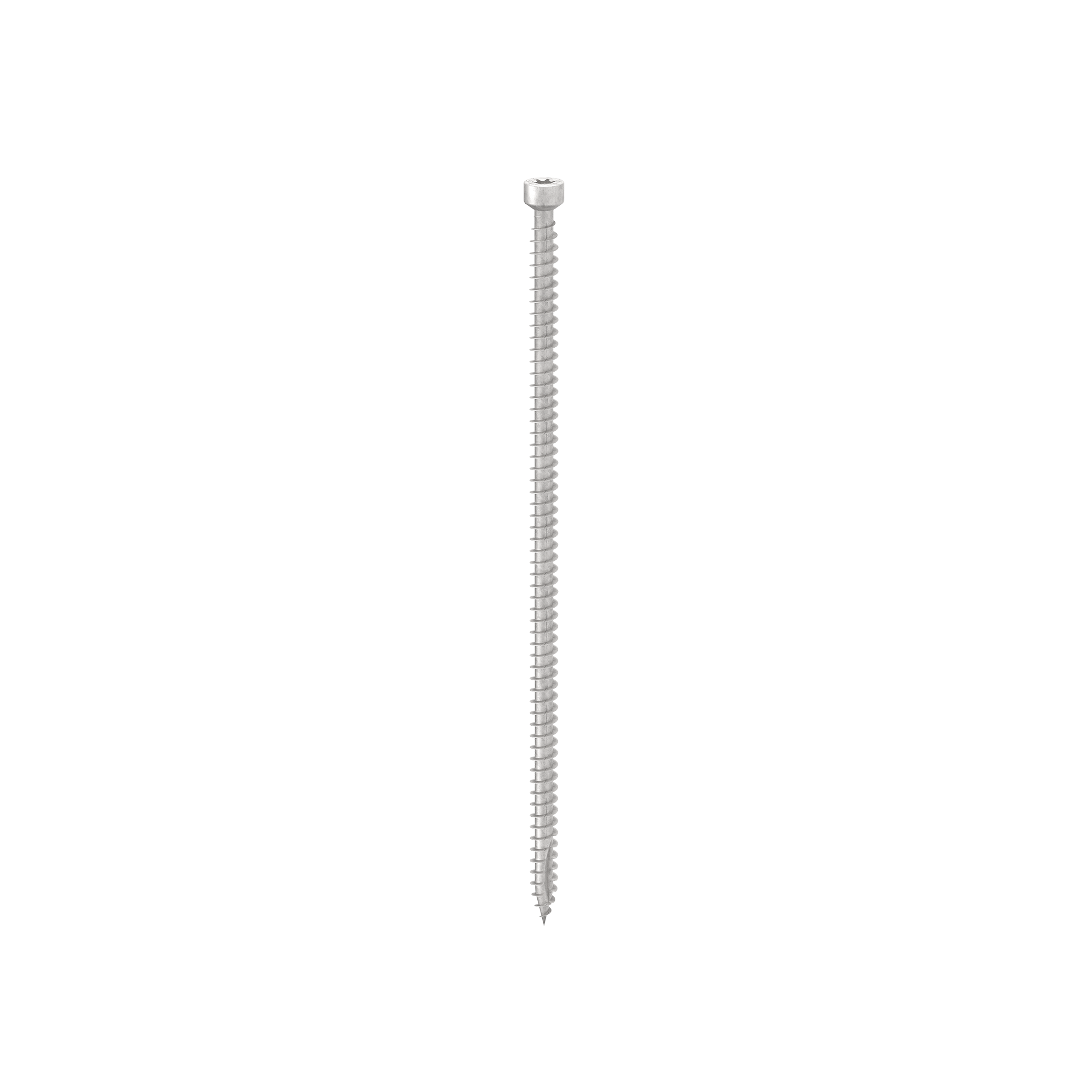

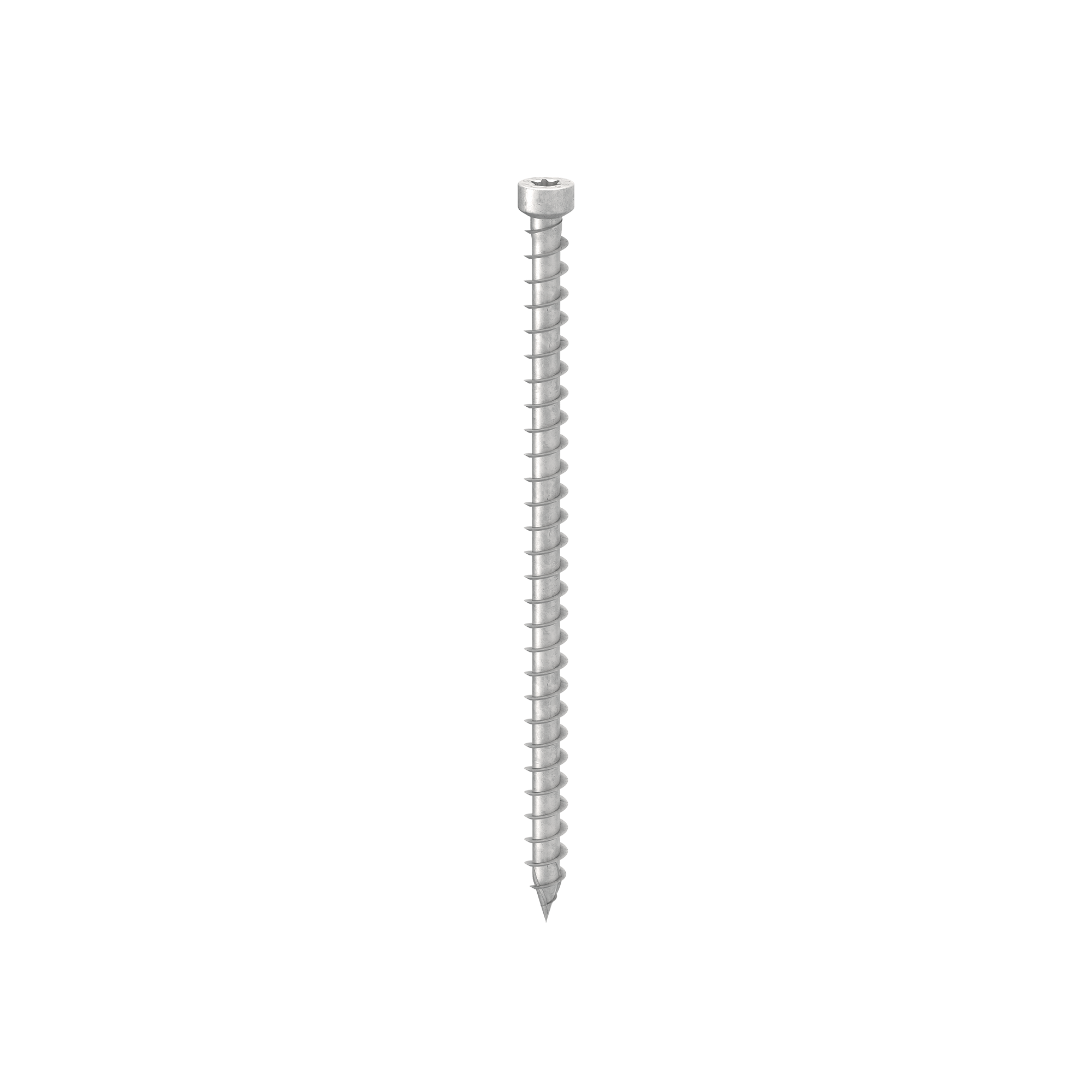

VGZ EVO, tornillo de madera con rosca total para usos estructurales. Es el conector ideal en aplicaciones con maderas que contienen tanino o tratadas con impregnantes u otros procesos químicos, garantizando excelente rendimiento a la tracción.
Tornillo de madera VGZ EVO, garantía de calidad y durabilidad para estructuras expuestas a agentes atmosféricos.

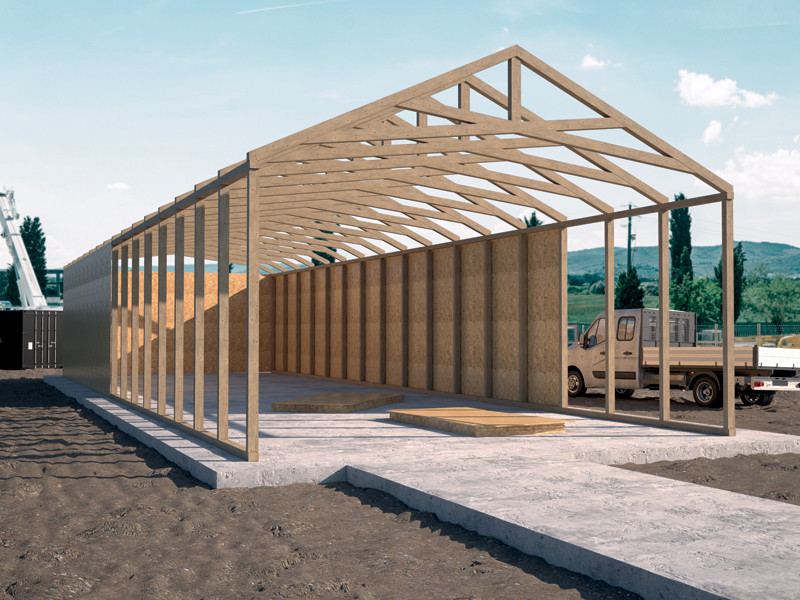

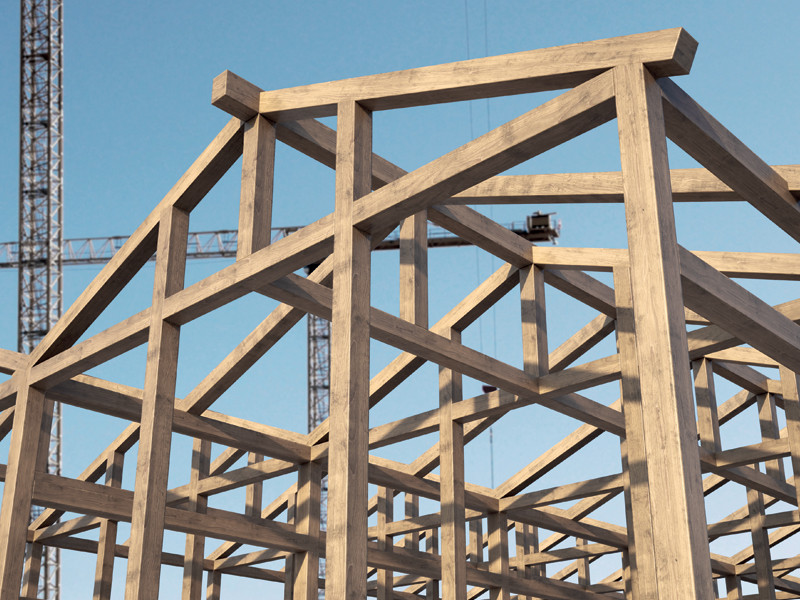

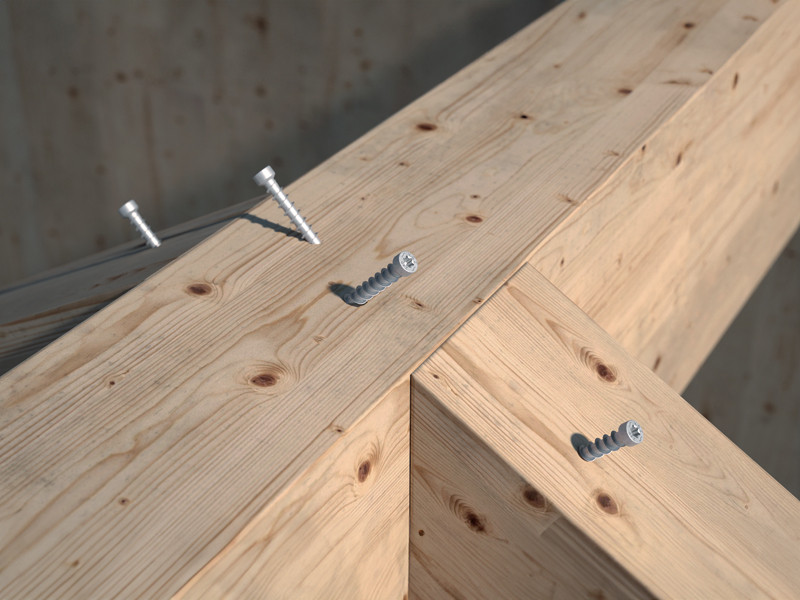

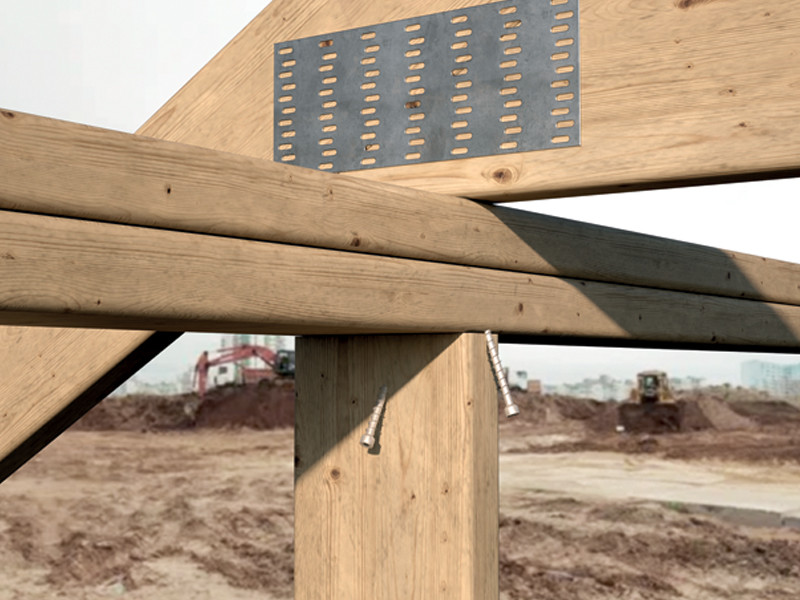

El tornillo VGZ EVO está homologado para aplicaciones estructurales con solicitaciones en cualquier dirección respecto a la fibra (α = 0° - 90°). Es el conector ideal para realizar estructuras externas y para fijar maderas agresivas que contienen tanino, como el castaño y el roble. El roscado profundo y el acero de alta resistencia (fy,k = 1000 N/mm2) aseguran excelente rendimiento a la tracción.

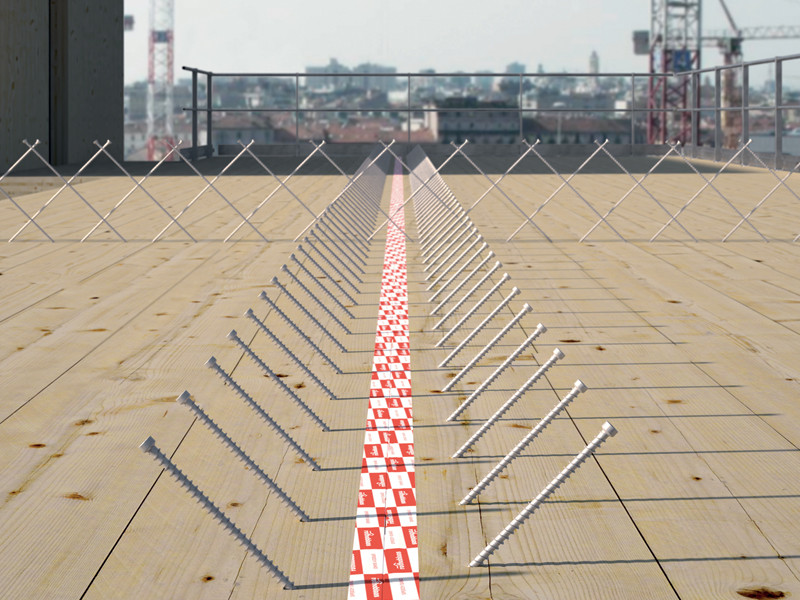

Valores ensayados, certificados y calculados también para X-Lam y maderas de alta densidad como los microlaminados LVL. Las distancias mínimas entre un conector y el sucesivo son reducidas. En acero al carbono, el tornillo para madera VGZ EVO se caracteriza por el revestimiento multicapa C4 EVO de 20 μm con tratamiento superficial a base de resina epoxica y hojuelas de aluminio, que ha demostrado la ausencia de herrumbre luego de 1440 horas de exposición a la niebla salina según ISO 9227.

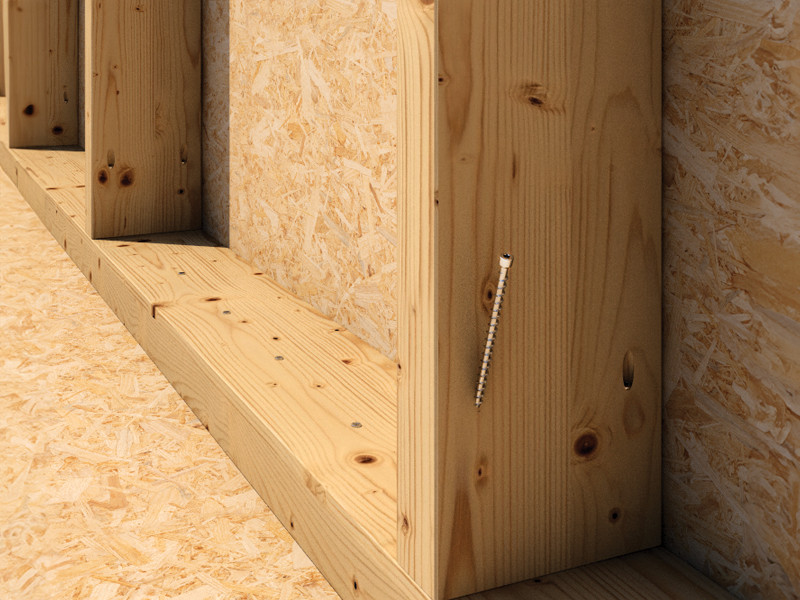

VGZ EVO es el tornillo perfecto para ser utilizado en paneles a base de madera, madera maciza, madera laminada, maderas de alta densidad, maderas agresivas o maderas tratadas químicamente. Clases de servicio 1, 2 y 3.
Características
PECULIARIDAD | clase de corrosividad C4 |
---|---|
CABEZA | cilíndrica oculta |
DIÁMETRO | 5,3 | 5,6 | 7,0 | 9,0 mm |
LONGITUD | de 80 mm a 360 mm |
Documentación
Ficha técnica | |
---|---|
Guía Sobre Distancias Mínimas | |
Ficha técnica USA | |
Ficha técnica JAPAN | |
ICC-ES Evaluation report | |
Certification ETA | |
Declaración de prestaciones (DOP) | Descargar |
CAD Files | |
BIM.ifc File | |
BIM.rfa File |
VGZ EVO
CÓDIGO | d₁
[mm]
|
L
[mm]
|
TX | unid. |
---|---|---|---|---|
VGZEVO580 | 5.3 | 80 | TX25 | 50 |
VGZEVO5100 | 5.3 | 100 | TX25 | 50 |
VGZEVO5120 | 5.3 | 120 | TX25 | 50 |
VGZEVO5140 | 5.6 | 140 | TX25 | 50 |
VGZEVO5150 | 5.6 | 150 | TX25 | 50 |
VGZEVO5160 | 5.6 | 160 | TX25 | 50 |
VGZEVO780 | 7 | 80 | TX30 | 50 |
VGZEVO7100 | 7 | 100 | TX30 | 50 |
VGZEVO7120 | 7 | 120 | TX30 | 50 |
VGZEVO7140 | 7 | 140 | TX30 | 50 |
VGZEVO7160 | 7 | 160 | TX30 | 50 |
VGZEVO7180 | 7 | 180 | TX30 | 50 |
VGZEVO7200 | 7 | 200 | TX30 | 50 |
VGZEVO7220 | 7 | 220 | TX30 | 50 |
VGZEVO7240 | 7 | 240 | TX30 | 50 |
VGZEVO7260 | 7 | 260 | TX30 | 50 |
VGZEVO7280 | 7 | 280 | TX30 | 50 |
VGZEVO7300 | 7 | 300 | TX30 | 50 |
VGZEVO7340 | 7 | 340 | TX30 | 50 |
VGZEVO7380 | 7 | 380 | TX30 | 50 |
VGZEVO9160 | 9 | 160 | TX40 | 50 |
VGZEVO9180 | 9 | 180 | TX40 | 50 |
VGZEVO9200 | 9 | 200 | TX40 | 50 |
VGZEVO9220 | 9 | 220 | TX40 | 50 |
VGZEVO9240 | 9 | 240 | TX40 | 50 |
VGZEVO9260 | 9 | 260 | TX40 | 50 |
VGZEVO9280 | 9 | 280 | TX40 | 50 |
VGZEVO9300 | 9 | 300 | TX40 | 50 |
VGZEVO9320 | 9 | 320 | TX40 | 25 |
VGZEVO9340 | 9 | 340 | TX40 | 25 |
VGZEVO9360 | 9 | 360 | TX40 | 25 |
VGZEVO9380 | 9 | 380 | TX40 | 25 |
VGZEVO9400 | 9 | 400 | TX40 | 25 |
VGZEVO9440 | 9 | 440 | TX40 | 25 |
VGZEVO9480 | 9 | 480 | TX40 | 25 |
VGZEVO9520 | 9 | 520 | TX40 | 25 |
VGZEVO11250 | 11 | 250 | TX50 | 25 |
VGZEVO11300 | 11 | 300 | TX50 | 25 |
VGZEVO11350 | 11 | 350 | TX50 | 25 |
VGZEVO11400 | 11 | 400 | TX50 | 25 |
VGZEVO11450 | 11 | 450 | TX50 | 25 |
VGZEVO11500 | 11 | 500 | TX50 | 25 |
VGZEVO11550 | 11 | 550 | TX50 | 25 |
VGZEVO11600 | 11 | 600 | TX50 | 25 |
