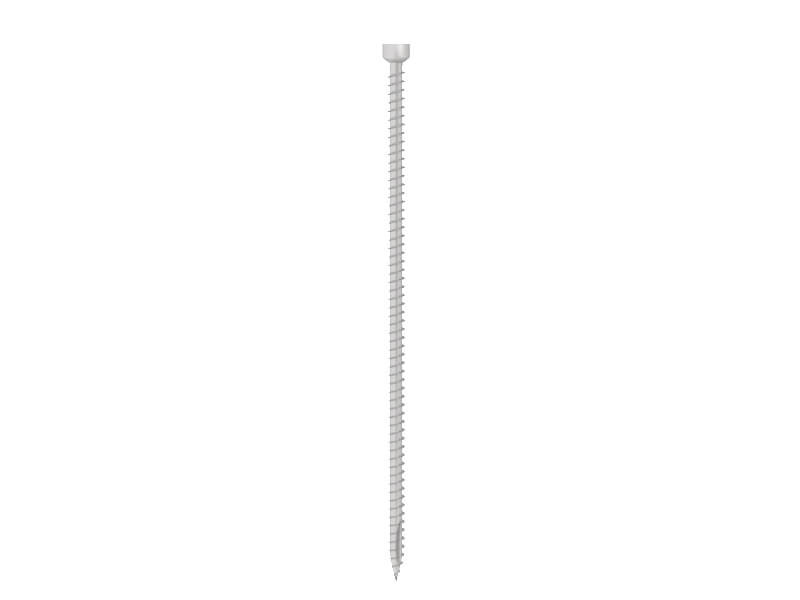

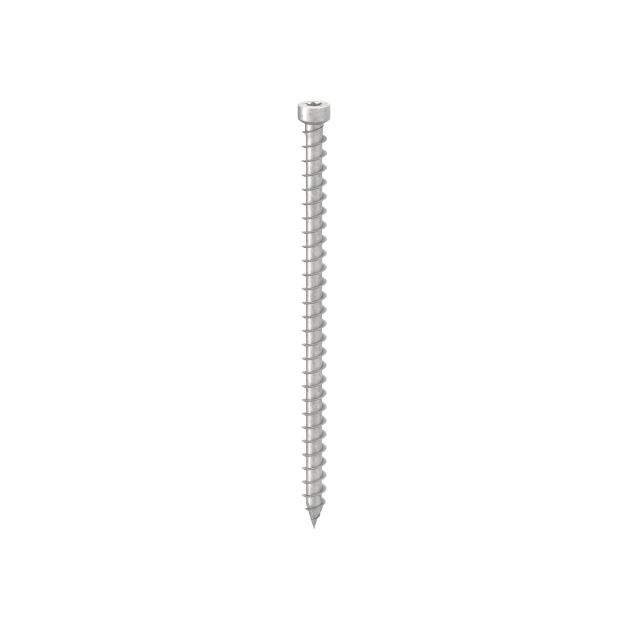

MINI CONECTOR TODO ROSCA DE CABEZA CILÍNDRICA
VGZ EVO FRAME

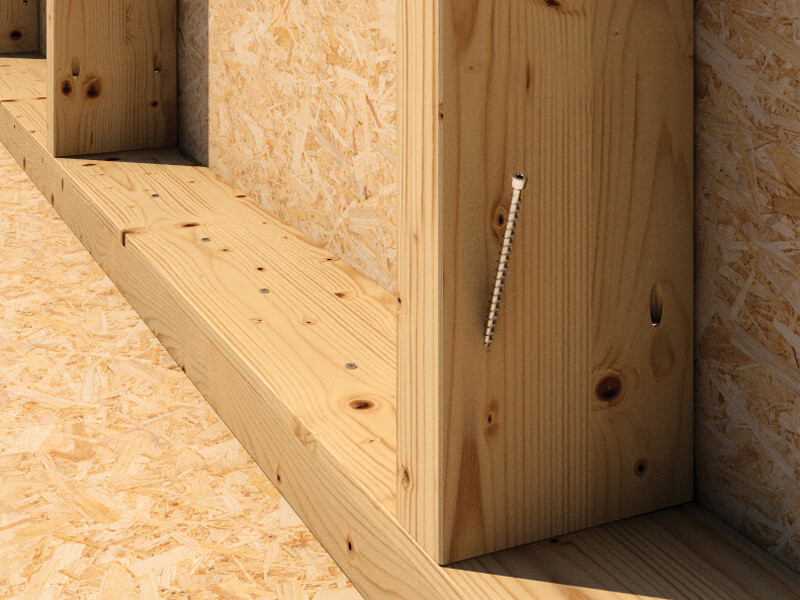

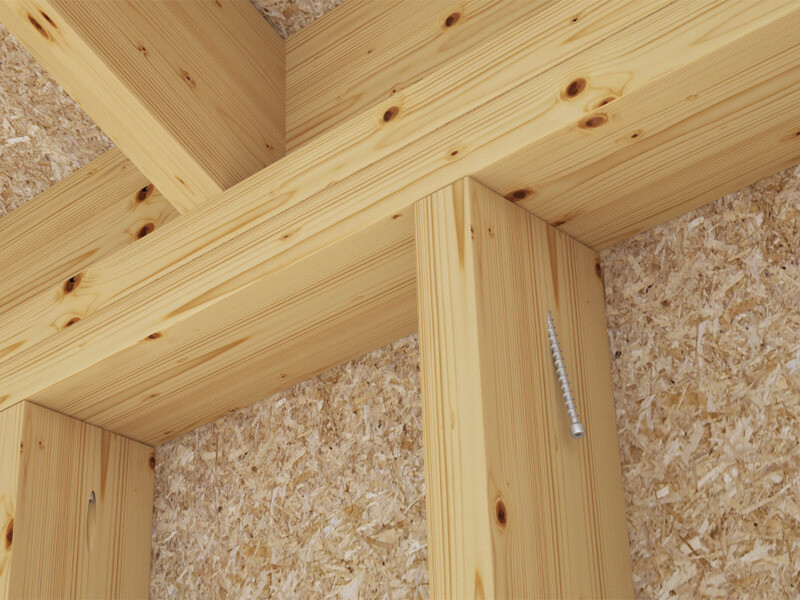

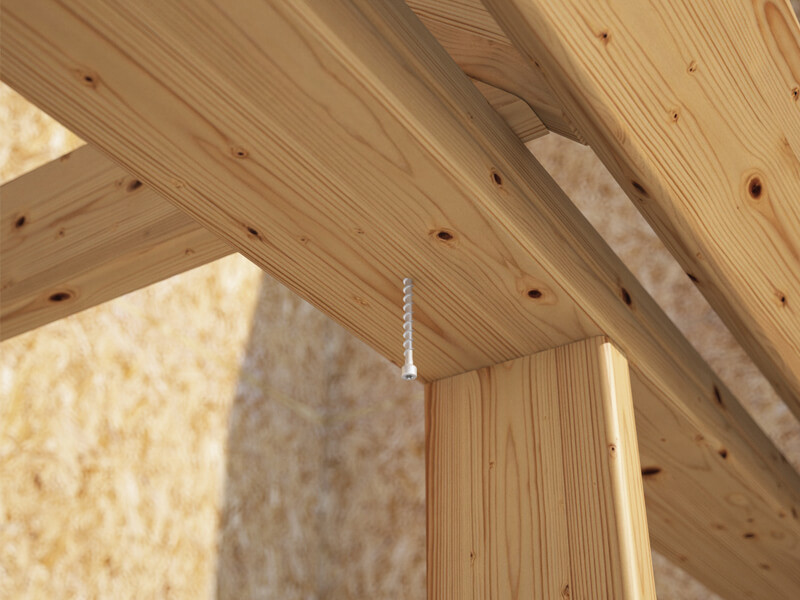

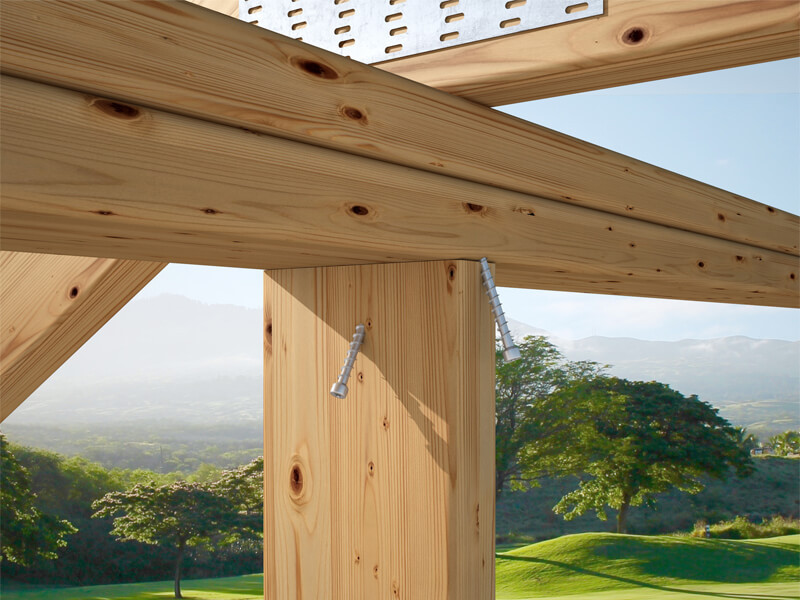

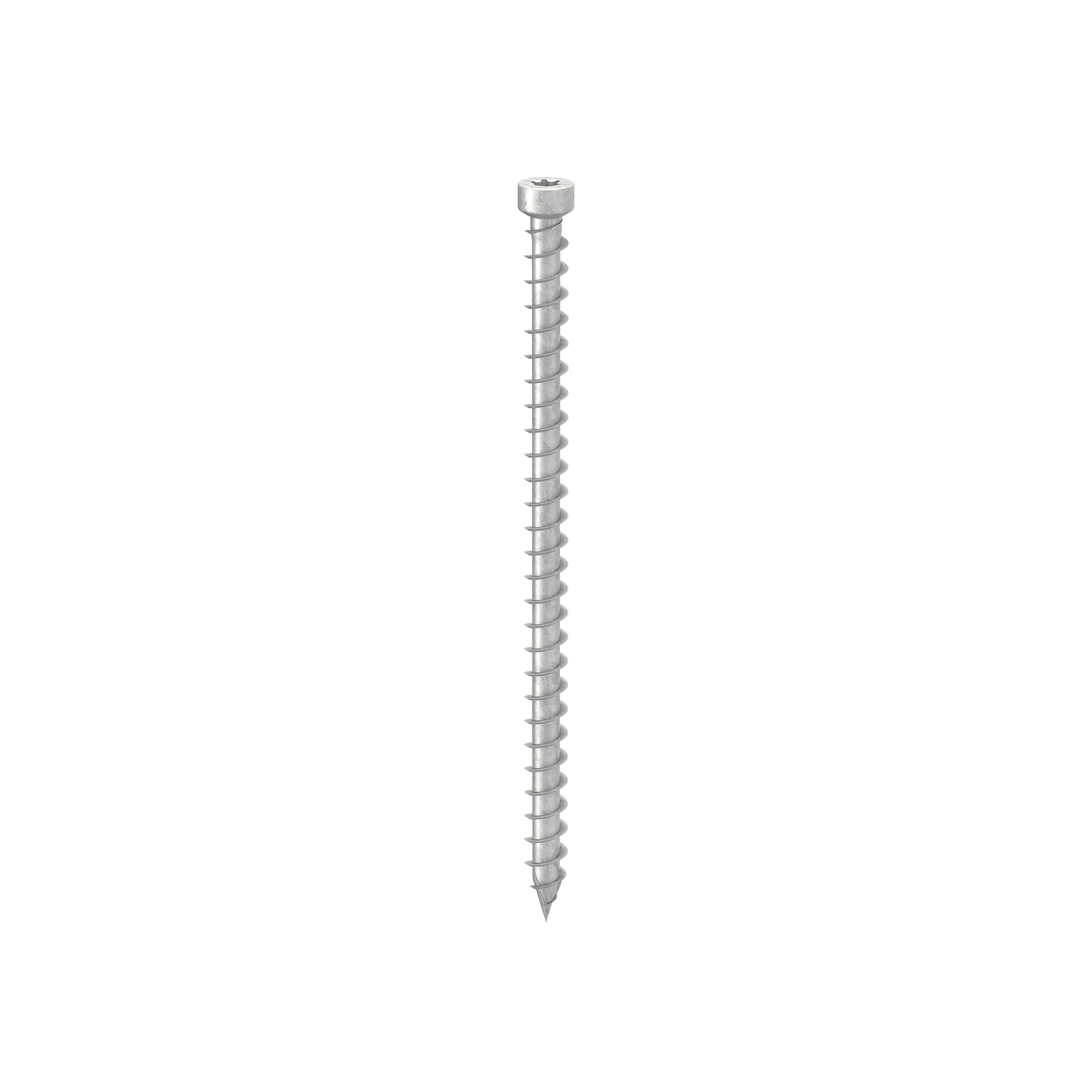

El tornillo para madera VGZ EVO FRAME es el conector estructural ideal en las uniones entre elementos de madera de sección pequeña como travesaños y montantes de estructuras con entramado ligero.
La cabeza cilíndrica asegura un efecto oculto para una terminación estética superior.
Elije el tornillo para madera VGZ EVO FRAME para tus pequeñas uniones: resistencia a la corrosión, durabilidad y estética.
VGZ EVO FRAME es el tornillo de madera certificado para aplicaciones en dirección paralela a la fibra y con distancias mínimas reducidas.
Valores ensayados, certificados y calculados también para X-Lam y maderas de alta densidad como los microlaminados LVL.

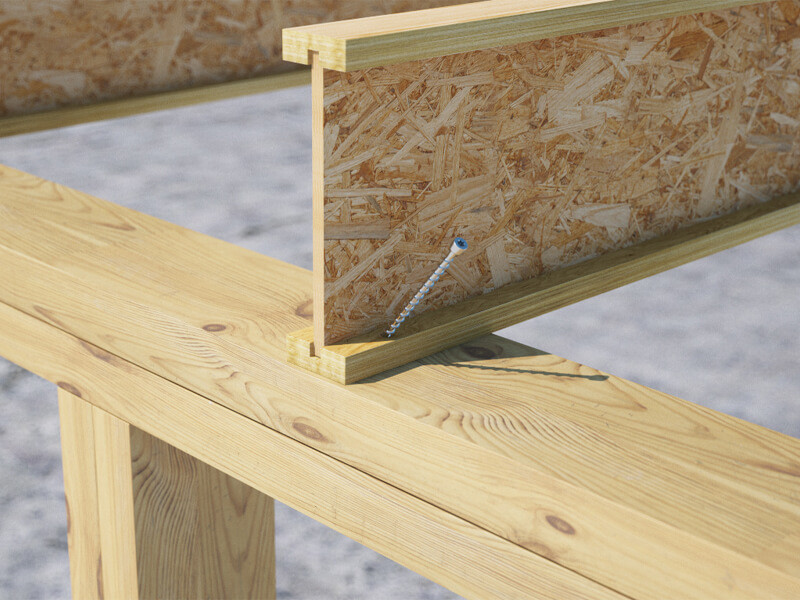

VGZ EVO FRAME está homologado para aplicaciones estructurales con solicitaciones en cualquier dirección respecto a la fibra (α = 0° - 90°) y es ideal para fijar vigas I-Joist. Seguridad certificada por numerosas pruebas efectuadas en cualquier dirección de inserción.
El roscado profundo y el acero de alta resistencia (fy,k = 1000 N/mm2) aseguran excelente rendimiento a la tracción.
El revestimiento multicapa C4 EVO de 20 μm con tratamiento superficial a base de resina epoxica y hojuelas de aluminio, ha demostrado la ausencia de herrumbre luego de 1440 horas de exposición a la niebla salina según ISO 9227.
En acero al carbono con revestimiento de alta resistencia a la corrosión, VGZ EVO FRAME posee certificación para uso externo en clase de servicio 3 y en clase de corrosividad atmosférica C4.
Ideal para aplicaciones en paneles a base de madera, madera maciza y laminada, X-Lam y LVL, maderas de alta densidad, maderas agresivas que contengan tanino o maderas tratadas químicamente. Clases de servicio 1, 2 y 3.
Características
| PECULIARIDAD | conector para secciones estrechas |
|---|---|
| CABEZA | cilíndrica oculta |
| DIÁMETRO | 5,3 | 5,6 mm |
| LONGITUD | de 80 mm a 160 mm |
Documentación
Ficha técnica
|
|
|---|---|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certification ETA
|
|
| Declaración de prestaciones (DOP) | Descargar |
CAD Files
|

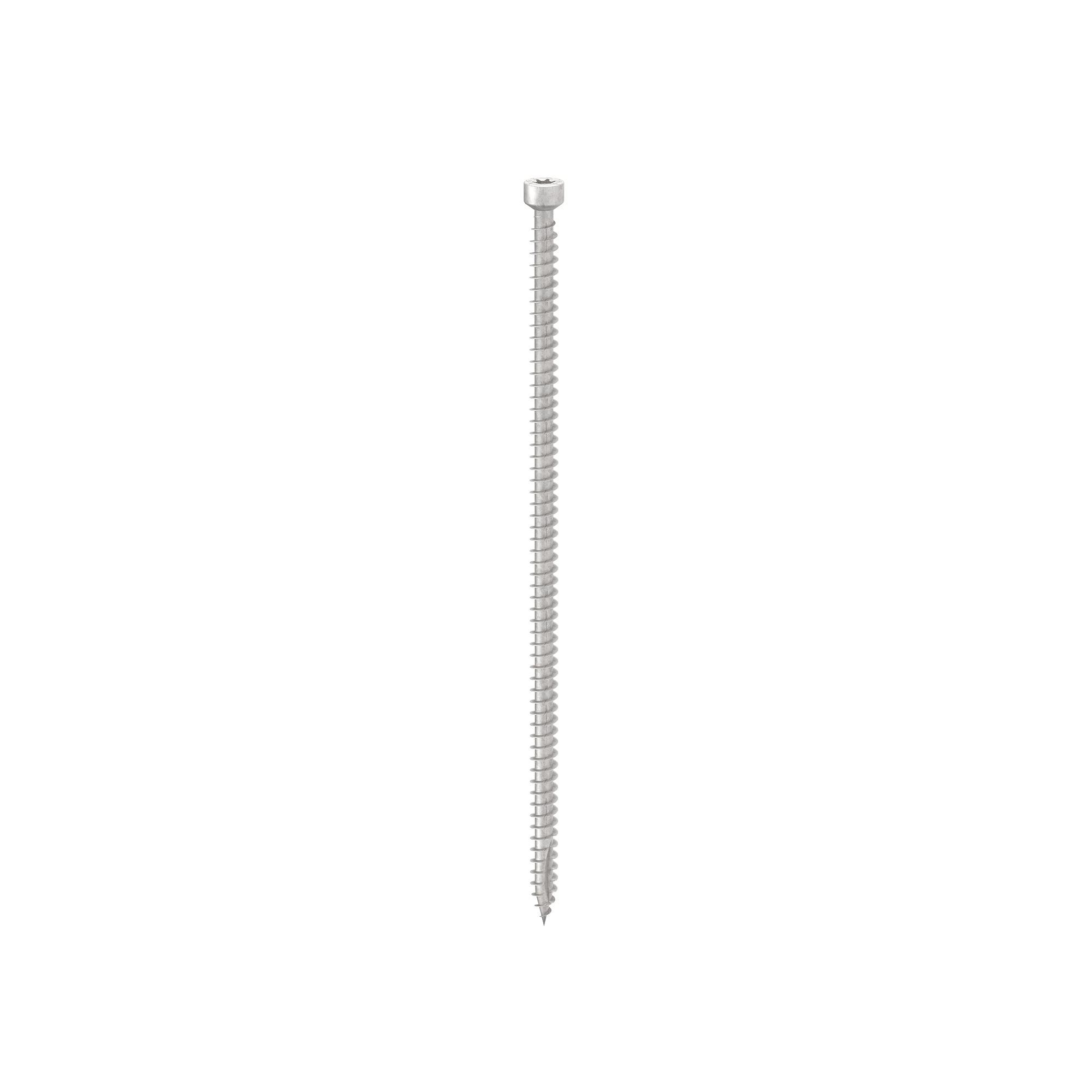

VGZ EVO FRAME
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|---|---|
| VGZEVO580 | - | 5.3 | 80 | 70 | 0.21 | 3 1/8'' | 2 3/4'' | TX25 | 50 |
| VGZEVO5100 | - | 5.3 | 100 | 90 | 0.21 | 4'' | 3 1/2'' | TX25 | 50 |
| VGZEVO5120 | - | 5.3 | 120 | 110 | 0.21 | 4 3/4'' | 4 3/8'' | TX25 | 50 |
| VGZEVO5140 | - | 5.6 | 140 | 130 | 0.23 | 5 1/2'' | 5 1/8'' | TX25 | 50 |
| VGZEVO5150 | - | 5.6 | 150 | 140 | 0.23 | 6'' | 5 1/2'' | TX25 | 50 |
| VGZEVO5160 | - | 5.6 | 160 | 150 | 0.23 | 6 1/4'' | 6'' | TX25 | 50 |
