AISLANTE ACÚSTICO PARA PAREDES Y UNIONES ESTRUCTURALES DE ALTAS PRESTACIONES XYLOFON
Aislamiento acústico para paredes de madera, acero y hormigón por vía estructural
XYLOFON es la banda resiliente realizada en mezcla poliuretánica que desacopla mecánicamente la pared y el forjado, actuando como aislante acústico para paredes de madera, acero y hormigón. Colocado en la unión entre la pared y el forjado, interrumpe la transmisión de las vibraciones en origen, antes de que propaguen a través de la estructura.
Reduce significativamente la transmisión del ruido, tanto por vía aérea como estructural
Disponible en 6 variantes de dureza, cubre todo el intervalo de carga de las estructuras de entramado y macizas de CLT, LVL, acero y hormigón. Mejora acústica probada de hasta 10,6 dB (Δl,ij, EN ISO 10848).
Sin VOC ni sustancias nocivas. Certificado ETA-23/0061.
Mejor aislante acústico para paredes XYLOFON: dureza, cargas y prestaciones

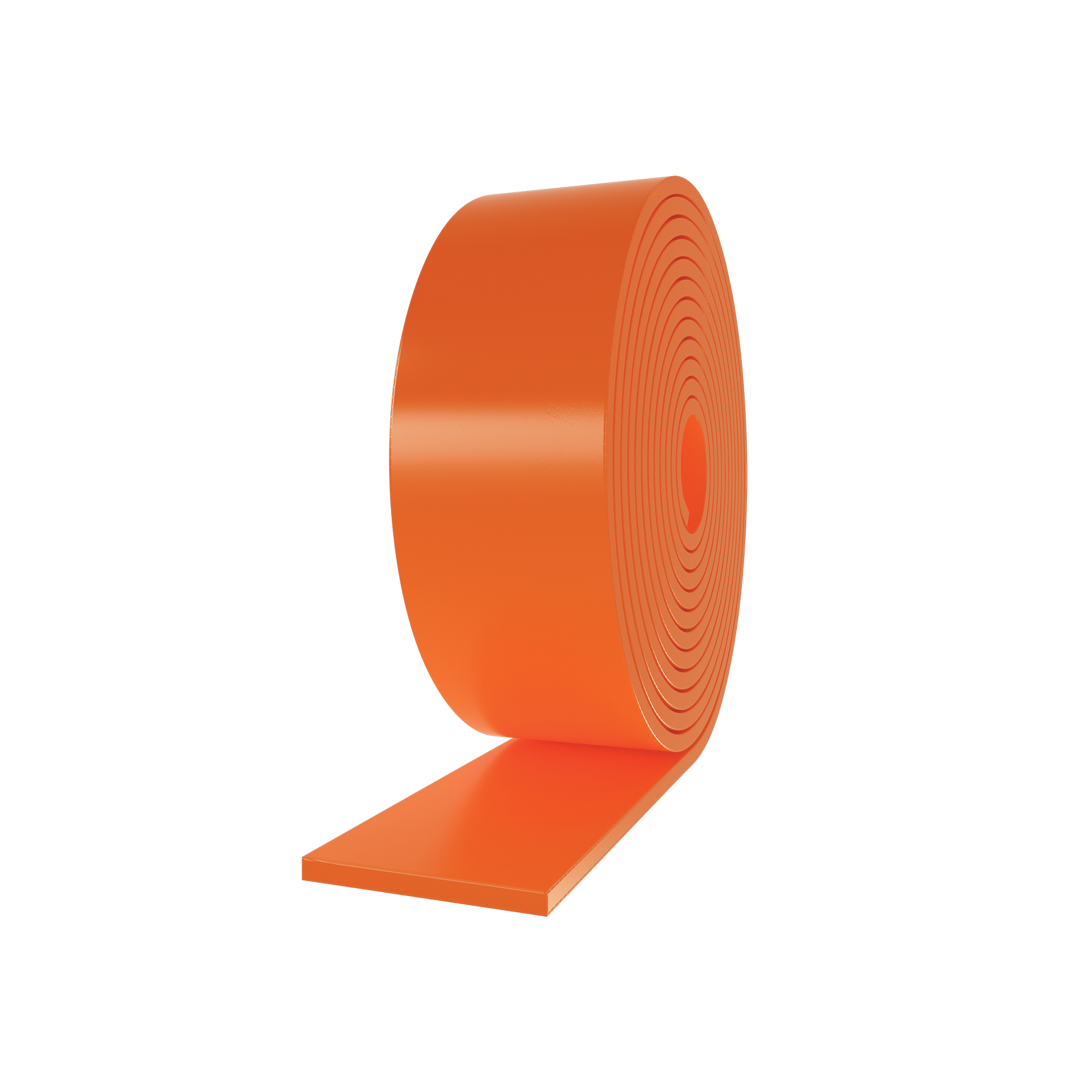

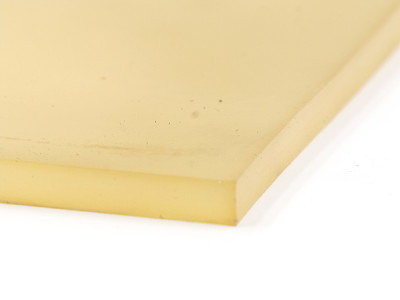

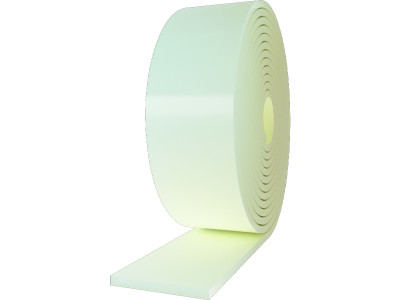

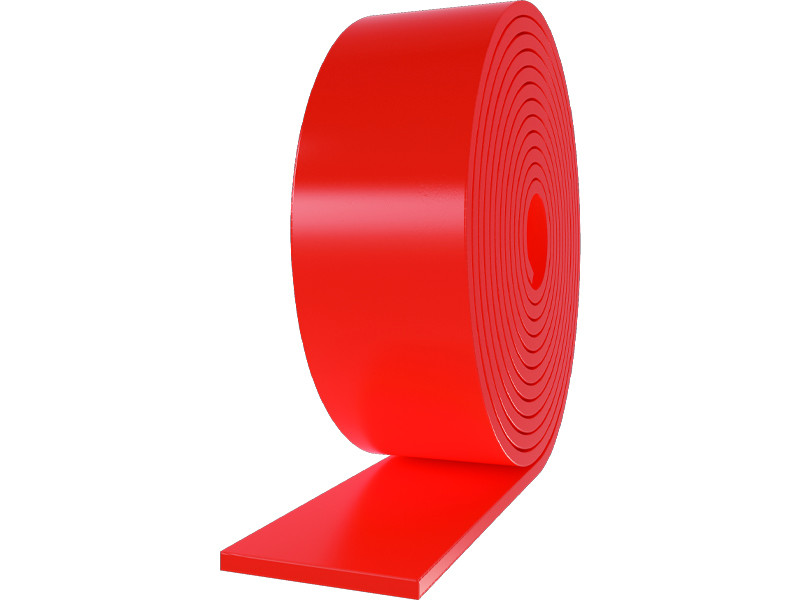

XYLOFON es una banda monolítica realizada en mezcla poliuretánica, espesor 6 mm, sin VOC. La estructura monolítica mantiene la estanquidad y las propiedades elásticas en el tiempo sin deformarse a largo plazo. Probado para la resistencia al fuego en el ETH de Zúrich: EI 60 sin sellantes adicionales.
Se coloca con grapas o bien con PRIMER SPRAY o DOUBLE BAND. La variante correcta se calcula con el módulo Acústica de MyProject, que devuelve el índice de reducción de vibraciones según la norma EN ISO 12354 y el informe técnico imprimible.

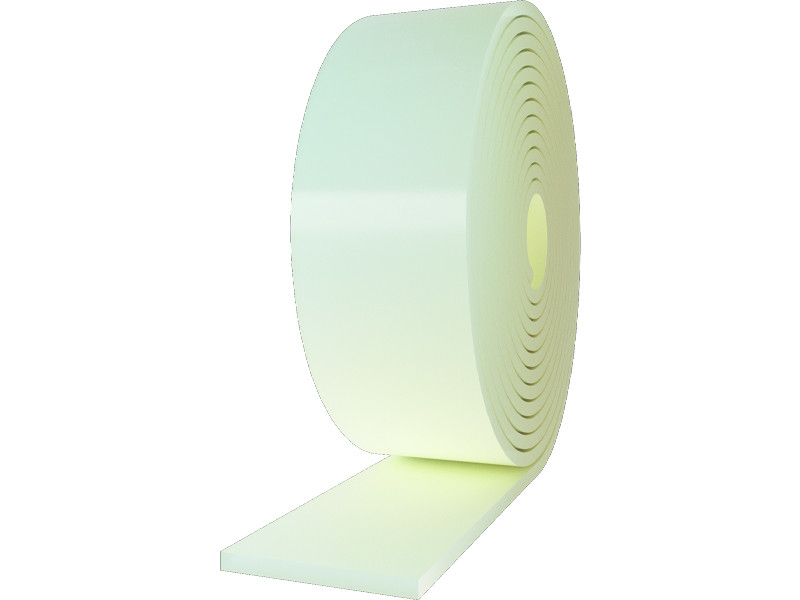

Mejora acústica probada por variante (Δl,ij, ISO 10848):

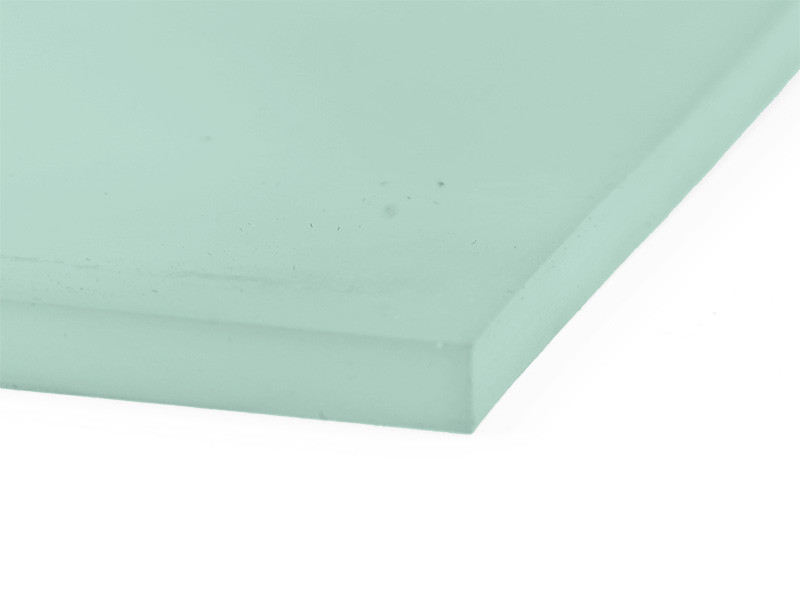

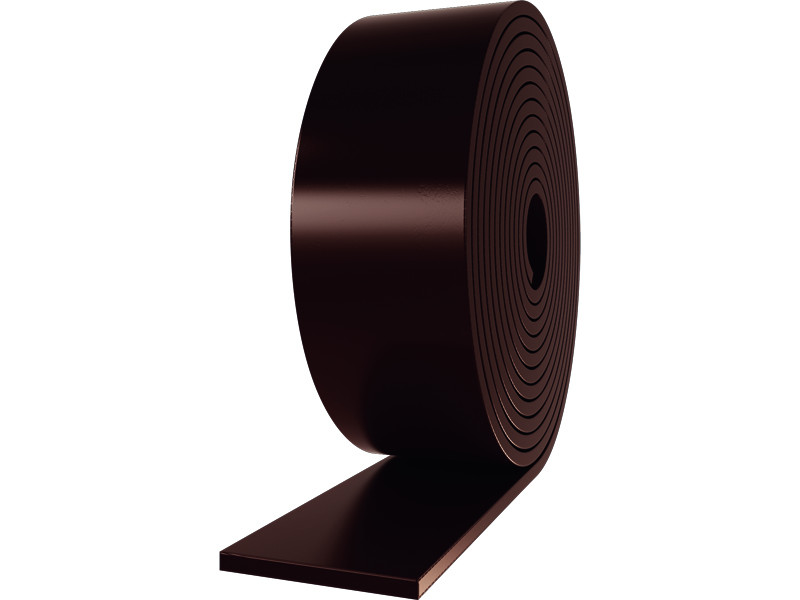

— XYLOFON 20 · > 7 dB · Ec 1,45 MPa · carga acústica 0,016–0,14 N/mm²

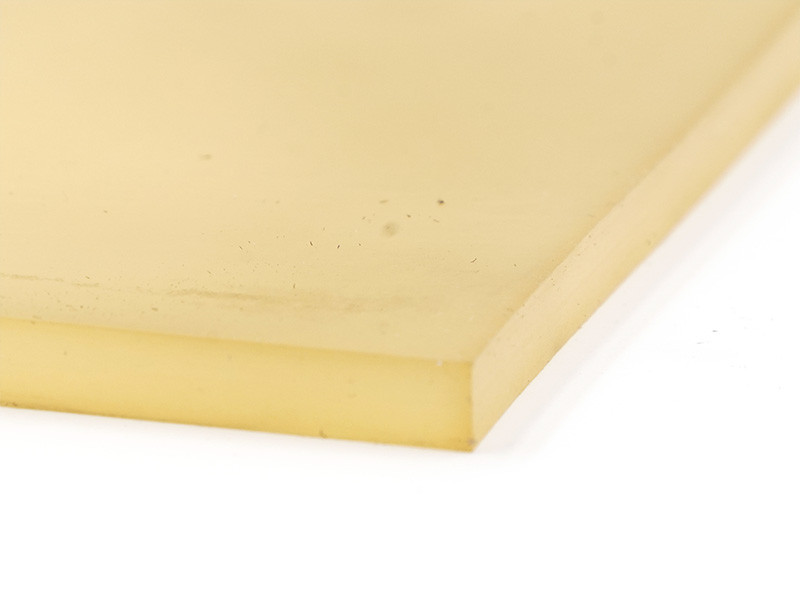

— XYLOFON 35 · 7,4 dB · Ec 3,22 MPa · carga acústica 0,038–0,32 N/mm²

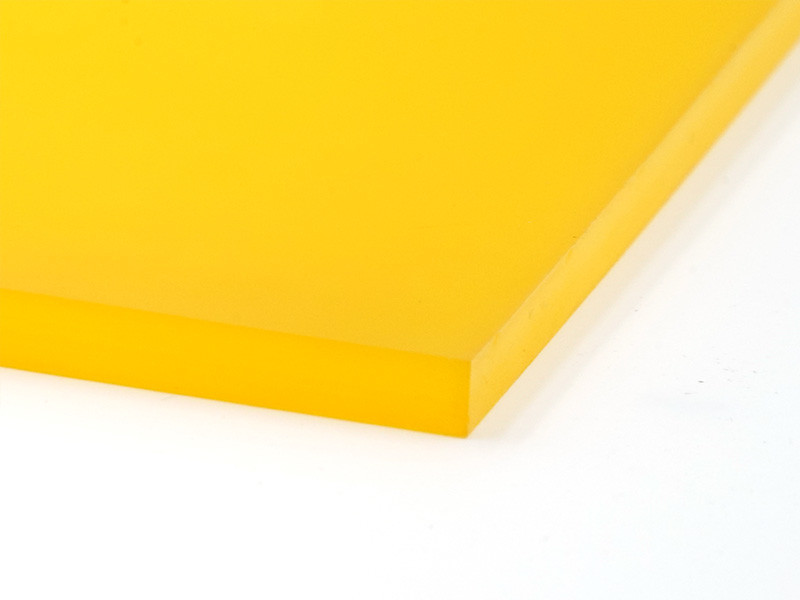

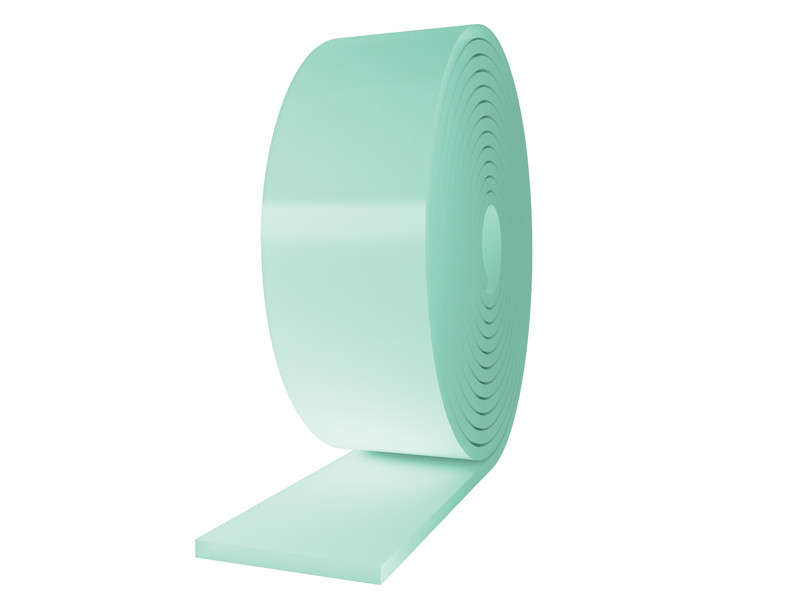

— XYLOFON 50 · 10,6 dB · Ec 7,11 MPa · carga acústica 0,22–0,68 N/mm²

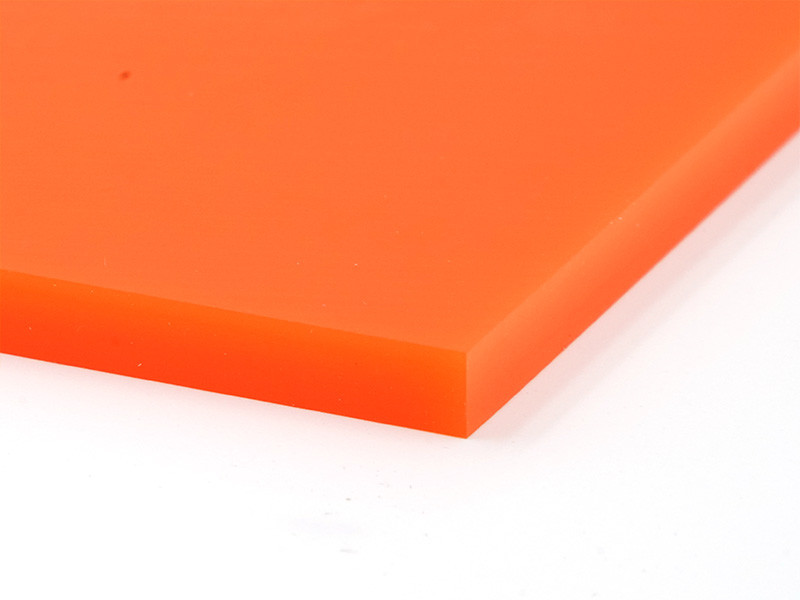

— XYLOFON 70 · 7,8 dB · Ec 14,18 MPa · carga acústica 0,49–1,5 N/mm²

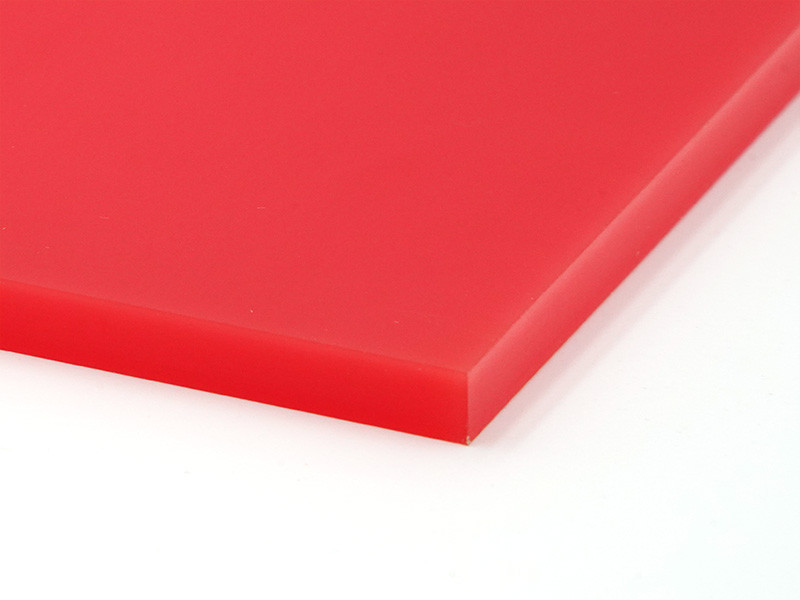

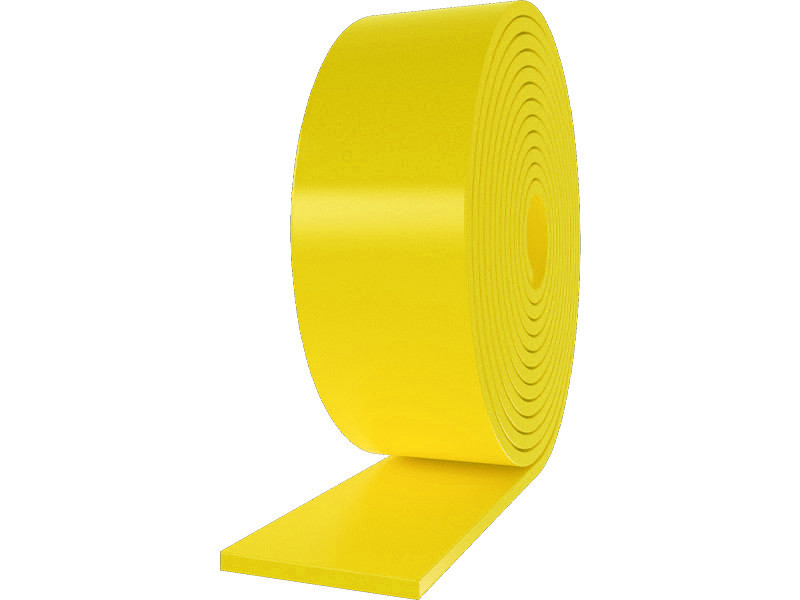

— XYLOFON 80 · > 7 dB · Ec 25,39 MPa · carga acústica 1,3–2,4 N/mm²

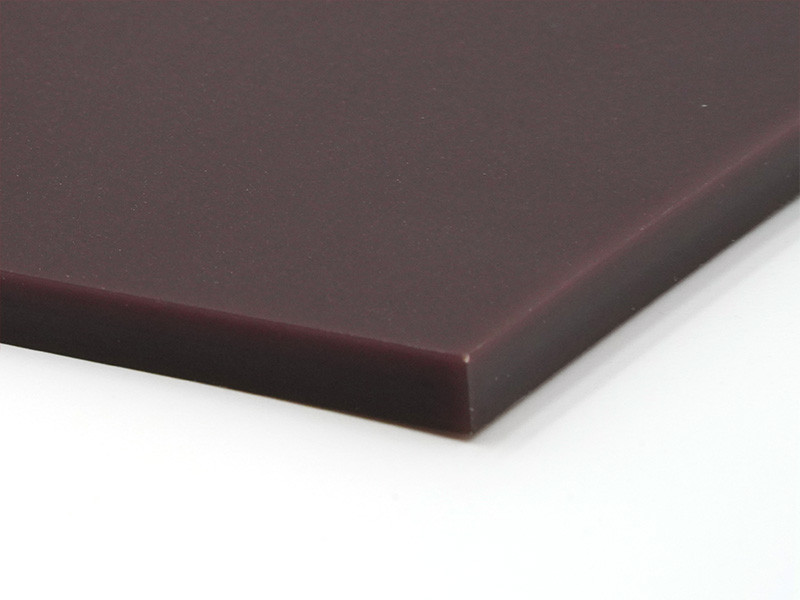

— XYLOFON 90 · > 7 dB · Ec 36,56 MPa · carga acústica 2,2–4,5 N/mm²
Reacción al fuego: clase E (EN 13501-1) · Temperatura máxima de uso: 200 °C · Hidroabsorción después de 48 h: < 1 % (ISO 62) · Probado para la resistencia al fuego en ETH Zúrich: EI 60 sin sellantes adicionales.
Mejor aislante acústico para paredes de CLT y timber frame: ¿qué versión de XYLOFON elegir?

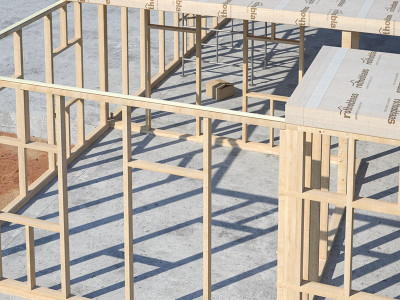

En timber frame y estructuras ligeras, las variantes 20 y 35; en CLT, las variantes 50, 70 y 80. XYLOFON 50 ofrece la máxima mejora acústica con un valor de 10,6 dB. El módulo Acústica de MyProject calcula la variante correcta en función de la carga real y devuelve el informe técnico según la norma EN ISO 12354
Aislamiento acústico pared interior: ¿cómo funcionan las bandas resilientes?

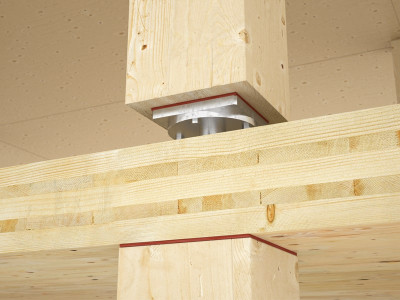

La banda resiliente se coloca en la unión pared-forjado e interrumpe la conexión rígida entre los dos elementos, con lo cual bloquea la propagación de vibraciones por vía estructural. En ensayos realizados en la Universidad de Innsbruck, XYLOFON produjo un ΔR de hasta 10 dB en el poder fonoaislante y un ΔLn de hasta 8 dB en el nivel de ruido de impactos. Para obtener los mejores resultados, debe aplicarse tanto por encima como por debajo del forjado.
Bandas resilientes para paredes: ¿cómo elegir la dureza adecuada?
La dureza debe elegirse en función de la carga de ejercicio real de la pared. Un perfil con dureza insuficiente no aísla; uno con dureza excesiva pierde prestaciones estáticas. XYLOFON 20 es adecuado para estructuras ligeras y pisos altos; las variantes 70–90 son adecuadas para estructuras macizas con cargas de hasta 28,97 N/mm². Todas las bandas miden 6 mm de espesor, mientras que la anchura varía entre 50 y 160 mm.
Documentación
-
Ficha técnica
-
Manual Técnico
-
Certification ETA
-
Timber connections with Xylofon
-
Environmental Product Declaration (EPD) + (LCA)
-
Test report fuego
XYLOFON
| CÓDIGO | B
[mm]
|
L
[m]
|
s
[mm]
|
unid. |
DOP/DOC
|
|---|---|---|---|---|---|
| XYL20050 | 50 | 3.66 | 6 | 1 | - |
| XYL20080 | 80 | 3.66 | 6 | 1 | - |
| XYL20100 | 100 | 3.66 | 6 | 1 | - |
| XYL20120 | 120 | 3.66 | 6 | 1 | - |
| XYL20160 | 160 | 3.66 | 6 | 1 | - |
| XYL35080 | 80 | 3.66 | 6 | 1 | |
| XYL35090 | 90 | 3.66 | 6 | 1 | |
| XYL35100 | 100 | 3.66 | 6 | 1 | |
| XYL35120 | 120 | 3.66 | 6 | 1 | |
| XYL35140 | 140 | 3.66 | 6 | 1 | |
| XYL35160 | 160 | 3.66 | 6 | 1 | |
| XYL50080 | 80 | 3.66 | 6 | 1 | |
| XYL50090 | 90 | 3.66 | 6 | 1 | |
| XYL50100 | 100 | 3.66 | 6 | 1 | |
| XYL50120 | 120 | 3.66 | 6 | 1 | |
| XYL50140 | 140 | 3.66 | 6 | 1 | |
| XYL50160 | 160 | 3.66 | 6 | 1 | |
| XYL70080 | 80 | 3.66 | 6 | 1 | |
| XYL70090 | 90 | 3.66 | 6 | 1 | |
| XYL70100 | 100 | 3.66 | 6 | 1 | |
| XYL70120 | 120 | 3.66 | 6 | 1 | |
| XYL70140 | 140 | 3.66 | 6 | 1 | |
| XYL70160 | 160 | 3.66 | 6 | 1 | |
| XYL80080 | 80 | 3.66 | 6 | 1 | |
| XYL80090 | 90 | 3.66 | 6 | 1 | |
| XYL80100 | 100 | 3.66 | 6 | 1 | |
| XYL80120 | 120 | 3.66 | 6 | 1 | |
| XYL80140 | 140 | 3.66 | 6 | 1 | |
| XYL80160 | 160 | 3.66 | 6 | 1 | |
| XYL90080 | 80 | 3.66 | 6 | 1 | |
| XYL90090 | 90 | 3.66 | 6 | 1 | |
| XYL90100 | 100 | 3.66 | 6 | 1 | |
| XYL90120 | 120 | 3.66 | 6 | 1 | |
| XYL90140 | 140 | 3.66 | 6 | 1 | |
| XYL90160 | 160 | 3.66 | 6 | 1 |
Especificaciones técnicas
XYLOFON
Suministro y colocación de la banda resiliente de altas prestaciones para el aislamiento acústico, tipo XYLOFON.
Geometría
-
B (mm) = 50 ÷ 160
-
Longitud L (m) = 3,66
-
s (mm) = 6
Propiedades
-
Mejora acústica Δl,ij [dB]: > 7
-
Compresión a 3 mm de deformación (N/mm^2): 3,61 ÷ 28,97
-
Temperatura máxima de uso (°C): 200
-
Reacción al fuego: clase E
-
Hidroabsorción después de 48 h: < 1%
Normativas y certificaciones
Marcado CE según ETA_23/0061
Descripción
Banda resiliente de altas prestaciones para el aislamiento acústico, realizada de poliuretano de alta densidad, específica para el desacoplamiento acústico entre elementos estructurales de madera, acero u hormigón. Ideal para el aislamiento acústico de paredes y forjados conectados con angulares. Gracias a la estructura monolítica, evita la transmisión de vibraciones provocadas por pisadas, y, por lo tanto, mejora el aislamiento acústico y, por ende, el confort habitacional. Desempeña una función de desacople e interrupción mecánica entre materiales de construcción.
Colocación

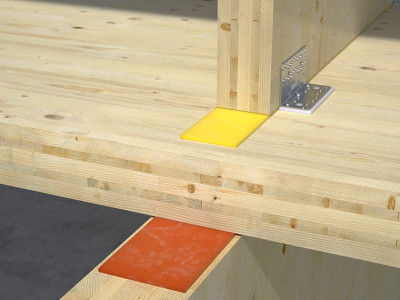

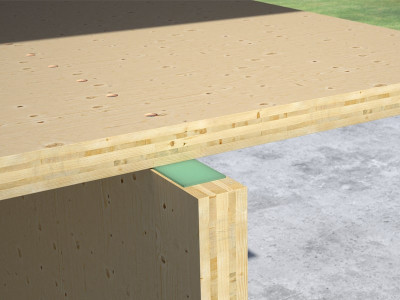

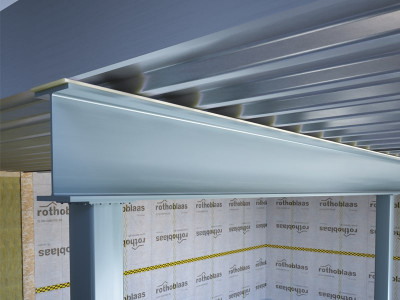

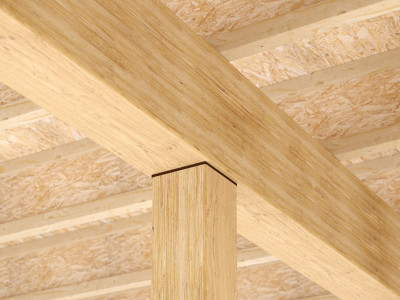

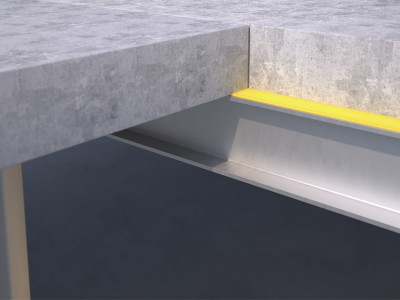

Se aplica sobre forjados ligeros, timber frame y estructuras de entramado y macizas, como CLT y LVL. También se puede aplicar sobre acero y hormigón usando un producto como PRIMER SPRAY o una cinta biadhesiva como DOUBLE BAND. Para minimizar la propagación de las vibraciones a través de la estructura, es aconsejable aplicar la banda resiliente tanto encima como debajo del forjado.
También se puede aplicar en paquetes de forjado en seco, colocándolo en el intradós o extradós de los rastreles. Para más información sobre la colocación, consultar las instrucciones específicas proporcionadas por el proveedor.
