LÁMINA TRANSPIRABLE MONOLÍTICA Y MICROPOROSA

TRASPIR DOUBLE EVO 340

La lámina transpirable monolítica y microporosa TRASPIR DOUBLE EVO 340 garantiza una excelente durabilidad en el tiempo gracias a la doble capa funcional. Está formada por una lámina monolítica y una microporosa , que proporcionan una resistencia mecánica y una impermeabilidad al agua superiores. Se compone de un film monolítico de elastómero (TPE-E), un film microporoso y capas de protección de polipropileno, y se ha diseñado para aplicarse en el lado exterior de la cubierta .

TRASPIR DOUBLE EVO 340, doble capa de estanqueidad para una doble protección. Gracias a su gramaje, la lámina también se puede colocar con eficacia en cubiertas con bajas pendientes, de hasta 5°. El elevado gramaje y la doble capa funcional garantizan alta resistencia a la abrasión.

La lámina TRASPIR DOUBLE EVO 340 permite satisfacer los requisitos más rigurosos de las diferentes normativas nacionales, clasificándola como producto de alto rendimiento.

Documentación

Ficha técnica
Declaración de prestaciones (DOP) Descargar
Consejos de aplicación
Environmental Product Declaration (EPD) Descargar

TRASPIR DOUBLE EVO 340

CÓDIGO descripción tape H
[m]
L
[m]
A
[m²]
H
[ft]
L
[ft]
A
[sft]
unid./ palé
TEVO340 TRASPIR DOUBLE EVO 340 - 1.5 25 37.5 4.93 83 404 20
TTTEVO340 TRASPIR DOUBLE EVO 340 TT TT 1.5 25 37.5 4.93 83 404 20

Datos Técnicos
EN 13859-1/2
L C A L C A
EPD EPD EP D
national-classifications AT Önorm B4119 UD Typ II US
national-classifications CH SIA 232 UD (g)
national-classifications DE ZVDH USB-A UDB-A
national-classifications FR DTU 31.2 E1 Sd1 TR3 E600 Jf C2
national-classifications IT UNI 11470 A/R3

Gramaje EN 1849-2 340 g/m² 1.11 oz/ft²
Espesor EN 1849-2 1,2 mm 47 mil
Transmisión de vapor de agua (Sd) EN 1931 0,19 m 18.403 PERM
Resistencia a la tracción MD/CD EN 12311-1 605 / 455 N/50mm 69 / 52 lb/in
Alargamiento MD/CD EN 12311-1 65 / 80 % -
Resistencia a desgarro por clavo MD/CD EN 12310-1 415 / 500 N 93 / 112 lbf
Estanqueidad al agua EN 1928 clase W1 -
Resistencia térmica - -40 / 80 °C -40 / 176 °F
Reacción al fuego EN 13501-1 clase E -
Resistencia al paso del aire EN 12114 < 0 m³/(m²·h·50Pa) < 0 cfm/ft² at 50Pa
Conductividad térmica (λ) - 0,04 W/(m·K) 0.28 (BTU·in)/(h·ft²·°F)
Calor específico - 1800 J/(kg·K) -
Densidad - ca. 284 kg/m³ -
Factor de resistencia al vapor (μ) - ca. 160 -
Resistencia de las uniones EN 12317-2 > 250 / N/50mm > 28.550736 / lb/in
Contenido de VOC - 0 % -
Estabilidad a los rayos UV EN 13859-2 4 meses -
Exposición a los agentes atmosféricos - 8 semanas -
Columna de agua ISO 811 > 600 cm > 236.22048 in
Después de envejecimiento artificial - hermeticidad al agua a 100 °C EN 1297 / EN 1928 clase W1 -
Después de envejecimiento artificial - resistencia a la tracción MD/CD EN 1297 / EN 12311-1 550 / 400 N/50mm 63 / 46 lb/in
Después de envejecimiento artificial - alargamiento EN 1297 / EN 12311-1 37 / 52 % -
Flexibilidad a bajas temperaturas EN 1109 -40 / °C -40 / °F

Specifications

Suministro y colocación de lámina transpirable monolítica y microporosa, tipo TRASPIR DOUBLE EVO 340
Marcado CE conforme con : EN 13859-1-2

Propiedad:

Gramaje [g/m²] : 340
Transmisión del vapor de agua Sd [m] : 0,19
Resistencia a la tracción MD/CD [N/50mm] : 605/455
Alargamiento MD/CD [%] : 65/80
Resistencia a desgarro por clavo MD/CD [N] : 415/500
Hermeticidad al agua : classe W1
"Emisiones de VOC (COV) (% (clase A+)) : 0"
Resistencia térmica [°C] : -40/+80
Reacción al fuego : classe E

Indicazioni di posa per: TETTO

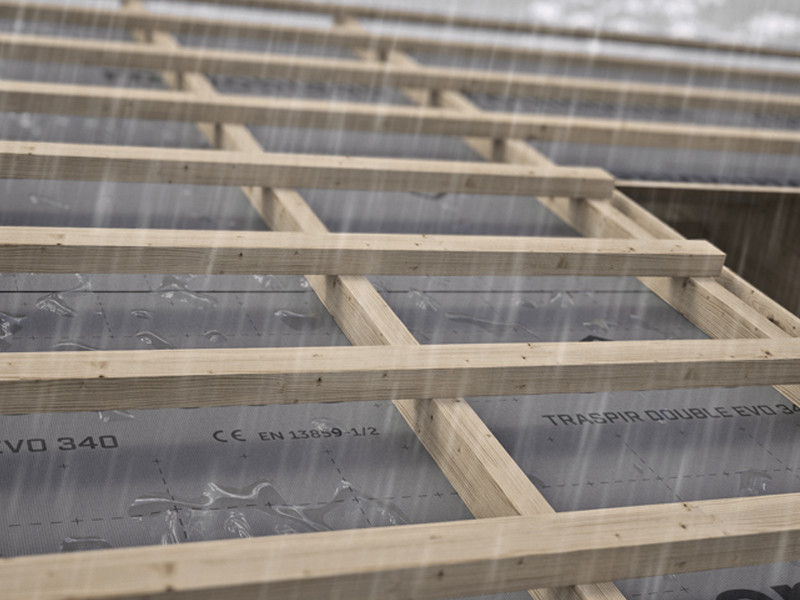

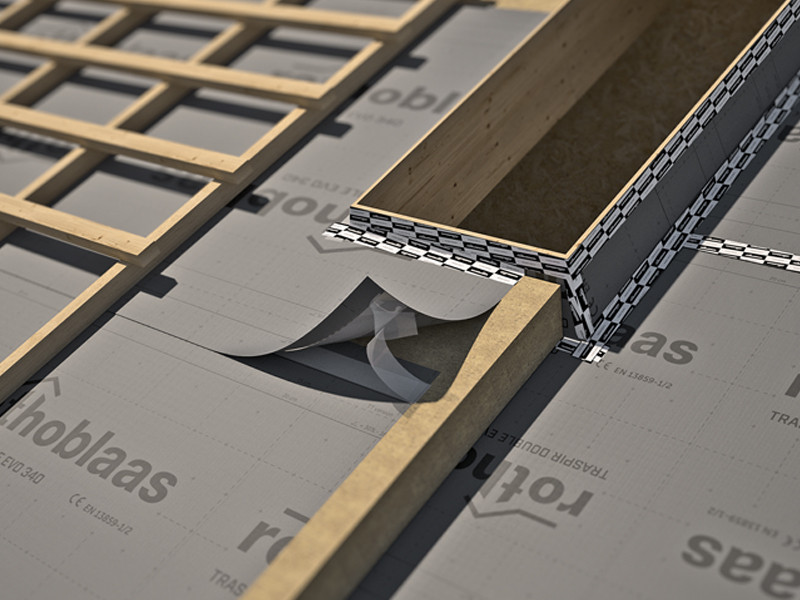

TRASPIR DOUBLE EVO 340 se coloca paralelamente a la línea de canalón, a partir del borde inferior de la cubierta. La segunda capa debe quedar sobrepuesta al menos 10-20 cm sobre la anterior (según la inclinación de la cubierta), como se indica en el esquema de acuerdo con las normas pertinentes. La lona se debe aplicar sobre un soporte continuo con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una vez en la cima de la cubierta, es aconsejable que la lámina sobresalga de la línea de cumbrera por al menos 30 cm para favorecer una perfecta sobreposición con las otras capas de lona, que se sobrepondrán sobre la vertiente de la cubierta. Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua se aconsejar usar EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.La posible presencia de una doble banda adhesiva integrada puede reemplazar el correcto sellado al aire y agua.

Indicazioni di posa per: PARETE

TRASPIR DOUBLE EVO 340 se coloca paralelamente a la viga de solera o al forjado en caso de colocación en la pared. La segunda capa debe quedar sobrepuesta al menos 15 cm sobre la anterior. Cada capa debe fijarse al soporte con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua, se aconsejar usar EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE o bien, en caso de superficies ásperas, valorar si es mejor usar PRIMER añadido a FLEXI BAND, PRIMER SPAY, PRIMER .

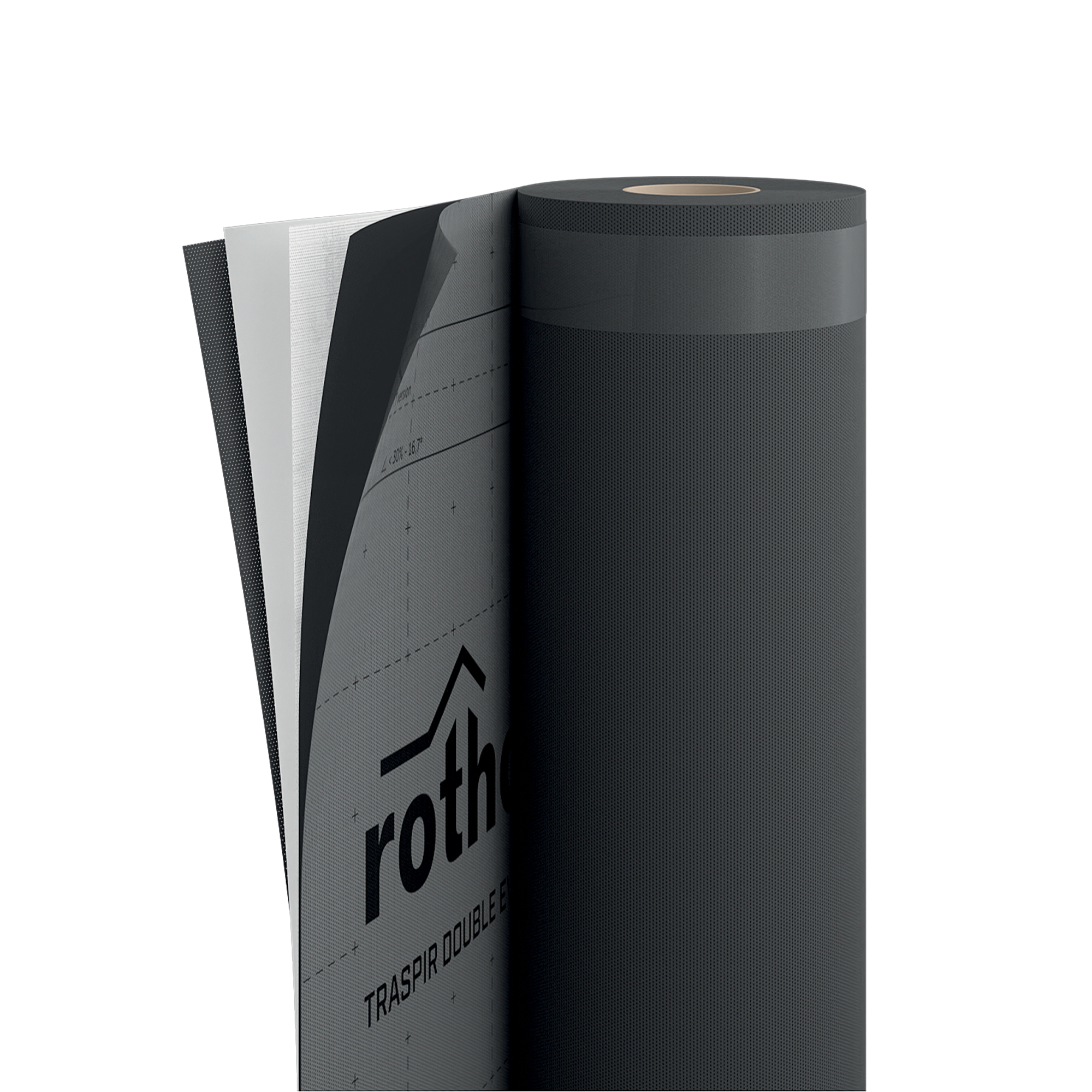

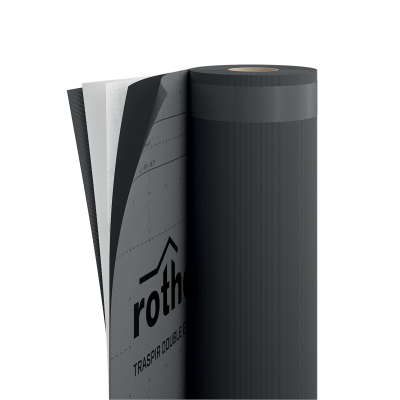

Composición

capa superior tejido no tejido de PP
CAPA INTERMEDIA film transpirable monolítico de PE
CAPA INTERMEDIA tejido no tejido de PP
CAPA INTERMEDIA tejido no tejido de PP
CAPA INTERMEDIA film transpirable de PP
capa inferior tejido no tejido de PP
