LÁMINA ALTAMENTE TRANSPIRABLE MONOLÍTICA RESISTENTE A LOS RAYOS UV
TRASPIR EVO UV 210

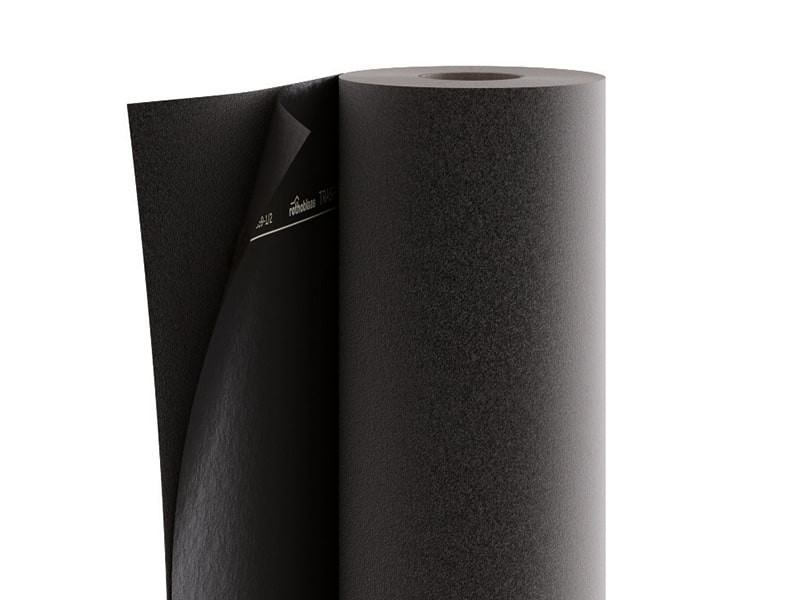

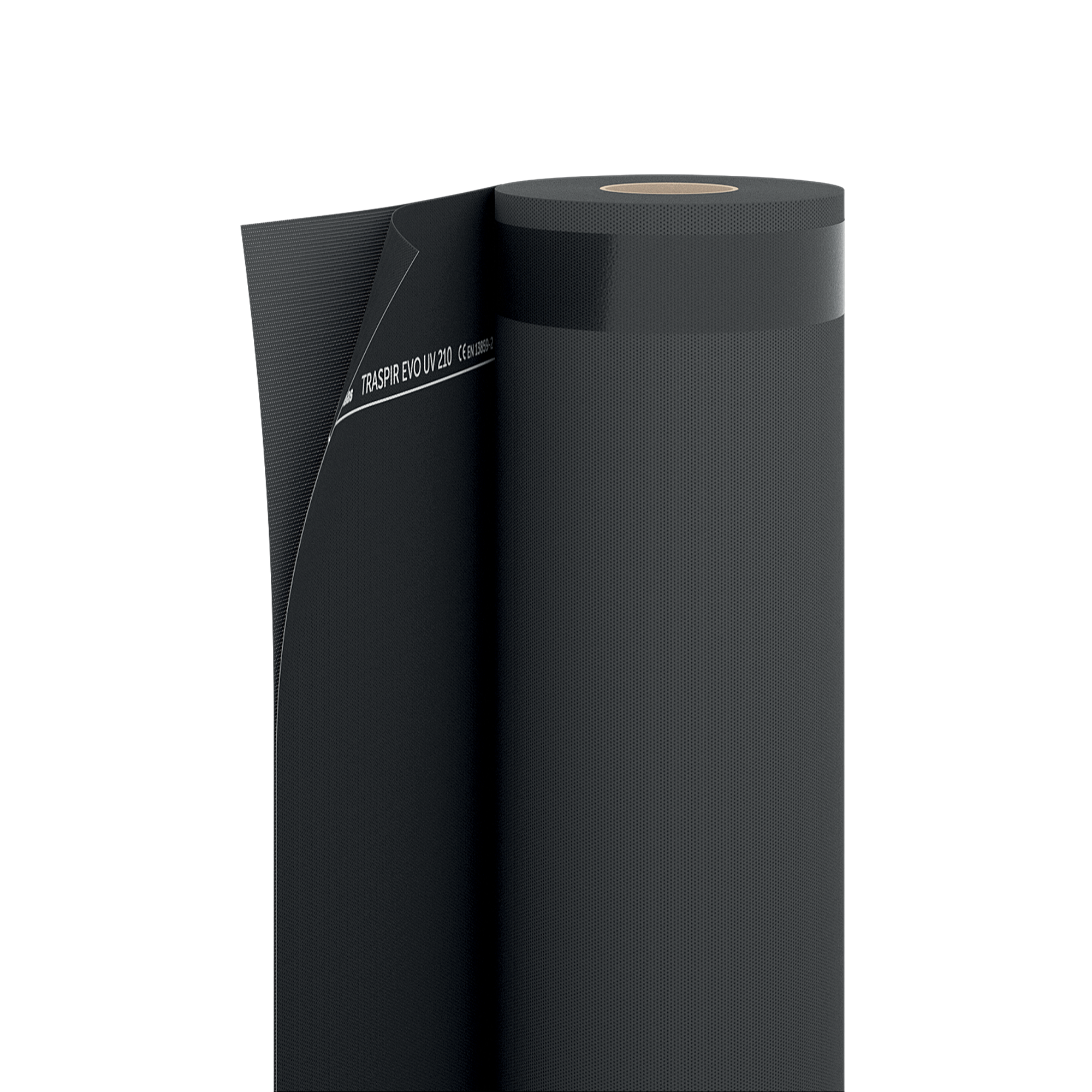

TRASPIR EVO UV 210 es la lámina altamente transpirable monolítica caracterizada por una resistencia excepcional a los rayos UV y por una excelente capacidad de retardar la propagación de la llama. Se compone de un film monolítico en mezcla acrílica untada sobre una armadura de poliéster y se ha diseñado para aplicarse en el lado exterior de las paredes.
Video
TRASPIR EVO UV 210: IMPERMEABILIZACIÓN, ESTABILIDAD A LOS RAYOS UV Y CAPACIDAD DE REACCIÓN AL FUEGO
Gracias a la superficie untada con acrilato, la estructura monolítica garantiza una excelente durabilidad en el tiempo. Capacidad de retardar la propagación de la llama certificada en Euroclase de reacción al fuego B-s1, d0 según EN 13501-1. Con exposición a juntas abiertas de hasta 50 mm de anchura y con un máximo del 40 % de la superficie descubierta, la lámina TRASPIR EVO UV 210 garantiza una estabilidad permanente a los rayos UV. El resultado estético es excelente: gracias al gramaje y a la mezcla de poliacrilato, la lámina se caracteriza por una elevada estabilidad térmica y dimensional, lo que previene la formación de arrugas en la fase de colocación.
El doble tape integrado asegura un sellado perfecto; el resultado estético final es óptimo gracias al uso de FRONT BAND UV 210, realizado con el mismo soporte para confundirse con la lámina.
Documentación
| Ficha técnica | |
|---|---|
| Declaración de prestaciones (DOP) | Descargar |
| Especificaciones técnicas | |
| Xml-File WUFI | |
| Consejos de aplicación | |
| Environmental Product Declaration (EPD) |
TRASPIR EVO UV 210
| CÓDIGO | descripción | tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
unid./ palé |
|---|---|---|---|---|---|---|---|---|---|
| TTTUV210 | TRASPIR EVO UV 210 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 24 |
Datos Técnicos
| Propiedad | Normativa | Valores verificados | Conversión USC |
|---|---|---|---|
| Gramaje | EN 1849-2 | 210 g/m² | 0.69 oz/ft² |
| Espesor | EN 1849-2 | 0,3 mm | 12 mil |
| Transmisión de vapor de agua (Sd) | EN 1931 | 0,04 m | 87.413 PERM |
| Transmisión del vapor de agua (dry cup) | ASTM E96/ E96M | 41.7 PERM | - |
| Transmisión del vapor de agua (dry cup) | ASTM E96/ E96M | 2380 ng/(s·m²·Pa) | - |
| Resistencia a la tracción MD/CD | EN 12311-1 | 300 / 200 N/50mm | 34 / 23 lb/in |
| Alargamiento MD/CD | EN 12311-1 | 25 / 25 % | - |
| Resistencia a desgarro por clavo MD/CD | EN 12310-1 | 120 / 120 N | 27 / 27 lbf |
| Estanquidad al agua | EN 1928 | clase W1 | - |
| Resistencia térmica | - | -40 / 120 °C | -40 / 248 °F |
| Reacción al fuego | EN 13501-1 | clase B-s1,d0 | - |
| Resistencia al paso del aire | EN 12114 | < 0,03 m³/(m²·h·50Pa) | < 0.002 cfm/ft² at 50Pa |
| Conductividad térmica (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Calor específico | - | 1800 J/(kg·K) | - |
| Densidad | - | ca. 600 kg/m³ | - |
| Factor de resistencia al vapor (μ) | - | ca. 130 | - |
| Contenido de VOC | - | 0 % | - |
| Estabilidad a los rayos UV sin revestimiento final | EN 13859-2 | 6 meses | - |
| Estabilidad a los rayos UV con juntas de hasta 50 mm de anchoy que dejan al descubierto, como máximo, el 40 % de la superficie | EN 13859-2 | permanente | - |
| Exposición a los agentes atmosféricos sin revestimiento final | - | 10 semanas | - |
| Columna de agua | ISO 811 | 100 cm | 39.37008 in |
| Después de envejecimiento artificial - estanquidad al agua | EN 1297 / EN 1928 | clase W1 | - |
| Después de envejecimiento artificial - resistencia a la tracción MD/CD | EN 1297 / EN 12311-1 | 290 / 190 N/50mm | 33 / 22 lb/in |
| Después de envejecimiento artificial - alargamiento | EN 1297 / EN 12311-1 | 20 / 20 % | - |
| Flexibilidad a bajas temperaturas | EN 1109 | -40 / °C | -40 / °F |
Specifications
Suministro y colocación de lámina altamente transpirable monolítica resistente a los rayos UV, tipo TRASPIR EVO UV 210
Marcado CE conforme con : EN 13859-2
Propiedad:
Gramaje [g/m²] : 210
Transmisión del vapor de agua Sd [m] : 0,04
Resistencia a la tracción MD/CD [N/50mm] : 300/200
Alargamiento MD/CD [%] : 25/25
Resistencia a desgarro por clavo MD/CD [N] : 120/120
Hermeticidad al agua : classe W1
"Emisiones de VOC (COV) (% (clase A+)) : 0"
Resistencia térmica [°C] : -40/+100
Reacción al fuego : B-s1, d0
Indicazioni di posa per: PARETE
TRASPIR EVO UV 210 se coloca paralelamente a la viga de solera o al forjado en caso de colocación en la pared. La segunda capa debe quedar sobrepuesta al menos 15 cm sobre la anterior. Cada capa debe fijarse al soporte con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua, se aconsejar usar EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE o bien, en caso de superficies ásperas, valorar si es mejor usar PRIMER añadido a FLEXI BAND, PRIMER SPAY, PRIMER .
Indicazioni di posa per: TETTO
TRASPIR EVO UV 210 se coloca paralelamente a la línea de canalón, a partir del borde inferior de la cubierta. La segunda capa debe quedar sobrepuesta al menos 10-20 cm sobre la anterior (según la inclinación de la cubierta), como se indica en el esquema de acuerdo con las normas pertinentes. La lona se debe aplicar sobre un soporte continuo con un dispositivo de fijación mecánico (ej: HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Una vez en la cima de la cubierta, es aconsejable que la lámina sobresalga de la línea de cumbrera por al menos 30 cm para favorecer una perfecta sobreposición con las otras capas de lona, que se sobrepondrán sobre la vertiente de la cubierta. Se aconseja igualmente sobreponer las lonas al menos 30 cm también en las uniones de cabeza. Para obtener un correcto sellado al aire y al agua se aconsejar usar EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.La posible presencia de una doble banda adhesiva integrada puede reemplazar el correcto sellado al aire y agua.
Composición
| capa superior | film transpirable monolítico |
|---|---|
| ARMADURA | tejido de PL |
