RAPTOR: PLACA DE ANCLAJE PARA ELEVACIÓN DE PANELES CLT Y TRANSPORTE DE ESTRUCTURAS DE MADERA EN LA OBRA RAPTOR

Elevación segura de paneles CLT: la placa RAPTOR está certificada según la Directiva de Máquinas

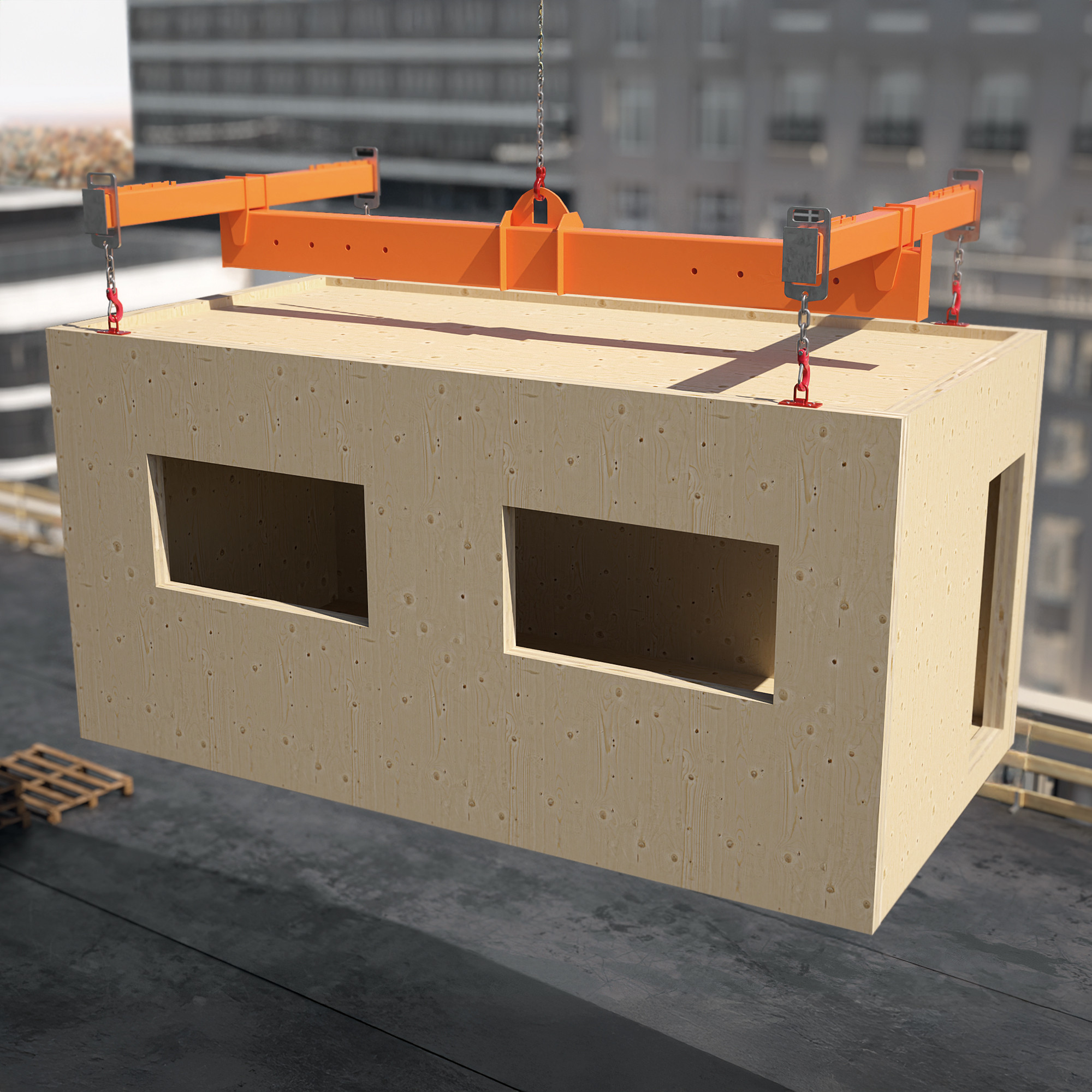

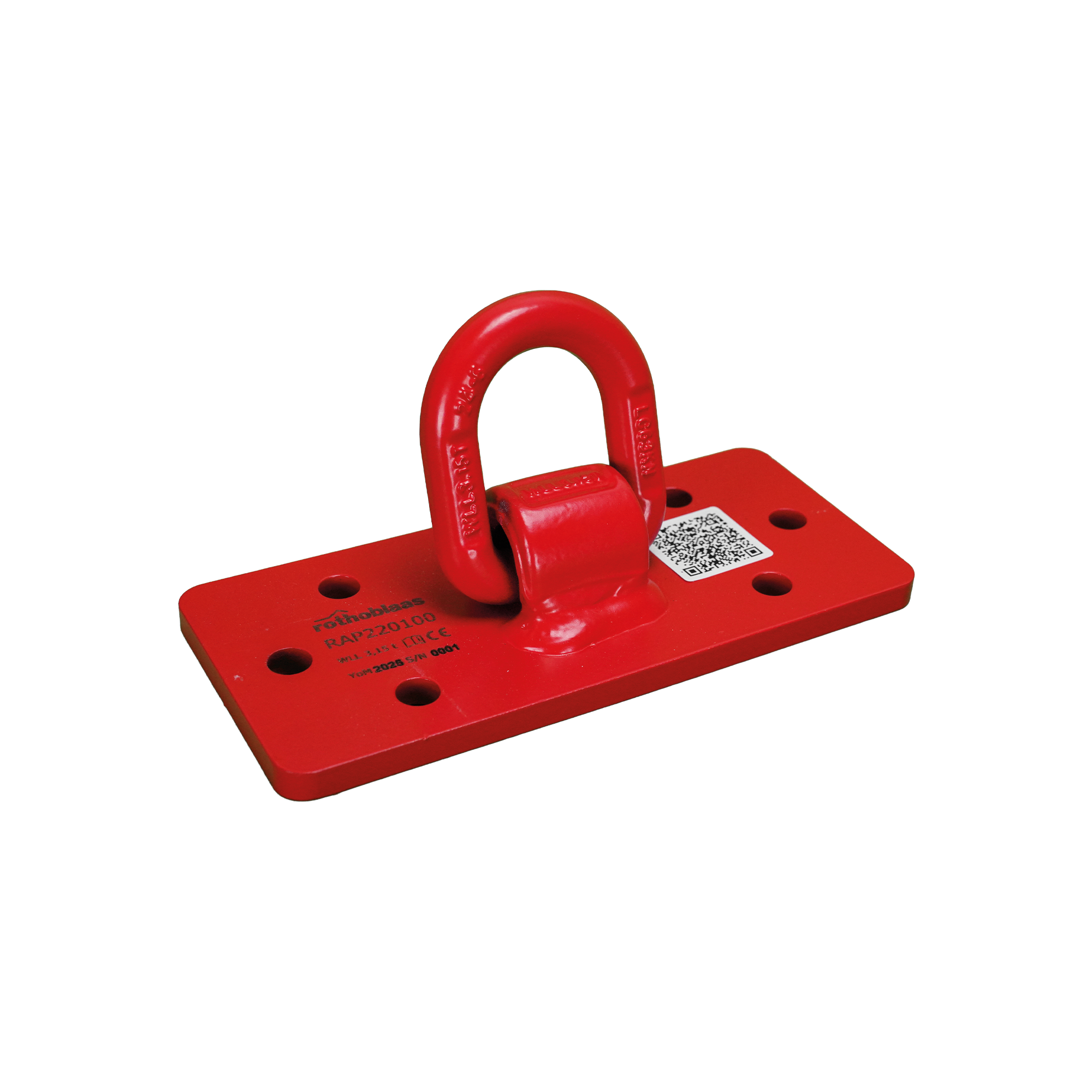

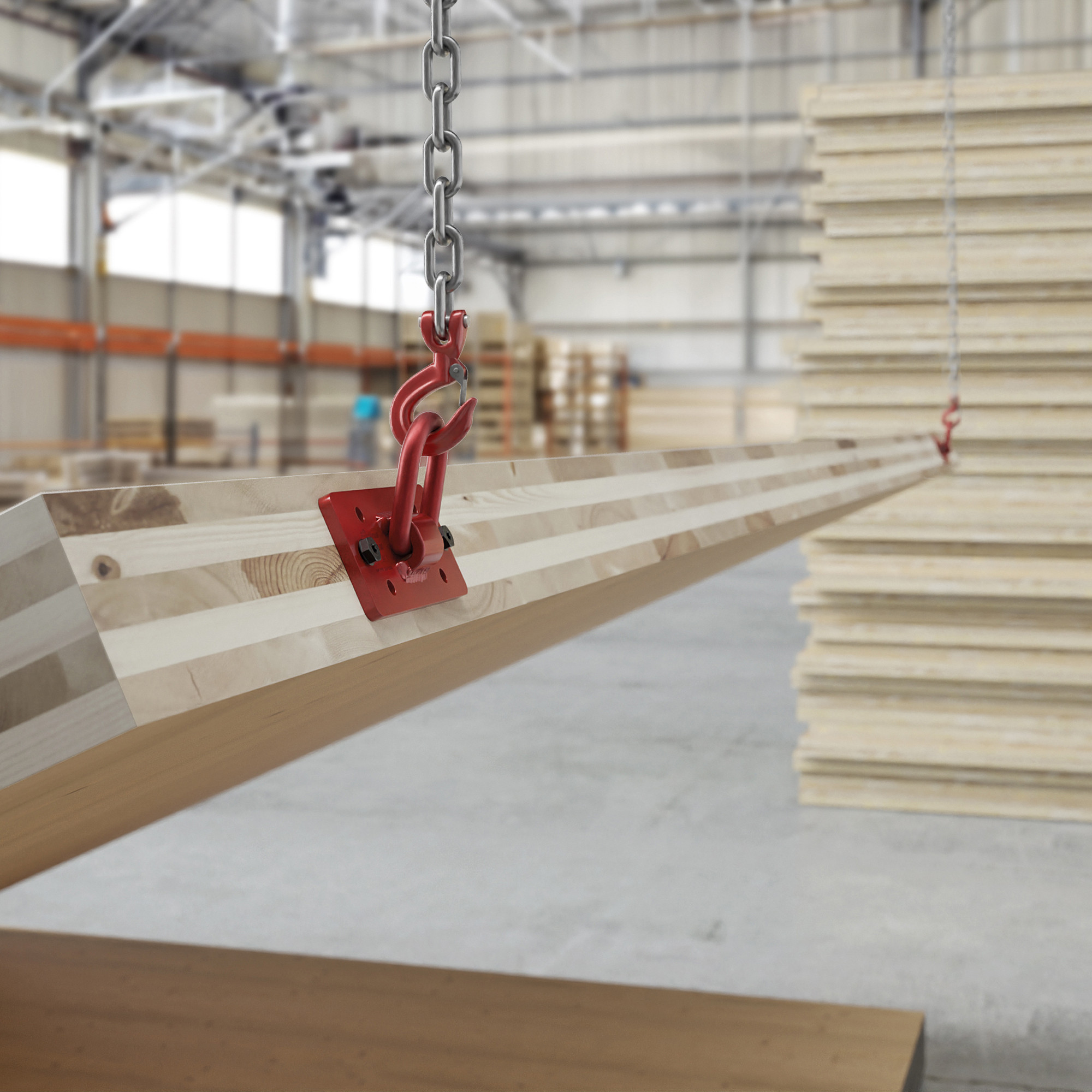

La placa de anclaje RAPTOR es el dispositivo Rothoblaas diseñado para transportar elementos de madera en la obra: elevación y transporte seguros de paneles CLT horizontales y verticales, vigas de madera laminada o maciza, paredes prefabricadas de entramado ligero y elementos estructurales nervados o modulares.
Certificada según la Directiva de Máquinas 2006/42/CE, RAPTOR garantiza una capacidad máxima de 3.150 kg para cada uno de los puntos de anclaje. Los valores de capacidad de carga se calculan según la norma EN 1995-1-1/NA de acuerdo con ETA-11/0030 con un factor de seguridad 4. El revestimiento rojo mejora la protección y la visibilidad en la obra.
La placa de anclaje se puede adaptar a configuraciones de carga muy diferentes: es eficaz tanto en tracción pura (β=0°) como en corte, con cualquier inclinación de la cadena hasta 60°. Los 6 agujeros permiten tres opciones de montaje: de 2, 4 o 6 tornillos, para adaptarse al peso y al tipo de elemento a manipular.

Contactar con el agente

Descripción
Documentación
Códigos y dimensiones
Productos relacionados

Descripción

RAPTOR: tres configuraciones de tornillos, tornillos reutilizables y capacidad de hasta 3.150 kg para la elevación de paneles CLT

RAPTOR se instala con 2, 4 o 6 tornillos del mismo tipo y longitud, colocados simétricamente en el elemento. La configuración con 6 tornillos garantiza la máxima resistencia y capacidad de carga (de hasta 3.150 kg con VGSPL11240 a β=0°); la configuración con 2 o 4 tornillos está indicada para paneles CLT y estructuras de madera más ligeras. Para el izado de cargas horizontal, la longitud eficaz de los tornillos debe ser lef ≥ 0,7 d para evitar roturas por agrietamiento.

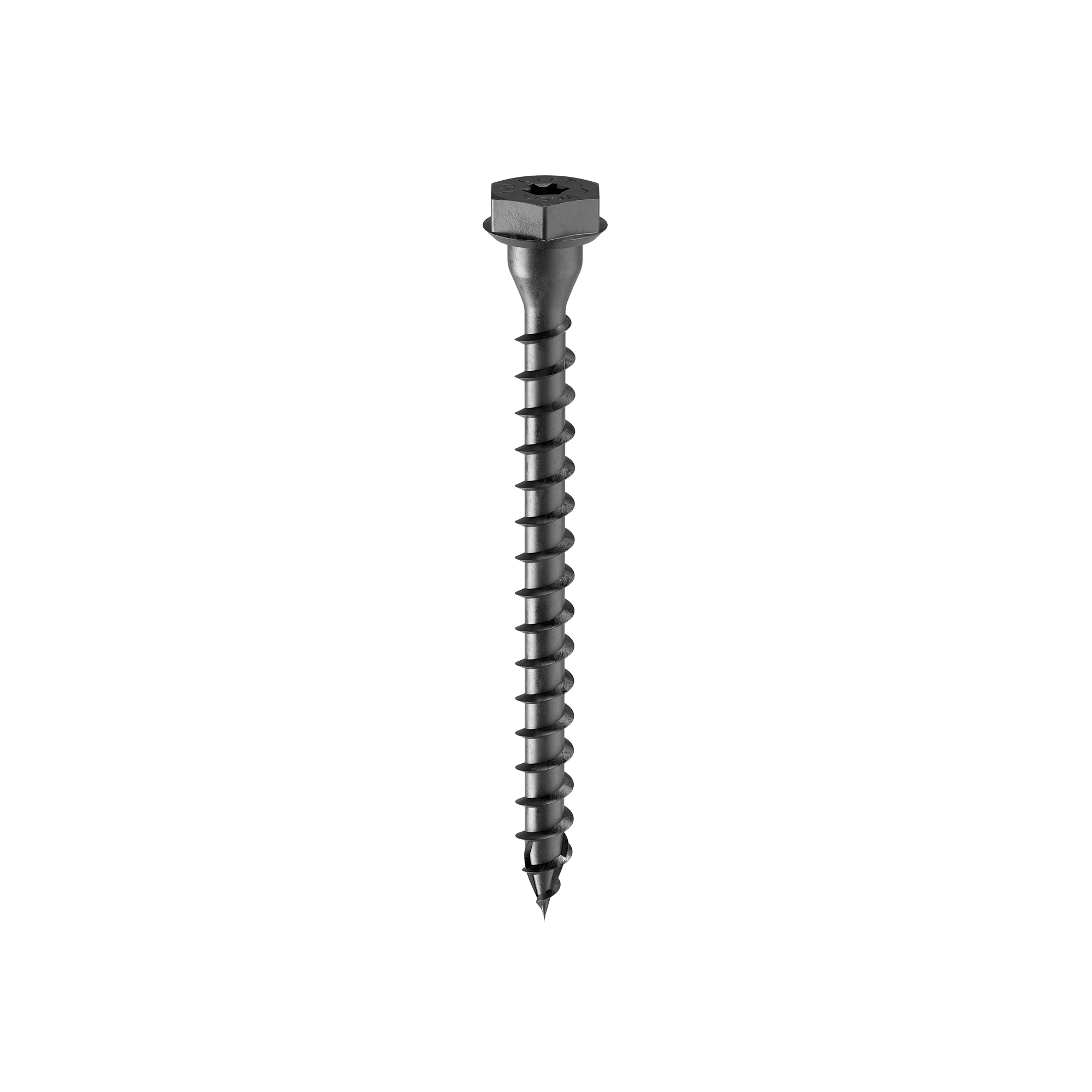

La compatibilidad con los tornillos VGSPL (reutilizables) supone una ventaja económica concreta: a diferencia de los VGS y HBS PLATE (monouso para el izado de cargas), los VGSPL se pueden recuperar una vez terminado el transporte y reutilizarse en operaciones posteriores, con lo cual se reducen los derroches y los costes de proyecto. RAPTOR se puede utilizar también como punto de anclaje temporal.
RAPTOR forma parte de la amplia gama Rothoblaas para el transporte y la elevación de elementos de madera: RAPTOR MINI, RAPTOR, RAPTOR MAXI y WASP.

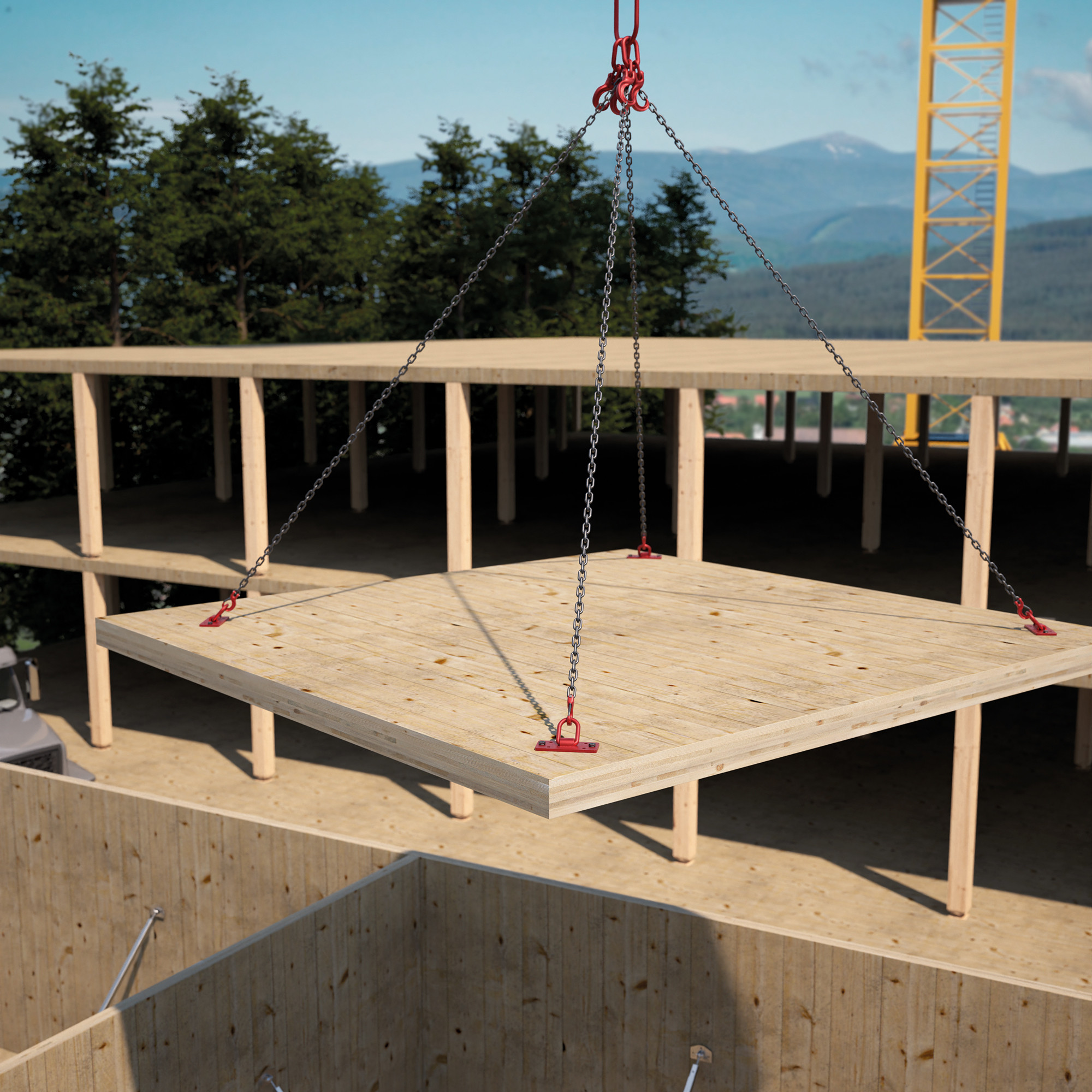

¿Cómo se elevan los paneles CLT en la obra de forma segura?

RAPTOR se fija al panel con 2, 4 o 6 tornillos del mismo tipo y longitud, colocados simétricamente, respetando las distancias mínimas a los bordes (a3,C ≥ 60 mm, a4,C ≥ 60 mm). La longitud de los tornillos debe ser al menos 0,7 veces el grosor del elemento (lef ≥ 0,7·d).

Se conecta al gancho de la grúa y se eleva con cuidado, respetando los ángulos de izado admitidos (β ≤ 60°) y la capacidad máxima indicada en la tabla. Para poner paneles CLT en posición vertical estando en posición horizontal, debe garantizarse el apoyo fijo del lado inferior. La capacidad máxima absoluta es de 3.150 kg: R'WLL no tiene que superar nunca este valor.
