RAPTOR MINI: PLACA DE ANCLAJE COMPACTA PARA TRANSPORTE ESTRUCTURAS DE MADERA EN OBRA CON MONTAJE RÁPIDO MEDIANTE 2 TORNILLOS RAPTOR MINI
Transporte de estructuras de madera rápido y eficiente: placa RAPTOR MINI con cáncamo de elevación integrado, inclinable
RAPTOR MINI es la placa de izado compacta Rothoblaas diseñada para transportar estructuras de madera durante la producción y en obra: vigas de madera maciza o laminada, paneles CLT, paredes prefabricadas de entramado ligero, soportes y columnas de madera, construcciones ligeras para cubiertas prefabricadas.

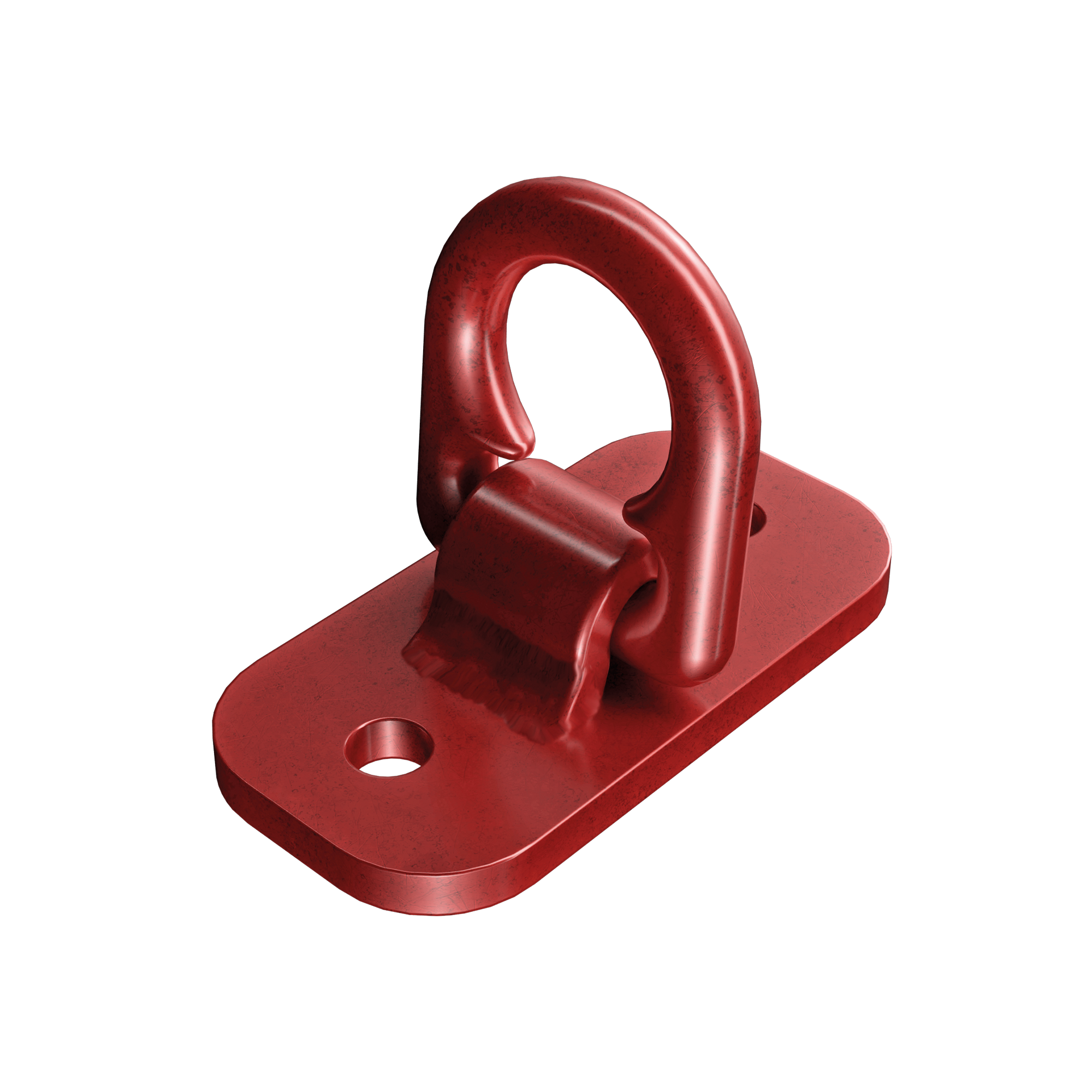

Gracias a la fijación con tan solo 2 tornillos, RAPTOR MINI se instala en unos pocos segundos, ideal para obtener la máxima eficacia tanto en los trabajos de prefabricación como en obra. El cáncamo de elevación y transporte integrado e inclinable garantiza una elevación segura y flexible, incluso en espacios reducidos en los que no se podrían utilizar placas de anclaje de mayores dimensiones.

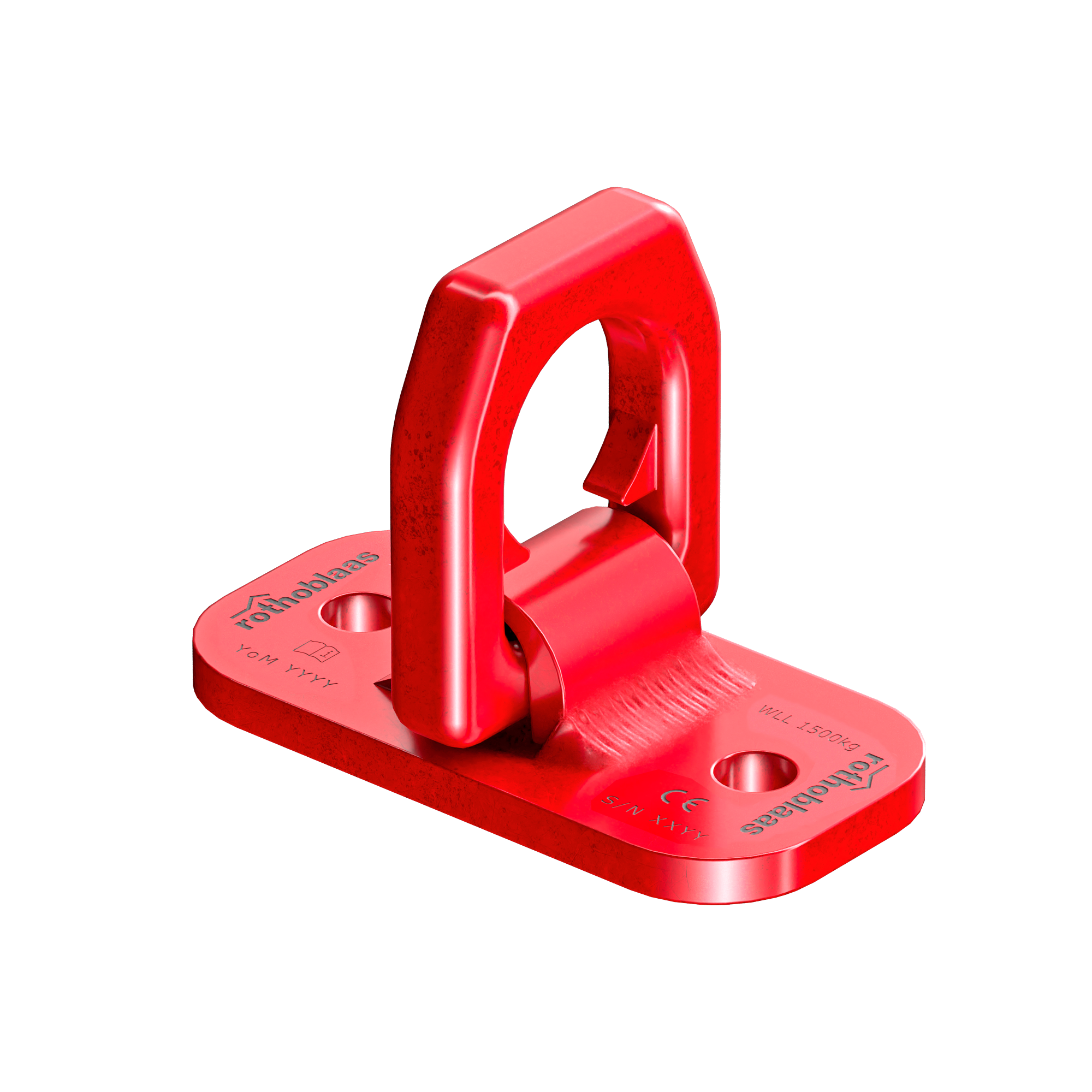

Placa de certificada según la Directiva de Máquinas 2006/42/CE con capacidad máxima de 1.500 kg. Gracias a su tamaño compacto (60×120 mm, espesor 8 mm), esta placa de anclaje es la solución ideal para estructuras de madera de peso medio y para aplicaciones en las que la rapidez de montaje y las dimensiones reducidas son fundamentales.
RAPTOR MINI: transporte e izado de cargas como vigas de madera laminada, paneles CLT y pilares de madera con tres tipos de tornillos compatibles
RAPTOR MINI es compatible con tres tipos de conectores: VGS PLATE Ø11 mm, HBS PLATE/HBS PLATE EVO Ø10 mm y VGS Ø11 mm con arandela HUS10. La compatibilidad con los tornillos VGSPL reutilizables permite recuperar las fijaciones una vez terminado el transporte de estructuras de madera, con lo cual se reducen los derroches y los costes con respecto a las soluciones de un solo uso.
Para el izado de cargas, como vigas de madera laminada y paneles CLT horizontales, la capacidad máxima con VGSPL11240 es de 1.500 kg a β=0°; la longitud eficaz de los tornillos debe ser lef ≥ 0,7·d. Para la aplicación en pilares verticales (sección mínima de 100×160 mm), con VGSPL11280 se alcanzan 535 kg. Ángulos de izado admitidos: 0°–60°.
¿Cómo se utiliza la placa de anclaje RAPTOR MINI para transportar paredes de entramado ligero y pilares de madera en obra?

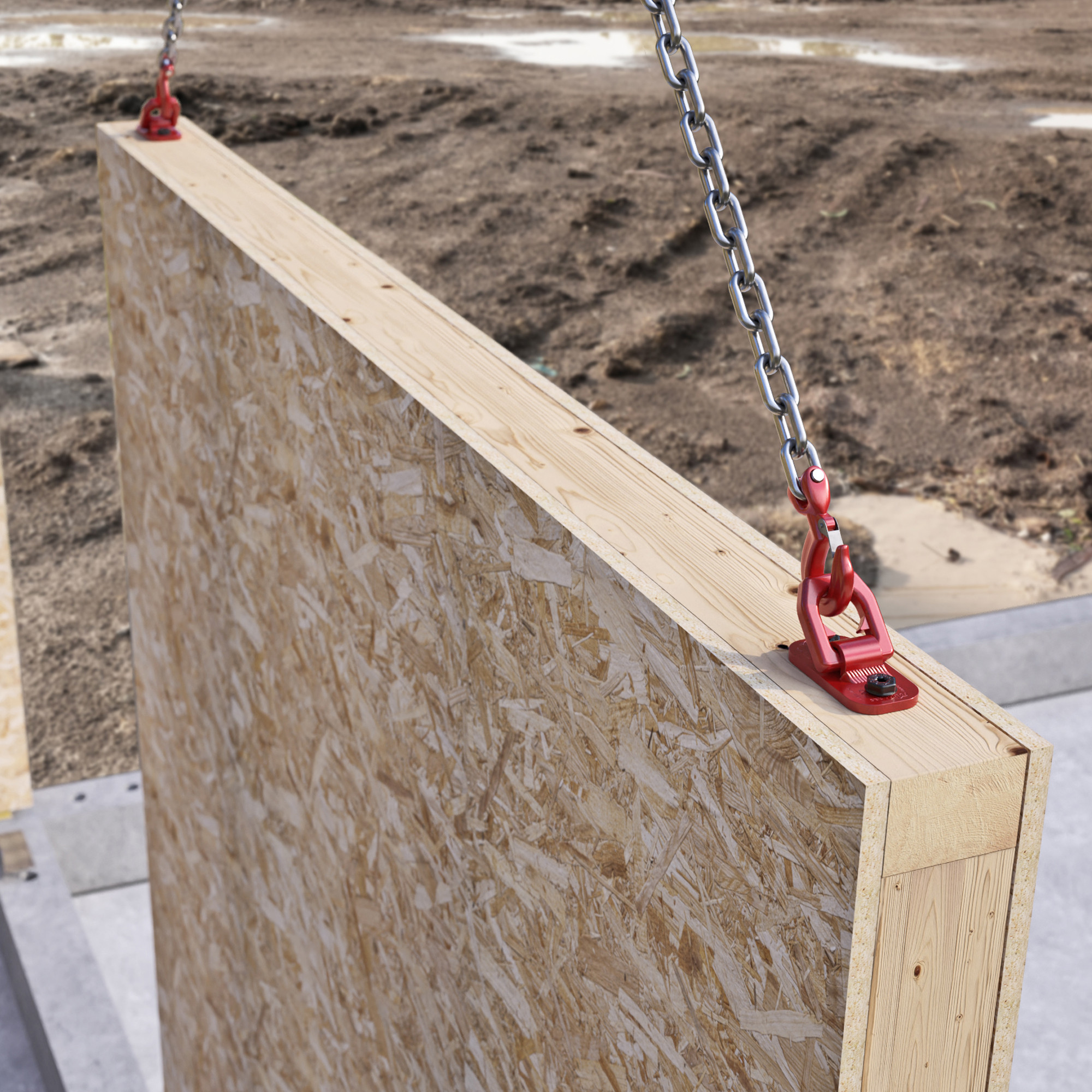

RAPTOR MINI se fija con 2 tornillos del mismo tipo y longitud, respetando las distancias mínimas a los bordes. Para entramado ligero de madera (espesor mínimo de 100 mm): a3,C ≥ 100 mm. La longitud de los tornillos debe ser al menos 0,7 veces el grosor del elemento (lef ≥ 0,7·d).

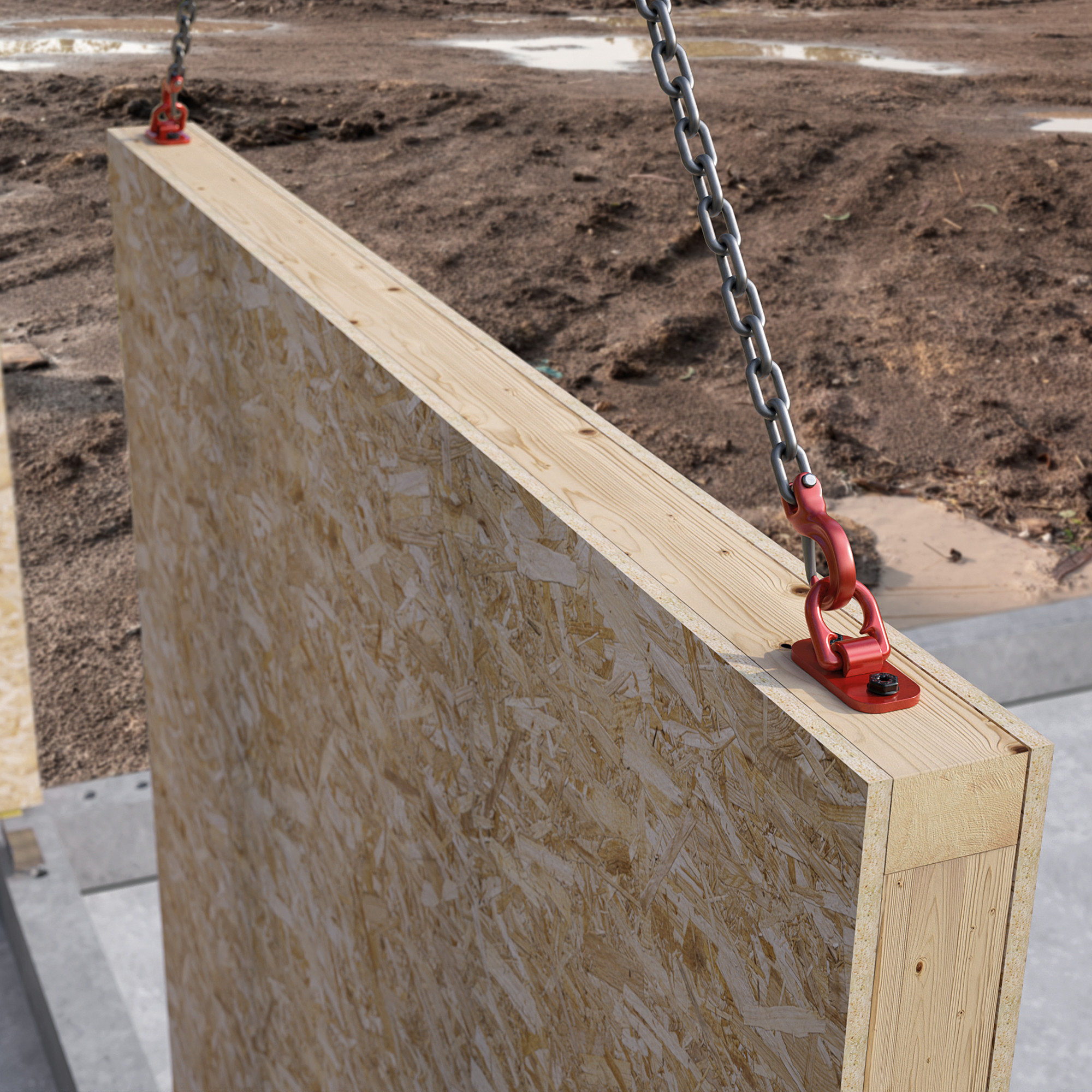

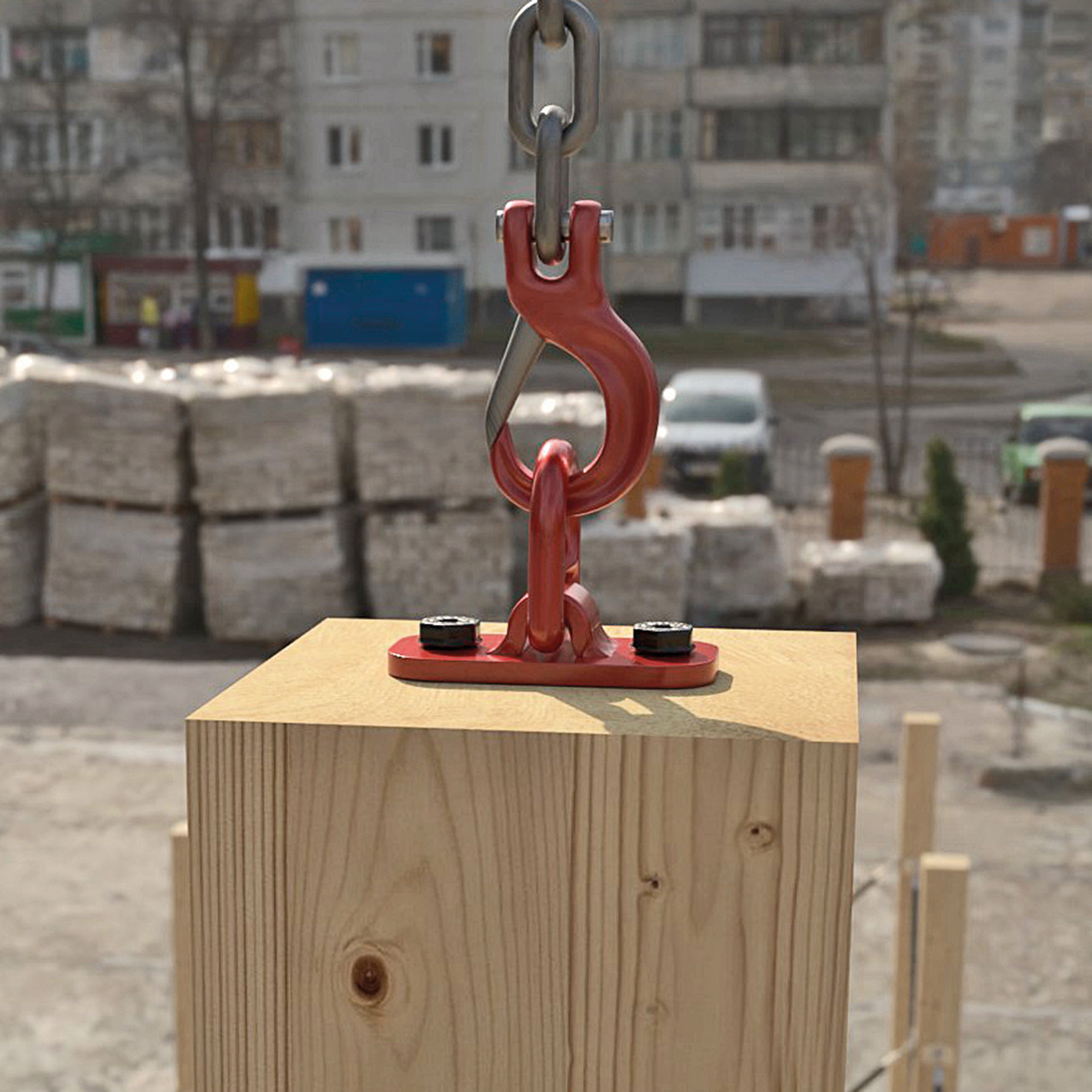

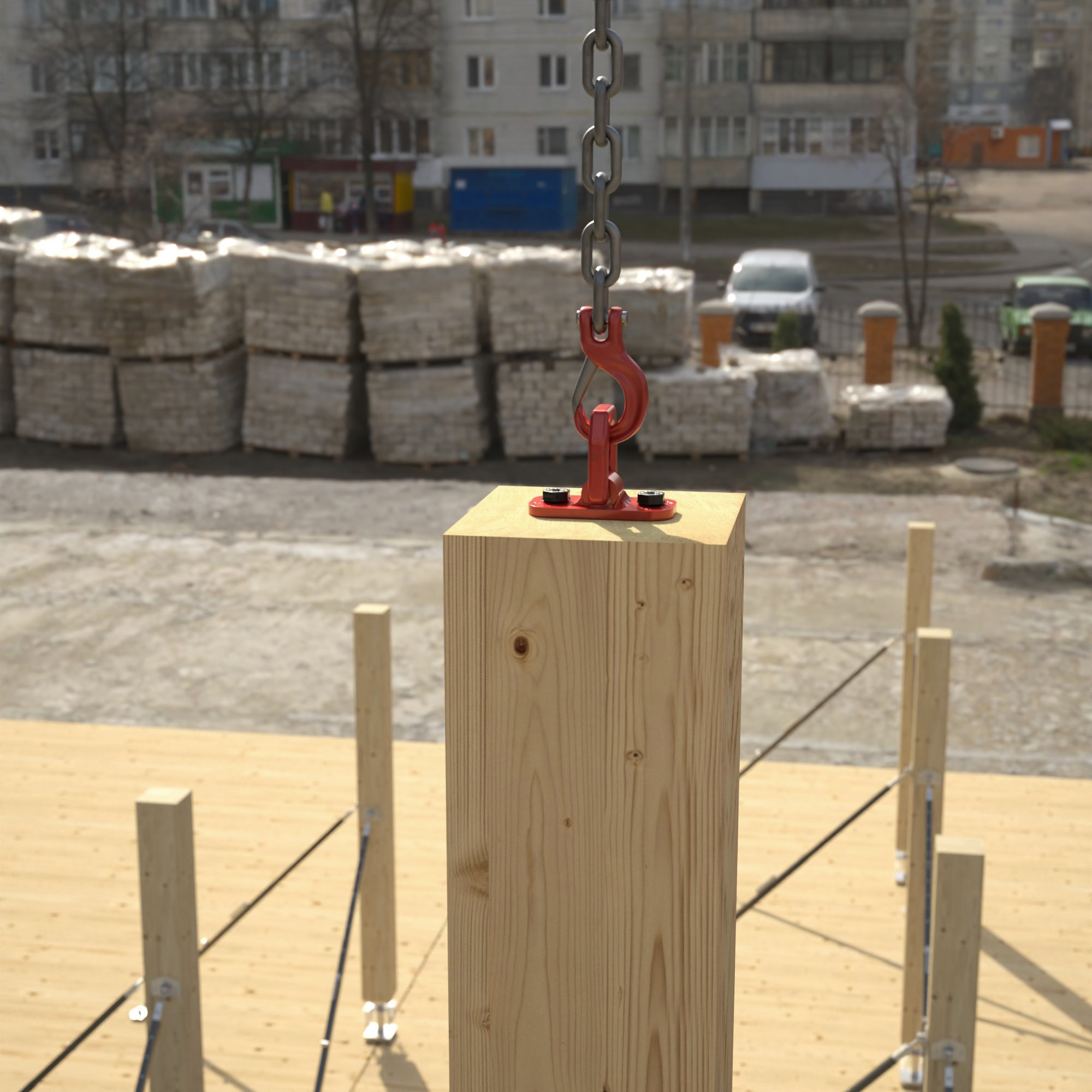

El cáncamo de elevación integrado, inclinable, se fija al gancho de la grúa y permite el izado de cargas con ángulos de hasta 60°. Gracias a sus dimensiones reducidas (60×120 mm), la placa de anclaje RAPTOR MINI se puede utilizar también en espacios reducidos y para el transporte de pilares de madera verticales (sección mínima 100×160 mm) — aplicación específica no prevista por la placa RAPTOR estándar.
Documentación
-
Ficha técnica
-
CAD Files
-
Instrucciones y criterios para la reutilización en los sistemas de elevación
-
Manual de instalación
