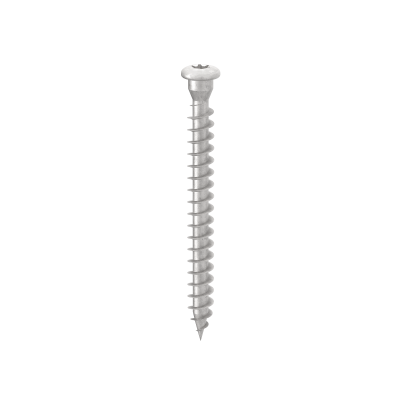

TORNILLO DE CABEZA REDONDA PARA PLACAS
LBS EVO
New

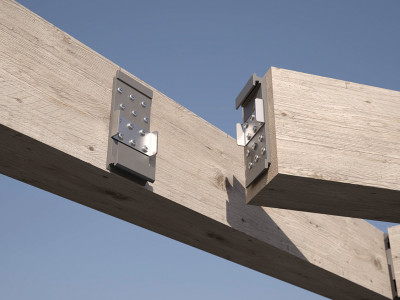

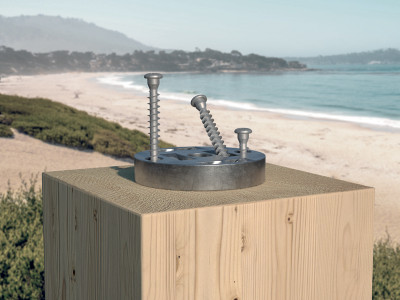

LBS versión EVO diseñado para uniones acero-madera en exteriores. El efecto de encastre con el agujero de la placa garantiza excelentes prestaciones estáticas.
La clase de resistencia a la corrosión atmosférica (C4) del revestimiento C4 EVO ha sido ensayada por el Research Institutes of Sweden - RISE. Revestimiento adecuado para su uso en aplicaciones en maderas con un nivel de acidez (pH) superior a 4, como abeto, alerce y pino (véase pág. 314).
Calculable de acuerdo con Eurocódigo 5 en la condición de uniones acero-madera con placa gruesa, también con elementos metálicos delgados. Excelentes valores de resistencia al corte.
Documentación
Ficha técnica
|
|
|---|---|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certification ETA
|
|
| Declaración de prestaciones (DOP) | Descargar |
CAD Files
|
|
BIM.ifc File
|
|
BIM.rfa File
|
LBS EVO
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|---|---|
| LBSEVO540 | - | 5 | 40 | 36 | 0.2 | 1 9/16'' | 1 7/16'' | TX20 | 500 |
| LBSEVO550 | - | 5 | 50 | 46 | 0.2 | 1 15/16'' | 1 13/16'' | TX20 | 200 |
| LBSEVO560 | - | 5 | 60 | 56 | 0.2 | 2 3/8'' | 2 3/16'' | TX20 | 200 |
| LBSEVO570 | - | 5 | 70 | 66 | 0.2 | 2 3/4'' | 2 5/8'' | TX20 | 200 |
| LBSEVO780 | - | 7 | 80 | 75 | 0.28 | 3 1/8'' | 2 15/16'' | TX30 | 100 |
| LBSEVO7100 | - | 7 | 100 | 95 | 0.28 | 4'' | 3 3/4'' | TX30 | 100 |
