CONECTOR OCULTO DE CONEXIÓN MADERA-MADERA
LOCK T MINI

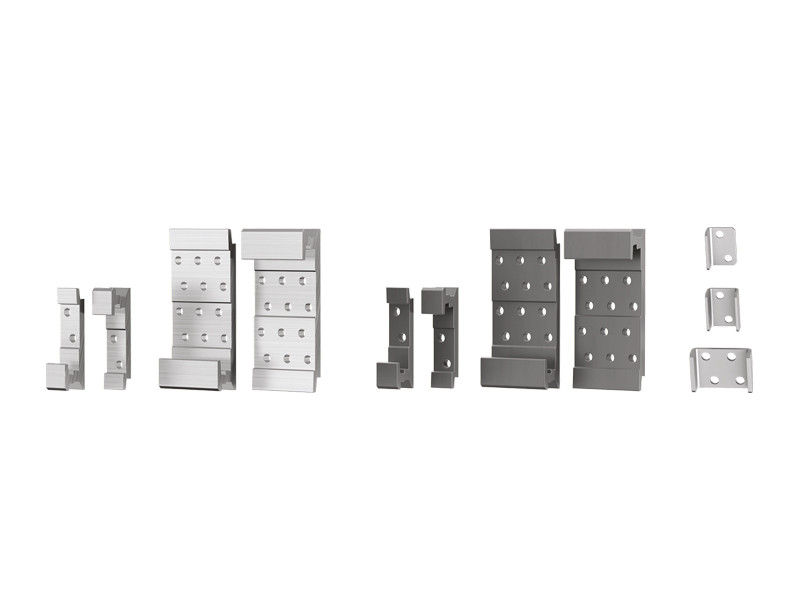

LOCK T MINI es la innovadora placa de conexión para uniones madera-madera completamente ocultas.

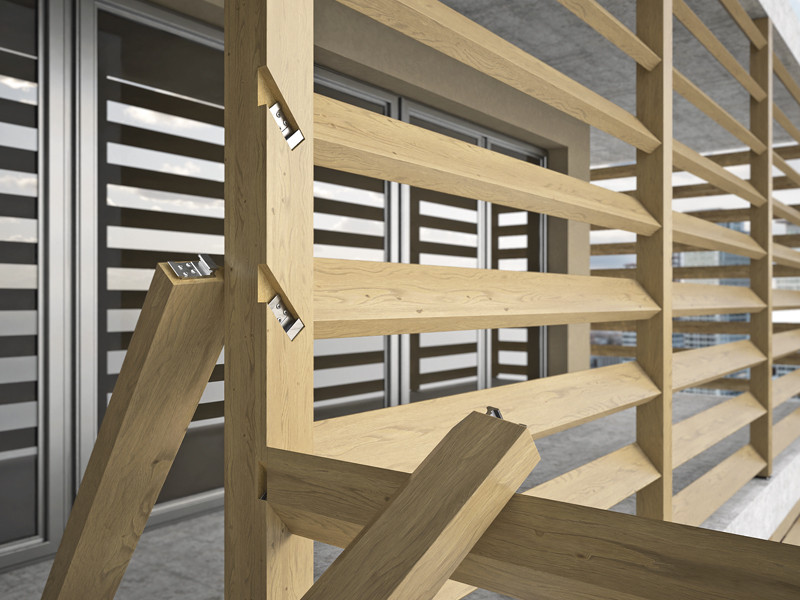

Fácil de desmontar, es ideal para realizar pequeñas estructuras temporales y se puede utilizar oculto también con elementos de sección reducida.
Óptima para pequeñas estructuras, cenadores y decoraciones, tanto en interiores como en exteriores.
Video
**LOCK T MINI: POTENTE, FIABLE, DESMONTABLE, IDEAL PARA AMBIENTES AGRESIVOS. **

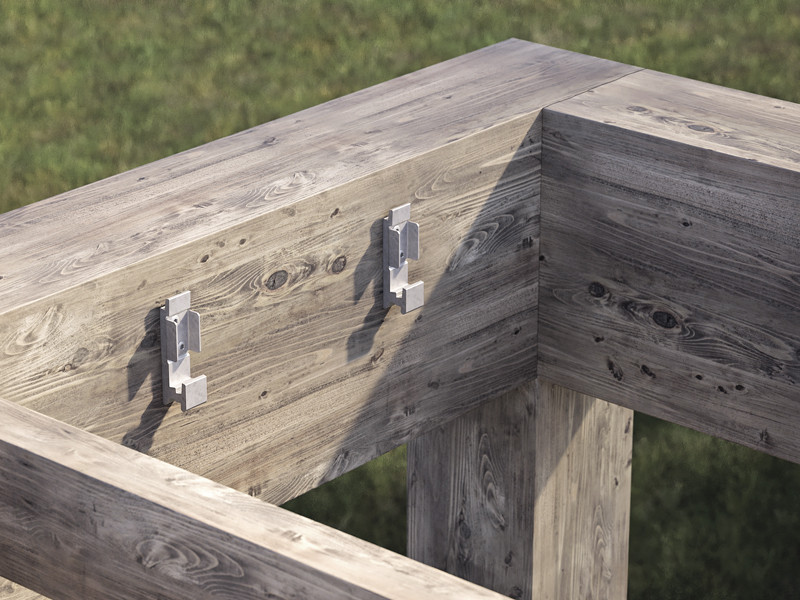

LOCK T MINI es una placa perforada tridimensional de aleación de aluminio. Ofrece una óptima tolerancia de montaje y se puede colocar en múltiples configuraciones: con fresado en el elemento principal o en la viga secundaria para una instalación oculta, o bien sin cortes especiales para una instalación a vista.
La placa de conexión para uniones madera-madera LOCK T MINI está disponible en dos versiones: estándar o EVO, pintada en un exclusivo color negro grafito. Ambas versiones se pueden utilizar con tornillos en tres acabados: de acero inoxidable martensítico, de acero al carbono y con revestimiento C4 EVO. La perfecta combinación de conector y tornillo permite satisfacer todas las exigencias de fijación, por ejemplo, en ambientes agresivos o con maderas agresivas con elevado contenido de taninos, como castaño y roble.
Las placas de bloqueo lateral LOCK STOP y el tornillo antiextracción vertical permiten obtener, en cada configuración, resistencias certificadas en todas las direcciones.
La unión con fresado en el elemento principal permite cumplir con los requisitos de resistencia al fuego.
Gracias a que se fija con un único tipo de tornillo, LOCK T MINI es fácil y rápido de instalar. Las dos partes del conector se pueden preinstalar en los elementos de madera, con lo cual no es necesario realizar fijaciones en las obras.
Documentación
Ficha técnica | |
---|---|
LOCK: Elección del conector y guía para la durabilidad | |
Ficha técnica USA 🇺🇸 | |
Certification ETA | |
Declaración de prestaciones (DOP) | Descargar |
CAD Files | |
BIM.ifc File | |
BIM.rfa File | |
LOCK Calculator – Spreadsheet according to Eurocode 1995 | |
LOCK Calculator – Spreadsheet according to NDS (USA building code) |

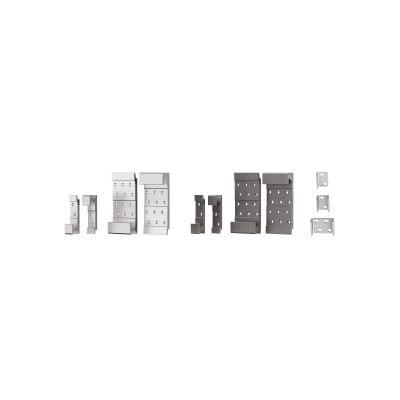

LOCK T MINI
CÓDIGO | B
[mm]
|
H
[mm]
|
P
[mm]
|
unid. |
---|---|---|---|---|
LOCKT1880 | 17.5 | 80 | 20 | 50 |
LOCKT3580 | 35 | 80 | 20 | 50 |
LOCKT35100 | 35 | 100 | 20 | 50 |
LOCKT35120 | 35 | 120 | 20 | 25 |
LOCKT53120 | 52.5 | 120 | 20 | 25 |
LOCK T MINI EVO
CÓDIGO | B
[mm]
|
H
[mm]
|
P
[mm]
|
unid. |
---|---|---|---|---|
LOCKTEVO1880 | 17.5 | 80 | 20 | 50 |
LOCKTEVO3580 | 35 | 80 | 20 | 50 |
LOCKTEVO35100 | 35 | 100 | 20 | 50 |
LOCKTEVO35120 | 35 | 120 | 20 | 25 |
LOCKTEVO53120 | 52.5 | 120 | 20 | 25 |
LOCK STOP
CÓDIGO | B
[mm]
|
H
[mm]
|
P
[mm]
|
s
[mm]
|
unid. |
---|---|---|---|---|---|
LOCKSTOP5 | 19 | 27.5 | 13 | 1.5 | 100 |
LOCKSTOP5U | 21.5 | 27.5 | 13 | 1.5 | 50 |
LOCKSTOP35 | 41 | 28.5 | 13 | 2.5 | 50 |
Specifications
Suministro y colocación de conector oculto de conexión madera-madera, tipo LOCK T MINI.
Marcado CE conforme con ETA 19/0831
Campos de aplicación:
– Uniones madera-madera
Material:
– Placa perforada tridimensional de aleación de aluminio
Geometría:
Angular: :
– H (mm) = :
– Placa base (mm) = :
– Espesor (mm) = :
Indicaciones para la colocación y prestaciones mecánicas según lo declarado en las fichas técnicas del producto y lo previsto en los documentos técnicos del proyecto.
