CONECTORES PARA VIGAS DE MADERA Y PANELES
RADIAL

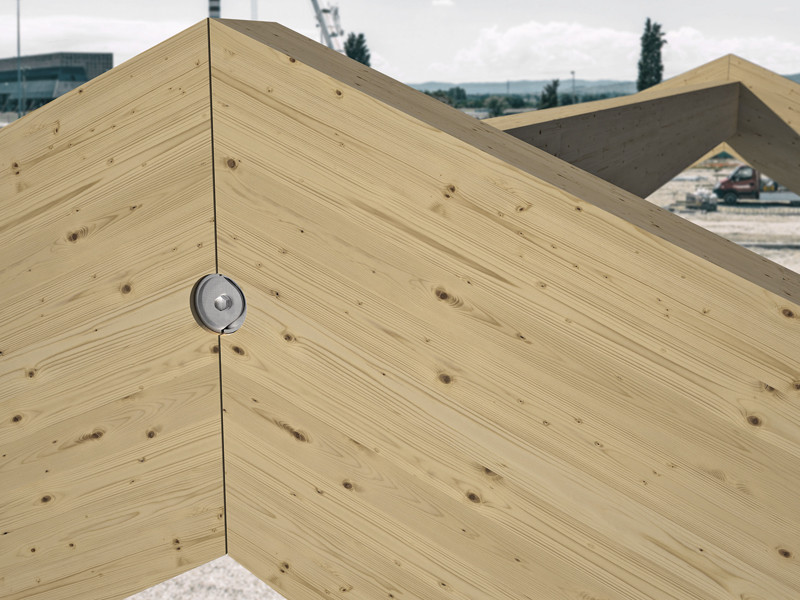

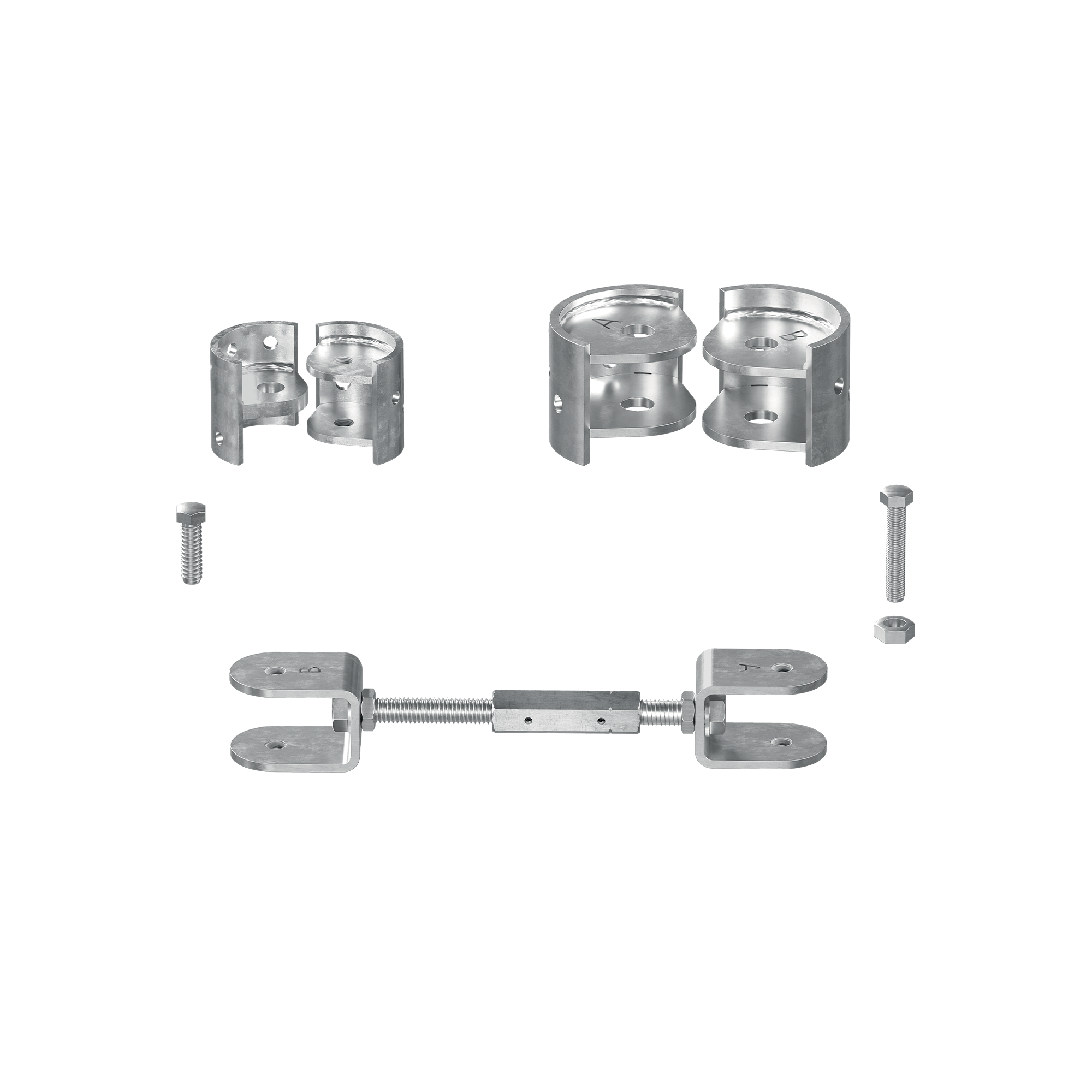

Entre los conectores para vigas de madera y paneles a la vanguardia, encontramos RADIAL, ideal para la prefabricación y el desmontaje.
Las dos placas semicirculares se pueden instalar en la fábrica, con lo cual el montaje en la obra se limita simplemente a fijar unos pocos pernos. También el desmontaje de la conexión es rápido y sencillo.
CARACTERÍSTICAS
La solución patentada RADIAL transforma radicalmente el proceso de montaje en la obra gracias a la preinstalación de los conectores en la fábrica. Este enfoque reduce considerablemente los tiempos de instalación in situ, ya que solo hay que colocar unos pocos pernos de acero. RADIAL no solo garantiza la máxima fiabilidad en la colocación, sino que también ofrece la posibilidad de un desmontaje rápido y sencillo, con lo cual facilita las operaciones de mantenimiento y reconfiguración de los espacios.

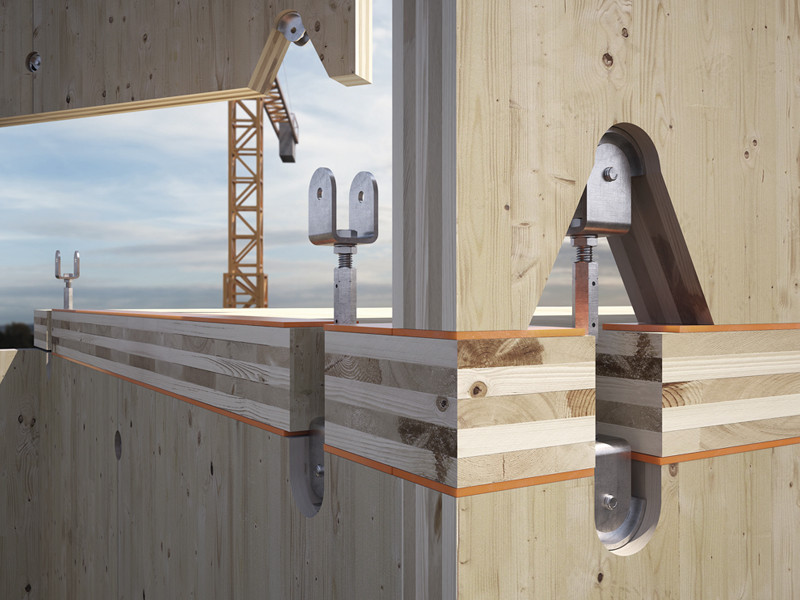

El uso de componentes RADIALKIT permite realizar conexiones de tracción con una elevada tolerancia de instalación. Estas conexiones, al quedar completamente ocultas en el espesor de la pared, mantienen la estética y la integridad estructural y garantizan la máxima seguridad contra incendios.

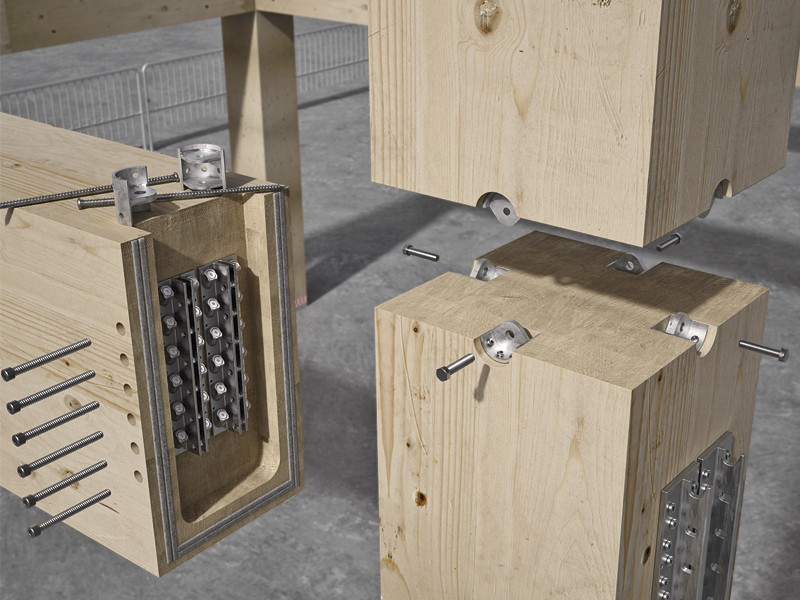

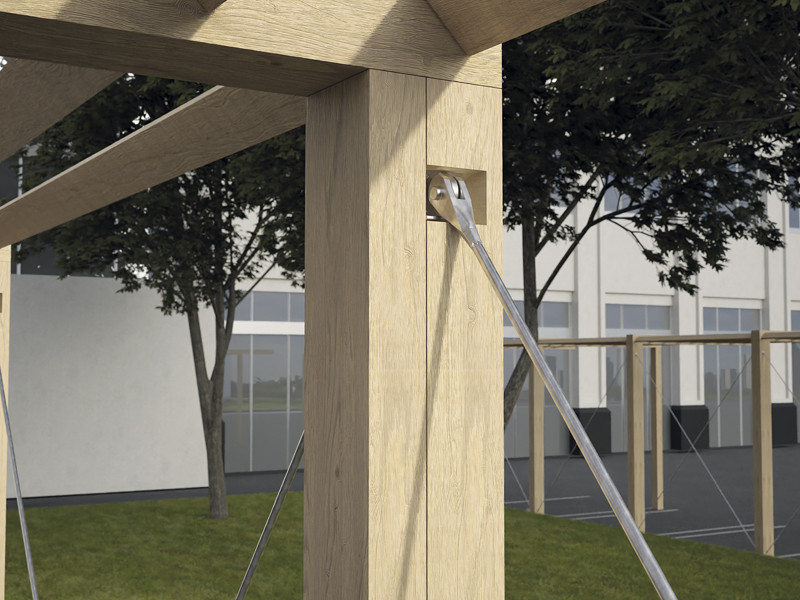

Con el sistema RADIAL es posible crear conexiones robustas y fiables en paredes, vigas y pilares. Es perfecto para su uso en estructuras híbridas madera-acero, incluidas aplicaciones más complejas, como vigas Gerber y uniones articuladas.
A diferencia de otros conectores para vigas de madera y paneles, RADIAL es óptimo para construir edificios modulares prefabricados. Al quedar perfectamente integrado en la estructura, no tiene ningún impacto visual y permite mantener las líneas limpias y las estructuras de diseño simple, típicas de la arquitectura modular contemporánea.
Los conectores RADIAL se fabrican en acero al carbono S355 con un tratamiento superficial Fe/Zn12c, elegido por sus excepcionales propiedades de resistencia y duración.
CAMPOS DE APLICACIÓN
RADIAL se adapta perfectamente a cualquier configuración estructural y es ideal para:
- Conexiones entre paneles de CLT o LVL que garantizan resistencia en todas las direcciones.
- Conexiones articuladas para vigas de madera laminada.
- Sistemas de construcción altamente prefabricados y fácil de desmontar.
RADIAL se ha diseñado para su aplicación en:
- Paredes y forjados de CLT y LVL.
- Vigas o pilares de madera maciza, madera laminada o LVL.
Documentación
Ficha técnica | |
---|---|
Certification ETA | |
CAD Files | |
BIM.ifc File | |
BIM.rfa File |

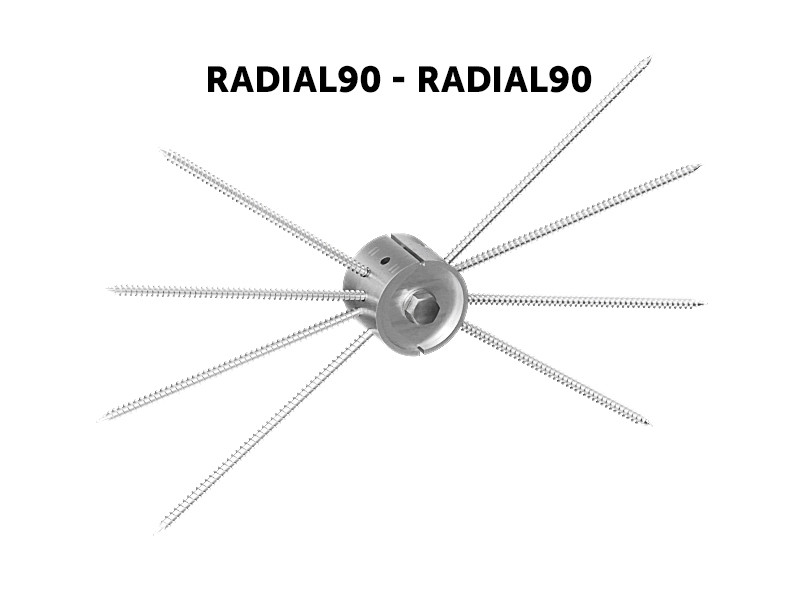

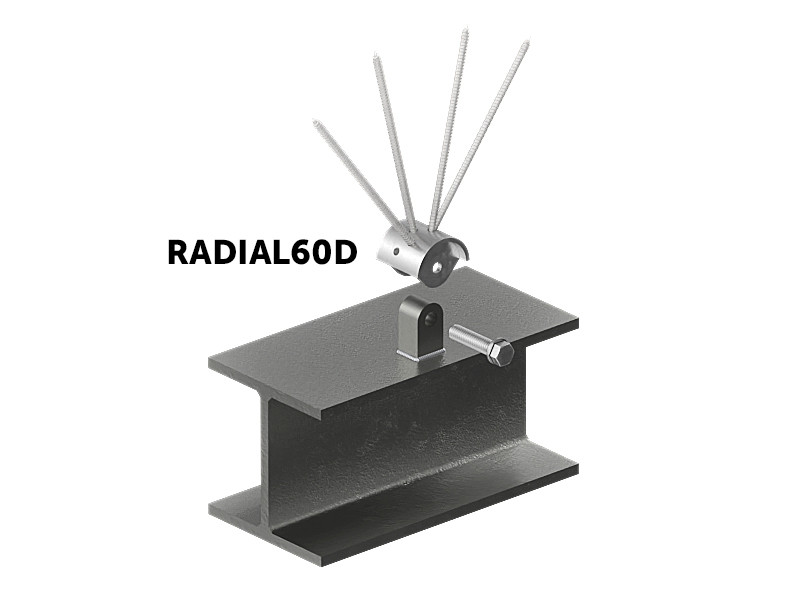

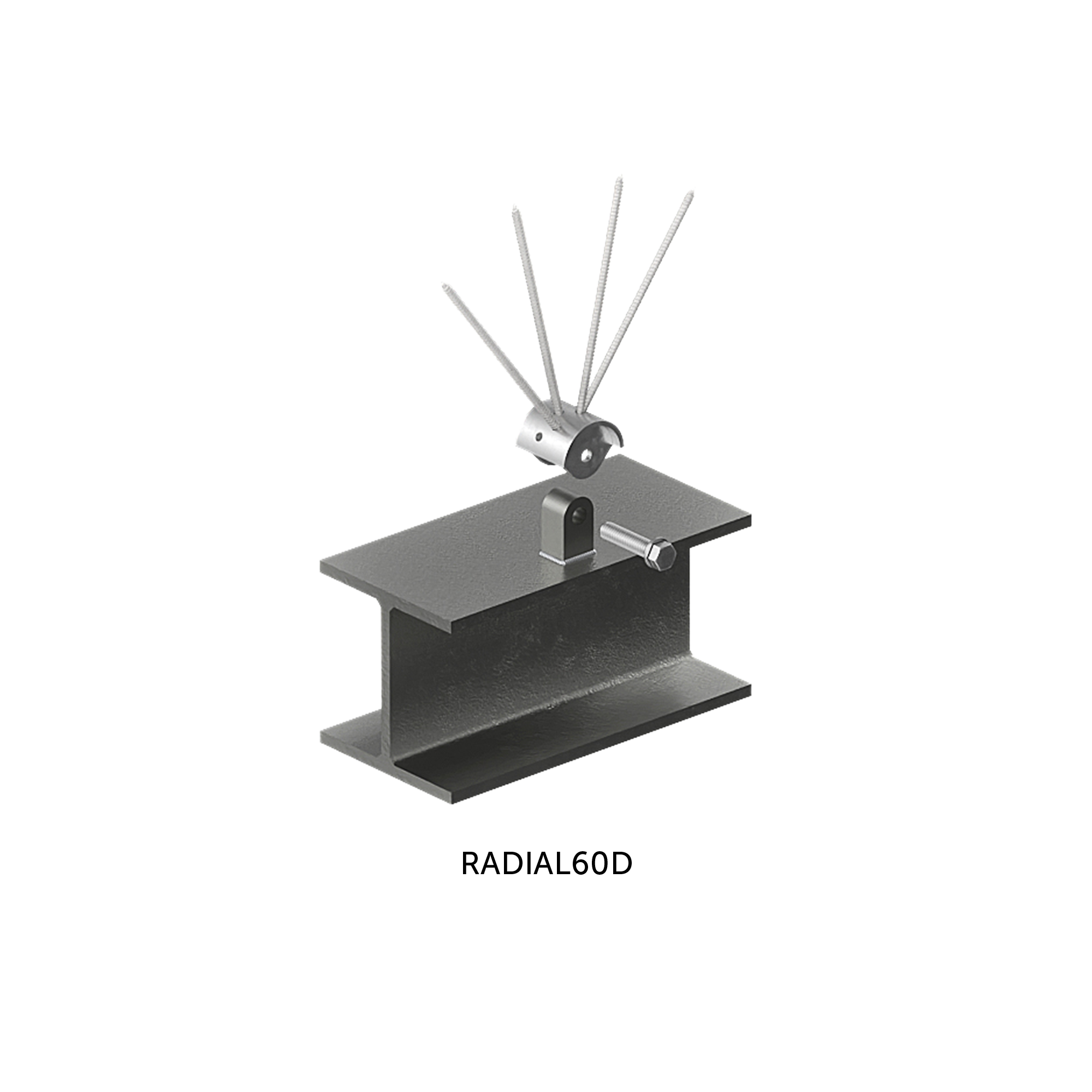

RADIAL
CÓDIGO | B
[mm]
|
P
[mm]
|
H
[mm]
|
unid. | |
---|---|---|---|---|---|

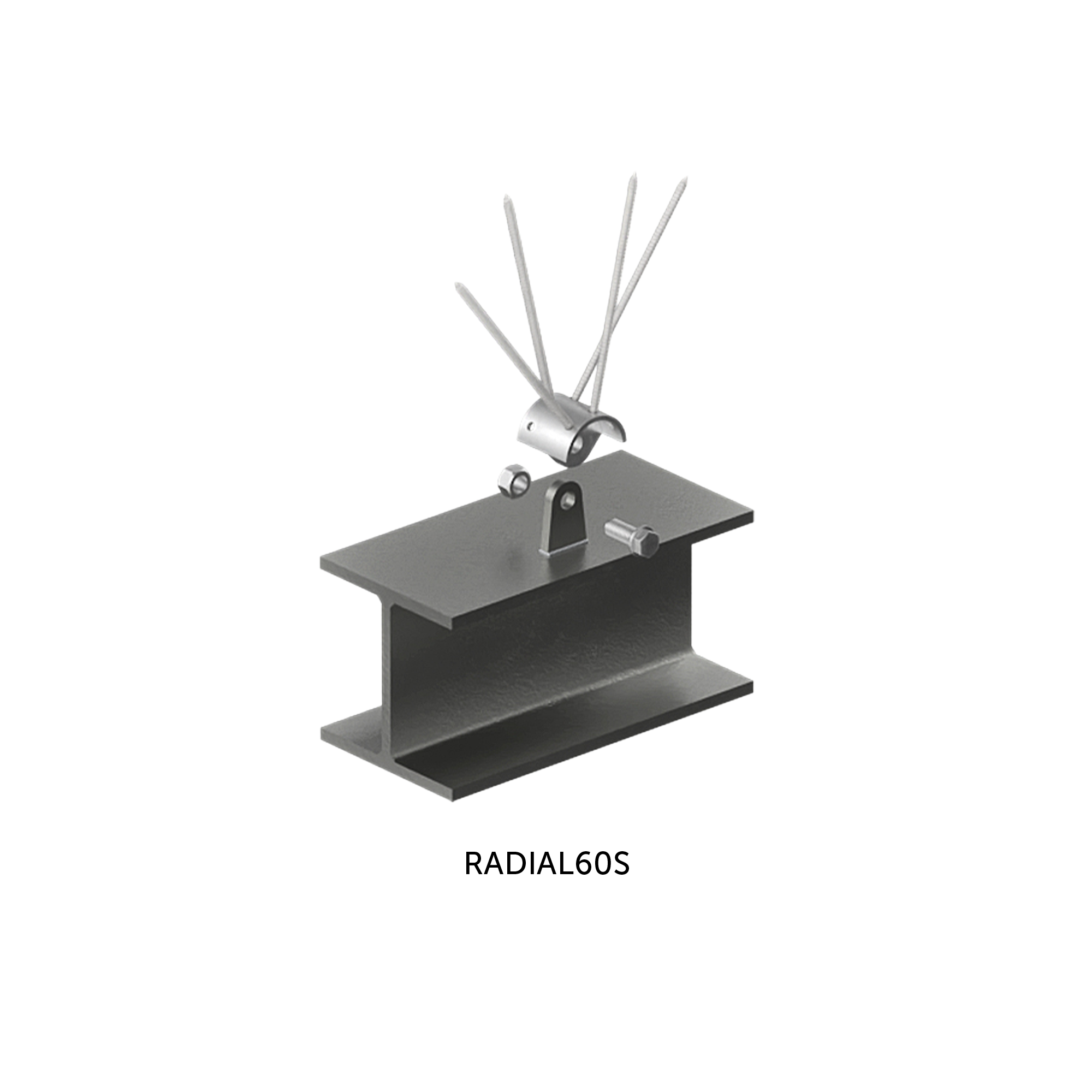

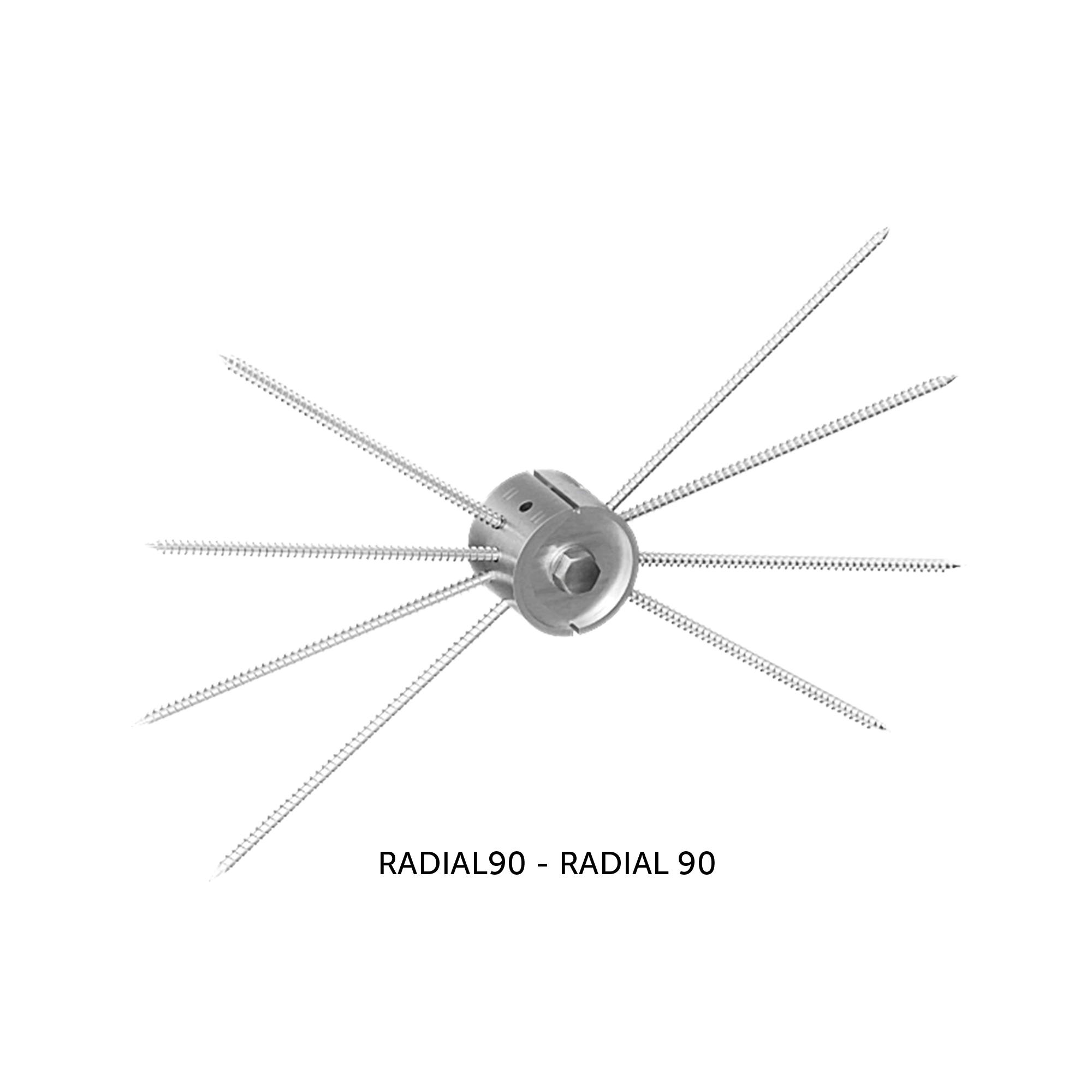

RADIAL90 | New | 90 | 65 | 74 | 10 |

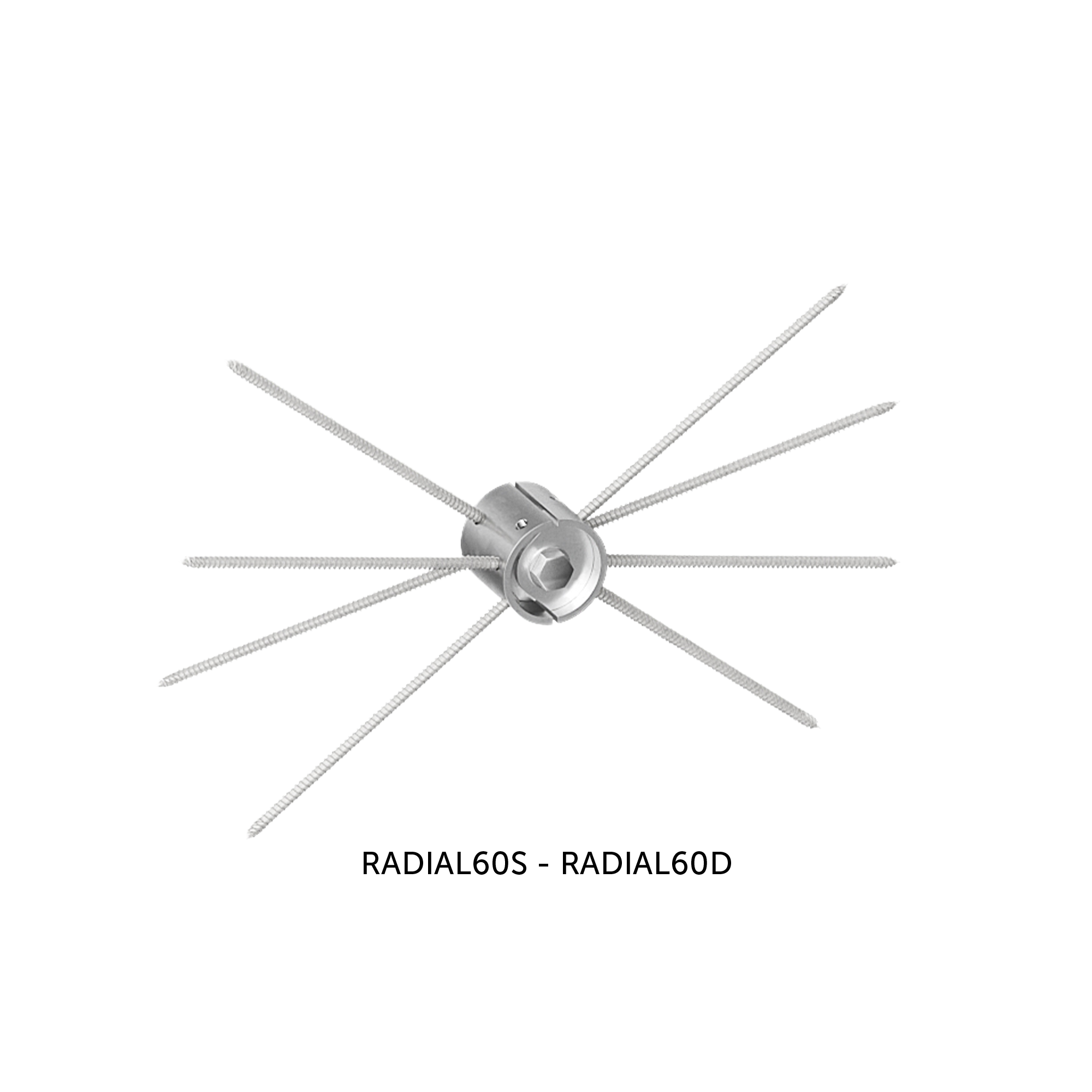

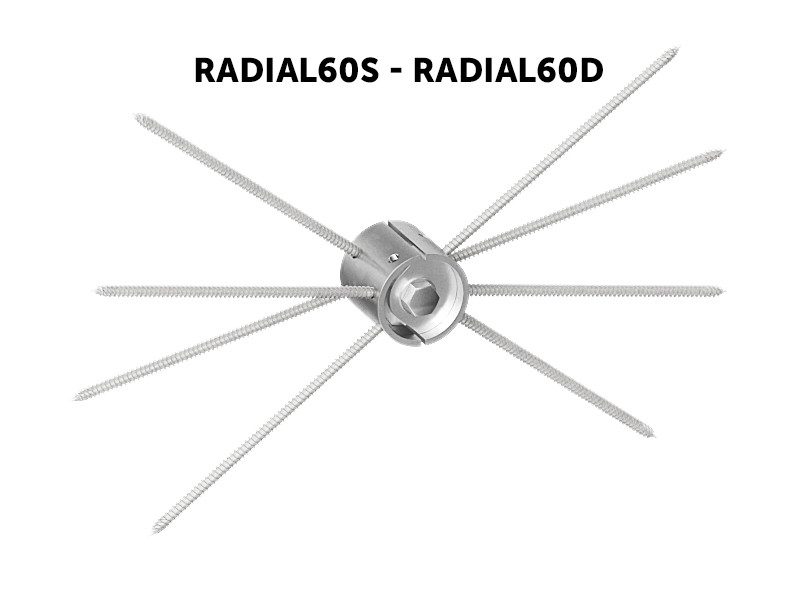

RADIAL60D | New | 60 | 55 | 49 | 10 |

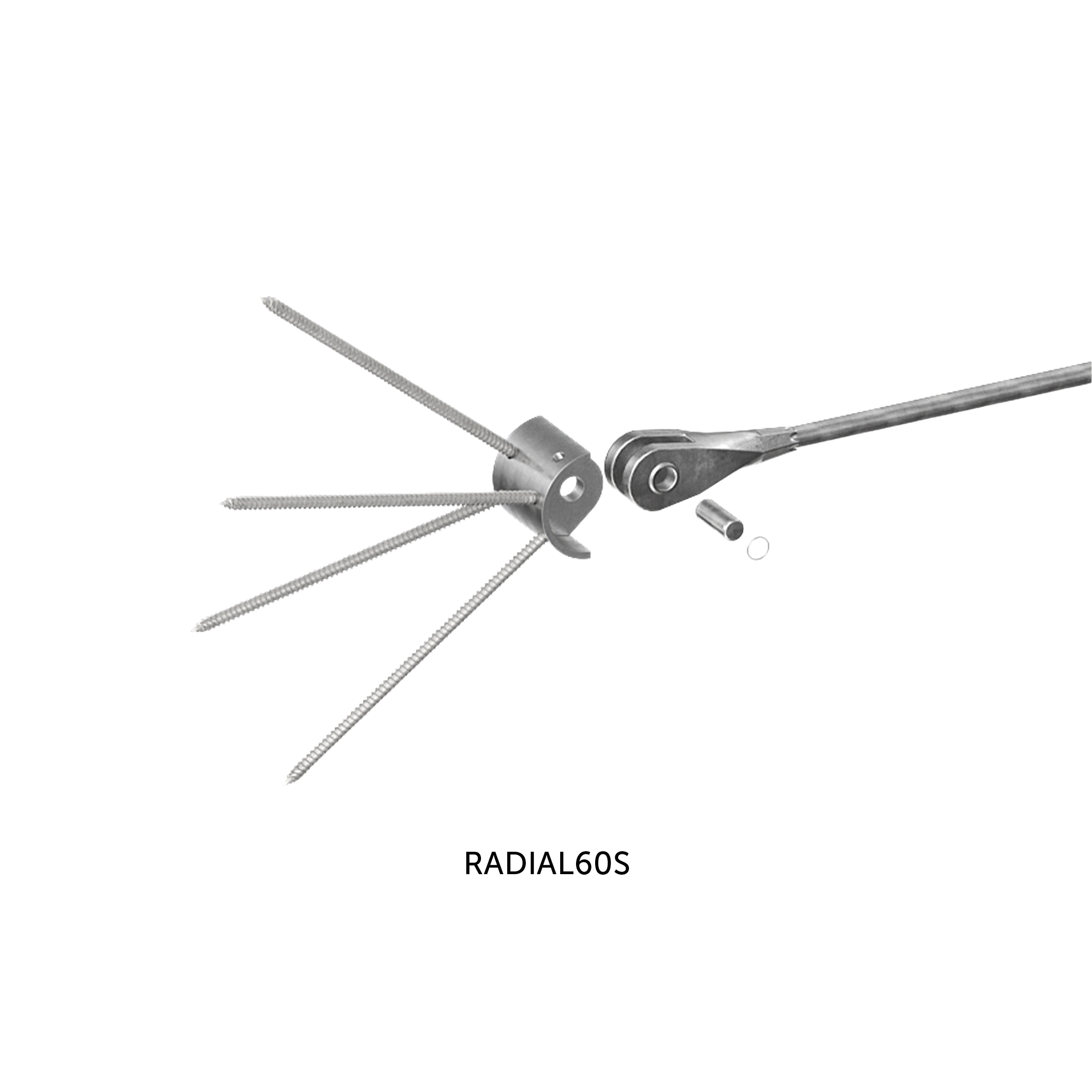

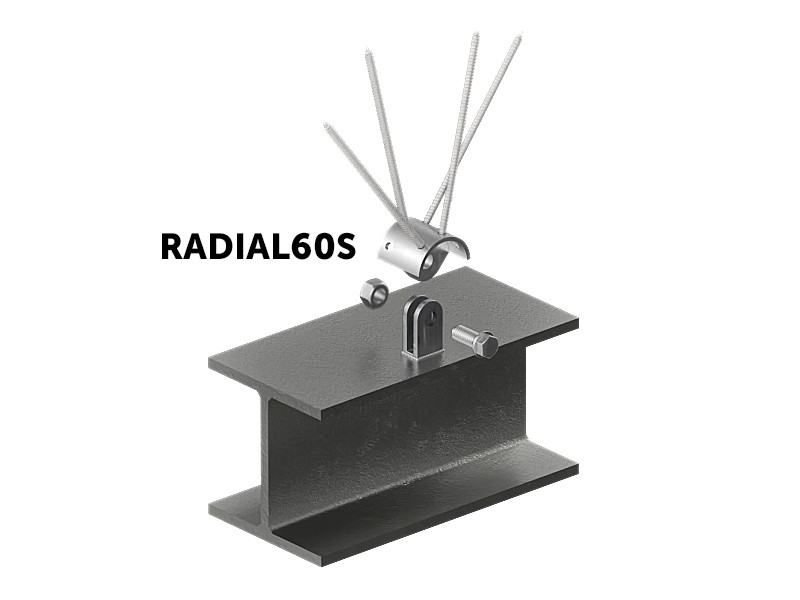

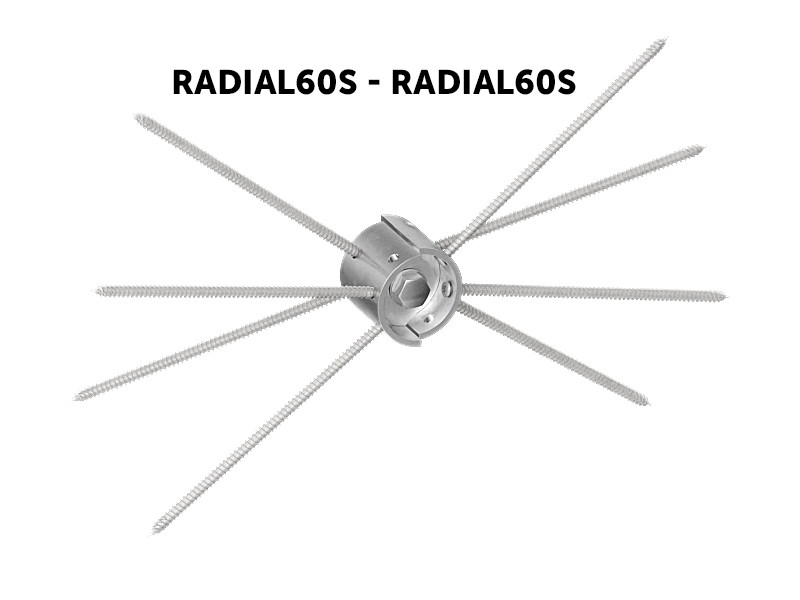

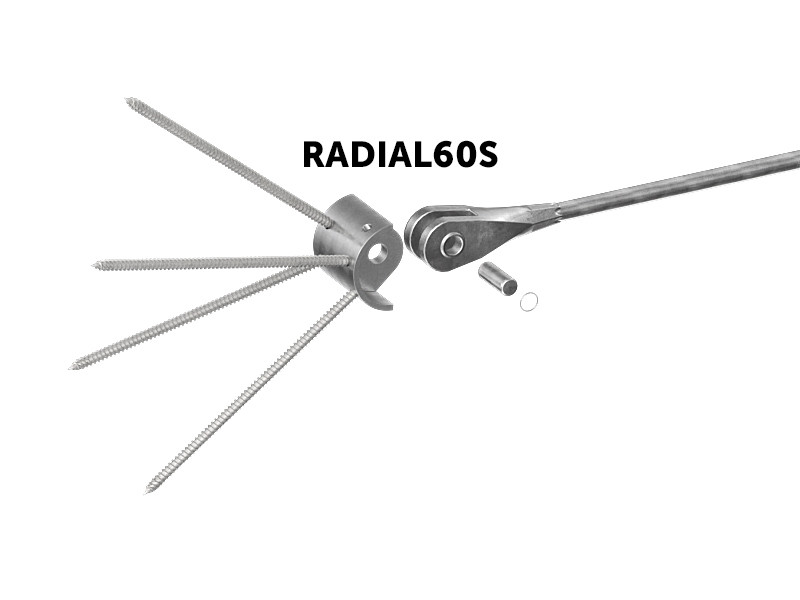

RADIAL60S | New | 60 | 55 | 49 | 10 |

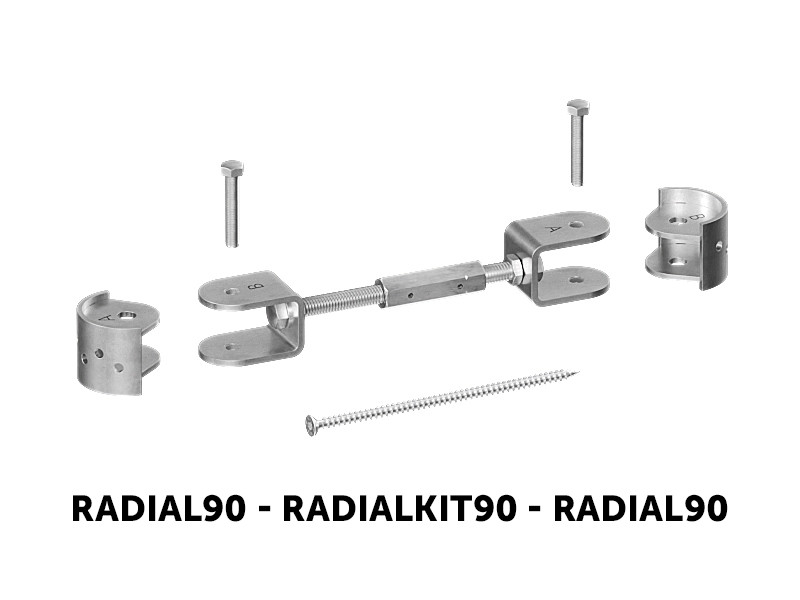

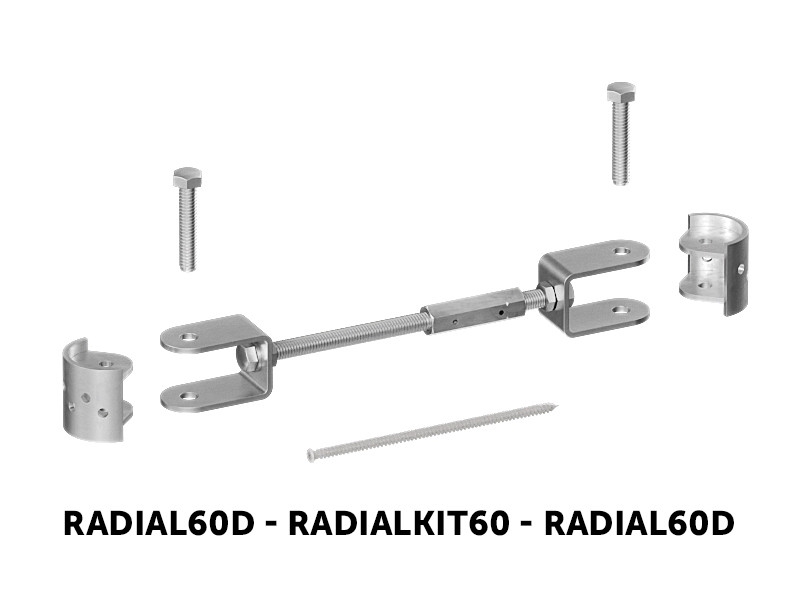

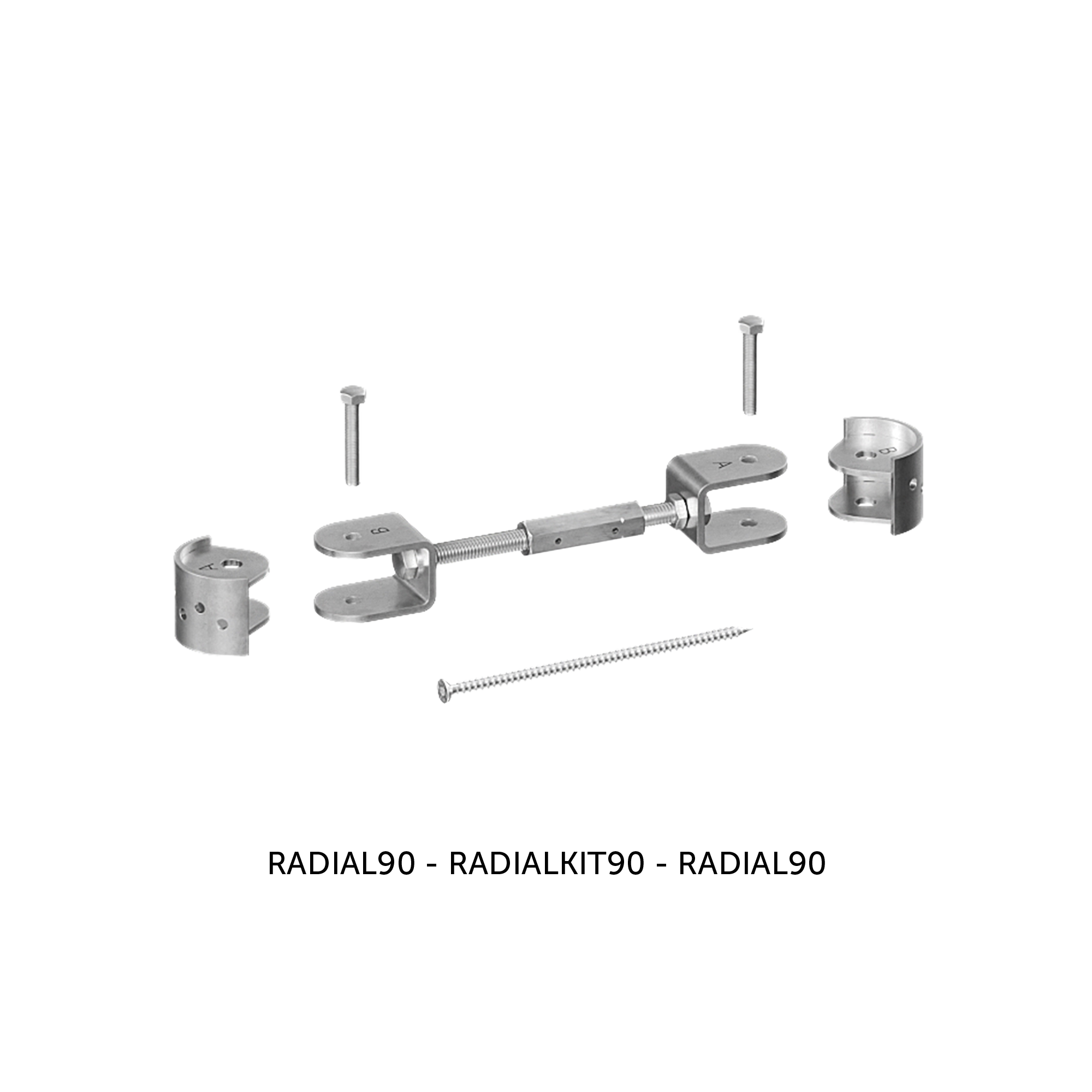

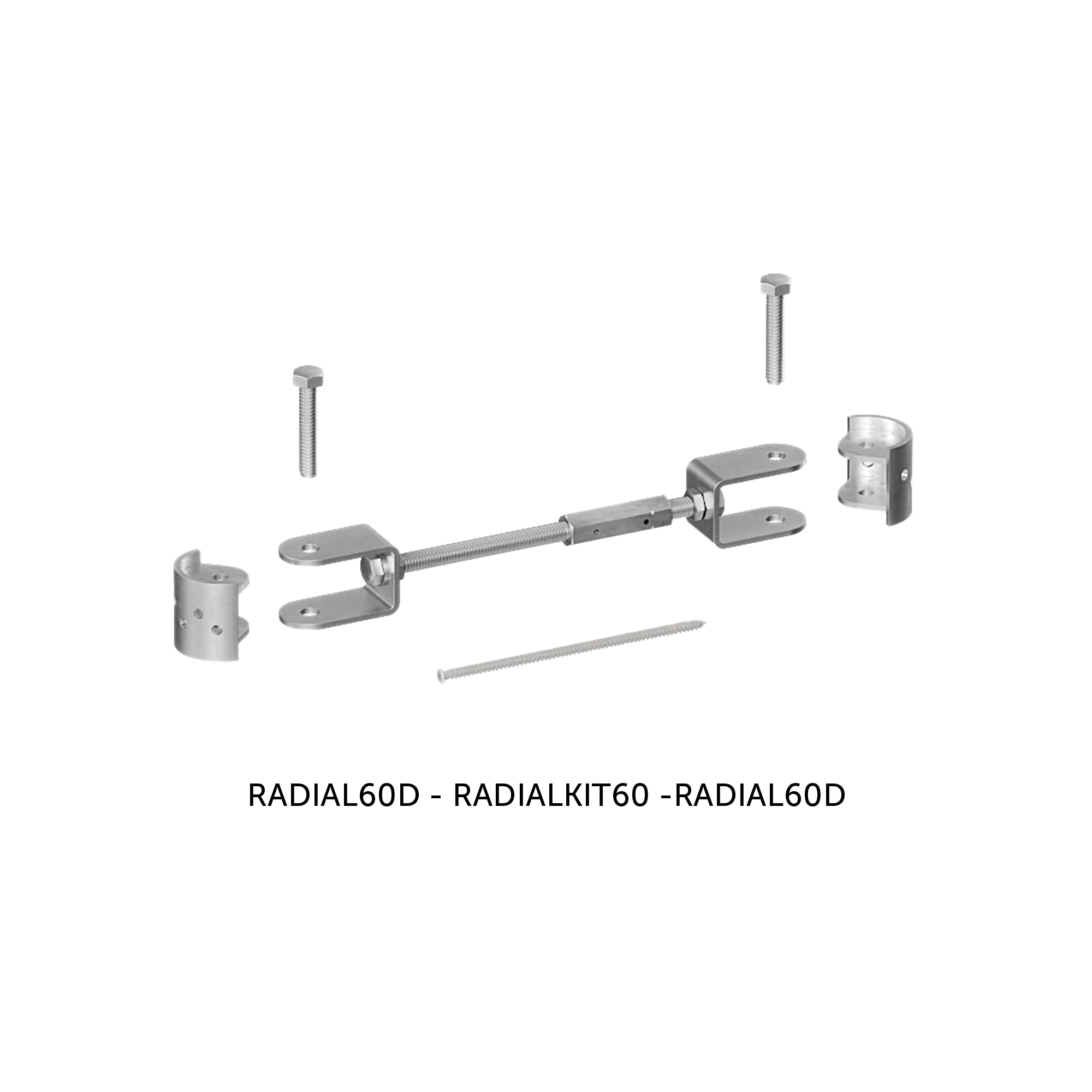

RADIALKIT
CÓDIGO | B
[mm]
|
H
[mm]
|
s
[mm]
|
unid. | |
---|---|---|---|---|---|
RADIALKIT90 | New | 60 | 60 | 6 | 5 |
RADIALKIT60 | New | 40 | 51 | 5 | 5 |
RADBOLT
CÓDIGO | d₁
[mm]
|
L
[mm]
|
SW | unid. | |
---|---|---|---|---|---|
RADBOLT1260 | New | 12 | 60 | - | 50 |
RADBOLT1245 | New | 16 | 45 | - | 100 |
RADBOLT16140 | New | 16 | 70 | - | 25 |
RADBOLT1670 | New | 16 | 70 | - | 25 |
RADBOLT16160 | New | 16 | 160 | - | 25 |
RADBOLT16180 | New | 16 | 180 | - | 25 |
RADBOLT16200 | New | 16 | 200 | - | 25 |
RADBOLT16220 | New | 16 | 220 | - | 25 |
RADBOLT16240 | New | 16 | 240 | - | 25 |
RADBOLT16300 | New | 16 | 300 | - | 25 |
