TBS FRAME

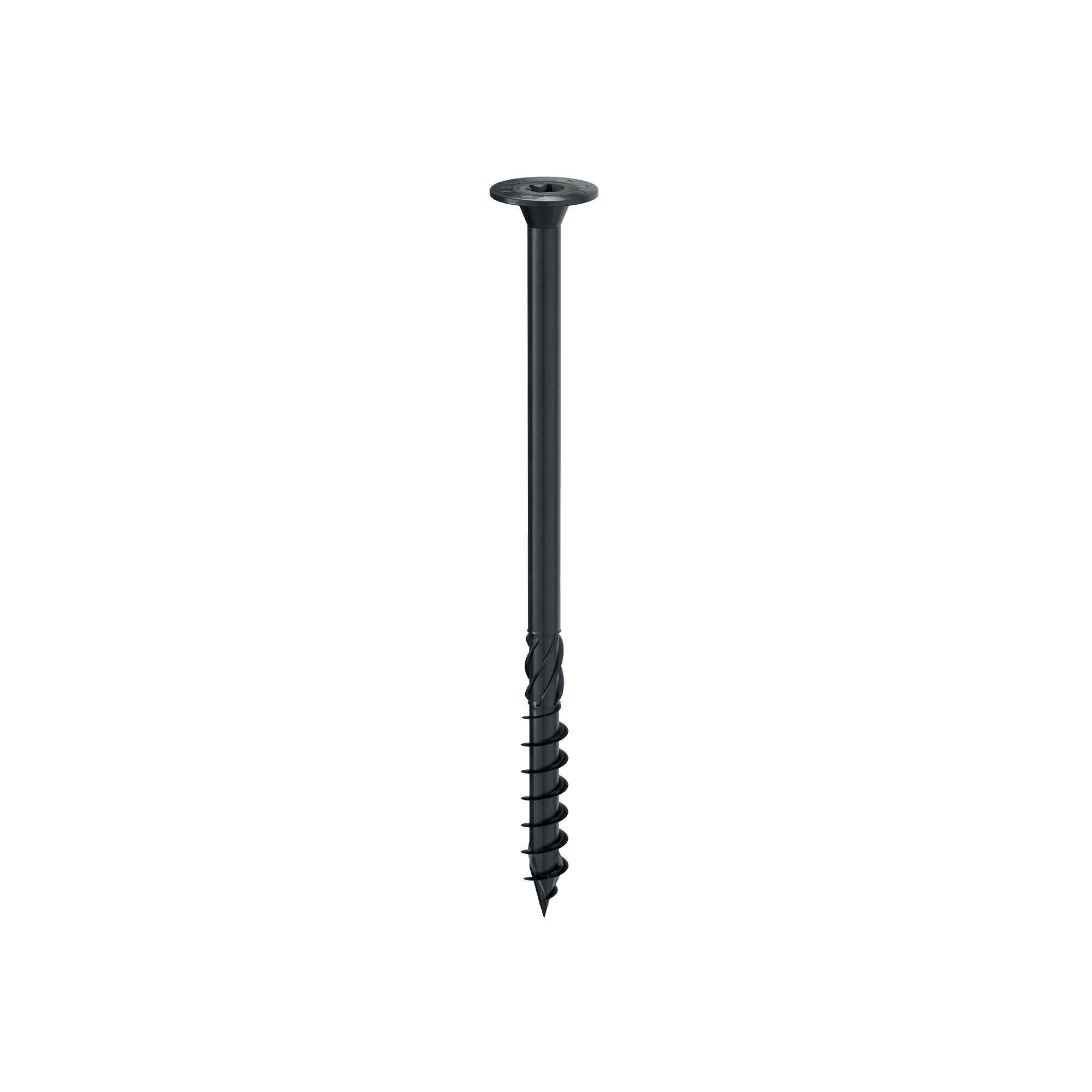

TORNILLO DE CABEZA ANCHA PLANA
La cabeza ancha garantiza una excelente capacidad de apriete de la unión; la forma plana permite una unión sin espesores adicionales en la superficie de madera, por lo que es posible fijar placas sobre un mismo elemento sin interferencias.

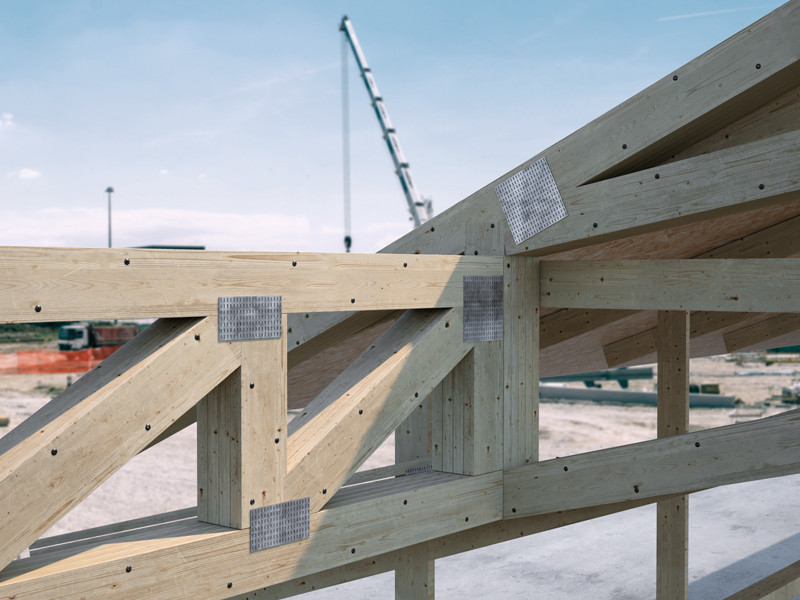

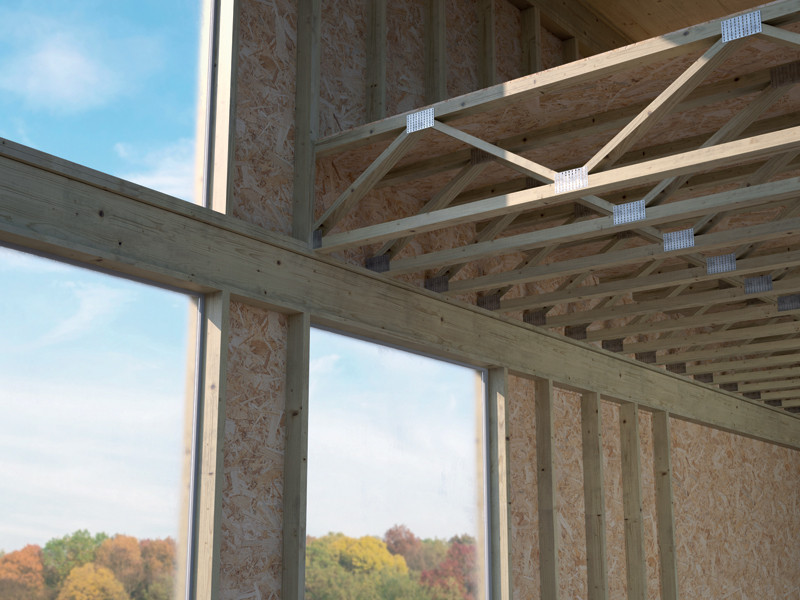

La rosca corta y de longitud fija de 1 1/3" (34 mm) está optimizada para fijar elementos multicapa (multi-ply) en construcciones de entramado ligero.
Revestida con E-coating negro para reconocerse fácilmente en las obras y para una mayor resistencia a la corrosión.
El TBSF se instala fácilmente sin pre-agujero. Se pueden usar más tornillos en menos espacio y tornillos más grandes en elementos más pequeños.
Documentación
-
Ficha técnica
- Ficha técnica Chinese
- Ficha técnica Croatian
- Ficha técnica Czech
- Ficha técnica Dutch
- Ficha técnica English Eurocode 5
- Ficha técnica English USA NDS
- Ficha técnica Finnish
- Ficha técnica French
- Ficha técnica German
- Ficha técnica Greek
- Ficha técnica Hungarian
- Ficha técnica Italian
- Ficha técnica Korean
- Ficha técnica Norwegian
- Ficha técnica Polish
- Ficha técnica Portuguese
- Ficha técnica Russian
- Ficha técnica Slovak
- Ficha técnica Slovene
- Ficha técnica Spanish
- Ficha técnica Swedish
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
Certification ETA
-
CAD Files
-
BIM.ifc File
-
BIM.rfa File
TBS FRAME
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| TBSF873 | - | 8 | 73 | 34 | 0.32 | 2 7/8'' | 1 5/16'' | TX40 | 50 | |
| TBSF886 | - | 8 | 86 | 34 | 0.32 | 3 3/8'' | 1 5/16'' | TX40 | 50 | |
| TBSF898 | - | 8 | 98 | 34 | 0.32 | 3 7/8'' | 1 5/16'' | TX40 | 50 | |
| TBSF8111 | - | 8 | 111 | 34 | 0.32 | 4 3/8'' | 1 5/16'' | TX40 | 50 | |
| TBSF8130 | - | 8 | 130 | 34 | 0.32 | 5 1/8'' | 1 5/16'' | TX40 | 50 | |
| TBSF8149 | - | 8 | 149 | 34 | 0.32 | 5 7/8'' | 1 5/16'' | TX40 | 50 | |
| TBSF8175 | - | 8 | 175 | 34 | 0.32 | 6 7/8'' | 1 5/16'' | TX40 | 50 |
