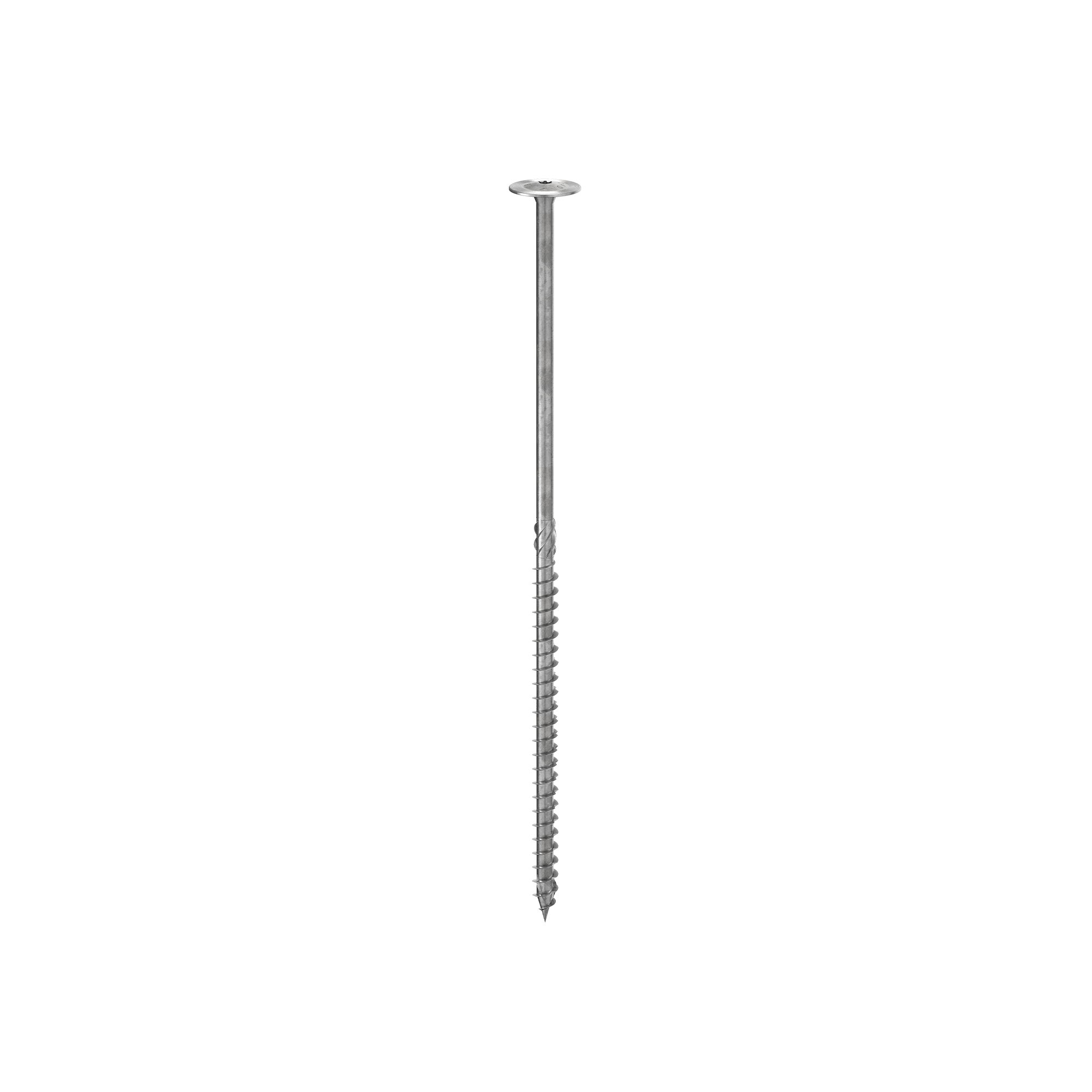

TORNILLO DE CABEZA ANCHA XL
TBS MAX
La cabeza ancha aumentada garantiza una excelente resistencia a la penetración de la cabeza y capacidad de apriete de la unión.
La rosca aumentada del TBS MAX garantiza una óptima resistencia a la extracción y el cierre de la unión.

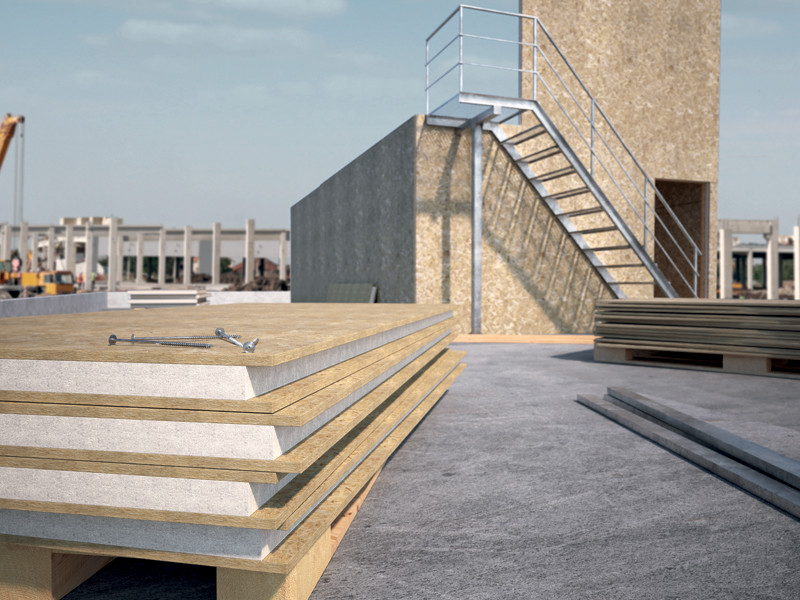

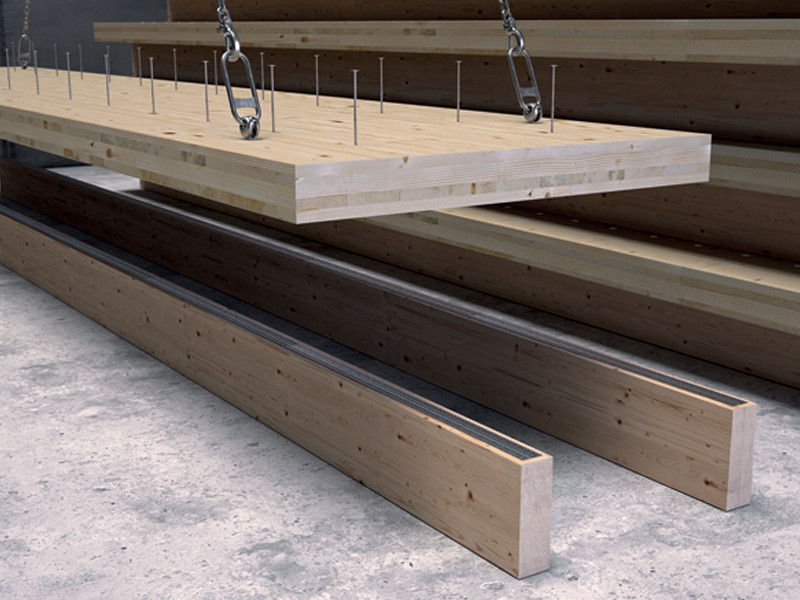

Gracias a la cabeza ancha y a la rosca aumentadas, es el tornillo ideal para realizar forjados nervados (Rippendecke, ribbed floor). Utilizado junto con SHARP METAL, optimiza el número de fijaciones y evita el uso de prensas en las fases de encolado de los elementos de madera.
Gracias a la punta 3 THORNS, se reducen las distancias mínimas de instalación. Se pueden usar más tornillos en menos espacio y tornillos más grandes en elementos más pequeños. En consecuencia, los costes y los tiempos para realizar el proyecto son menores
Documentación
Ficha técnica
|
|
|---|---|
Guía Sobre Distancias Mínimas
|
|
Ficha técnica USA
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Certification ETA
|
|
| Declaración de prestaciones (DOP) | Descargar |
CAD Files
|
|
BIM.ifc File
|
|
BIM.rfa File
|
TBS MAX
| CÓDIGO | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | unid. |
|---|---|---|---|---|---|---|---|---|---|
| TBSMAX8120 | - | 8 | 120 | 100 | 0.32 | 4 3/4'' | 4'' | TX40 | 50 |
| TBSMAX8160 | - | 8 | 160 | 120 | 0.32 | 6 1/4'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8180 | - | 8 | 180 | 120 | 0.32 | 7 1/8'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8200 | - | 8 | 200 | 120 | 0.32 | 8'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8220 | - | 8 | 220 | 120 | 0.32 | 8 5/8'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8240 | - | 8 | 240 | 120 | 0.32 | 9 1/2'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8280 | - | 8 | 280 | 120 | 0.32 | 11'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8320 | - | 8 | 320 | 120 | 0.32 | 12 5/8'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8360 | - | 8 | 360 | 120 | 0.32 | 14 1/4'' | 4 3/4'' | TX40 | 50 |
| TBSMAX8400 | - | 8 | 400 | 120 | 0.32 | 15 3/4'' | 4 3/4'' | TX40 | 50 |
