LA REVOLUCIÓN DEL FORJADO DE CLT
TC FUSION
El problema de realizar un forjado de CLT lo suficientemente rígido como para permitir una gran distancia entre las columnas portantes ha dejado de serlo. Por motivos de transporte, los paneles no pueden ser muy anchos (en general, 3,5 m como máximo) y para unirlos entre sí lo más rígido posible se encolan en las obras.
En cambio, el sistema Rothoblaas TC FUSION permite unir los paneles mediante una conexión madera-hormigón-madera y no encolándolos. Gracias a la rigidez del hormigón armado, el forjado de CLT realizado de esta manera es especialmente resistente a la deformación y a las vibraciones, lo que permite aprovechar al máximo el potencial de los sistemas SPIDER y PILLAR.
Aplicaciones
Obviamente, el sistema TC FUSION se puede utilizar no solo para forjados, sino también en un sinfín de situaciones en las que un panel de CLT debe conectarse rígidamente a un elemento de hormigón armado. Así, por ejemplo, con TC FUSION es posible crear el apoyo de un forjado de CLT a una pared de hormigón armado, unir las paredes de CLT al suelo o conectar una pared de CLT a una de hormigón armado.
Cómo funciona TC FUSION
Ahora, los conectores todo rosca VGS, VGZ y RTR están certificados para cualquier tipo de aplicación en la que un elemento de madera (pared, forjado, etc.) tiene que transmitir solicitaciones a un elemento de hormigón (núcleo de contraviento, cimientos, etc.).

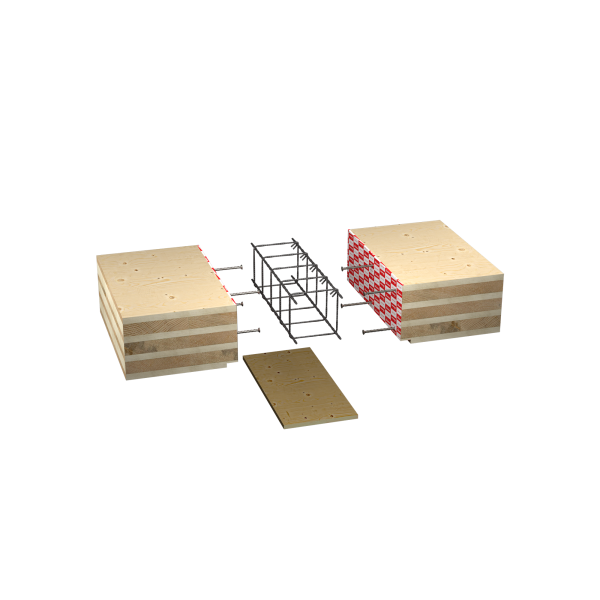

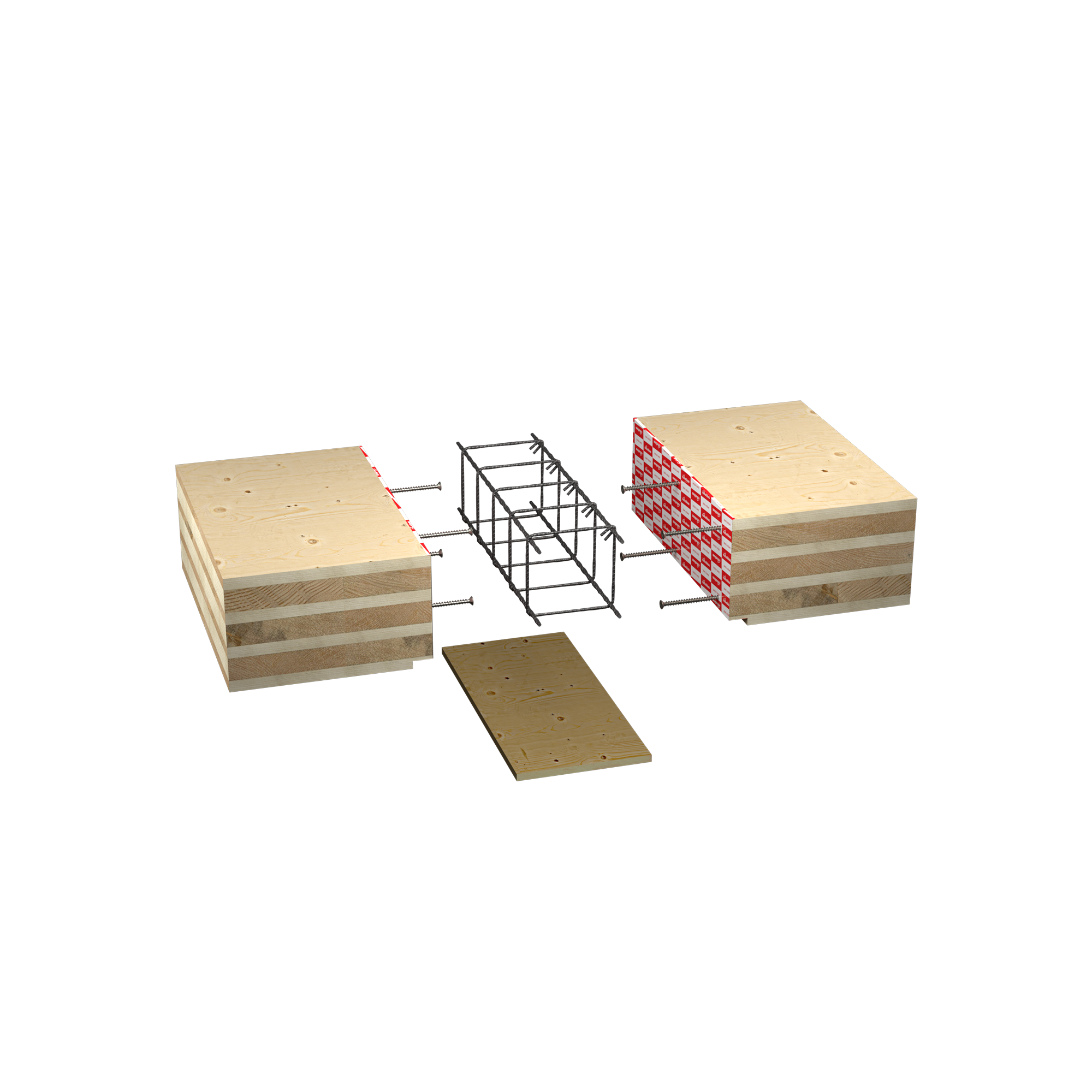

La prefabricación del hormigón calza con la de la madera: las armaduras de conexión insertadas en la colada de hormigón alojan los conectores para madera todo rosca; el hormigonado de refuerzo, aplicado después de instalar los componentes de madera, completa la conexión.
TC FUSION permite realizar conexiones entre paneles de CLT con una resistencia y rigidez excepcionales para solicitaciones de corte, momento de flexión y fuerza axial.
Documentación
| Ficha técnica | |
|---|---|
| Certification ETA | |
| Hoja de cálculo TC FUSION |
