SOPORTE PARA CUBIERTAS DE CHAPA TRAPEZOIDAL
SHIELD 2

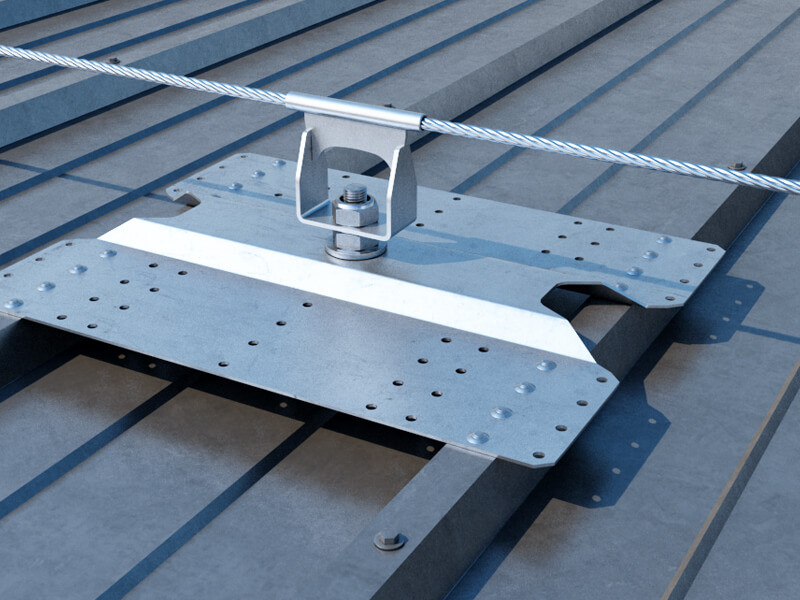

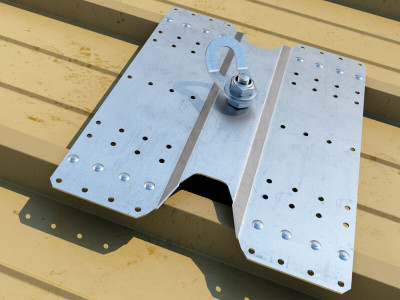

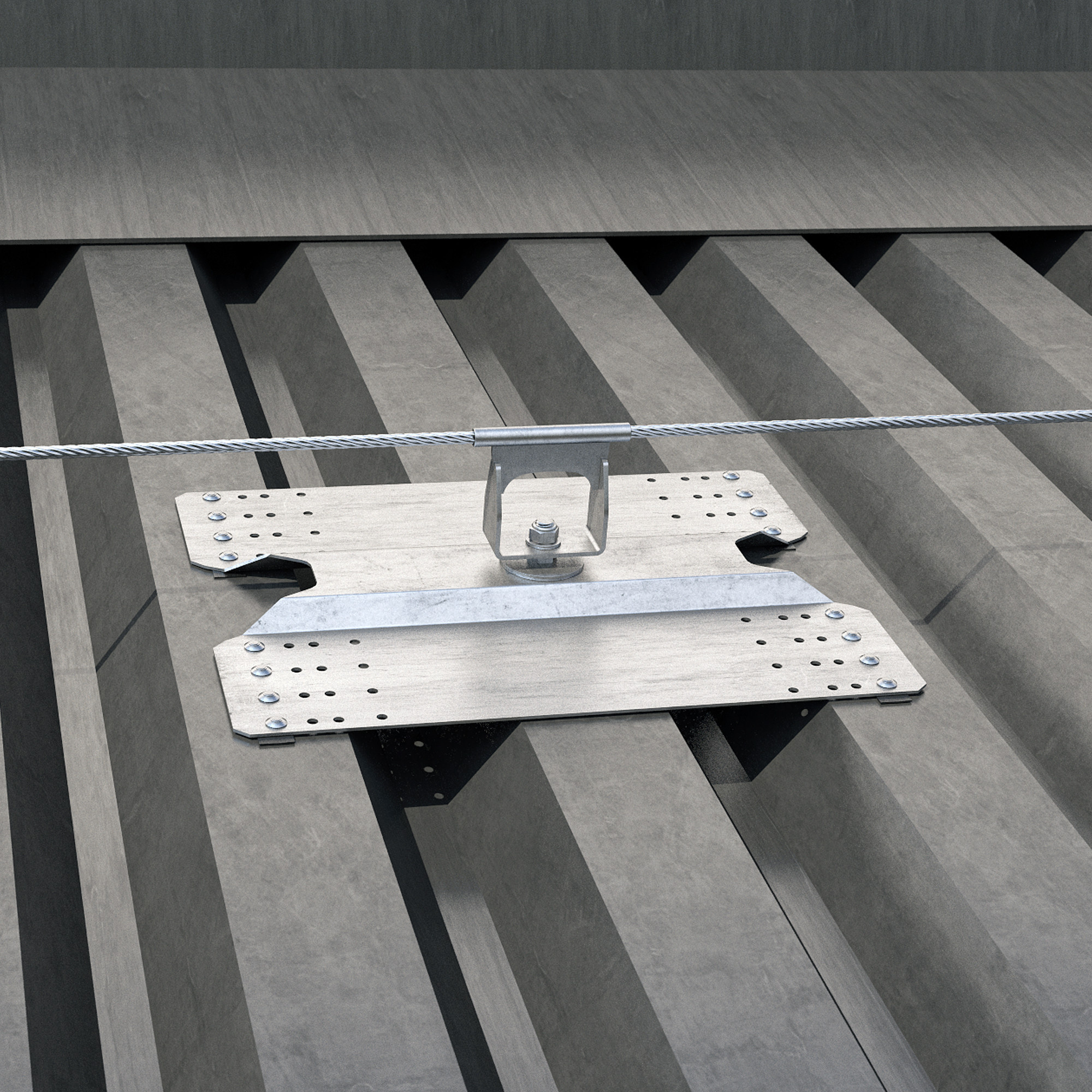

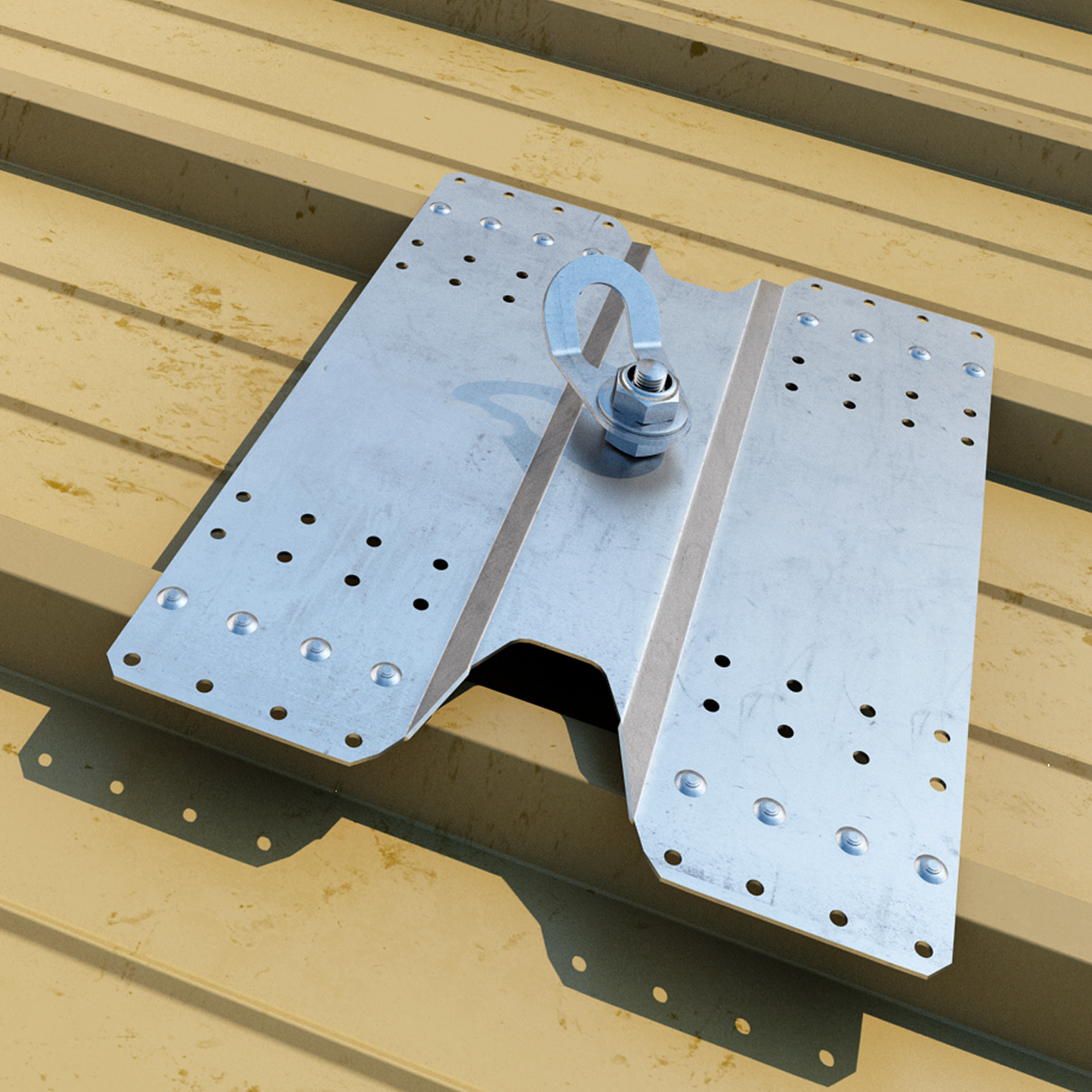

SHIELD 2.0 es el soporte intermedio diseñado para líneas de vida en cubiertas de chapa trapezoidal. Se puede utilizar para realizar líneas de vida con sistema PATROL en combinación con el soporte SHIELD, cumple también la función de soporte para el punto de anclaje AOS01.
El soporte intermedio para líneas de vida sobre cubiertas de chapa trapezoidal. Para tus cubiertas planas o inclinadas elige SHIELD 2.0.

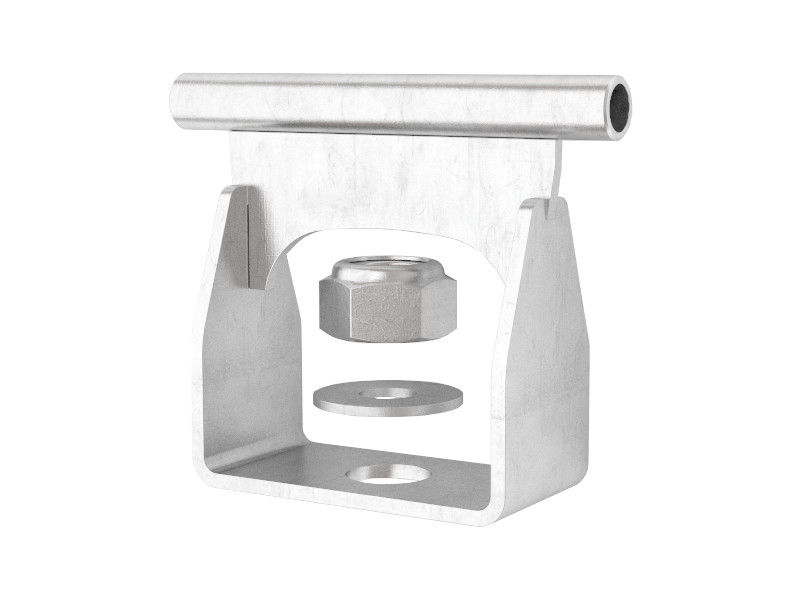

SHIELD 2.0 garantiza una instalación rápida y sencilla, gracias a la conformación en una sola placa en la que se instalan los componentes intermedios de la línea de vida PATROL o del punto de anclaje AOS01. El soporte SHIELD 2.0 está diseñado para instalaciones sobre chapa trapezoidal o sobre panel sándwich grecado, tanto en acero como en aluminio.
El suministro incluye remaches de montaje y juntas de caucho celular, para garantizar una perfecta impermeabilización de la estructura después de la colocación. El punto de anclaje AOS01 no está incluido, se puede pedir por separado. Capacidad máxima: 2 operario
Características
| Aplicación | LÍNEA DE VIDA (INTERMEDIO), PUNTO ÚNICO |
|---|---|
| Subestructura | CHAPA TRAPEZOIDAL |
| Campos de aplicación | ACERO MÍN. 0,5MM - ALUMINIO 0,7MM |
| Número de operarios | 2 |
| Material | ACERO INOXIDABLE 1.4301 / AISI304 |
Documentación
| Certification Australia | |
|---|---|
| Declaración de conformidad | |
| Normas de seguridad, instrucciones de uso e instalación | |
| BIM.ifc File | |
| BIM.rfa File | |
| EAC certificate (anchor lines) |
Instrucciones de colocación
| Manual de instalación |
|---|

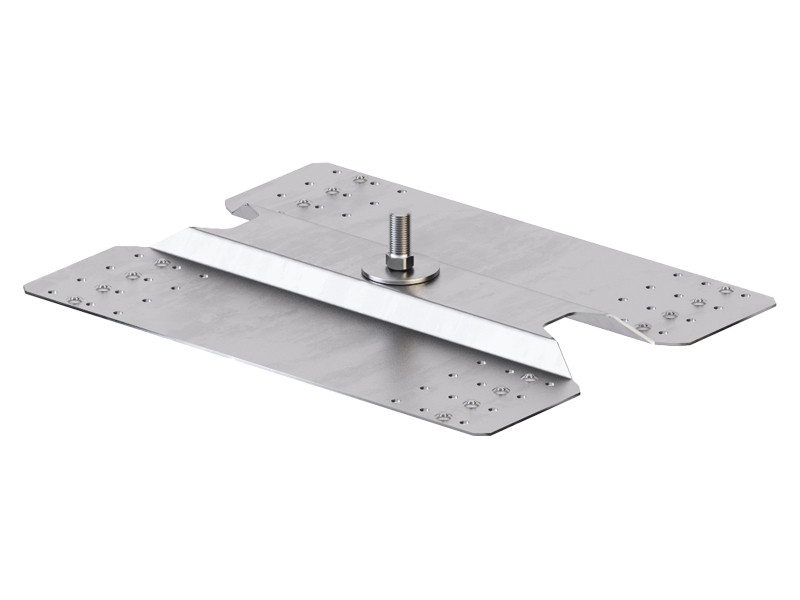

SHIELD 2.0
| CÓDIGO | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
unid. |
|---|---|---|---|---|---|
| SHIELD2 | AISI 304 stainless steel grade 1.4301 | 420 | 65 | 322 | 1 |
