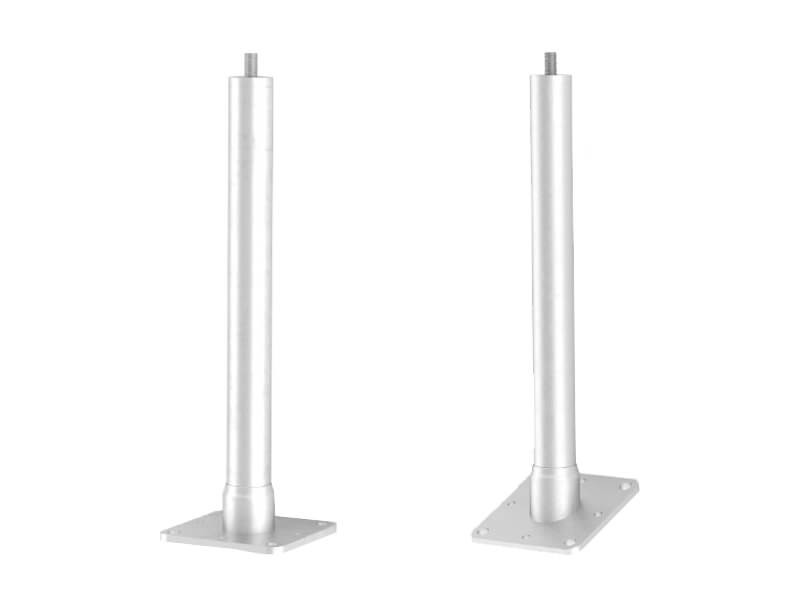

SOPORTE PARA CUBIERTAS DE MADERA, HORMIGÓN Y ACERO
TOWER

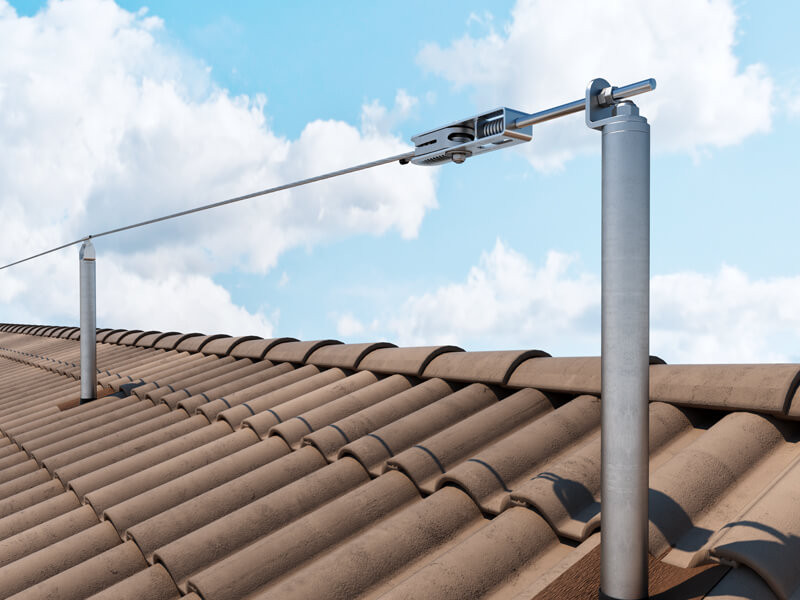

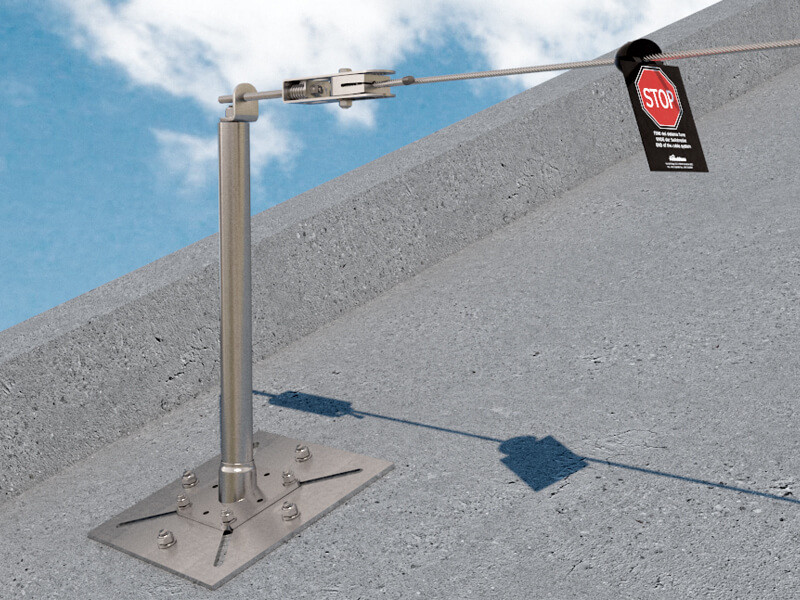

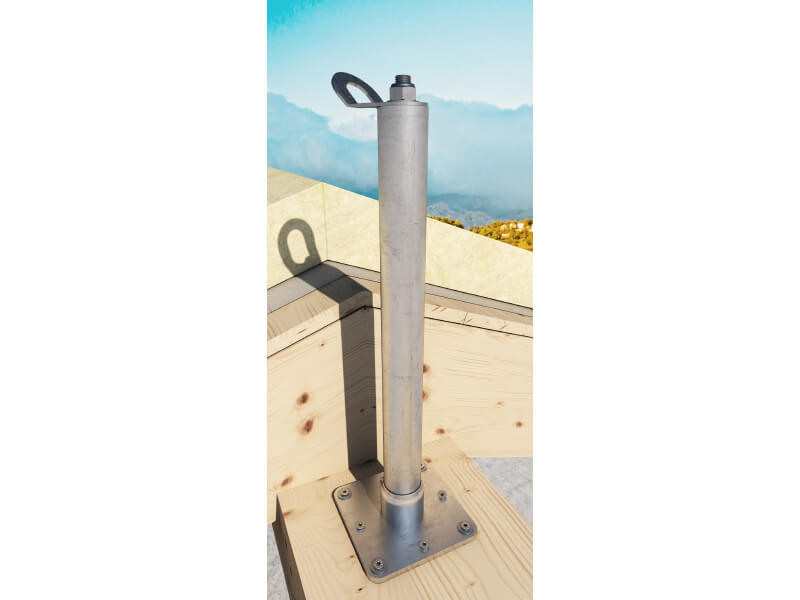

El soporte TOWER se puede instalar directamente sobre la madera, el hormigón o el acero.
Es un dispositivo de deformación controlada que, en caso de caída desde altura del operario, limita la transferencia de carga a la estructura.
Video
Descubre TOWER, el soporte para madera, hormigón y acero que garantiza tu seguridad en el trabajo.
El soporte TOWER tiene un comportamiento marcadamente elástico-plástico que permite reducir la carga en las fijaciones y en la estructura en caso de caída del operario.
La altura del soporte está comprendida entre 300 y 600 mm para adaptarse a los distintos espesores de las cubiertas.

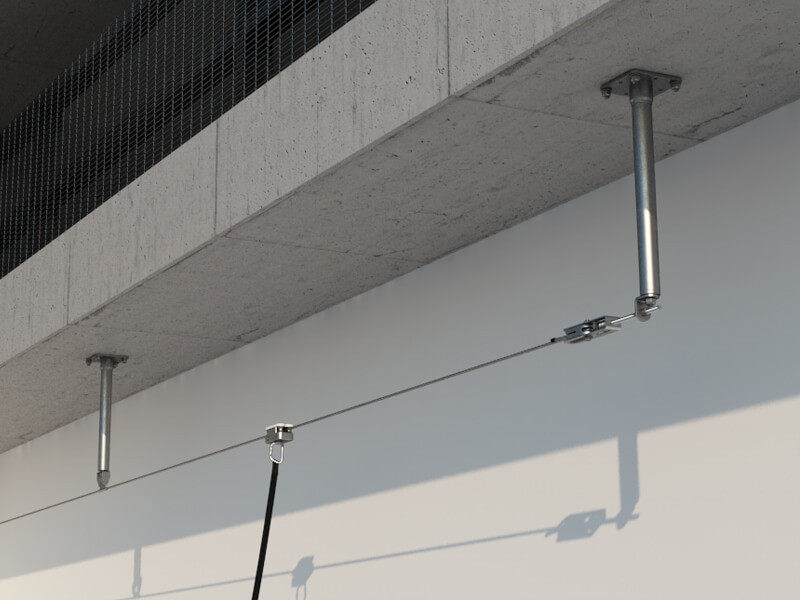

Es adecuado para su colocación en superficies planas, inclinadas y para la realización de una línea de vida sobre cabeza.
Una vez instalado asegura un impacto visual reducido, ofreciendo un resultado estético agradable.
Capacidad máxima: hasta 4 operarios
Características
| Aplicación | LÍNEA DE VIDA, PUNTO ÚNICO |
|---|---|
| Subestructura | MADERA, HORMIGÓN, ACERO |
| Campos de aplicación | ESTRUCTURA DE MADERA MÍN. 160 X 160MM, ESTRUCTURA DE HORMIGÓN MÍN. 140MM, ESTRUCTURA DE ACERO MÍN. 6MM |
| Número de operarios | 4 |
| Material | ACERO GALVANIZADO S235JR |
Documentación
| Certification Australia | |
|---|---|
| Declaración de conformidad | |
| Normas de seguridad, instrucciones de uso e instalación | |
| BIM.ifc File | |
| BIM.rfa File | |
| Declaración de colocación e inspección | |
| EAC certificate (anchor points) | |
| EAC certificate (anchor lines) |
Instrucciones de colocación
| Manual de uso e instalación | |
|---|---|
| Manual de instalación |
TOWER
| CÓDIGO | material | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
unid. |
|---|---|---|---|---|---|---|
| TOWER300 | S235JR zinc-plated steel | 48 | 150 | 300 | 150 | 1 |
| TOWER400 | S235JR zinc-plated steel | 48 | 150 | 400 | 150 | 1 |
| TOWER500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
| TOWER600 | S235JR zinc-plated steel | 48 | 150 | 600 | 150 | 1 |
| TOWER22500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
Productos relacionados
-
AOS01
PUNTO DE ANCLAJE PARA SOPORTES
-

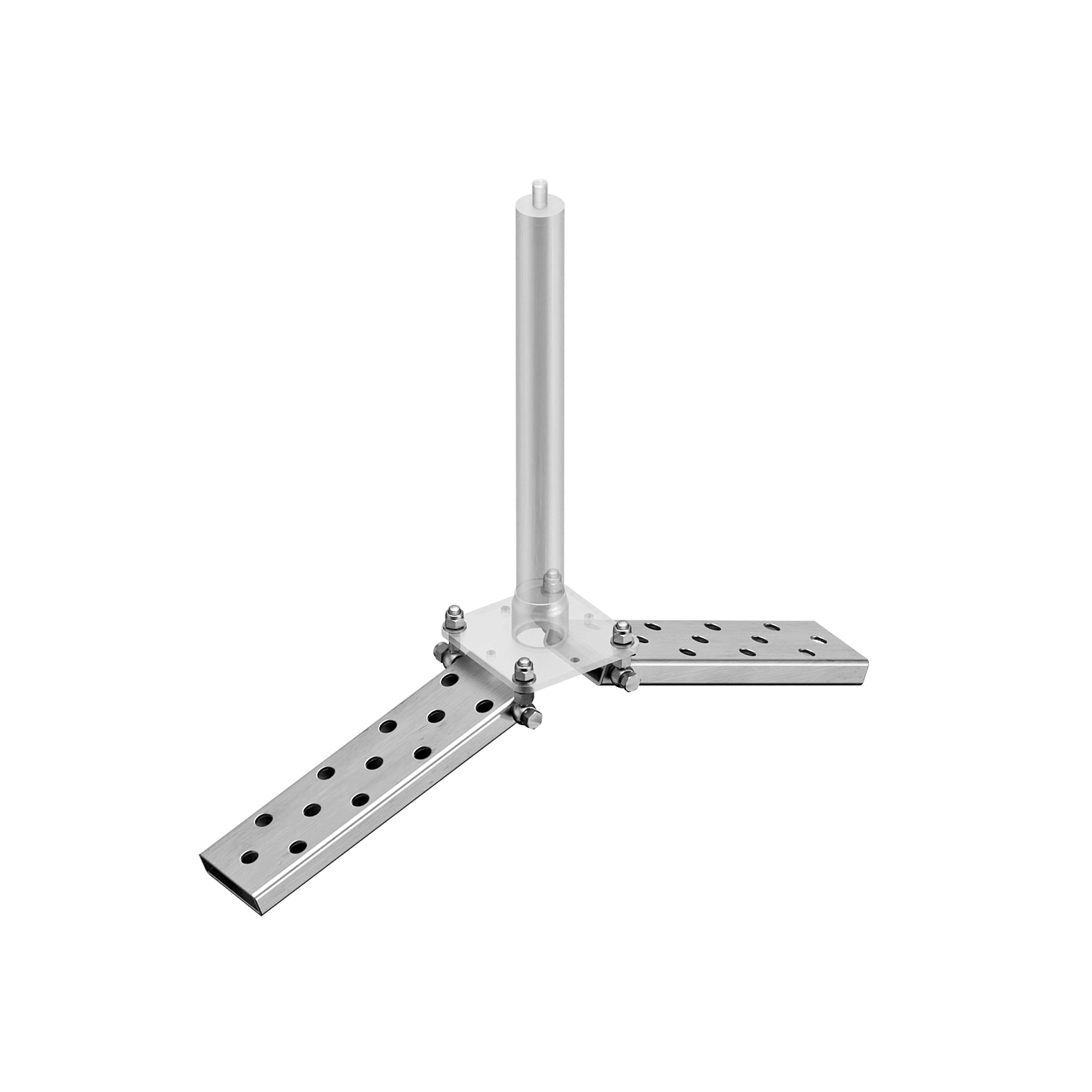

TOWER PEAK
ADAPTADOR PARA CUMBRERA DE DOBLE VERTIENTE PARA TOWER
-

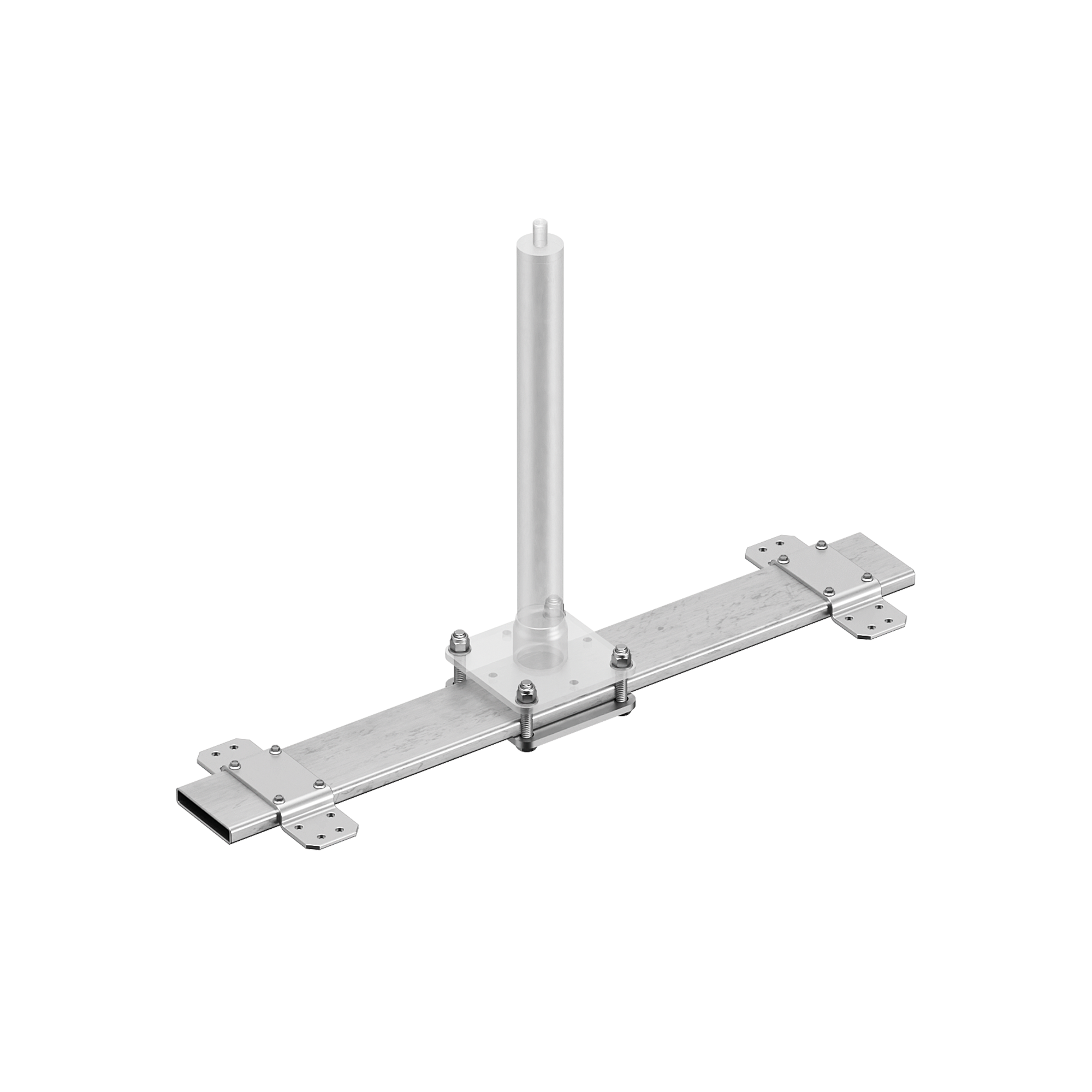

TOWER SLOPE
GUÍA DE FIJACIÓN PARA TOWER EN VERTIENTE
-
TOWLAT
ADAPTADOR PARA ARRANQUES LATERALES CON TOWER
-

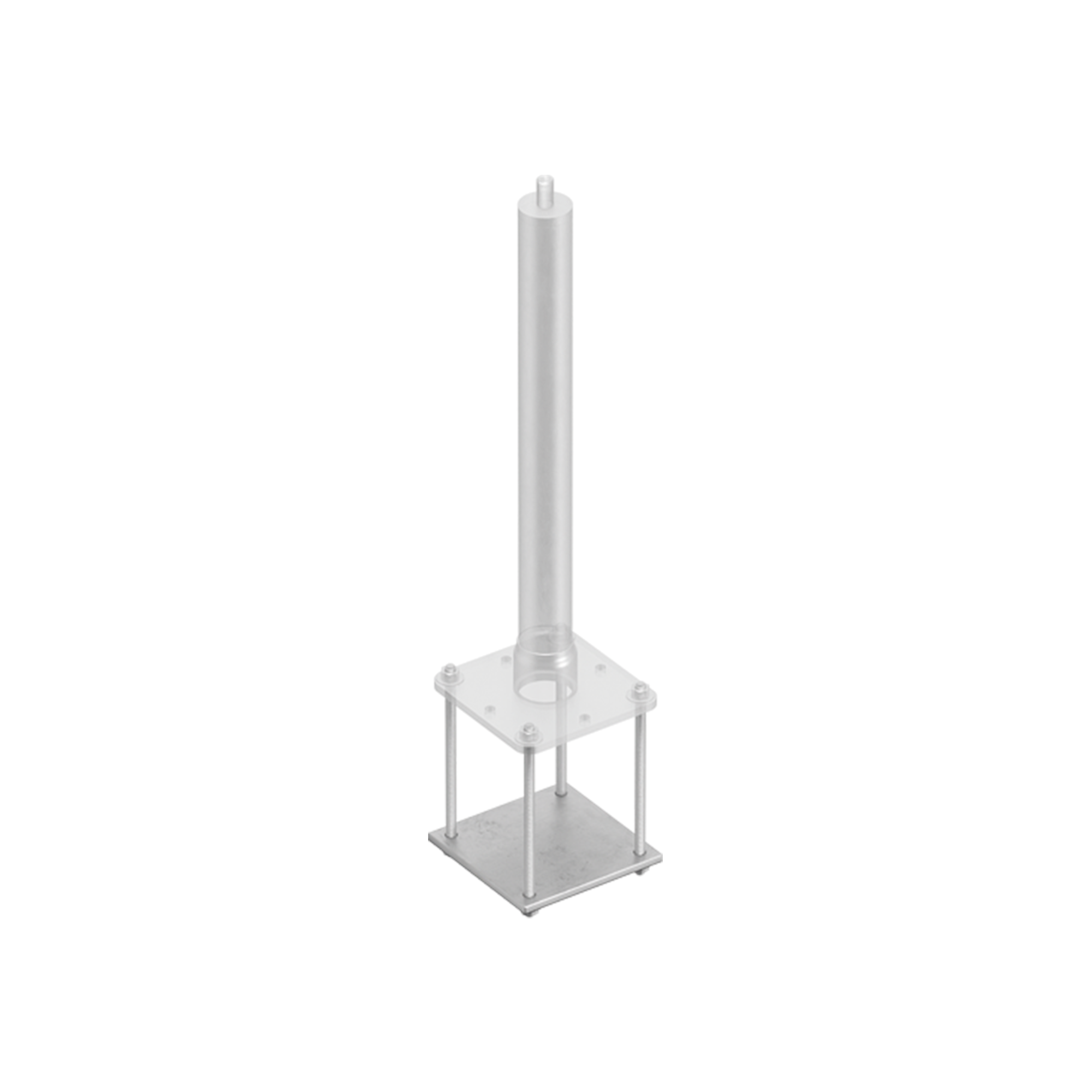

TOPLATE
CONTRAPLACA PARA TOWER
-

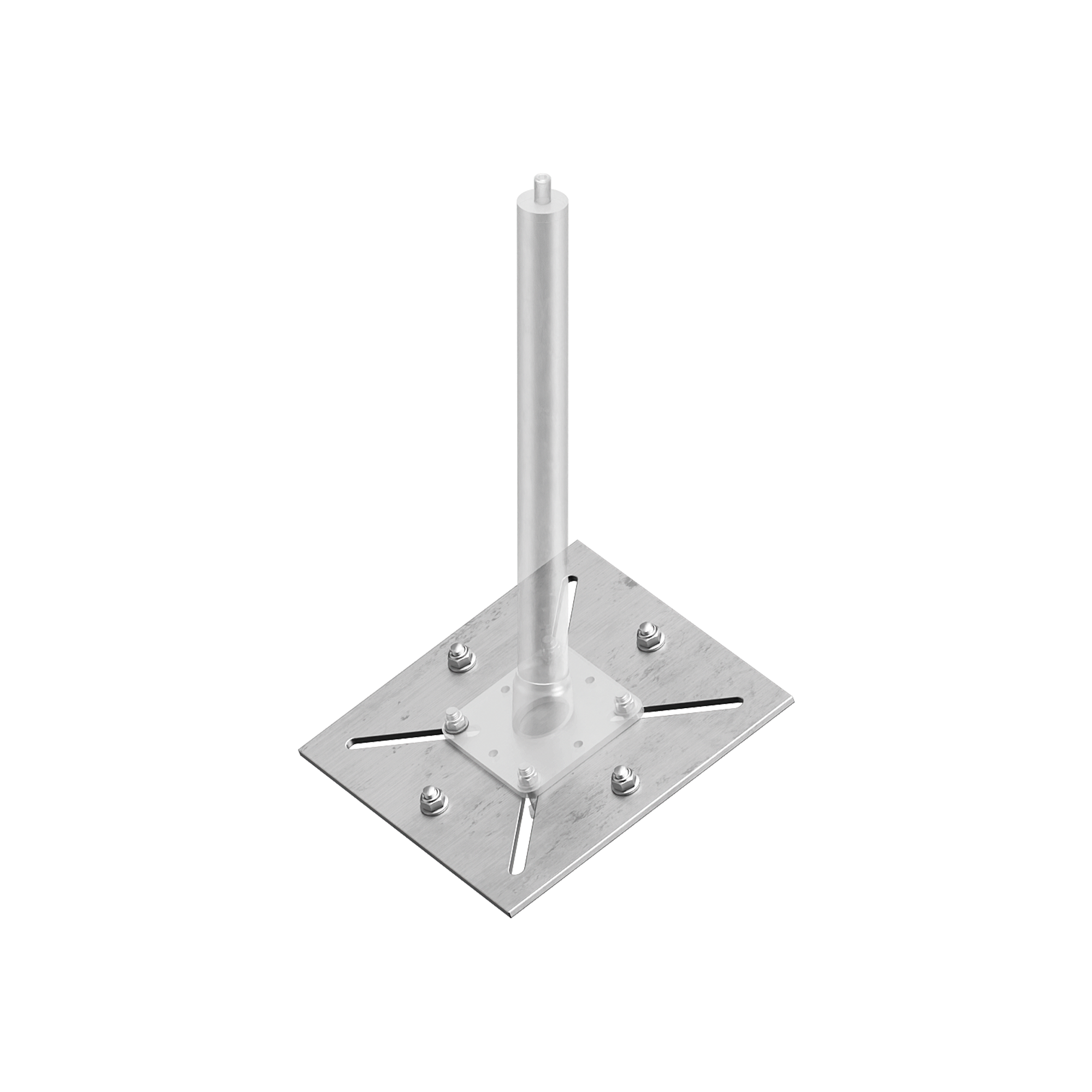

TOPLATE 2.0
CONTRAPLACA PARA TOWER XL
-
VGS
CONECTOR TODO ROSCA DE CABEZA AVELLANADA O HEXAGONAL
-
MET
BARRAS ROSCADAS, PORCAS E ARRUELAS
-
AB1
ANCLAJE PESADO DE EXPANSIÓN CE1
-
VIN-FIX PRO
ANCLAJE QUÍMICO A BASE DE VINILÉSTER SIN ESTIRENO
-
MANICA
Manguito sellante para tubos y cables pasantes
-

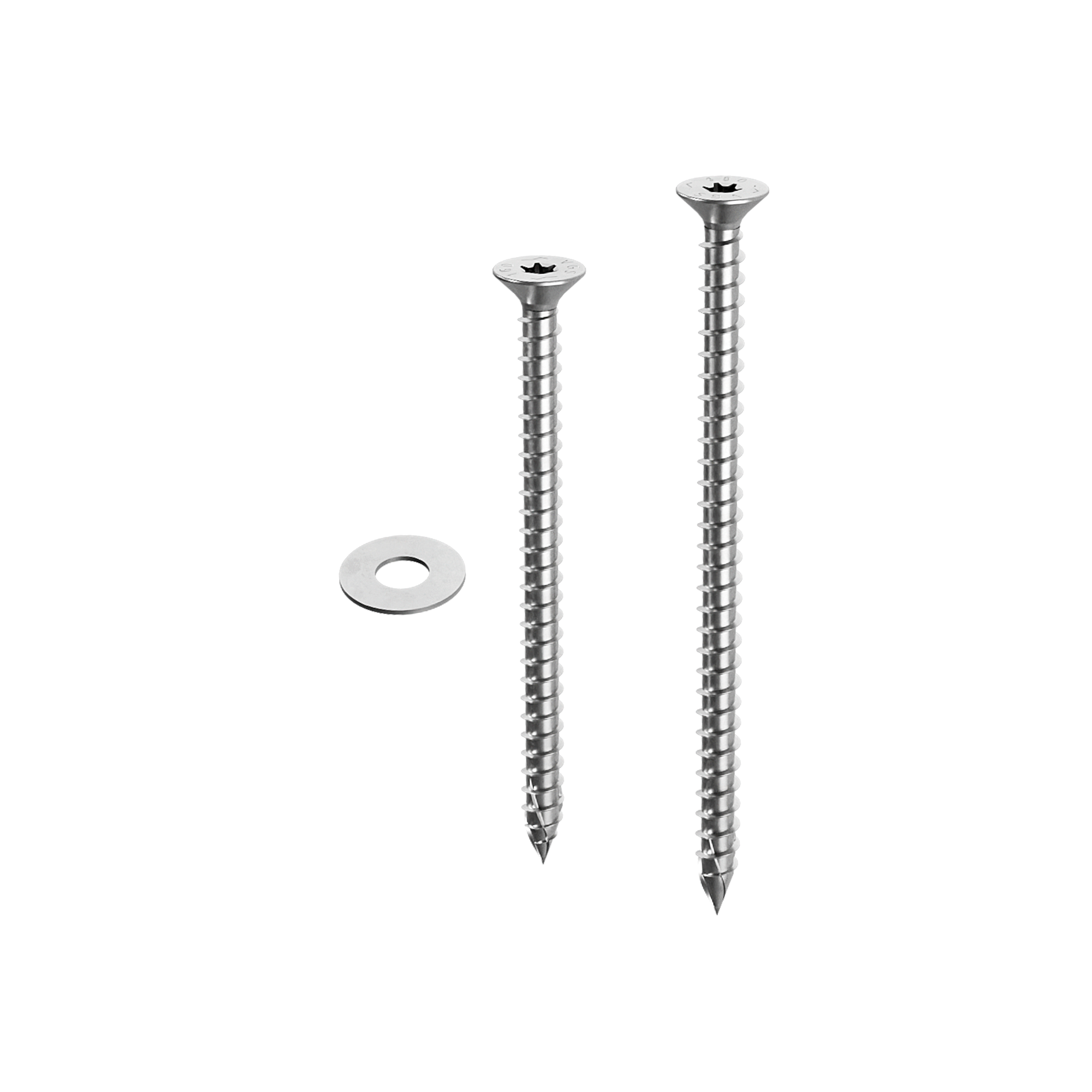

BEFTOWER
